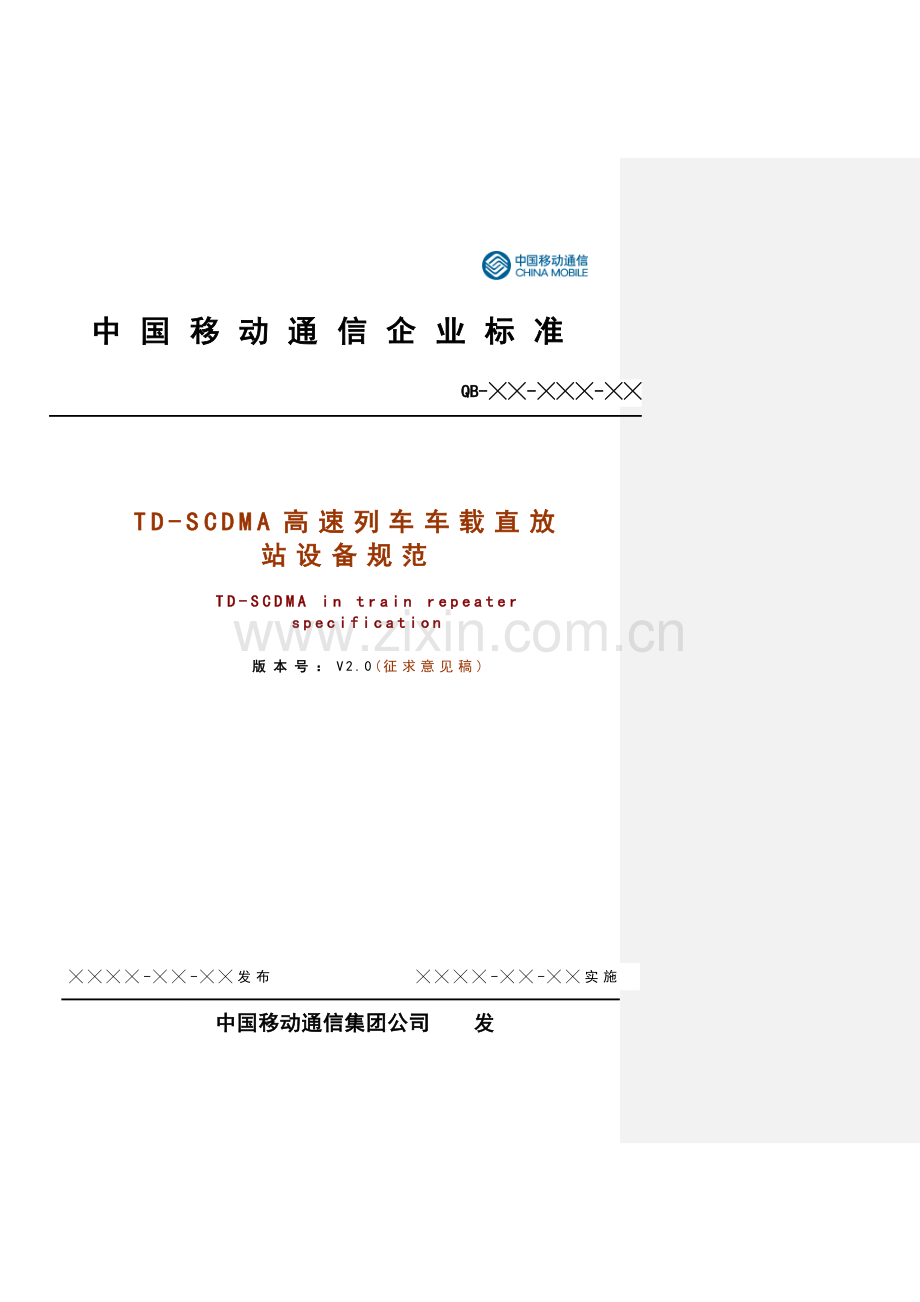

╳╳╳╳-╳╳-╳╳实施
╳╳╳╳-╳╳-╳╳发布
中国移动通信集团公司 发布
QB-╳╳-╳╳╳-╳╳╳╳
中国移动通信企业标准

TD-SCDMA高速列车车载直放站设备规范

TD-SCDMA in train repeater specification

版本号：V2.0(征求意见稿)

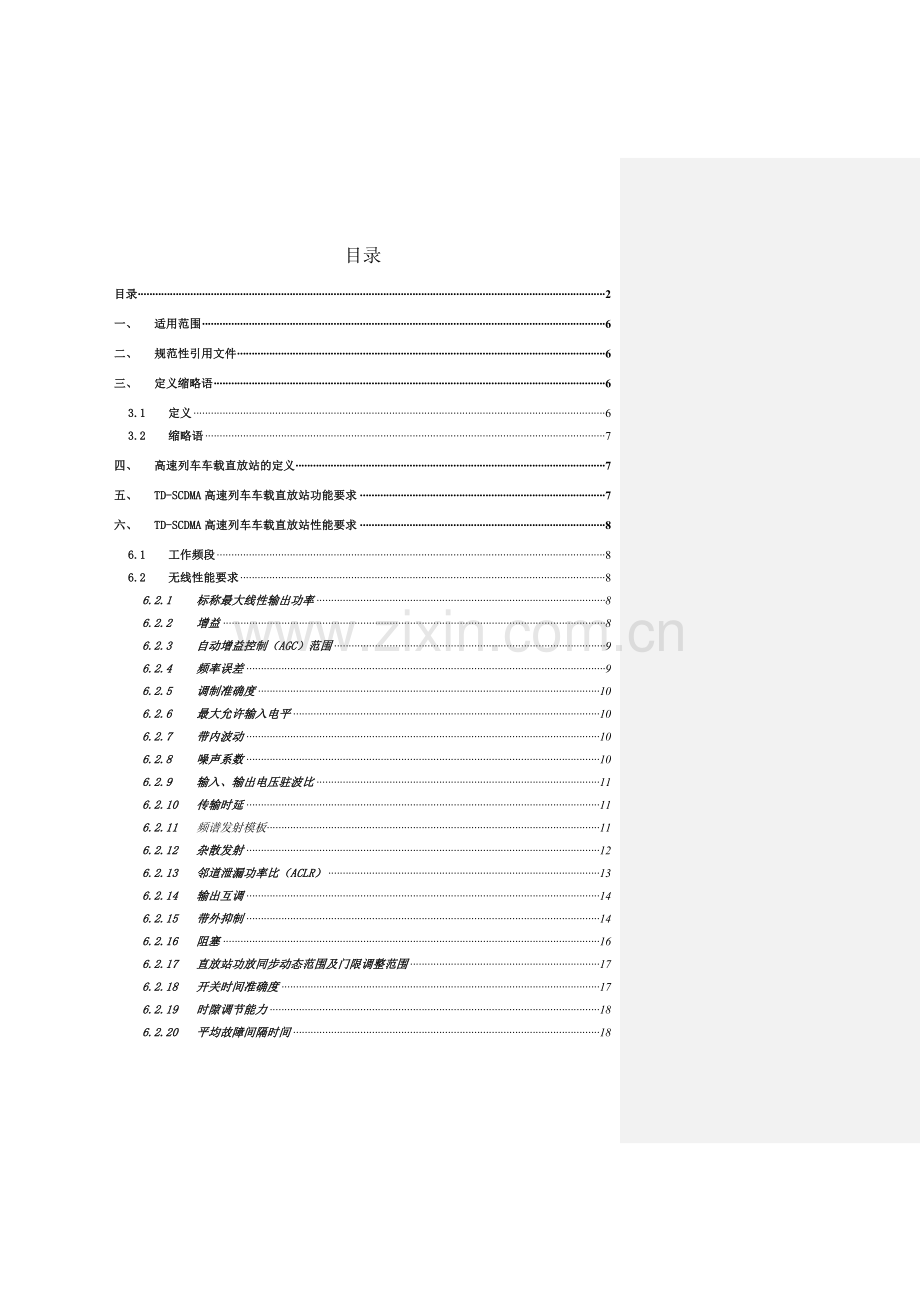

目录
目录 2
一、 适用范围 6
二、 规范性引用文件 6
三、 定义缩略语 6
3.1 定义 6
3.2 缩略语 7
四、 高速列车车载直放站的定义 7
五、 TD-SCDMA高速列车车载直放站功能要求 7
六、 TD-SCDMA高速列车车载直放站性能要求 8
6.1 工作频段 8
6.2 无线性能要求 8
6.2.1 标称最大线性输出功率 8
6.2.2 增益 8
6.2.3 自动增益控制（AGC）范围 9
6.2.4 频率误差 9
6.2.5 调制准确度 10
6.2.6 最大允许输入电平 10
6.2.7 带内波动 10
6.2.8 噪声系数 10
6.2.9 输入、输出电压驻波比 11
6.2.10 传输时延 11
6.2.11 频谱发射模板 11
6.2.12 杂散发射 12
6.2.13 邻道泄漏功率比（ACLR） 13
6.2.14 输出互调 14
6.2.15 带外抑制 14
6.2.16 阻塞 16
6.2.17 直放站功放同步动态范围及门限调整范围 17
6.2.18 开关时间准确度 17
6.2.19 时隙调节能力 18
6.2.20 平均故障间隔时间 18
6.3 电源适应性要求 18
6.4 环境适应性要求 18
6.4.1 温度适应性要求 18
6.4.2 振动适应性要求 19
6.4.3 放水防尘等级 19
6.4.4 抗霉菌等级 19
6.4.5 抗盐雾等级 19
6.5 安全要求 19
6.5.1 接地导体电阻和连接电阻 19
6.5.2 抗电强度 20
6.5.3 接触电流 20
6.5.4 设备电源安全保护功能要求 21
6.6 电磁兼容要求 21
6.7 机械要求 21
6.8 功耗要求 21
6.9 体积重量要求 21
七、 直放站监控管理要求 22
7.1 直放站监控总体技术要求 22
7.2 直放站监控管理数据参数及要求 22
7.2.1 基本信息设置参数及要求 22
7.2.2 采样参数及要求 25
7.2.3 告警参数及要求 28
7.3 直放站监控设备功能要求 31
7.3.1 远程通信功能 31
7.3.2 监控数据的采集功能 32
7.3.3 监控数据设置功能 32
7.3.4 告警检测功能 32
7.4 数据传输接口要求 35
7.4.1 监控设备传输接口 35
7.4.2 传输性能要求 35
7.4.3 实时性要求 35
7.4.4 接口信息传递准确性和完备性 36
7.4.5 安全要求 36
7.4.6 接口数据传递能力 36
7.5 直放站数据接口协议要求 36

前言
本设备规范参考了通信行业标准YD/T 1337-2005、YD/T 952-1998和YD/T 833-1999，并根据ETSI EN 300 609-4 V8.0.2（2000.10）、3GPP TS 51.021 V7.0.0 (2005-09)和当前直放站系统设备的实际应用情况进行编写。
本设备规范是为保证中国移动通信建网需求，确保工程建设质量，为网络优化和选型提出的技术依据。
本标准由中国移动通信集团公司研究院提出并归口。
本标准由中国移动通信集团公司研究院负责解释。
本标准起草单位：中国移动通信研究院
本标准主要起草人：金磊、余立
本标准解释单位：同提出单位。

一、 适用范围
本设备规范规定了2GHz TD-SCDMA数字蜂窝移动通信网车载直放站系统的设备性能要求、监控管理要求、设备类别选用原则及应用场景和工程技术服务要求等内容。
本设备规范是中国移动公司设备选型、工程验收和网络维护管理必须遵循的基本原则和最低要求。
本设备规范适用于为中国移动通信有限公司2GHz TD-SCDMA数字蜂窝移动通信网所提供的高速列车车载直放站的生产和出厂验收的技术规定，其他同类产品也可遵照该规范的要求执行。
二、 规范性引用文件
下列文件中的条款，通过本设备规范的引用而成为本设备规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本设备规范，然而，鼓励根据本设备规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新的版本适用于本设备规范。
GB 4943《信息技术设备的安全》
3GPP TS25.113《基站和直放站电磁兼容要求》
TB/T 3021—2001《铁路机车车辆电子装置》

三、 定义缩略语
3.1 定义
2GHz TD-SCDMA高速列车车载直放站是指用于2GHz TD-SCDMA移动通信网高速列车场景的全双工、线性射频放大设备。
前向（下行）链路是指由基站到移动台传输的链路。
反向（上行）链路是指由移动台到基站传输的链路。
隔离度是指移动通信直放站施主端口信号对重发端口信号的抑制度。
3.2 缩略语
TD-SCDMA （Time Division-Synchronized Code Division Multi Access）
时分同步码分多址
AGC（Automatic Gain Control） 自动增益控制
ALC（Automatic Level Control） 自动电平控制
CW（Continous Wave） 连续波
EVM（error vector magnitude） 矢量幅度误差
BPA(BS Power Amplifier) 基站功率放大器
SAW(Surface Acoustic Wave) 声表面波
四、 高速列车车载直放站的定义
高速列车车载直放站是一种无线同频直放站，是在单一链路上收发采用同一频率的无线直放站。TD-SCDMA车载直放站工作在在2GHz频段上，主要由低噪声放大器、滤波器、功率放大器、监控模块和电源模块等组成。
高速列车车载直放站是安装在列车车厢内部的无线直放站，可以解决车厢穿透损耗的问题，同时可以采用AGC及ALC技术保证下行和上行电平的相对稳定。
五、 TD-SCDMA高速列车车载直放站功能要求
TD-SCDMA车载直放站可满足高速列车环境的应用需求，具备以下功能：
（1） 下行链路自动ALC功能：下行链路根据下行导频时隙功率自动调节增益，使车厢内电平保持相对稳定，且保证终端的接收电平需求；
（2） 上行链路自动AGC功能：根据下行链路增益调节上行链路增益，保证上行电平的相对稳定；
（3） 增益设置功能：上下行链路可分别设置车厢内外电平差值，以满足不同网络的配置需求；
（4） 具备完善的告警检测功能；
（5） 在车载环境下可长期保证相关功能的实现和性能指标的正常。
六、 TD-SCDMA高速列车车载直放站性能要求
6.1 工作频段
工作频段是指直放站在线性输出状态下的实际工作频率范围，根据需要设备可使用工作频段的全部和部分。
本规范适用于2010MHz～2025MHz频段：
6.2 无线性能要求
6.2.1 标称最大线性输出功率
1、 定义
标称（最大）输出功率是指被测设备在线性工作区内所能达到的最大输出功率，此最大输出功率应满足以下条件：
(a)输入信号为TD-SCDMA连续波信号；
(b)增益为最大增益；
(c)满足本技术规范书中所有指标要求；
(d)在网络应用中不应超过此功率。
2、 指标要求
下行额定功率≤20dBm，上行额定功率具体值由厂家规定，前向反向输出可以不同。
常温情况下，应在厂家额定功率±2.0dB 范围内
6.2.2 增益
6.2.2.1 最大增益及误差
1、 定义
最大增益是指直放站在线性工作范围内对输入信号的最大放大能力。
最大增益误差是指最大增益的实测值与厂家声明值之间的差值。
2、 指标要求
最大增益≤95dB，具体值由厂家规定。
常温情况下，最大增益变化范围应在厂家声明值的士 3dB 之内。
6.2.2.2 增益调节范围
1、 定义
增益调节范围是指当被测设备增益可调时，其最大增益和最小增益的差值。
2、 指标要求
增益调节范围≥30dB。
6.2.2.3 增益调节步长及步长误差
1、 定义
增益调节步长是指被测设备最小的增益调节量。
增益调节步长误差是指实际增益步长与标称增益步长的差值。
2、 指标要求
1） 增益调节步长为1dB；
2） 增益调节步长误差应在±0.5dB/每步长范围之内；
3） 在0-10dB范围内总误差应在±1dB范围之内；10-20dB范围内总误差应在±1dB范围之内；在大于20dB范围总误差应在±1.5dB范围之内；
4） 设备增益调节范围为连续可调时，无该测试项。
6.2.3 自动增益控制（AGC）范围
1、 定义
自动增益调节是指当输入信号电平变化很大时，为保证输出信号电平保持恒定，直放站对设备增益的控制能力。
2、 指标要求
下行、上行AGC范围不小于20dB。
6.2.4 AGC反应时间
1、定义
AGC反应时间是指当列车高速运动时，AGC可以根据当前电平变化快慢，及时调节直放站的设备增益。
2、指标要求
下行、上行AGC反应时间 10dB/50ms
6.2.5 静态频率误差
1、 定义
静态频率误差是指直放站在非移动状态下工作频带范围内 TD-SCDMA 输出调制信号的频率与输入频率的偏差。
2、 指标要求
频率误差应小于等于±0.01ppm。
6.2.6 AFC跟踪精度
AFC跟踪精度优于100Hz。
6.2.7 调制准确度
6.2.5.1 矢量幅度误差（EVM）
1、 定义
矢量幅度误差是指理论波形与接收到的实际波形之差，是平均误差矢量信号功率与平均参考信号功率之比的均方根值。
2、 指标要求
EVM 要求为≤6.0%
6.2.5.2 峰值码域误差（PCDE）
1、 定义
峰值码域误差是指码域中误差矢量的最大值。其中，码域矢量误差是指一个码字信号的平均功率与码域中除该码字之外的其余码字信号的平均功率之比。
2、 指标要求
峰值码域误差≤-33dB
6.2.8 最大允许输入电平
1、 定义
最大允许输入电平是指被测设备能承受而不致引起损伤的输入电平。
2、 指标要求
直放站上下行链路最大无损伤输入功率为-10dBm。
6.2.9 带内波动
1、 定义
带内波动是被测设备在厂家声明的工作频率范围内最大电平和最小电平的差值。
2、 指标要求
有效工作频带内：带内波动≤3dB（峰峰值）；
6.2.10 噪声系数
1、 定义
噪声系数是指被测设备在有效工作频带范围内，正常工作时输入信噪比与输出信噪比的比，用dB表示。
2、 指标要求
上下行噪声系数NF≤6dB（最大增益）；
6.2.11 输入、输出电压驻波比
1、 定义
输入、输出电压反射系数|γ|是指从输入、输出端口反射的信号电压与输入的信号电压的比，电压驻波比为
S=（1+|γ|）/（1-|γ|）
2、 指标要求
电压驻波比VSWR≤1.5；
6.2.12 传输时延
1、 定义
传输时延是指被测设备输出信号对输入信号的时间延迟。
2、 指标要求
5微秒
6.2.13 频谱发射模板
1、 定义 频谱发射模板是指在规定的频带范围内的功率发射谱的限制。
2、 指标要求
指标要求下表：
测试滤波器3 dB下降点频率偏移Df
与载波中心频率的偏移f_offset
指标要求
测量带宽
0.8 MHz £ Df < 1.0 MHz
0.815MHz £ f_offset < 1.015MHz
-28dBm
30 kHz
1.0 MHz £ Df < 1.8 MHz
1.015MHz £ f_offset < 1.815MHz
-28dBm–10×(Df /MHz– 1.015) dB
30 kHz
见注1
1.815MHz £ f_offset < 2.3MHz
-36dBm
30 kHz
1.8 MHz £ Df £Dfmax
2.3MHz £ f_offset < f_offsetmax
-21dBm
1 MHz
注1：这一频段以确保f_offset的取值连续。

注：Df指操作带宽内第一个或最后一个1.6MHz信道的中心频率与临近载波频率的测试滤波器3dB下降点之间的间隔；
6.2.14 杂散发射
1、 定义
杂散发射是指除去工作载频以及与正常调制相关的边带以外的频率上的发射。
2、 指标要求
杂散发射技术一般频段要求

频率范围
指标要求
测试带宽
9kHz « 150kHz
-36 dBm
1 kHz
150kHz « 30MHz
- 36 dBm
10 kHz
30MHz « 1GHz
-36 dBm
100 kHz
1GHz
«
Fc1 - 4 MHz
-30 dBm
1 MHz
Fc1 – 4 MHz
«
Fc2+4 MHz
-15 dBm
1 MHz
Fc2+4 MHz
«
12,75 GHz
-30 dBm
1 MHz

杂散发射技术特殊频段要求
频率范围
指标要求
测量带宽
备注
806～821 MHz
-98 dBm（有效值）
100 kHz

825～835 MHz
-61 dBm（有效值）
100 kHz

851～866 MHz
-57 dBm（有效值）
100 kHz

870～880 MHz
-57 dBm（有效值）
100 kHz

880～915 MHz
-98 dBm（有效值）
100 kHz

921～960 MHz
-57 dBm（有效值）
100 kHz

1710～1755 MHz
-98dBm（有效值）
100KHz

1755～1785 MHz
86dBm（有效值）
1MHz

1785～1805 MHz
98 dBm（有效值）
100KHz

1805～1850 MHz
47 dBm（有效值）
100KHz

1850～1880 MHz
58 dBm（有效值）
100KHz

1880～1920 MHz
86 dBm（有效值）
1 MHz
对工作频段为2010～2025MHz和2300MHz～2400MHz作要求
1920～1980 MHz
86 dBm（有效值）
1 MHz
对工作频段为2010～2025MHz和2300MHz～2400MHz作要求
2010～2025 MHz
86 dBm（有效值）
1 MHz
对工作频段为1880～1920MHz和2300MHz～2400MHz作要求
2110～2170 MHz
52 dBm（有效值）
1 MHz

2300～2400 MHz
86 dBm（有效值）
1 MHz
对工作频段为1880～1920MHz和2010MHz～2025MHz作要求
2400～2483.5 MHz
47 dBm（有效值）
100KHz

2500～2690 MHz
86 dBm（有效值）
1 MHz

3300～3600 MHz
86 dBm（有效值）
1 MHz

6.2.15 邻道泄漏功率比（ACLR）
1、 定义
邻信道泄漏功率比是指直放站工作频率范围内的主信道载波落入邻近信道的泄漏功率与主信道信号功率之比。
2、 指标要求

ACLR
（dBc）（三载波测试）
邻道频偏
ACLR 限值
1.6M
≤-40dBc
3.2M
≤-45dBc

6.2.16 输出互调
1、 定义
输出互调是指在直放站输出端口输入一个比期望信号电平低 30dB 的 TD-SCDMA 调制信号时的互调产物。
2、 指标要求
1212 在指标范围内统分别进行测试分别测量三阶和五阶互调产物不超过不超过 6.2.11 与 6.2.12节的指标要求。
6.2.17 带外抑制

1、 定义

带外抑制是指直放站对偏离 TD-SCDMA 工作范围外的输入信号的抑制能力。
2、 指标要求
设备指标要求应满足表 1、表2的规定。
1）. 带外抑制（常规频段指标）
一般频段
抑制要求(参考)
备注
4MHz≤ f_offset＜10MHz
＞55dB
f_offset：与载波有效工作带宽边缘频率偏移
10MHz ≤ f_offset
＞55dB

2）. 带外抑制（特殊频段指标）
特殊频段
抑制要求(参考)
备注
806～835 MHz
≥40dB

851～880 MHz
≥70dB

880～915 MHz
≥40dB

921～960 MHz
≥70dB

1710～1785 MHz
≥40dB

1805～1880 MHz
≥70dB

1880～1920 MHz
≥70dB
用于工作频段为2300  2400 MHz或2010MHz～2025MHzTD SCDMA系统与1900～1920 MHz无线接入（PHS）或1880～1920 MHzTD SCDMA系统共存时
1920～1980 MHz
≥40dB

2010～2025 MHz
≥70dB
用于工作频段为1880～1920MHz或2300MHz～2400MHz TD SCDMA系统与2010  2025 MHzTD SCDMA系统共存时作要求
2110～2170 MHz
≥70dB

2300～2400 MHz
≥70dB
用于工作频段为1880～1920MHz或2010MHz～2025MHzTD SCDMA系统与2300  2400 MHz TD SCDMA系统共存时作要求
2400～2483.5 MHz
≥70dB
用于室内分布系统的直放站大器与短距离微功率设备共存时
2500～2690 MHz
≥70dB

3300～3600 MHz
≥70dB

6.2.18 阻塞
1、定义
阻塞是指干扰信号对直放站增益的影响。
2、指标
一般频段的干扰信号要求下表。
一般频段的干扰信号要求
干扰信号频率
干扰信号电平
干扰信号类型
F1-20 MHz～F1-2.5 MHz和F2+2.5 MHz～F2+20 MHz
-40 dBm
TD-SCDMA信号
注：F1为工作频段起始边缘频点，F2为结束边缘频点。

特殊频段的干扰信号要求下表：
特殊频段的干扰信号要求
干扰信号频率
干扰信号电平
干扰信号类型
备注
851 MHz～880 MHz
-30 dBm
CW信号

921 MHz～960 MHz
-30 dBm
CW信号

1805 MHz～1880 MHz
-30 dBm
CW信号

1880 MHz～1920 MHz
-30 dBm
CW信号

2010 MHz ～2025 MHz
-30 dBm
CW信号
用于工作频段为1880～1920MHz或2300MHz～2400MHz
2110 MHz～2170 MHz
-30 dBm
CW信号

2300 MHz ～2400 MHz
-30 dBm
CW信号
用于工作频段为1880～1920MHz或2010MHz～2025MHz
2400 MHz～2483.5 MHz
-30 dBm
CW信号
用于室内分布系统的直放站大器与短距离微功率设备共存时
2500 MHz～2690 MHz
-15 dBm
CW信号

3300 MHz～3600 MHz
-15 dBm
CW信号

806 MHz～835 MHz
-15 dBm
CW信号

876 MHz～880 MHz
-15 dBm
CW信号

885 MHz～915 MHz
-15 dBm
CW信号

1710 MHz～1785 MHz
-15 dBm
CW信号

1880 MHz～1920 MHz
-15 dBm
CW信号

1920 MHz～1980 MHz
-15 dBm
CW信号

6.2.19 直放站功放同步动态范围及门限调整范围
1、 定义
直放站功放同步动态范围是指功放同步开关启动最低灵敏度输入电平至直放站仍能保持稳定同步的最大输入电平。门限调整范围是指指配的触发功放启动和关闭电平调整范围。
2、 指标要求
1） 直放站功放同步灵敏度应 ≤Loutmax -80dBm直放站功放同步灵敏度应≤Loutmax- Gmax-15（GPS同步方式不做此要求）

2） 直放站在最大增益情况下，最大线性输入电平 Linmax 增加 10dB 直放站不得失步
3） 直放站在最小增益状态下，最大线性输出电平 Loutmax 时直放站不得失步
4） 功放启动门限调整范围
a) 无线接入的直放站门限调整范围应大于 30dB；
b) 直放站功放开启门限和关闭门限应具有分别调整能力，调整误差偏离不得超出±2.5dB。
6.2.20 开关时间准确度
1．定义
直放站开关时间准确度包括直放站上下行开关的上升沿、下降沿时间以及上下行开关的转换点的准确度.
2、指标要求
开关时间准确度
上下行打开时间提前量
上行
＞2μs
下行
＞2μs
上下行关闭时间滞后量
上行
＞2μs
下行
＞2μs
上下行开关转换点落在TD-SCDMA帧中相应的上下行转换点间隔
≥3μs
功率开关时间抖动偏差
不得偏离1μs

6.2.21 时隙调节能力
将直放站设置为正常工作模式最小增益，最小输出工作状态下；调整信源和直放站的时隙配置为3:3、4：2、5：1，保证时域波形正常。

6.2.22 平均故障间隔时间
厂家的设备的MTBF应大于50000小时。
6.3 电源适应性要求
可AC110V±22V、45～55Hz的条件下正常工作。
6.4 环境适应性要求
6.4.1 温度适应性要求
设备可在温度-25℃～+70℃条件下工作，各项功能指标满足上述要求。在-40℃低温储藏后仍可正常工作。应符合TB/T 3021—2001《铁路机车车辆电子装置》12.2.5交变湿热的环境要求。
6.4.2 振动适应性要求
应符合TB/T 3021—2001《铁路机车车辆电子装置》12.2.11振动和冲击的环境要求。

6.4.3 放水防尘等级
满足IP30放水防尘的要求。

6.4.4 抗霉菌等级
GJB150.10 军用设备环境试验方法—霉菌试验 国防科学技术工业委员会

6.4.5 抗盐雾等级
GB/T2423.17 电工电子产品环境试验规程 试验Ka:盐雾试验方法
GB/T 2423.18（eqv IEC 68-2-52）电工电子产品环境试验 第2部分：试验 试验Kb：盐雾，交变（氯化钠溶液）

6.5 安全要求
安全要求及测试方法应符合GB4943“信息技术设备的安全”的相关条款。
6.5.1 接地导体电阻和连接电阻
接地导体电阻和连接电阻的要求和试验方法见IEC60950-1999《信息技术设备的安全性》第二章第六节的规定。
如果被测电路的电流额定值小于或等于16A，试验电流、试验电压和试验时间应按如下确定：
－ 试验电流为被测电路电流额定值的1.5倍；和
－ 试验电压不应超过12V；和
－ 试验时间为60s。
根据电压压降计算出的保护连接导体电阻不应超过0.1Ω。
如果被测电路的电流额定值超过16A，试验电流和试验时间应按如下确定：
－ 2倍的电路电流额定值进行2min；或
－ 对直流供电的设备由制造厂商规定。
保护连接导体的电压压降不应超过2.5V。
6.5.2 抗电强度
6.5.2.1 电源电路的抗电强度
试验电压按如下确定：
－ 被测设备工作电压峰值或直流值≤184V，对于有接地保护的被测设备试验电压为交流1000V(50Hz)，或对于无接地保护的被测设备试验电压为交流2000V(50Hz)；
－被测设备工作电压峰值或直流值为184V至354V(含354V)，对于有接地保护的被测设备试验电压为交流1500V(50Hz)，或对于无接地保护的被测设备试验电压为交流3000V(50Hz)；
试验期间，被测设备的绝缘不应击穿。
试验电压施加点按下列适用情况选取：
－ 一次电路与机身之间；
－ 一次电路与二次电路之间；
－ 一次电路与零部件之间。
6.5.2.2 通信口的抗电强度
对于稳态试验试验电压与试验施加点按如下确定：
－ 在正常使用中，对于设备上需要抓握或接触的不接地的导电零部件和非导电零部件(例如电话的受话器或键盘)，应在这些零部件与通信口之间施加交流1500V(50Hz)的试验电压；
－ 对于其它零部件和电路以及与其它设备相连接的接口，应在这些零部件、接口与通信口之间施加交流1000V(50Hz)的试验电压。
试验期间，被测设备的绝缘不应击穿。
6.5.3 接触电流
6.5.3.1 电源电路的接触电流
最大接触电流应＜3.5mA(RMS)。
6.5.3.2 通信口的接触电流
每个通信口与其它零部件之间的最大接触电流应≤0.25mA(RMS)。
6.5.4 设备电源安全保护功能要求
为了保护设备,设备内部所采用的电源模块必须带有过温保护功能、电池管理功能、输入过压保护功能以及输出过流、过压、短路保护功能，当故障现象消失后，电源能自行恢复正常。同时，电源还要能自行监控输入和输出的工作状态，当输入或输出不正常时，电源能给出告警信号，以便监控。

6.6 电磁兼容要求
直放站的电磁兼容要求应满足 3GPP TS25.113，高铁车载直放站的电磁兼容要求应满足中华人民共和国铁道行业标准TB/T 3073-2003中 关于 铁道信号电气设备电磁兼容性试验及其限值。
6.7 机械要求
提供的设备应采用经过老化测试和严格筛选的优质器件。硬件的组装过程应有严格的质量控制，确保长期使用的高稳定性和高可靠性。
6.8 功耗要求
设备功耗标称值由设备厂家按型号分别提供额定值，最大功耗小于50W。
6.9 体积重量要求
体积不大于标准19寸1U，且易于在19寸机箱中安装，重量小于15Kg。
七、 直放站监控管理要求
7.1 直放站监控总体技术要求
7.1.1 直放站应具备本地和远端有效监控，对直放站本身的各类分系统模块所对应的监控项目可实现长期、稳定、可靠监控。
7.1.2 监控中心与直放站设备之间的通信（包括短信、数传等）必须及时、可靠、畅通。不允许有过长时延（短信和数传不超过60秒），或者出现非网络本身原因情况下的通信不能建立。
7.1.3 对于告警类监控项目，要求直放站能准确无误的反映设备非正常状态，既不允许当设备出现非正常状态时告警不能产生，又不允许误告警出现或因设备门限设置不当而造成频繁告警。
7.1.4 对于设置类监控项目，要求直放站设备能正确的接收监控中心送来的指令，直放站设备能够根据设置值即时准确地产生相应的动作。
7.1.5 对于查询类监控项目，要求直放站设备应能根据监控中心的查询指令及时响应，使监控中心准确地通过指令获取当前直放站工作状态及参数。
7.1.6 直放站设备必须具备本地监控接口和平台，用以使维护人员获取更多的设备状态信息和设置设备的初始信息，以及手动向监控中心发送其他相关信息如巡检确认、设备修复等。
7.2 直放站监控管理数据参数及要求
直放站监控管理数据应包括：直放站设置的信息参数、直放站采集查询的信息内容以及直放站上报告警信息内容。
7.2.1 基本信息设置参数及要求
直放站监控设备必须能够接受通过远端监控中心或近端监控平台设置的基本参数信息。提供可查询的网管参数以及反映设备工作状态参数限值，为直放站监控管理中心提供维护管理的基本信息。
7.2.1.1 网管参数
1) 设备信息
直放站监控管理设备应能通过设置，存储为监控管理中心提供监管查询的资源配置信息，其中包括设备厂商代码、设备类别、设备型号、监控版本信息、设备中监控软件的版本号、设备生产序列号。
2) 设备经纬度：
反映设备站点位置的设备所在地点的经度和纬度的坐标值。表示方式应采用单位：°（度）；精度：小数点后5位；不得使用度分秒形式表示。在工程站点开通时，由厂家通过本地OMT输入至设备，监控中心可从设备上查询到该信息内容。
3) 站点编号：
站点在监控系统中的唯一识别号码。具体格式遵守直放站及室内覆盖系统监控通信协议。
4) 站点子编号
适用于主从的组网方式，用于辨别同一站点的子设备。
5) 上报号码
直放站向该电话主动上报告警号码，数目为1个，
6) 查询/设置电话号码
直放站设备应提供查询/设置电话号码，数目为5个，电话号码在中心及远端均要存储，远端可根据此电话进行鉴权。不在此列表中的电话号码，将不允许对远端设备进行查询或设置。
7) 监控中心IP地址
用于直放站通过GRPS方式与该地址（IP地址或域名）进行通信。
8) 短信服务中心号码
用于对直放站SIM的短信服务中心号码进行设置。
9) 上报通信方式
直放站上报告警采用短信或GPRS的通讯形式。应默认为短信方式。对监控中心下发查询、设置命令的通讯方式，直放站应具有自适应能力。
10) 直放站主动告警使能标志
直放站主动告警使能标志是对各项告警功能选用的标识，即可根据不同的直放站类型和直放站工作环境来设置不同的告警使能标志，只有允许告警的项目才能被上告至监控中心，否则不予上告。
11) 信源小区参照值(CGI)
为信源告警提供参照值，直放站处理信号所在的信源小区CGI，由内置的无线Modem可以读取到小区编码。在工程站点开通时，将信源小区的即时值通过本地监控设置为信源小区参照值。在变频时，监控中心可远程设置信源小区参照值。
12) 日期、时间
日期时间是指存储在直放站时钟芯片里的当前日期和时间。在出现偏差时可进行校对。为设备各类的操作告警提供的日期和时间基准，该信息应具有记忆、保存和持续工作的能力。
7.2.1.2 设置参量
1） 下行输入过/欠功率告警门限
直放站应能设置下行输入过功率门限、欠功率门限值。当下行输入信号超出所设功率门限时，直放站应能产生过/欠功率告警
2） 下行输出欠功率告警门限
直放站应能设置下行输出欠功率门限值。当下行输出信号低于所设功率门限时，直放站应能产生过/欠功率告警
3） 上/下行衰减值
对直放站上/下行的衰减值进行调节，进而调节上/下行增益。
4） 信道号（对于选频/移频直放站）
对于选频或移频直放站最多可分别支持16个工作信道号和/或移频信道号。其工作频带范围应能通过远程或本地进行设置，调整上或下特定信道号的值。
5） 工作频带的上/下边带信道号（对于选带/移带直放站）
对可选带宽的直放站或可移中频直放站的工作频带范围进行设置，调整上或下边带信道号的值。其工作频带范围应能通过远程或本地进行设置，调整上或下边带信道号的值。对双频设备分应分别两个频段独立设置。
6） 功放过温门限
直放站应能设置功放过温告警的门限。当功放温度超过此门限时，产生功放过温告警。
7） 下行驻波比门限
直放站应能设置下行驻波比门限，当下行输出端口的驻波比比该驻波比门限高时，则产生下行驻波比告警。
8） 射频信号开关
对直放站应提供功放、低噪放的电源使能控制点。它是对直放站的功放、低噪放等模块进行开启和关闭操作。 根据监控中心的命令对直放站的功放、低噪放进行相应的开/关控制，该项操作应不影响监控模块的直流供电。当关闭射频开关时，直放站应关闭所有端口上的射频信号输出。
9） 射频切换开关状态
对具有载波池的直放站应提供射频切换开关控制点。根据监控中心的命令对直放站的载波信源进行调度切换。
7.2.2 采样参数及要求
直放站必须提供设备模块的监控采样点，为监控管理中心提供查询项目，即可通过查询命令有效的获取直放站设备设置的管理参数及实时工作状态信息和告警状态信息
7.2.2.1 管理参数
1） 设备厂商代码
为监控管理中心查询提供设备厂商代码，用以区分不同的设备厂家。
2） 设备类别
为监控管理中心查询提供标明设备的类别的信息，目前的直放站设备主要分为宽带直放站、选频直放站、光纤直放站主机、光纤直放站远端机、干线放大器、移频直放站近端、移频直放站远端等。
3） 设备型号
为监控管理中心查询提供各厂家设备本身的型号的信息
4） 设备生产序列号
为监控管理中心查询提供的厂家设备的出厂编号。
7.2.2.2 采样参量
1） 功放温度值
提供查询功放温度值的信息，该采样量值应能在紧贴功放盒体底部的功放即时温度检测点获得。要求：表示单位为：℃（摄氏度）；步进：1℃；误差：±1℃；范围：-40℃～+125℃，当存在多个功放时，应上传最高的温度值。
2） 设备的实际信道总数
对于选频直放站和移频直放站应将实际配置的选频或移频信道的数量信息通过查询指令进行本地显示和上报。使监控中心知道可供使用的直放站实际信道数量。
3） 下行输入功率电平值
提供查询下行输入功率电平值的信息，该采样量值应能在下行输入端口提供的检测点上获得。要求：单位：dBm；步进1dBm；误差：±3dBm。内置的无线Modem的天线必须直接耦合到施主天线。对宽带机而言，该值可通过内置的无线Modem直接读取BCCH接收电平并推算得出。其它机型不作强制要求，但必须强调准确性，准确度为±3dBm。实时查询直放站输入端下行输入功率电平。对于输入是无线空间耦合的设备，要求检测范围在－30dBm至－80dBm。对于直接与基站、微蜂窝相连的设备，如干放、塔放、移频直放站主机等，则不受此限制，但必须在合理的范围内。双频光纤主机分两个频段独立描述。当下行输入功率低于－80dBm时，直放站返回此监控对象低于检测范围的标志给监控中心，中心显示“――”，当鼠标移动到“――”上时，提示“下行输入功率低于检测范围”。同时上告下行输入欠功率告警。当下行输入功率高于－30dBm时，直放站返回此监控对象高于检测范围的标志给监控中心，中心显示“＋＋”，当鼠标移动到“＋＋”上时，提示“下行输入功率高于检测范围”。同时上告下行输入过功率告警。禁止通过功放输出反推得到输入功率。
4） 上行输出功率电平值
提供查询上行输入功率电平值的信息，该采样量值应能在上行输出端口
