vfw开发总结.doc

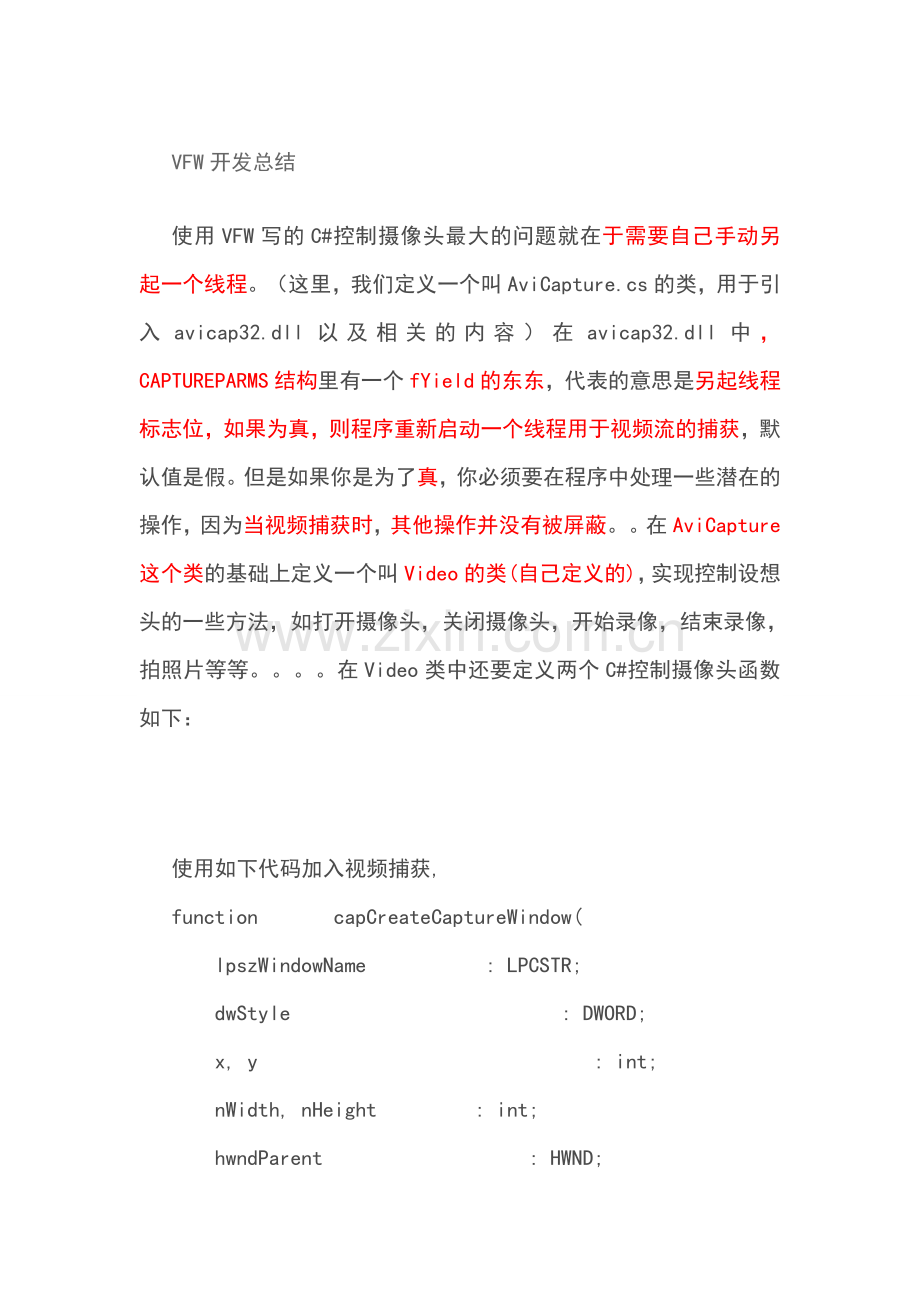

VFW开发总结
使用VFW写的C#控制摄像头最大的问题就在于需要自己手动另起一个线程。（这里，我们定义一个叫AviCapture.cs的类，用于引入avicap32.dll以及相关的内容）在avicap32.dll中，CAPTUREPARMS结构里有一个fYield的东东，代表的意思是另起线程标志位，如果为真，则程序重新启动一个线程用于视频流的捕获，默认值是假。但是如果你是为了真，你必须要在程序中处理一些潜在的操作，因为当视频捕获时，其他操作并没有被屏蔽。。在AviCapture这个类的基础上定义一个叫Video的类(自己定义的)，实现控制设想头的一些方法，如打开摄像头，关闭摄像头，开始录像，结束录像，拍照片等等。。。。在Video类中还要定义两个C#控制摄像头函数如下：

使用如下代码加入视频捕获,
function    capCreateCaptureWindow(
    lpszWindowName      : LPCSTR;
    dwStyle             : DWORD;
    x, y                : int;
    nWidth, nHeight     : int;
    hwndParent          : HWND;
    nID                 : int
    ): HWND;

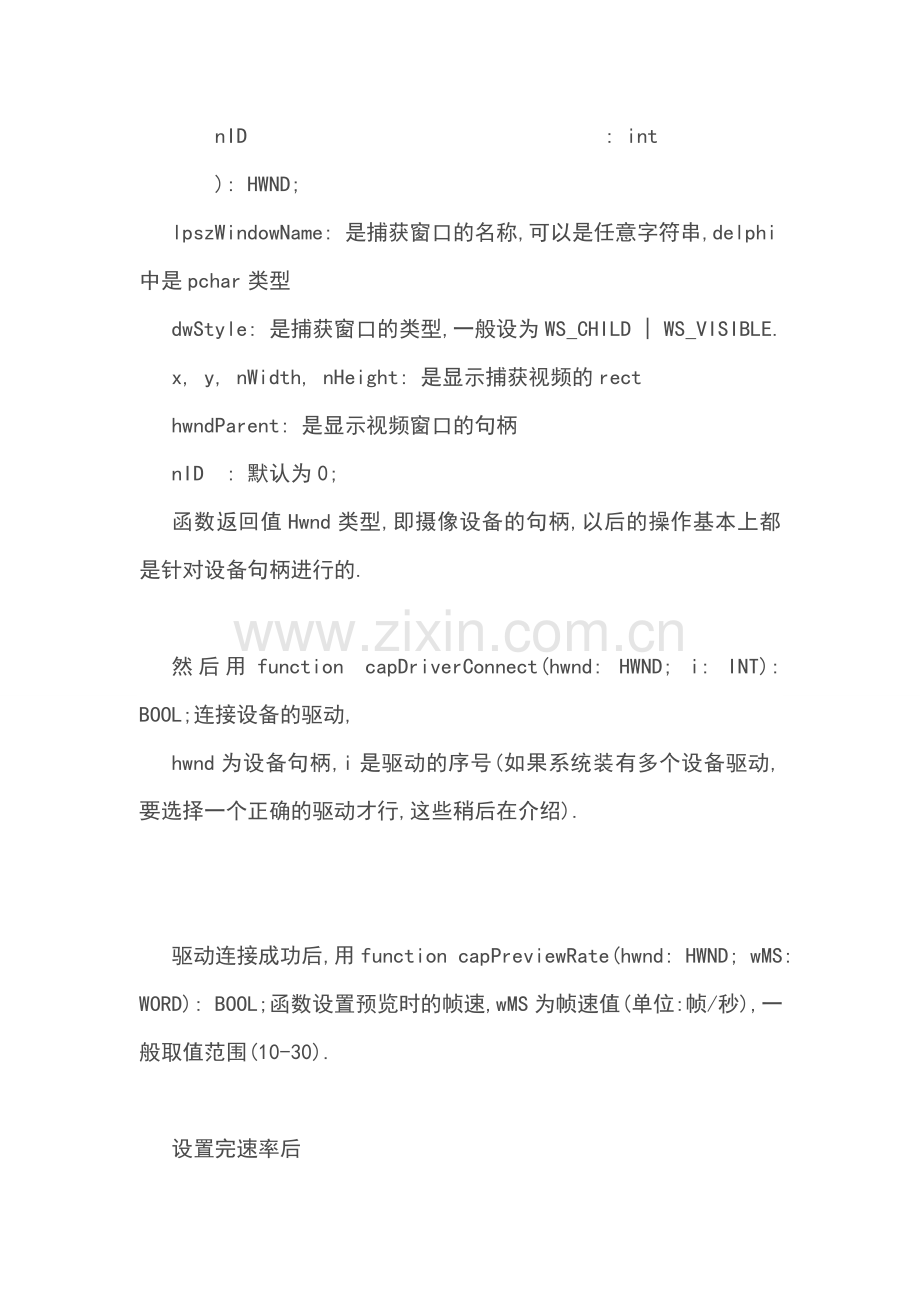

lpszWindowName: 是捕获窗口的名称,可以是任意字符串,delphi中是pchar类型
dwStyle: 是捕获窗口的类型,一般设为WS_CHILD | WS_VISIBLE.
x, y, nWidth, nHeight: 是显示捕获视频的rect
hwndParent: 是显示视频窗口的句柄
nID : 默认为0;
函数返回值Hwnd类型,即摄像设备的句柄,以后的操作基本上都是针对设备句柄进行的.

然后用function capDriverConnect(hwnd: HWND; i: INT): BOOL;连接设备的驱动,
hwnd为设备句柄,i是驱动的序号(如果系统装有多个设备驱动,要选择一个正确的驱动才行,这些稍后在介绍).

驱动连接成功后,用function capPreviewRate(hwnd: HWND; wMS: WORD): BOOL;函数设置预览时的帧速,wMS为帧速值(单位:帧/秒),一般取值范围(10-30).

设置完速率后

,用function

 capPreview(hwnd: HWND; f: BOOL): BOOL;函数进行预览了,设置f为true后就可以看到摄像头的画面了.

以上简单的显示了视频画面,但是在显示视频画面的过程中还要进行一些参数的设置.今天就Ok了.

窗口句柄 (HWND)
  m_hCapWnd=capCreateCaptureWindow((LPTSTR)TEXT("视频捕捉测试程序"),WS_CHILD|WS_VISIBLE|WS_EX_CLIENTEDGE|WS_EX_DLGMODALFRAME,0,0,rect.Width(),rect.Width(),pWnd－>GetSafeHwnd(),0); // 设置预示窗口
　　　ASSERT(m_hCapWnd);
　　　　　　if(capDriverConnect(m_hCapWnd,0)){// 连接第0 号驱动器
　 　 　m_bInit=TRUE;
　　　　　　// 得到驱动器的性能
　　 capDriverGetCaps(m_hCapWnd,sizeof(CAPDRIVE　　RCAPS), ＆m_CapDrvCap);
　if(m_CapDrvCap.fCaptureInitialized){
　// 如果初始化成功
capGetStatus(m_hCapWnd, ＆m_CapStatus,sizeof(m_CapStatus)); // 得到驱动器状态
capPreviewRate(m_hCapWnd,30); // 设置预示帧频
capPreview(m_hCapWnd,TRUE); // 设置预示方式
　}
　else{// 初始化未成功
　AfxMessageBox("视频捕捉卡初始化失败!");
　AfxGetMainWnd() －>PostMessage (WM_CLOSE);
　　　　}
　　　　　　}
else{// 未能连接到驱动器
　 　 　 　AfxMessageBox("与视频捕捉卡连接失败!");
　 　 　 　AfxGetMainWnd() －>PostMessage(WM_CLOSE);
　　　　　　}
m_CapFileName="c://Capture.avi";// 设置捕获文件
capFileSetCaptureFile(m_hCapWnd,m_CapFileName.GetBuffer(255));
　　5、在对话框类中加入响应“设置格式”消息的函数OnFormat()。
　　capDlgVideoFormat(m_hCapWnd);// 设置格式对话框
　　6、在对话框类中加入响应“设置图像源”消息的函数OnSource()。
　　capDlgVideoSource(m_hCapWnd);// 设置图像源对话框
　　7、在对话框类中加入响应“设置压缩”消息的函数OnCompress()。
　　capDlgVideoCompression(m_hCapWnd);// 设置压缩对话框
　　8、在对话框类中加入响应“捕捉”消息的函数OnCapture()。
　　capCaptureGetSetup(m_hCapWnd, &m_Parms,sizeof(m_Parms));// 得到设置参数
　　if(capCaptureSetSetup(m_hCapWnd, &m_Parms,sizeof(m_Parms))==TRUE){
　　　　　　　　　　　　BOOL suc=TRUE;
　　　　suc=capCaptureSequence(m_hCapWnd); // 捕捉到文件
　　　　　　　　　　　　return suc};
       else
　　　　return FALSE;
       注意点：在VideoCaptureDlg.h中把afx_msg void OnCapture();改为afx_msg BOOL OnCapture();
                     在VideoCaptureDlg.cpp 修改为BOOL CVideoCaptureDlg::OnCapture() //捕捉
　　9、在对话框类中加入响应“定帧”消息的函数OnFreezed()。
　　capPreview(m_hCapWnd,FALSE);// 定帧
　　10、在对话框类中加入响应“单帧捕获”消息的函数OnImage()。
　　capGrabFrameNoStop(m_hCapWnd);// 截获当前图像
　　capEditCopy(m_hCapWnd);// 将图像拷贝到剪贴板
　　11、在对话框类中加入响应“停止”消息的函数OnStop()。
　　capCaptureStop(m_hCapWnd);// 停止捕捉
　　12、在对话框类中加入响应“退出”消息的函数OnExit()退出前断开捕捉器与驱动器的连接，并关闭窗口。
　　capDriverDisconnect(m_hCapWnd);
　   CDialog::OnCancel();
        附加说明：以上添加的按钮用于捕捉图像（button）；
                         另外添加（Static Text）用于创建并设置捕获窗口；
        保存图像的方法：点击“单帧捕获”——>打开附近里的“画图”——>“编辑”中的“粘贴”——>即可保存捕捉的位图。
         以上方法主要是采用了VFW的函数和宏，有兴趣的朋友可以尝试用消息的方法，同样也可以实现。
 如：SendMessage (hWndC, WM_CAP_DRIVER_CONNECT, 0, 0L);//用于连接设备
要做的就是根据相关的功能改变相应的参数就可以了。

capCreateCaptureWindow(
    lpszWindowName      : LPCSTR;
    dwStyle             : DWORD;
    x, y                : int;
    nWidth, nHeight     : int;
    hwndParent          : HWND;
    nID                 : int
    ): HWND;
lpszWindowName: 是捕获窗口的名称,可以是任意字符串,delphi中是pchar类型
dwStyle: 是捕获窗口的类型,一般设为WS_CHILD | WS_VISIBLE.
x, y, nWidth, nHeight: 是显示捕获视频的rect
hwndParent: 是显示视频窗口的句柄
nID : 默认为0;
函数返回值Hwnd类型,即摄像设备的句柄,以后的操作基本上都是针对设备句柄进行的.
然后用function capDriverConnect(hwnd: HWND; i: INT): BOOL;连接设备的驱动,hwnd为设备句柄,i是驱动的序号(如果系统装有多个设备驱动,要选择一个正确的驱动才行,这些稍后在介绍).
驱动连接成功后,用function capPreviewRate(hwnd: HWND; wMS: WORD): BOOL;函数设置预览时的帧速,wMS为帧速值(单位:帧/秒),一般取值范围(10-30).
设置完速率后,用function capPreview(hwnd: HWND; f: BOOL): BOOL;函数进行预览了,设置f为true后就可以看到摄像头的画面了.
以上简单的显示了视频画面,但是在显示视频画面的过程中还要进行一些参数的设置.今天就Ok了.

1、 int intDevice = 0;是什么意思？起初我猜测0表示第一个摄像头，那么1不就表示第二个摄像头吗？经过我的尝试发现并非如此，那么0到底是什么意思呢？
回答：这只是捕获窗口的窗口名称而已。你可以看到实际上他转换成了String类型，在capCreateCaptureWindow里面作为第一个参数，这个参数就是表示窗口名称。

2、hHwnd = Camera1.capCreateCaptureWindowA(ref refDevice, 1342177280, 0, 0, 640, 480, this.panel1.Handle.ToInt32(), 0);各个参数的含义，这个我从msdn中查到了，但是对于第二个参数和最后一个参数还是不理解，希望大家给以解答。
回答：第二个参数表示窗体风格，也就是CreateWindow的时候都要使用的，具体的说就是表示你窗体有没得边框啦，支持不支持拖放拉等等。这个可以去MSDN里面查 CreateWindowEx 函数便知。
最后一个参数表示窗口标识符。只要每个窗体不一样，能区分即可。

3、Camera1.SendMessage(hHwnd, 0x40a, 0, 0），第一个参数是句柄，第二个参数表示的是一个消息，是哪个消息呢？后两个参数是到底为消息提供什么样的东西呢？
回答：0x40a 表示 WM_CAP_DRIVER_CONNECT消息，后面两个参数表示消息附带的两个参数，每个消息都有两个参数的。按照VFW的规定，第一个参数是捕获设备的索引。这儿是0，表示你的第一个捕获设备。第二参数恒为0。为什么？VFW就是这么规定的。
你要连接两个摄像头，着眼点就是这儿，只需要重新创建一个铺货窗口，并连接到另外一个摄像头的驱动上，事先知道设备ID就行了。这个可以通过设备枚举获得，具体参见MSND中Enumerating Installed Capture Drivers相关章节。就OK了。

4、 Camera1.SendMessage(this.hHwnd, 0x435, -1, 0);
Camera1.SendMessage(this.hHwnd, 0x434, 0x42, 0);
Camera1.SendMessage(this.hHwnd, 0x432, -1, 0);
分别表示的意思是什么？
回答：0x435表示WM_CAP_SET_SCALE，可以打开或者关闭预览的比例缩放，后面是参数，这些都可以在MSDN中查到。我就不说了。比如这里是-1就是表示为真，也就是说图像会根据窗口大小进行缩放。
0x434表示WM_CAP_SET_PREVIEWRATE，这个是设置显示速度的。也就是帧率。
0x432表示WM_CAP_SET_PREVIEW，这个标识打开关闭预览模式。这儿是-1，自然表示为真，也就是打开了。
5、在一个程序中，能不能同时使用两个摄像头，需不需要第三方软件的支持？
回答：当然可以。不需要三方支持。这是微软的活儿，只有别人依赖他支持，怎么可能微软还需要依赖别人。

解释一下，什么是回调函数呢，它有什么用处？

回调函数，就是你自己写的函数，符合规定的参数和返回值类型，符合规定的调用约定，比如上面这个函数
就是回调函数，参数和返回值类型都是规定好的，调用约定为CALLBACK，CALLBACK

其实是一个宏
#define CALLBACK__stdcall
满足一定条件时，此函数可以被系统自动调用，在回调函数当中，你可以写自己的代码完成一定功能。

比如在这里，用capSetCallbackOnFrame(m_hVideo, FrameCallbackProc)注册后，当每得到一桢数据后，系统就
调用函数FrameCallbackProc。

但是，我的目的还没有达到，我其实想在每一桢显示之前，能处理一下这一桢的数据，那么，去哪里找这桢数据存
放的位置呢？
(8)为了完成我的目标，我把步骤(7)中的两句代码先注释掉。在对话框上加一个按钮，并在对单击做出响应的响应函数
中写下面代码：
capGrabFrame(m_hVideo);
这是一个宏，将鼠标移动到这段代码上，右键单击，选择Go To Definition of capGrabFrame,你会看到
#define capGrabFrame(hwnd)((BOOL)AVICapSM(hwnd, WM_CAP_GRAB_FRAME, (WPARAM)0, (LPARAM)0L))
而继续察看AVICapSM宏你会看到其实是在调用SendMessage函数呢，对吧，其实就是在发送消息。至于消息谁处理了，我们就不去
关心了，我们关心的是，发送消息后，系统会调用我们刚才注册的回调函数
LRESULT CALLBACK FrameCallbackProc(HWND hWnd, LPVIDEOHDR lpVHdr) ;
(9)好了，如果你单击按钮，capGrabFrame(m_hVideo)就发送消息了，然后，我们就进入回调函数了，这太好了。

看到回调函数传递的两个参数了么？我们更关心第二个参数，这个就是单击按钮我们捕捉到的一桢数据的入口啊！
LPVIDEOHDR 是结构体VIDEOHDR的指针，而在MSDN中察看结构体VIDEOHDR，我们就可以找到桢数据的存贮位置指针了。
VIDEOHDR定义如下：
typedef struct videohdr_tag {
LPBYTElpData;
DWORDdwBufferLength;
DWORDdwBytesUsed;
DWORDdwTimeCaptured;
DWORDdwUser;
DWORDdwFlags;
DWORD_PTRdwReserved[4];
} VIDEOHDR, NEAR *PVIDEOHDR, FAR * LPVIDEOHDR;
看到结构体中第一个参数了么？这个就是我们想要的桢数据的指针！后面参数，包括缓冲区长度等。
(10)终于得到了缓冲区的数据，可是，又一个问题出现了，缓冲区中的数据到底具体是啥含义啊？
这桢图像多大啊？size 是多少乘多少的啊？就是我们想要的像素信息么？
好的，我先告诉你，缓冲区中全部是像素信息，我们照着我的步骤这样做，其实是默认了一些参数，包括图像的
长度，宽度，色彩数，等等，那么，这个默认的值是多少呢？
(11)用一下capGetVideoFormat宏吧，你会得到想要的东西。
在BOOL CGraspDlg::OnInitDialog()中继续添加如下代码：
BITMAPINFO bmpInfo;
capGetVideoFormat(m_hVideo,&bmpInfo,sizeof(BITMAPINFO));
BITMAPINFO结构体内容自己看MSDN.定义如下
typedef struct tagBITMAPINFO {
BITMAPINFOHEADER bmiHeader;
RGBQUADbmiColors[1];
} BITMAPINFO, *PBITMAPINFO;
而BITMAPINFOHEADER定义如下：
typedef struct tagBITMAPINFOHEADER{
DWORDbiSize;
LONGbiWidth;
LONGbiHeight;
WORDbiPlanes;
WORDbiBitCount;
DWORDbiCompression;
DWORDbiSizeImage;
LONGbiXPelsPerMeter;
LONGbiYPelsPerMeter;
DWORDbiClrUsed;
DWORDbiClrImportant;
} BITMAPINFOHEADER, *PBITMAPINFOHEADER;
加入步骤(11)的两句话，调试运行，我发现，bmpInfo.bmiHeader.biWidth为320,就是采集的图像宽度;
bmpInfo.bmiHeader.biHeight为240，就是采集的图像高度，这些都是默认值，也可以改变这些值，通过
capSetVideoFormat宏来实现。
(12)那么，我们在步骤(9)中，回调函数第二个参数对应的结构体VIDEOHDR中，图像数据缓冲区的大小
dwBufferLength是多少呢？我们可以在回调函数中加一个MessageBox函数，输出这个值，
我们就可以发现，为230400,这个数很好，正好等于图像宽度X图像高度的3倍，
也就是说，是图像像素数目的3倍，这就对了，每个像素用3个字节存储的嘛。好啦，我们知道了，桢缓冲区中，存储
的完全是图像的像素信息，那么，具体哪个值对应哪个像素呢？
存储顺序是这样的：先从图像最下面一行开始，从左向右，依次存储，每一个像素用连续的3个字节，分别为B(蓝色分量)，
G(绿色分量)，R(红色分量)。然后存储倒数第二行，仍然按照图像从左向右存储，然后倒数第三行，
倒数第四行。。。。。。等等，最后存储正数第一行。
事件委托和委托有啥区别啊?委托不是就够了吗?为什么还要事件委托呢
最佳答案
1.
事件在本类型外部只能用“+=”和“-=”去订阅/取消订阅代理，
委托不管在本类型外部还是内部都可以用“+=”、“-=”和“=”订阅/取消订阅代理。
2.
事件只能在本类型内部“触发”，
委托不管在本类型内部还是外部都可以“调用”。
即：事件，只有本类才能激发这个事件，如果用委托取代的话，可想而知，举个例子，按钮的Click事件，只有你的鼠标点击按钮才能由按钮触发，如果Click是委托的话，不管鼠标点击不单击那个按钮，我只要用程序调用这个委托，就可以使得按钮激发Click事件，完全不符合事实，
