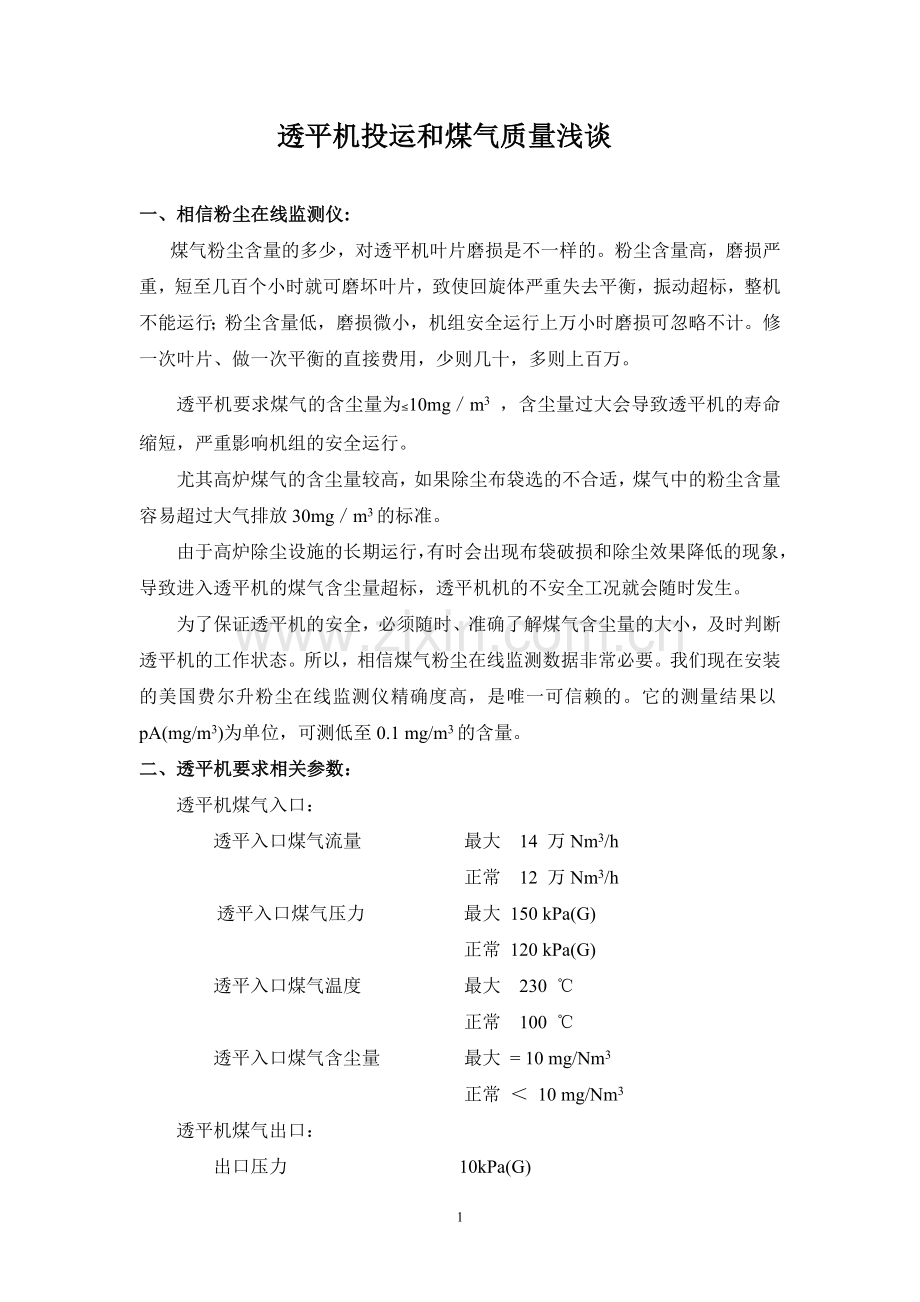

透平机投运和煤气质量浅谈

一、相信粉尘在线监测仪:
煤气粉尘含量的多少，对透平机叶片磨损是不一样的。粉尘含量高，磨损严重，短至几百个小时就可磨坏叶片，致使回旋体严重失去平衡，振动超标，整机不能运行；粉尘含量低，磨损微小，机组安全运行上万小时磨损可忽略不计。修一次叶片、做一次平衡的直接费用，少则几十，多则上百万。
透平机要求煤气的含尘量为≤10mg／m3 ，含尘量过大会导致透平机的寿命缩短，严重影响机组的安全运行。
尤其高炉煤气的含尘量较高，如果除尘布袋选的不合适，煤气中的粉尘含量容易超过大气排放30mg／m3的标准。
由于高炉除尘设施的长期运行，有时会出现布袋破损和除尘效果降低的现象，导致进入透平机的煤气含尘量超标，透平机机的不安全工况就会随时发生。
为了保证透平机的安全，必须随时、准确了解煤气含尘量的大小，及时判断透平机的工作状态。所以，相信煤气粉尘在线监测数据非常必要。我们现在安装的美国费尔升粉尘在线监测仪精确度高，是唯一可信赖的。它的测量结果以pA(mg/m3)为单位，可测低至0.1 mg/m3的含量。
二、透平机要求相关参数：
透平机煤气入口：
透平入口煤气流量 最大 14 万Nm3/h
正常 12 万Nm3/h
透平入口煤气压力 最大 150 kPa(G)
正常 120 kPa(G)
透平入口煤气温度 最大 230 ℃
正常 100 ℃
透平入口煤气含尘量 最大 = 10 mg/Nm3
正常 ＜ 10 mg/Nm3
透平机煤气出口：
出口压力 10kPa(G)

三、对炉顶压力波动值指标要求：

正常运行 ± 10 kPa

四、透平机各工况点煤气参数及出力：

项 目
单 位
工 况 点
设计点
最大
进口煤气流量
万Nm3/h
12
14
进口压力
kPa（G）
120
150
出口压力
kPa（G）
10
10
进口温度
℃
100
230
透平出力
kW
2050
3600
转速
r/min
3000

五、目前煤气含尘量(2013.3.23)：

在线检测仪：美国费尔升

煤气含尘量：≥30 mg/Nm3

下页附图：

图片为2013.3.21检修时取出物的实照
六、建议：

1、换用能达到煤气质量要求的布袋，使正常时煤气含尘量≤10 mg/Nm3 。
2、努力提高操作水平，尽量保证（正常运行）高炉顶压波动 ± 10 kPa 。

3、在透平机煤气系统增加加药装置，防止煤气系统故障引发含尘量高时的

结垢与平常的防腐蚀，延长透平机的有效寿命。

七、裕华摘抄来的内容（2013.3.19）：

煤气质量要求：

粉尘含量报警值 20mg/Nm3

加药条件：

粉尘含量 ＞ 10mg/Nm3 开始加药

轴系振动值 ＞ 50µm 开始加药

加药量： 25Kg/日

轴系振动值：

60µm 报警

160µm 连锁停机

现在轴系振动值：＞50µm

药品的作用：

阻垢、除垢

高炉操作要求：

顶温 ＞ 100℃ 较理想

顶温 ≮ 70℃ 限值---易引起粉尘含量升高

4
