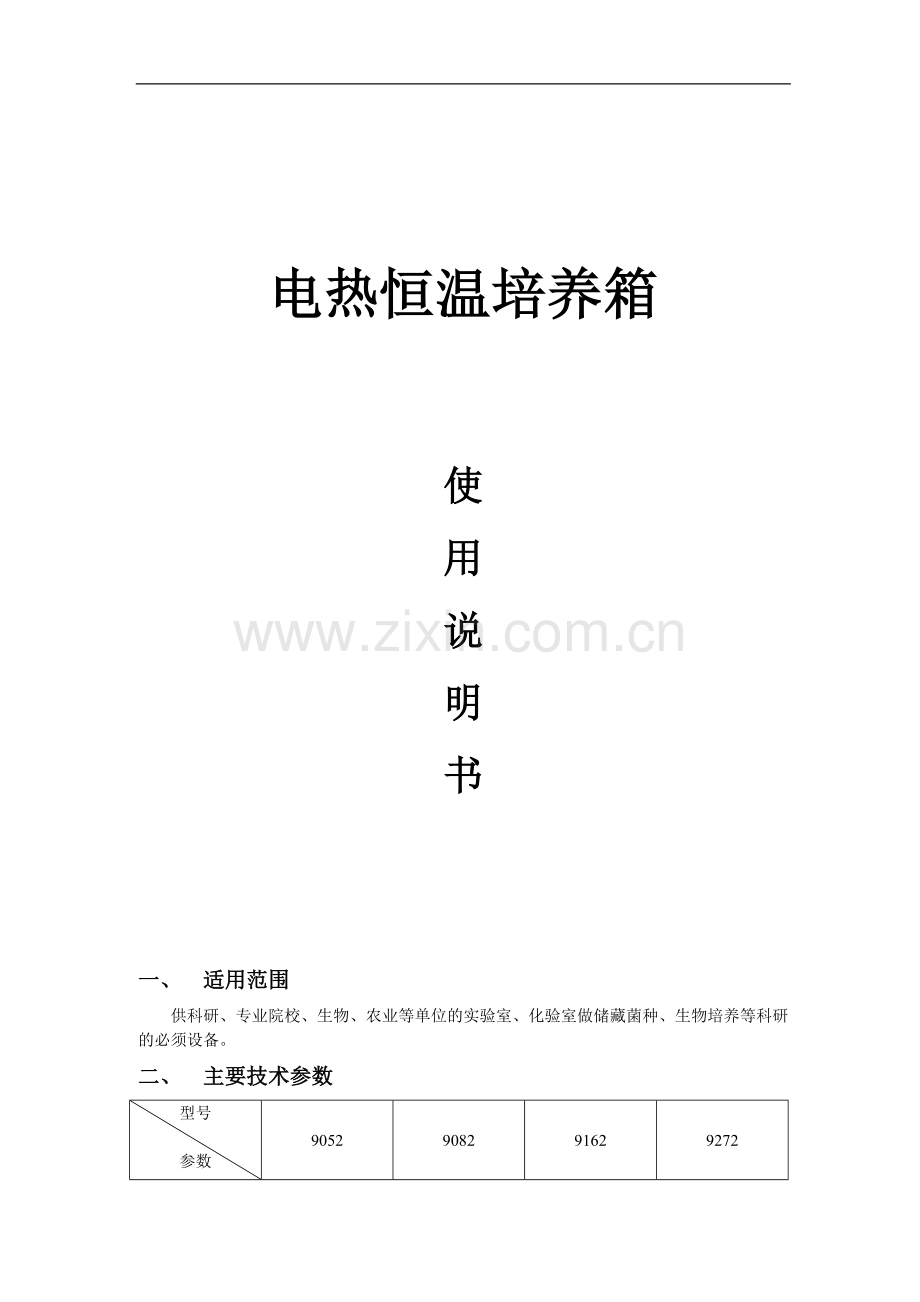

电热恒温培养箱

使
用
说
明
书

一、 适用范围
供科研、专业院校、生物、农业等单位的实验室、化验室做储藏菌种、生物培养等科研的必须设备。
二、 主要技术参数

型号

参数
9052
9082
9162
9272

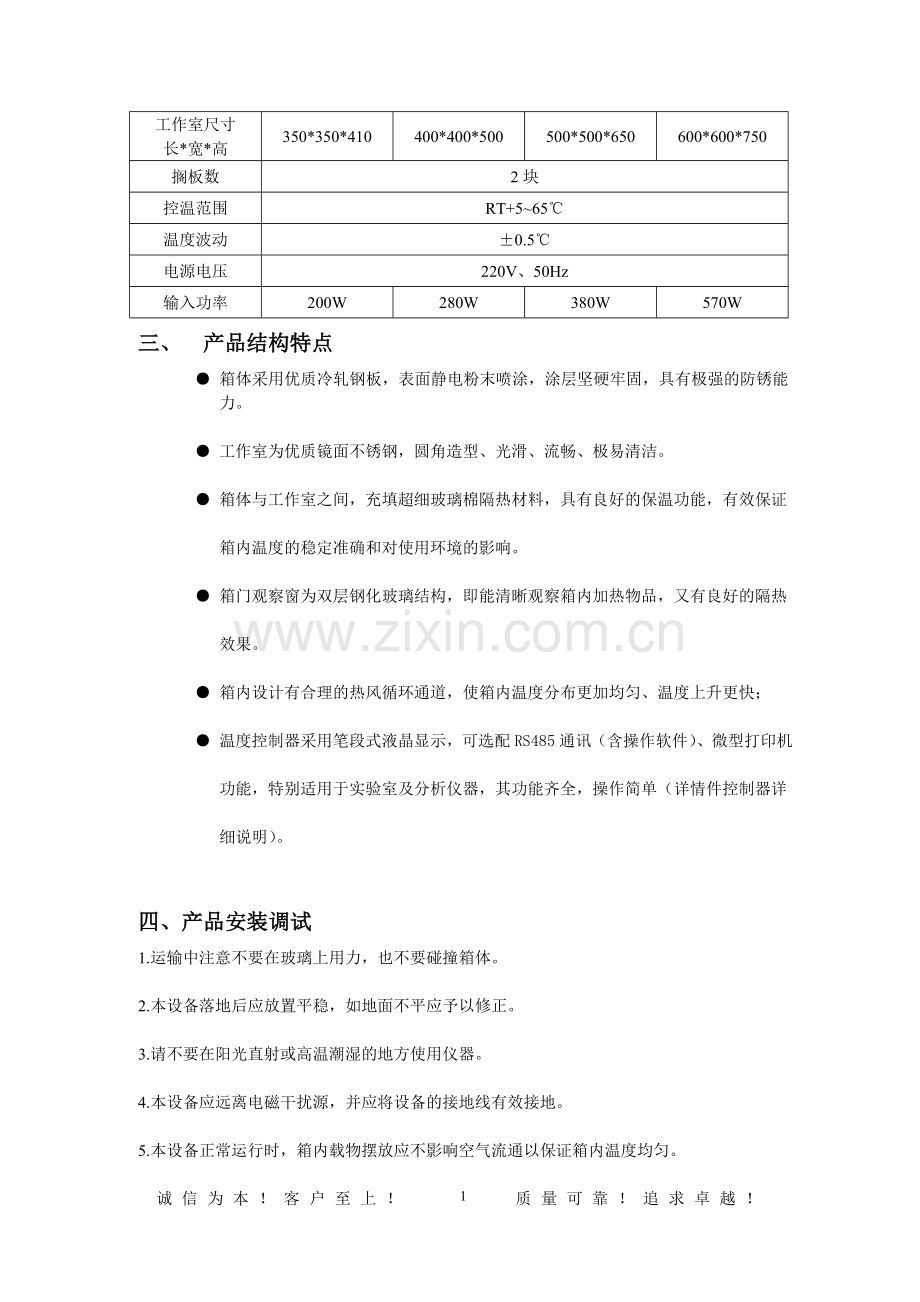

工作室尺寸
长*宽*高
350*350*410
400*400*500
500*500*650
600*600*750
搁板数
2块
控温范围
RT+5~65℃
温度波动
±0.5℃
电源电压
220V、50Hz
输入功率
200W
280W
380W
570W
三、 产品结构特点
● 箱体采用优质冷轧钢板，表面静电粉末喷涂，涂层坚硬牢固，具有极强的防锈能力。

● 工作室为优质镜面不锈钢，圆角造型、光滑、流畅、极易清洁。

● 箱体与工作室之间，充填超细玻璃棉隔热材料，具有良好的保温功能，有效保证

箱内温度的稳定准确和对使用环境的影响。

● 箱门观察窗为双层钢化玻璃结构，即能清晰观察箱内加热物品，又有良好的隔热

效果。

● 箱内设计有合理的热风循环通道，使箱内温度分布更加均匀、温度上升更快；

● 温度控制器采用笔段式液晶显示，可选配RS485通讯（含操作软件）、微型打印机

功能，特别适用于实验室及分析仪器，其功能齐全，操作简单（详情件控制器详

细说明）。

四、产品安装调试
1.运输中注意不要在玻璃上用力，也不要碰撞箱体。

2.本设备落地后应放置平稳，如地面不平应予以修正。

3.请不要在阳光直射或高温潮湿的地方使用仪器。

4.本设备应远离电磁干扰源，并应将设备的接地线有效接地。

5.本设备正常运行时，箱内载物摆放应不影响空气流通以保证箱内温度均匀。

6.电源为AC220V 50Hz.,必须使用16A以上三芯插座，并有可靠接地线。

7.电源不要紧靠后面，也不要让仪器或其他物品压在电源线上，以免损伤电源线。
五、产品使用说明
1.打开箱门，将待处理物件放入箱内搁板上，关上箱门。

2.接通电源，将面板右方的电源开关置于“1”位置，此时仪表出现数字显示，表示设备进

入工作状态。

3.通过操作控制面板上的温度控制器，设定您所须要的箱内温度。

4.仪器开始工作，箱内温度逐渐达到设定值，经过所需的培养处理时间后，处理工作完成。

5.关闭电源，待箱内温度接近环境温度后，打开箱门，取出物件。

【！】请注意：开门取物时注意箱内温度，以免烫伤！
◆特别提示
1.产品出厂前全部经过严格的测试，一般不要进行修正，如使用时的环境恶略，环境温度超

出适宜范围，会使温度显示值与箱内实际温度产生误差，如超出技术指标范围的，可以参照

温度控制器操作说明进行修正。

2.仪器在正常工作状态下，如打开箱门时间过长，关上箱门后暂时箱内温度有些波动，这是

正常现象。
3.测试注意：箱内测试温度，应用0.1精度水银温度计，并将水银端放在箱内几何中心位置。

六、温度控制器说明

●按键定义：

1“设定”键：可设定或参看温度、时间及相关参数。
2.“移位/自整定”键：在非设定状态长按此键6秒可进入或退出系统自整定；在设定状态点击此键可使设定值移位闪烁修改。
3.“减小/再运行”键：在非设定状态，当运行结束后，长按此键3秒可重新启动运行；在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减。
4.“增加/背光”键：在非设定状态点击此键可使液晶屏背光点亮或熄灭；在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加。

●操作及使用方法：

1.控制器上电，显示窗上排显示“Pt”,下排显示“量程值”约3秒后进入到正常显示状态。
2.温度及恒温时间的参看与设定
点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，进入到恒温时间设定状态，显示窗上排显示提示符“St”，下排显示恒温时间设定值，可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，设定值自动保存。
当恒温时间设为“0”时，表示没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间，并且秒钟符号亮，等测量温度达到设定温度后，定时器开始计时，秒钟符号闪烁，时间到，运行结束，显示窗下排显示“End”
蜂鸣器鸣叫30秒钟。运行结束后，长按“减小/在运行”键3秒可重新启动运行。
3.超温报警时，蜂鸣器连续鸣叫，“ALM”报警灯点亮。若由于改变温度设定值而产生超温报警“ALM”报警灯点亮，但蜂鸣器不鸣叫。
4.蜂鸣器鸣叫时可按任意键消音。
5.在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
6.若控制器显示床上排显示“----”，表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线。

●系统自整定：

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。
在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序，“整定”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更佳的系统PID参数，参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。
在系统自整定过程中若有超温报警，“ALM”报警灯不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定，控制器显示窗下排总是显示温度设定值。

●温度内部参数的参看与设定：

长按“设定”键约3秒，控制器显示窗上排显示密码提示符“Lc”下排显示密码值，通过增加、减少和移位键，修改到所需的密码值。再点击“设定”键，若密码值不正确，控制器自动返回到正常显示状态，若密码正确，则进入到温度内部参数设定状态，再点击“设定”键可以依次修改各个参数。再长按“设定”键3秒，可以退出此状态，参数值自动保存。

内部参数表
参数指示
参数名称
参数功能说明
（范围）出厂值
Lc-
密码
“Lc=3”时可查看并修改参数值
“Lc=9”时可查看并修改参数值
0
AL-
超温
偏差报警
当“温度测量值>温度设定值+AL”时报警灯亮，蜂鸣器鸣叫，断开加热输出。
（0.0~100.0℃）
5．0
T-
控制周期
加热控制周期
（1~60秒）5
P-
比例带
时间比例作用调节
（1.0~量程值）35.0
I-
积分时间
积分作用调节
（1~1000秒）200
d-
微分时间
微分作用调节
（0~1000秒）200
Pb-
零位调整
修正传感器（低温）测量时差生的误差。
Pb=实际温度值-仪表温度值
（-12.0~12.0℃）
0.0
PK-
满度调整
修正传感器（高温）测量时产生的误差。
PK=1000*（实际温度值-仪表测量值）/仪表测量值
（-999~999）
0
Co-
关断加热输出偏差
当“温度测量值≥温度设定值+Co”时，关断加热输出
（0.0~50.0℃）
3.0
oP-
门控功能
0：关闭开门判断功能；
1：开启开门判断功能。
（0~1）
1
Ad-
通讯地址
本机通讯地址
（1~16） 1
rH-
量程值
温度设定值的最大值
（0~400.0℃） 65.0

七、注意事项

1.可燃性和挥发性的化学物品切勿放入箱内。

2.如在使用过程中出现异味、气味、烟雾等情况，请立即关闭电源，用户切勿盲目修理，应

及时通知本公司售后服务部门，由专业人员查看修理。

3.箱壁内胆和设备表面要经常擦拭，以保持清洁，增加玻璃的透明度。请勿用酸、碱或其他

腐蚀性溶液来擦拭外表面。

4.设备长期不用，应拔掉电源线以防止设备损伤人，并定期（一般一季度）按使用条件运行

2-3天，以驱除电器部分的潮气，避免损坏有关器件。
八、电器接线图：

5
