卡莱菲自动排气阀.doc

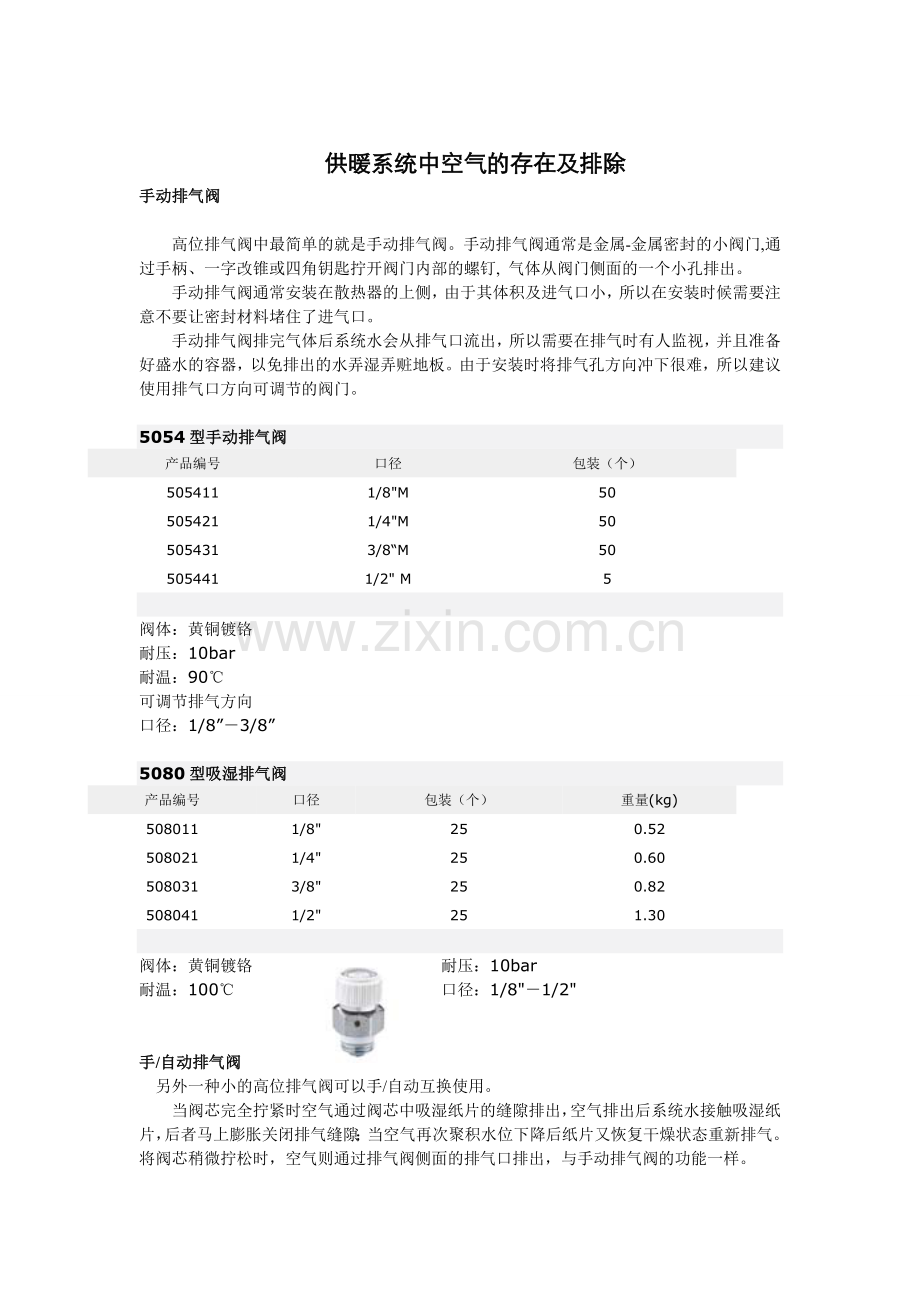

供暖系统中空气的存在及排除
手动排气阀

高位排气阀中最简单的就是手动排气阀。手动排气阀通常是金属-金属密封的小阀门,通过手柄、一字改锥或四角钥匙拧开阀门内部的螺钉, 气体从阀门侧面的一个小孔排出。
手动排气阀通常安装在散热器的上侧，由于其体积及进气口小，所以在安装时候需要注意不要让密封材料堵住了进气口。
手动排气阀排完气体后系统水会从排气口流出，所以需要在排气时有人监视，并且准备好盛水的容器，以免排出的水弄湿弄赃地板。由于安装时将排气孔方向冲下很难，所以建议使用排气口方向可调节的阀门。

5054型手动排气阀
产品编号
口径
包装（个）
505411
1/8"M
50
505421
1/4"M
50
505431
3/8“M
50
505441
1/2" M
5

阀体：黄铜镀铬
耐压：10bar
耐温：90℃
可调节排气方向
口径：1/8”－3/8”

5080型吸湿排气阀
产品编号
口径
包装（个）
重量(kg)
508011
1/8"
25
0.52
508021
1/4"
25
0.60
508031
3/8"
25
0.82
508041
1/2"
25
1.30

阀体：黄铜镀铬
耐压：10bar
耐温：100℃
口径：1/8"－1/2"

手/自动排气阀
另外一种小的高位排气阀可以手/自动互换使用。
当阀芯完全拧紧时空气通过阀芯中吸湿纸片的缝隙排出，空气排出后系统水接触吸湿纸片，后者马上膨胀关闭排气缝隙；当空气再次聚积水位下降后纸片又恢复干燥状态重新排气。将阀芯稍微拧松时，空气则通过排气阀侧面的排气口排出，与手动排气阀的功能一样。

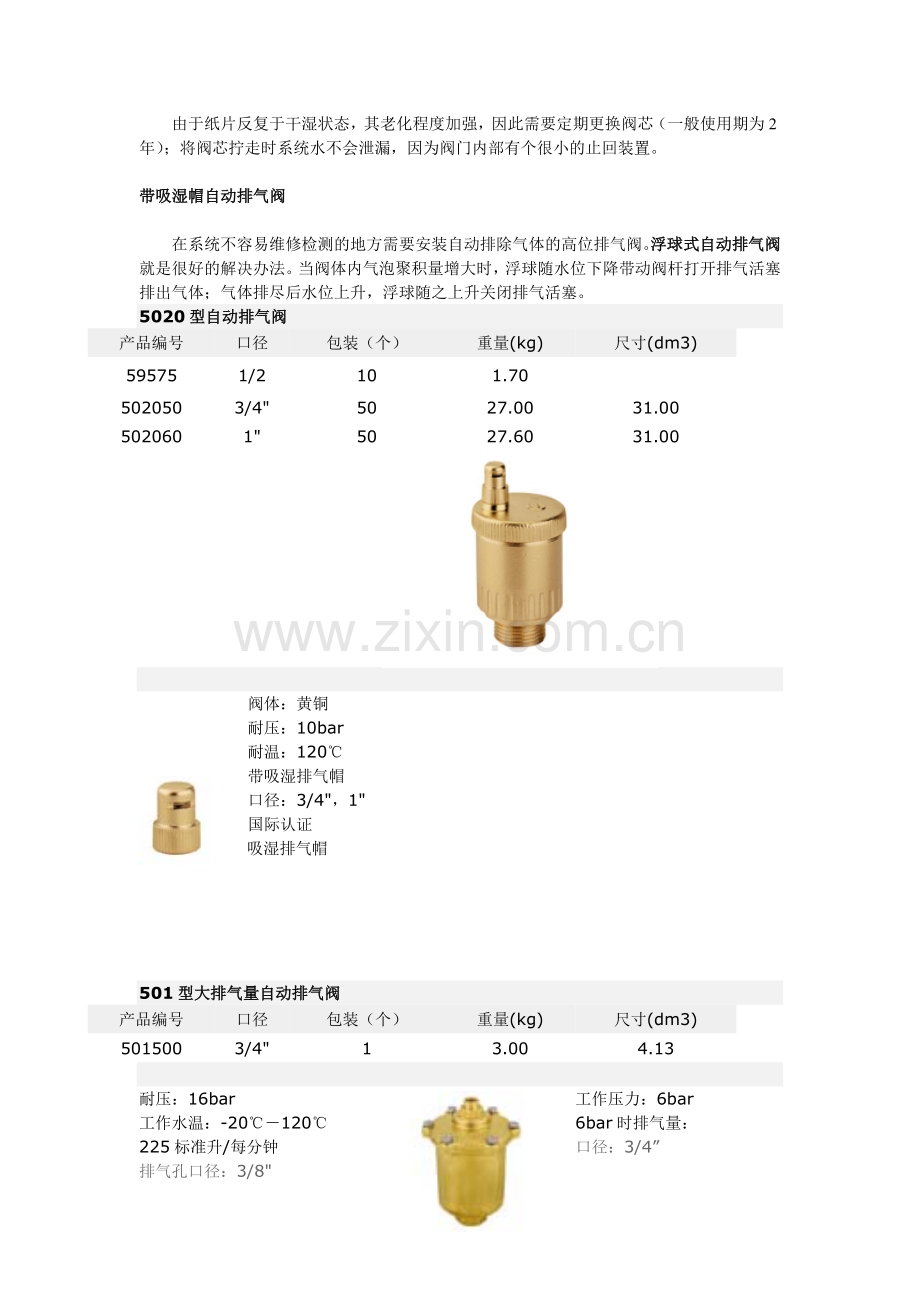

由于纸片反复于干湿状态，其老化程度加强，因此需要定期更换阀芯（一般使用期为2年）；将阀芯拧走时系统水不会泄漏，因为阀门内部有个很小的止回装置。

带吸湿帽自动排气阀

在系统不容易维修检测的地方需要安装自动排除气体的高位排气阀。浮球式自动排气阀就是很好的解决办法。当阀体内气泡聚积量增大时，浮球随水位下降带动阀杆打开排气活塞排出气体；气体排尽后水位上升，浮球随之上升关闭排气活塞。
5020型自动排气阀
产品编号
口径
包装（个）
重量(kg)
尺寸(dm3)
59575
1/2
10
1.70

502050
3/4"
50
27.00
31.00
502060
1"
50
27.60
31.00

阀体：黄铜
耐压：10bar
耐温：120℃
带吸湿排气帽
口径：3/4"，1"
国际认证
吸湿排气帽

501型大排气量自动排气阀
产品编号
口径
包装（个）
重量(kg)
尺寸(dm3)
501500
3/4"
1
3.00
4.13

耐压：16bar
工作压力：6bar
工作水温：-20℃－120℃
6bar时排气量：
225标准升/每分钟
口径：3/4”
排气孔口径：3/8"
5024型自动排气阀
产品编号
口径
包装（个）
重量(kg)
尺寸(dm3)
502420
1/4"
112
15.70
10.00
502430
3/8"
50
7.35
10.00
502440
1/2"
50
12.9

阀体：黄铜
耐压：10bar
耐温：115℃
口径：1/4", 3/8"

图5

504型散热器直角自动排气阀
产品编号
口径
包装（个）
重量(kg)
尺寸(dm3)
504401
1/2"
25
6.90
11.50
504501
3/4"
25
6.70
11.50
504611
1"
25
8.40
11.50
504621
1"
25
8.40
11.50

阀体：黄铜镀铬
耐压：10bar
耐温：100℃
带吸湿排气帽
口径：1/2"－1"（正、反扣）
最大排气压力：2.5 bar

自动排气阀排气口的排气帽防止外界杂质堵塞排气口，安装好自动排气阀后需要稍微拧松排气帽才能排气。为了防止万一出现的排气口泄水现象发生（比如系统水质太赃），可以选装吸湿排气帽起到安全保护的作用，吸湿安全排气帽。
自动排气阀的尺寸，形状，口径较多。分别适合于立管顶端、分水器末端等；散热器上侧；对于气体量大的部位则需要安装大排气量排气阀。
自动排气阀安装的位置出现负压时，比如出现膨胀罐安装在水泵输出口等设计或安装的错误时，空气会通过自动排气阀的排气口进入系统。这种情况下应该首先改正系统的错误，同时在自动排气阀排气口上安装抗吸气排气帽。
