airMAX - 天线增益和各向同性辐射体
概述
读者将学习到天线增益,以及它和各向同性辐射体的关系.分贝是用来衡量发射/接收功率大小,天线增益的, 尤其是各向同性辐射体上的分贝.

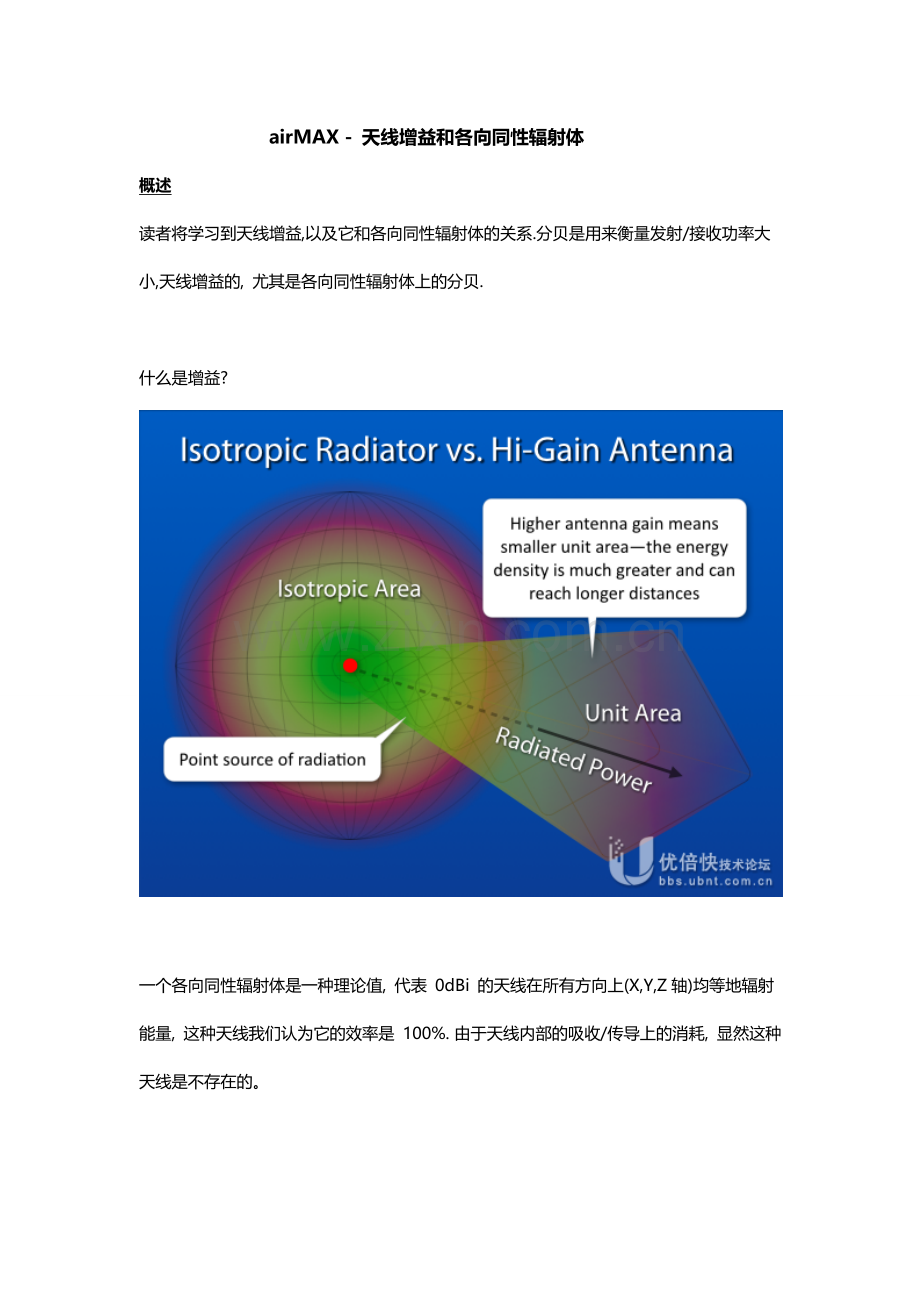

什么是增益?

一个各向同性辐射体是一种理论值, 代表 0dBi 的天线在所有方向上(X,Y,Z轴)均等地辐射能量, 这种天线我们认为它的效率是 100%. 由于天线内部的吸收/传导上的消耗, 显然这种天线是不存在的。

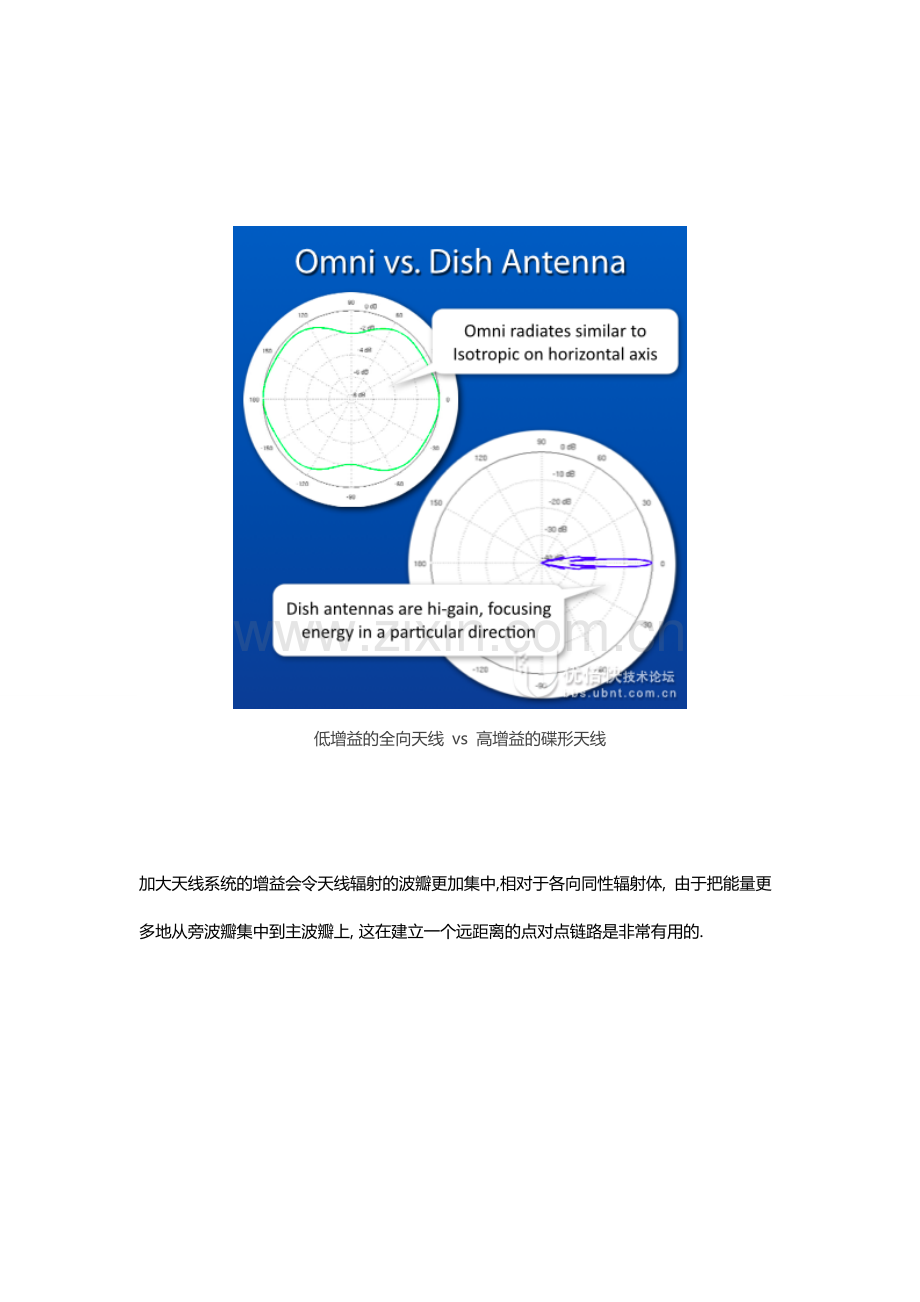

低增益的全向天线 vs 高增益的碟形天线

加大天线系统的增益会令天线辐射的波瓣更加集中,相对于各向同性辐射体, 由于把能量更多地从旁波瓣集中到主波瓣上, 这在建立一个远距离的点对点链路是非常有用的.

全向天线加大增益前后

上面两个airMAX全向天线的极化图为我们展示了增益是如何影响到指向性的, 尽管 10dBi 和 13dBi 的全向天线在水平面(绿色图)上的方向都是 360 度(这就是为什么叫做"全向"天线的原因), 但我们从 13 dBi 的天线在垂直面(蓝色图)上的波束更窄就可以知道它的方向性更强. 和 10dBi 天线的垂直图比起来二者最大的区别就在于, 13dBi 的天线更多地把旁波瓣上的能量集中起来, 所以可以辐射到更远处的接收端.
