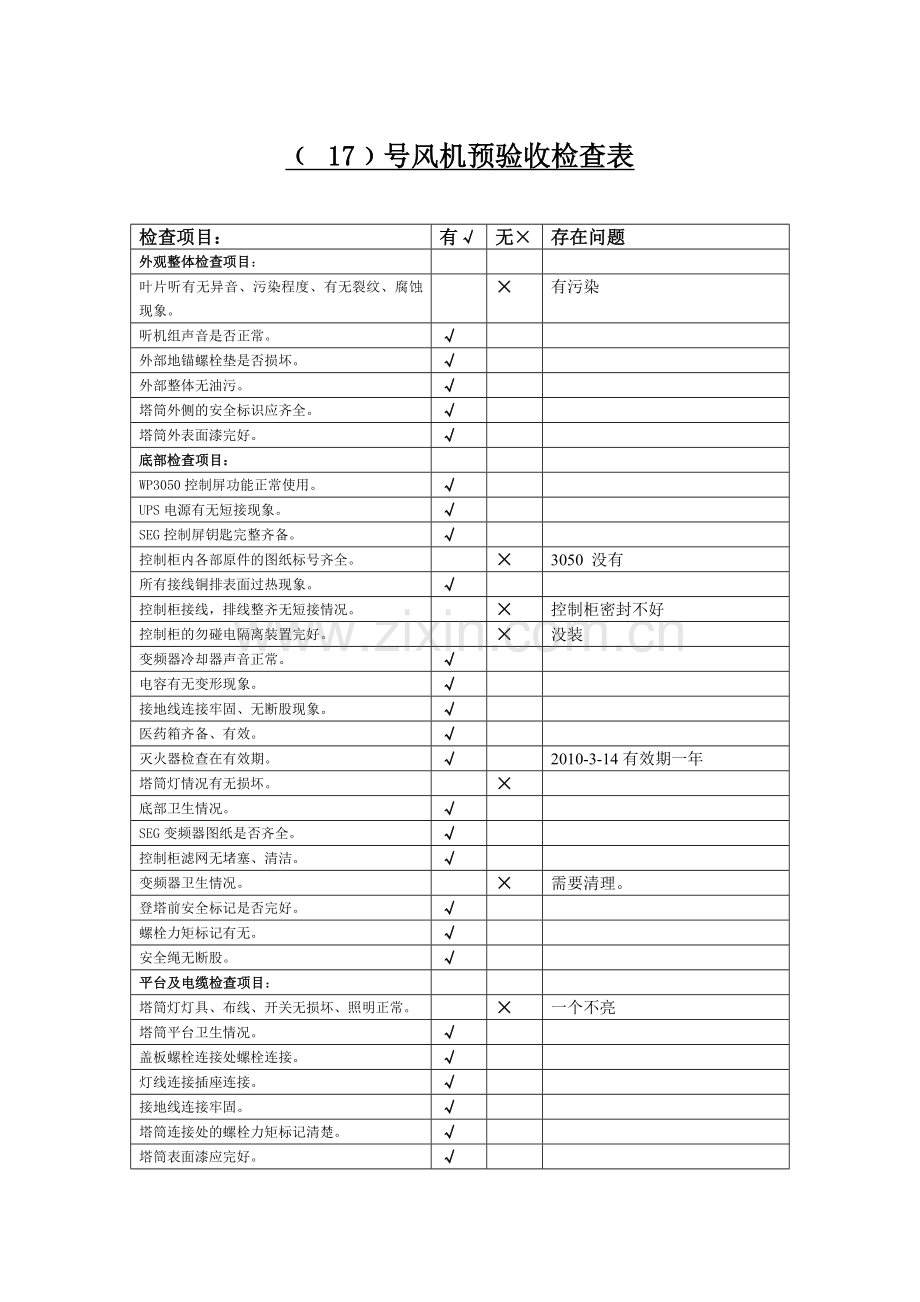

﹙ 17﹚号风机预验收检查表检查项目：有√ 无× 存在问题外观整体检查项目：叶片听有无异音、污染程度、有无裂纹、腐蚀现象。 × 有污染听机组声音是否正常。 √ 外部地锚螺栓垫是否损坏。 √ 外部整体无油污。 √ 塔筒外侧的安全标识应齐全。 √ 塔筒外表面漆完好。 √ 底部检查项目： WP3050控制屏功能正常使用。 √ UPS电源有无短接现象。 √ SEG控制屏钥匙完整齐备。 √ 控制柜内各部原件的图纸标号齐全。 × 3050 没有所有接线铜排表面过热现象。 √ 控制柜接线，排线整齐无短接情况。 × 控制柜密封不好控制柜的勿碰电隔离装置完好。 × 没装变频器冷却器声音正常。 √ 电容有无变形现象。 √ 接地线连接牢固、无断股现象。 √ 医药箱齐备、有效。 √ 灭火器检查在有效期。 √ 2010-3-14有效期一年塔筒灯情况有无损坏。 × 底部卫生情况。 √ SEG变频器图纸是否齐全。 √ 控制柜滤网无堵塞、清洁。 √ 变频器卫生情况。 × 需要清理。登塔前安全标记是否完好。 √ 螺栓力矩标记有无。 √ 安全绳无断股。 √ 平台及电缆检查项目：塔筒灯灯具、布线、开关无损坏、照明正常。 × 一个不亮塔筒平台卫生情况。 √ 盖板螺栓连接处螺栓连接。 √ 灯线连接插座连接。 √ 接地线连接牢固。 √ 塔筒连接处的螺栓力矩标记清楚。 √ 塔筒表面漆应完好。 √ 检查项目：有√ 无存在问题电缆夹层是否松动磨损电缆。 √ 电缆接头过热及热缩管损坏。 √ 控制缆有无磨损情况。 √ 电缆护套完好、无脱落及电缆无磨损。 × 需要固定牢靠液压站的的压力保持时间应满足定值。 √ 液压站有无硅胶、渗漏情况。 √ 液压站接油盒里的油。 √ 偏航刹车卡钳有无短接情况。 √ 偏航刹车钳上的回油管情况。 √ 偏航环是否磨损。 √ 主轴供油自动装置情况 √ 主轴盒内油位。 √ 大轴底部积油情况。 √ 机舱检查情况：发电机碳刷长度磨损情况。 × 磨损程度不一样。发电机碳刷装置是否完好无变色现象。 √ 发电机集电环无过热现象。 √ 发电机集电环无磨损现象。 √ 发电机的轴承绝缘是否正常。 √ 发电机碳粉堆积情况。 √ 发电机通风装置是否严密。 √ 发电机供油装置是否正常。 √ 发电机油是否缺少。 × 缺油发电机弹性支座是否有动作。 √ 发电机振动测试。没有工具。发电机定检记录完整。需要恩德给出。刹车片磨损程度。 √ 刹车盘磨损程度。 √ 刹车卡钳螺栓是否齐全。 √ 齿轮箱油位正常。 √ 齿轮箱加热器 √ 齿轮箱冷却系统。 √ 齿轮箱加热器正常。 √ 齿轮箱油温度值与控制系统值相符。 √ 齿轮箱出口压力和进口压力值。 √ 齿轮箱漏油情况。 √ 齿轮箱接油装置无积油。 √ 大轴与锁紧盘的位置正常。 √ 大轴轴承供油系统完好。 √ 大轴与轮毂连接压盖的螺栓情况。 √ 大轴圆盘接地碳刷磨损 √ 大轴轴承接油情况。 √ 检查项目：有√ 无× 存在问题转子锁是否能正常工作。 √ 偏航外齿磨损情况。 √ 偏航油位位置是否缺少。 × 缺油需要加油。偏航外齿齿圈磨损情况。 √ 偏航外齿齿圈碳刷磨损情况。 √ 偏航计数器情况。 √ 轮毂叶片轴承接油装置有无损坏现象。 √ 轮毂支架情况。 √ 轮毂内照明情况。 √ 轮毂控制柜各部原件的图纸标号是否齐全。 √ 轮毂变桨限位开关有无动作。 √ 轮毂变桨齿头和齿圈磨损情况。 √ 轮毂叶片内部有无杂物。 × 有胶粒。机舱逃生装置有无。 √ 机舱医药箱有无或齐全。 √ 机舱风绳齐备。 × 无机舱检查灭火器有效期 √ 2010/3/14有效期一年机舱塑料桶 × 无机舱照明手电 × 损坏机舱照明灯 × 3个损坏机舱加热器是否工作。 √ 机舱吊车是否工作有无磨损现象。 × 链盒有轻微磨损。机舱吊车吊桶有无。 √ 机舱吊车下方盖板把手是否损坏。 × 损坏机舱罩螺栓是否齐全。 √ 机舱刹车和急停开关是否工作。 √ 控制柜照明灯 √ 控制柜上WP3050操作屏是否正常工作。 √ 控制柜上急停按钮工作是否正常。 √ 控制柜上服务开关的工作正常钥匙有无。 × 3*400的开关损坏少一把钥匙控制柜内的接线情况。 √ 控制柜内的各部件的图纸标号齐全。 √ 控制图纸是否齐全。 √ 机舱外部检查项目：机舱外风速仪风向标支架情况。 √ 机舱外风速仪风向标加热器是否工作。 √ 机舱外风向标指北位置。 √ 机舱外叶片情况。 √ 机舱外叶片扰流片情况。 √ 启动风机听、看项目：听发电机前、后轴承声音。 √ 看发电机弹性支座是否动作。 √ 检查项目：有无× 存在问题听机舱内部是否有异长声音。 × 启动时叶片里胶粒有声音。看齿轮箱弹性支座是否动作。 √ 备注：注：若发现其他缺陷应填入备注里面。检查人：王艳春。 2010年 12月 15 日
