项目11 一级减速器的测绘 一、课堂练习题

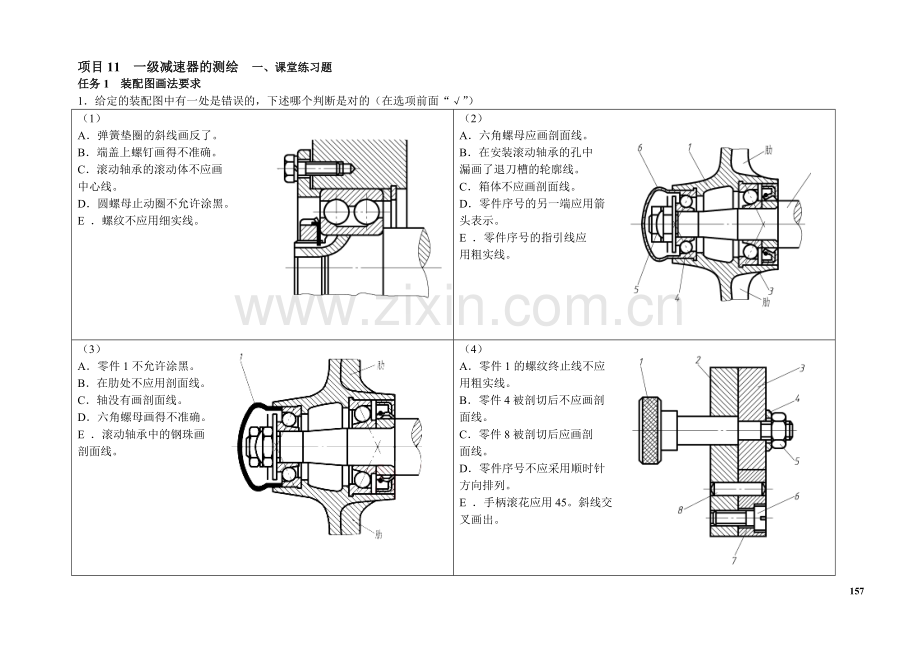

任务1 装配图画法要求
1．给定的装配图中有一处是错误的，下述哪个判断是对的（在选项前面“√”）
（1）
A．弹簧垫圈的斜线画反了。
B．端盖上螺钉画得不准确。
C．滚动轴承的滚动体不应画
中心线。
D．圆螺母止动圈不允许涂黑。
E ．螺纹不应用细实线。
（2）
A．六角螺母应画剖面线。
B．在安装滚动轴承的孔中
漏画了退刀槽的轮廓线。
C．箱体不应画剖面线。
D．零件序号的另一端应用箭
头表示。
E ．零件序号的指引线应
用粗实线。
（3）
A．零件1不允许涂黑。
B．在肋处不应用剖面线。
C．轴没有画剖面线。
D．六角螺母画得不准确。
E ．滚动轴承中的钢珠画
剖面线。
（4）
A．零件1的螺纹终止线不应
用粗实线。
B．零件4被剖切后不应画剖
面线。
C．零件8被剖切后应画剖
面线。
D．零件序号不应采用顺时针
方向排列。
E ．手柄滚花应用45。斜线交
叉画出。

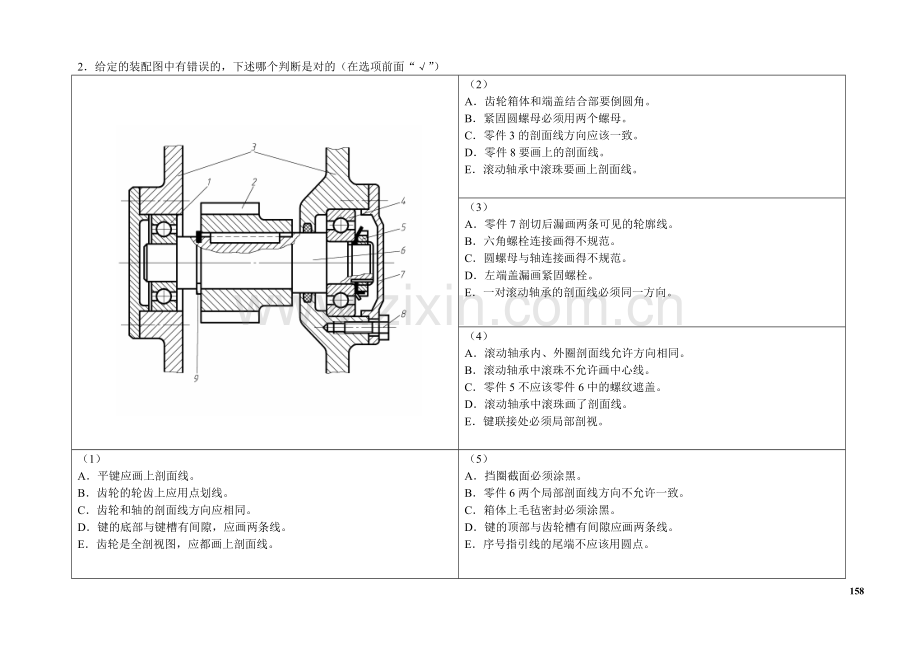

2．给定的装配图中有错误的，下述哪个判断是对的（在选项前面“√”）

（2）
A．齿轮箱体和端盖结合部要倒圆角。
B．紧固圆螺母必须用两个螺母。
C．零件3的剖面线方向应该一致。
D．零件8要画上的剖面线。
E．滚动轴承中滚珠要画上剖面线。

（3）
A．零件7剖切后漏画两条可见的轮廓线。
B．六角螺栓连接画得不规范。
C．圆螺母与轴连接画得不规范。
D．左端盖漏画紧固螺栓。
E．一对滚动轴承的剖面线必须同一方向。
（4）
A．滚动轴承内、外圈剖面线允许方向相同。
B．滚动轴承中滚珠不允许画中心线。
C．零件5不应该零件6中的螺纹遮盖。
D．滚动轴承中滚珠画了剖面线。
E．键联接处必须局部剖视。
（1）
A．平键应画上剖面线。
B．齿轮的轮齿上应用点划线。
C．齿轮和轴的剖面线方向应相同。
D．键的底部与键槽有间隙，应画两条线。
E．齿轮是全剖视图，应都画上剖面线。
（5）
A．挡圈截面必须涂黑。
B．零件6两个局部剖面线方向不允许一致。
C．箱体上毛毡密封必须涂黑。
D．键的顶部与齿轮槽有间隙应画两条线。
E．序号指引线的尾端不应该用圆点。
任务2 装配图拆画零件图 1．对照回转分配体的装配图，回答下列问题

（1）对照装配体中零件2，下列图形正确的是：图 。
（2）对照装配体中零件8，下列图形正确的是：图 。
（3）对照装配体，下列零件画对的是： 。

（4）对照装配体，下列零件画对的是： 。

2．对照曲柄滑块机构装配图，回答下列问题

（1）零件8以图示箭头方向转过半圈，则零件7将怎样摆动？
A．绕C点朝a向摆动。
B．以C为支点，先朝b向然后朝a向摆动。
C．绕A点朝a向摆动。
D．绕A点朝b向摆动。
E．绕B点与零件8共同运转。

（2）若零件10（螺杆）装入零件8的中心（即B点处），下面哪些论点是正确的？
A．零件8不能转动。
B．零件7不再摆动。
C．A点移动的距离比原图增加了一倍。。
D．A点移动的距离比原图减少了一倍。
E．零件4被零件5和6夹死。
（4）滚花螺母（零件9）的尺寸标注和表达方式如下图。指出哪幅图
是正确的？

（3）旋转滚花螺母（零件9），这个装置的哪些零件同时也在运动？
A．零件7、8、10和13。
B．零件2、3、4、7、8、10和13。。
C．零件4、7、8、10和13。
D．零件2、3、7、8、10和13。
E．零件5、6、7、8、10和13。
（5）

3．对照钻模的装配图，回答下列问题

（1）零件6有哪些作用？
A．引导麻花钻钻孔。
B．装入销钉起定位作用。
C．冷却空气的通道。
D．测量钻孔的深度。
E．作为观察口，观察工件位置的正确性。

（2）零件4（开口垫片）为什么采用图示的设计方案？
A．为了防止工件在钻孔时发生转动。
B．为了工件的拆装方便。
C．零件3旋紧后，防止工件发生弯曲。
D．因为工件有不同的内径。
E．工件夹紧时所需的压力不够。

（4）对照装配体中零件2，下列哪个图
是正确的？
4）对照装配体中零件，下列哪个图是画错了的？

答案：图 。
（3）对照钻模的装配图，试述工件是怎样装进去的？
A．旋下零件3，把工件插入零件5。
B．旋下零件3，摇下零件4将工件插入零件5。
C．旋下零件7，摇下零件4，将零件3和5抽出来，装上工件后再恢复原状。
D．旋下零件7，松开零件3，装上工件。
E．松开零件3，摇下零件4，将工件从零件3、5的左端穿进去，装上。

4．对照凸轮压紧装置装配图，回答下列问题

（1）零件9旋转时，哪些零件的长度方向上也相应运动？
A．零件5和2。
B．零件5、2、4和3。
C．零件5、2、4和7。
D．零件5、2、4、 3和7。
E．零件5、 2和4。
（2）为了使夹具的缝隙a达到最大值，必须如何转动偏心轮的滚花手柄？
A．B方向约45度。
B．B方向约60度。
C．B方向约10度。
D．向A转约45度。
E．向A转约60度。
（3）对照装配图中零件9和零件7。其配合尺寸应选哪一个？
（4）对照装配图中零件4，下列正确的图是 。

（4）对照装配图中零件1，下列画法及标注正确的图是 。

二、课外作业练习题
任务3 装配图的识读 1．读图练习（一）
读螺旋千斤顶装配图并回答问题
（1）该装配体的名称叫 ，共由 种零
件组成。其表达方法是：主视图采用了 和
，俯视图采用了 ，另外还有
一个 图一个 图。
（2）主视图上方的双点划线是 画法，件6横
杠采用了 画法。
（3）图中尺寸225和275是 尺寸，表示千斤顶的高
度行程是 ，∅65H9/h8是 尺寸，其中∅65是
尺寸，H9表示 ，h8表示 ，属于基
制的 配合。
（4）件2螺套与件3螺杆的为 联接，螺纹牙型为
，其作用是将螺杠的 运动转变为
运动。
（5）螺旋千斤顶的顶举重力是 ，与件7螺钉
旋合的螺孔在 时加工。
（6）简述螺旋千斤顶的工作原理：

。
读图练习（二）
读钻模装配图并回答问题
（1）钻模由 种共 个零件组成，其中标准
件有 种。
（2）该钻模用了 个图形表达，其中主视
采用了 和 ，左视图采用了
。
（3）件2钻模板上有 个∅10H7/n6配合的钻
套孔，其孔的定位尺寸是 。件3钻套的材料是
，主要作用是 、 、
、 。图中双点划线
表示 件，属于 画法。
（4）件1底座上有 个圆弧槽，其作用是
底座与被加工件的定位尺寸是
。
（5）从钻模装配图中可看出，被加工件需钻
个直径为 的孔。
（6）尺寸∅26H7/n6表示 和件 零件的
尺寸，它们属于 制的 配合，
其中H7表示 的公差带代号， n6表示
的公差带代号。
（7）该钻模的总体尺寸为 。
（8）被加工件上的孔钻完后，应先旋松零件 ，
再取下件 和件 ，被加工件便可
以拿出。

读图练习（三）
读折角阀装配图并回答问题
（1）折角阀由 个零件组成，其中标准件有 个。
（2）折角阀的主视图采用了 画法，其
中扳手（件5）采用了 画法。
（3）俯视图的双点划线是一种 画法，表示
。
（4）图中的B—B是 图，主要表
达 。
（5）C向是 图，表示 。件
2C向图形中的两个圆孔结构的作用是 。
（6）螺塞（件2）与阀座（件1）是 联接，扳手
（件5）与阀芯（件4）是 联接。
（7）解释∅18H8/m7的含义：
。
（8）图中G1/2是 尺寸，∅1142是 尺
寸，205是 尺寸，∅18H8/m7是 尺寸。

读图练习（四）
读气阀装配图并回答问题
（1）该装配体共用了 个图形来表达，主
视图中采用了 和
，其他图形的名
称分别是 和 。
（2）图中的A—A剖切到的零件为件 和
，其中外形为正六边形的零件名称
是 。
（3）为防止气阀漏气，共有 处采用了
模胶密封垫圈，它们的序号分别是 。
（4）件4联接套的外形为 ，内部
为 孔，它将件 和件
联接在一起。
（5）尺寸M10×1-7H/6g中：M表示 ，
10表示 ，1表示 ，
7H表示 ，
6g表示 。
（6）简述气阀的工作原理：

。

读图练习（五）

读手压阀装配图并回答问题
(1)手压阀由 种 共 个零件组成，其中标准件有 种 件。
(2) 该装配体用了 图形来表达，其中主视图采用了 ，左视图中有 处作了 ，A向为 在件10杠杆上采用了 画法，并作了一个 。
(3)件8小轴与件4托架采用的是 制的 配合，件8小轴与件10杠杆采用的是 制的 配合，件4托架与件1阀座采用的是 制的 配合，件4托架与件10杠杆采用的是 制的 配合。
(4)件4托架和件10杠杆由 联接，件4托架和件1阀座之间由 定位 联接，件7压盖螺母和件l阀座由
联接。
(5)件7 压盖螺母和件1的外形从 中可以看出是 ，件12六角接头的下部外形从 中可以看出是
。
(6)件5填料的材料是 ，件l1衬片的材料是 它们的作用是 。
(7)简述手压阀的工作原理：

。

读图练习（六）

1)读图填空
(1)这个装配图的名称是 ，共由 种零件组成，其中有 种
是标准件。图样由 个图形组成，主视图主要采用 剖，左视图采用 剖，俯视图采用 剖还有 、 及 。
（2)序号7与序号10是通过序号 联接，序号3与序号2通过序号 接固定，剖面图上标注“16×16”
表示序号 右端的形状，其对边尺寸为 。
(3)序号4活动钳身是依靠序号列 的转动来带动序号 螺母移动，从而带动序号4运动的；
序号5是用序号 来固定的。
(4．)图中∅24H9/f8是序号 与 的配合代号，其基本尺为∅ ，
配合为 制，公差等级孔为 级，轴为 级，配合性质为 配合。在零件图中，
孔应标注为 ，轴应标注 。图中的总体尺有 、 、 ，安装尺寸有 配合尺寸有 、 、 、 。
(5)图中∅14H9/f8是序号 与序号 的配合代号，配合为 制，配合性质为 配合。
图中80 H9/f8是序号 与序号 的配合代号，配合为 制，配合性为 配合。
2)拆绘零件的必要视图
(1)拆绘序号零件2、4的必要视图。
(2)拆绘序号零件5、6、7、10的必要视图，并标注尺寸（尺寸从图中量取，数值取整数）。
