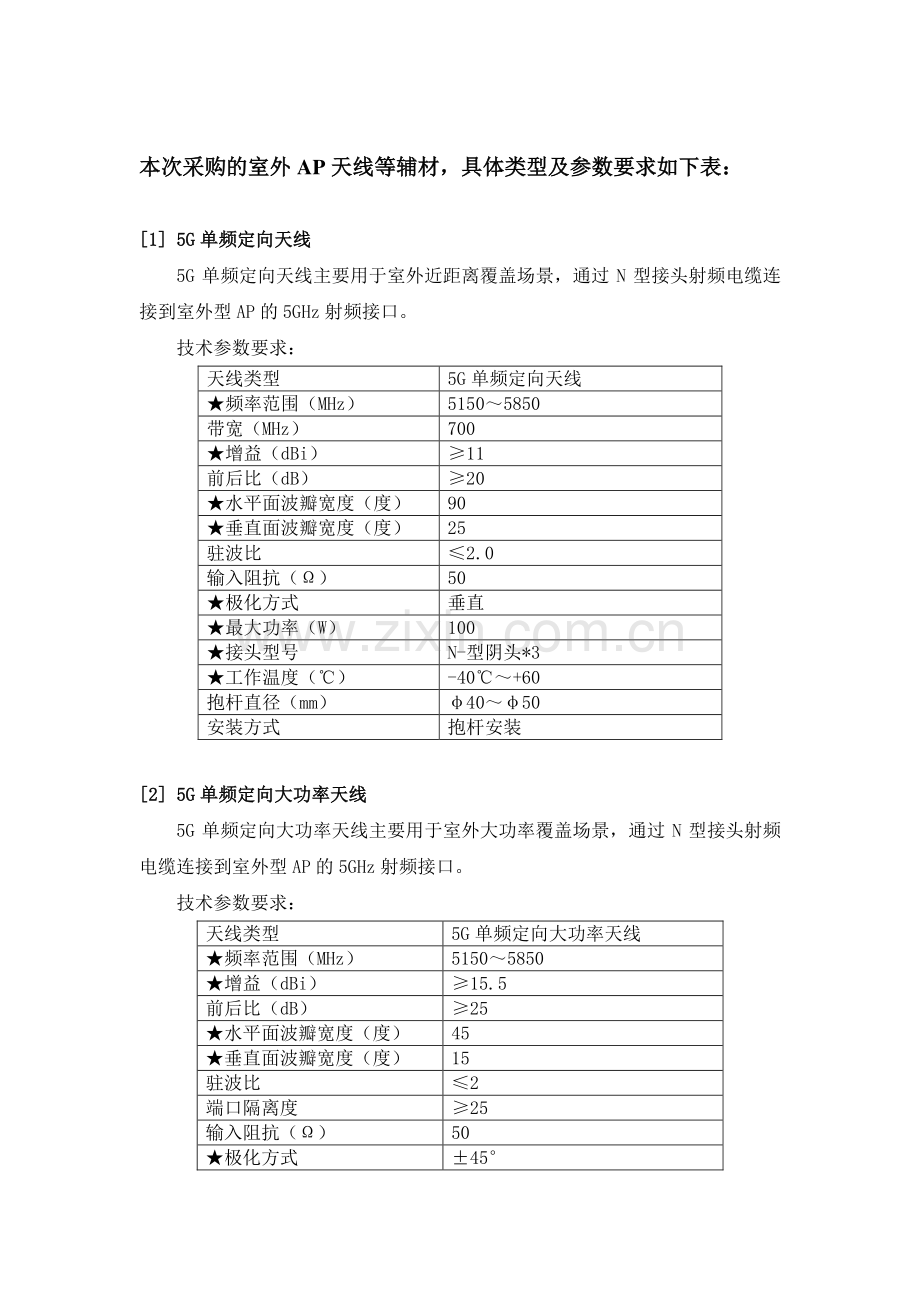

本次采购的室外AP天线等辅材，具体类型及参数要求如下表：
[1] 5G单频定向天线
5G单频定向天线主要用于室外近距离覆盖场景，通过N型接头射频电缆连接到室外型AP的5GHz射频接口。
技术参数要求：
天线类型
5G单频定向天线
★频率范围（MHz）
5150～5850
带宽（MHz）
700
★增益（dBi）
≥11
前后比（dB）
≥20
★水平面波瓣宽度（度）
90
★垂直面波瓣宽度（度）
25
驻波比
≤2.0
输入阻抗（Ω）
50
★极化方式
垂直
★最大功率（W）
100
★接头型号
N-型阴头*3
★工作温度（℃）
-40℃～+60
抱杆直径（mm）
φ40～φ50
安装方式
抱杆安装

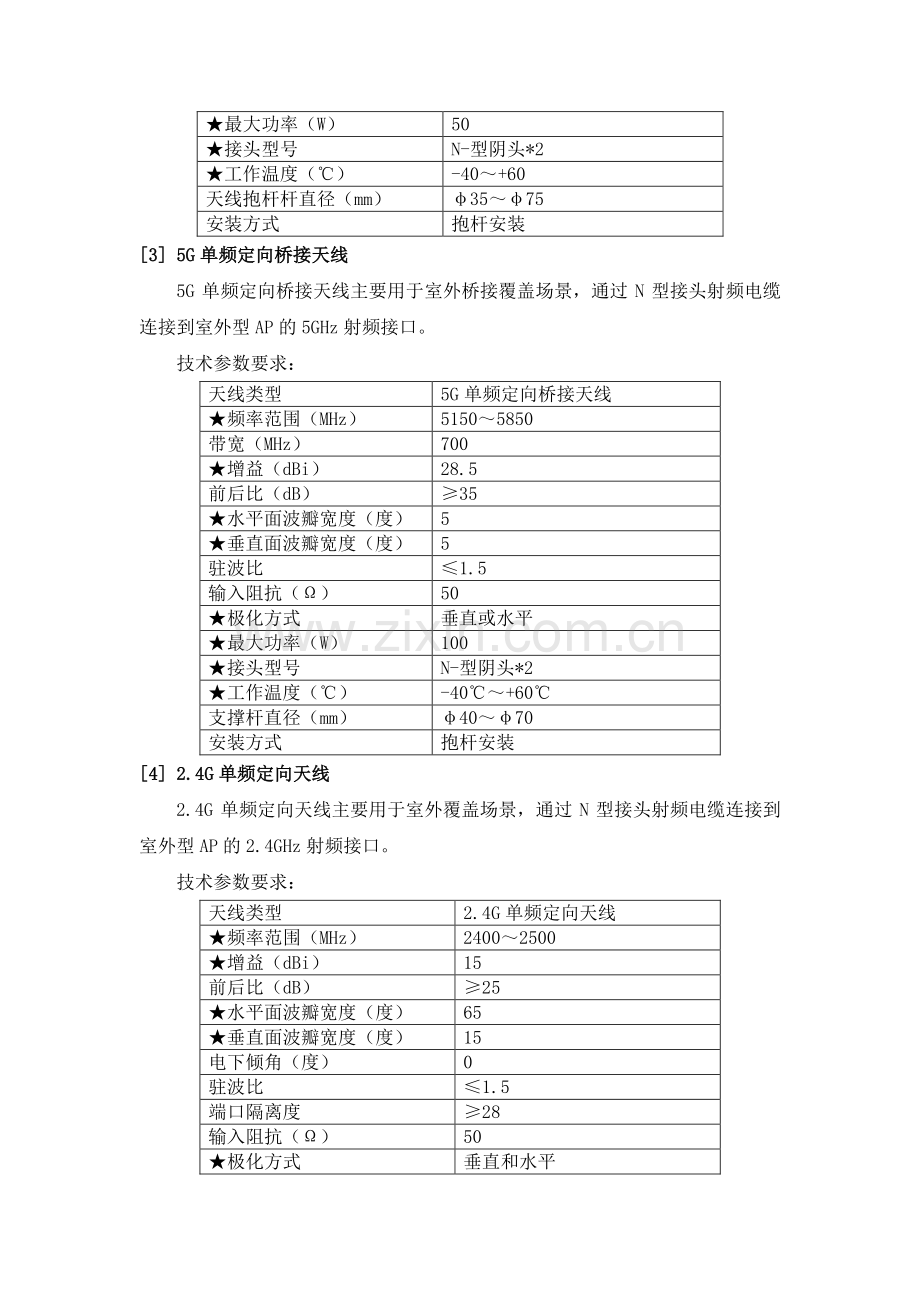

[2] 5G单频定向大功率天线
5G单频定向大功率天线主要用于室外大功率覆盖场景，通过N型接头射频电缆连接到室外型AP的5GHz射频接口。
技术参数要求：
天线类型
5G单频定向大功率天线
★频率范围（MHz）
5150～5850
★增益（dBi）
≥15.5
前后比（dB）
≥25
★水平面波瓣宽度（度）
45
★垂直面波瓣宽度（度）
15
驻波比
≤2
端口隔离度
≥25
输入阻抗（Ω）
50
★极化方式
±45°
★最大功率（W）
50
★接头型号
N-型阴头*2
★工作温度（℃）
-40～+60
天线抱杆杆直径（mm）
φ35～φ75
安装方式
抱杆安装
[3] 5G单频定向桥接天线
5G单频定向桥接天线主要用于室外桥接覆盖场景，通过N型接头射频电缆连接到室外型AP的5GHz射频接口。
技术参数要求：
天线类型
5G单频定向桥接天线
★频率范围（MHz）
5150～5850
带宽（MHz）
700
★增益（dBi）
28.5
前后比（dB）
≥35
★水平面波瓣宽度（度）
5
★垂直面波瓣宽度（度）
5
驻波比
≤1.5
输入阻抗（Ω）
50
★极化方式
垂直或水平
★最大功率（W）
100
★接头型号
N-型阴头*2
★工作温度（℃）
-40℃～+60℃
支撑杆直径（mm）
φ40～φ70
安装方式
抱杆安装
[4] 2.4G单频定向天线
2.4G单频定向天线主要用于室外覆盖场景，通过N型接头射频电缆连接到室外型AP的2.4GHz射频接口。
技术参数要求：
天线类型
2.4G单频定向天线
★频率范围（MHz）
2400～2500
★增益（dBi）
15
前后比（dB）
≥25
★水平面波瓣宽度（度）
65
★垂直面波瓣宽度（度）
15
电下倾角（度）
0
驻波比
≤1.5
端口隔离度
≥28
输入阻抗（Ω）
50
★极化方式
垂直和水平
★最大功率（W）
100
★接头型号
N-Female*2
★工作温度（℃）
-40～+70
支撑杆直径（mm）
40～70
安装方式
抱杆安装
[5] 2.4G/5G双频全向天线
2.4G/5G双频全向天线主要用于室外覆盖场景，通过N型接头射频电缆连接到室外型AP的2.4GHz和/或5GHz的射频接口。
技术参数要求：
天线类型
2.4G/5G双频全向天线
★频率范围（MHz）
2.4G：2400～2483
5G：5150～5850
★带宽（MHz）
83
700
★增益（dBi）
6
8
驻波比
≤1.5
输入阻抗（Ω）
50
★极化方式
垂直
★最大功率（W）
20
★接头型号
N-型阴头*6
★工作温度（℃）
-40℃～+60℃
安装方式
抱杆安装

[6] 2.4G/5G双频定向天线
2.4G/5G双频定向天线主要用于室外覆盖场景，通过N型接头射频电缆连接到室外型AP的2.4GHz和/或5GHz的射频接口。
技术参数要求：
天线类型
2.4G/5G双频定向天线
★频率范围 (MHz)
2400～2500
5150～5850
极化方式
±45°
★增益 (dBi)
2×11.5
2×15
电下倾角(°)
0
★半功率波瓣宽度 (°)
水平面:65
垂直面:30
水平面:65
垂直面:12
前后比 (dB)
≥20
交叉极化鉴别率(dB)
≥15
端口隔离 (dB)
≥28
≥25
输入阻抗 (Ω)
50
电压驻波比
≤1.5
≤1.7
★最大功率 (W)
200
50
★接头型号
N-Female*4
★工作温度（℃）
-40～+60
安装方式
抱杆安装

[7] 2.4GHz 单频室外定向天线
电气性能
频率范围
2400 – 2483MHz
增益
14dBi
水平波瓣宽度
90度
垂直波瓣宽度
10度
前后比
≥23db
驻波比
≤ 1.5
极化式
垂直极化
输入阴抗
50Ω
耐功率
100w
机械性能
天线重量
3kg
抗风能力
60m/s
天线体积
680 X 120 X 60mm
天线接口方式
N-K

[8] 2.4G室外全向天线
电气性能
频率范围
2400 – 2483MHz
增益
8dBi
水平波瓣宽度
360度
垂直波瓣宽度
16度
驻波比
≤ 1.5
极化式
垂直极化
输入阴抗
50Ω
耐功率
100w
机械性能
天线重量
0.47kg
抗风能力
60m/s
天线体积
Φ30 X 690mm
天线接口方式
N-K

[9] 5.8 GHz 室外定向天线
电气性能
频率范围
5725 – 5850MHz
增益
18dBi
水平波瓣宽度
60度
垂直波瓣宽度
8度
前后比
≥25db
驻波比
≤ 1.5
极化式
垂直极化
输入阴抗
50Ω
耐功率
100w
机械性能
天线重量
3.5kg
抗风能力
60m/s
天线体积
600 X 175 X 60mm
天线接口方式
N-K

[10] 5.8 GHz 室外全向天线
电气性能
频率范围
5725 – 5850MHz
增益
12dBi
水平波瓣宽度
360度
垂直波瓣宽度
7度
驻波比
≤ 1.5
极化式
垂直极化
输入阴抗
50Ω
耐功率
100w
机械性能
天线重量
0.55kg
抗风能力
60m/s
天线体积
Φ25 X 750mm
天线接口方式
N-K

[11] 2.4GHz 室外MIMO定向天线
电气性能
频率范围
2400 – 2500MHz
增益
2×11±0.5 dBi
水平波瓣宽度
60±5°
垂直波瓣宽度
30±5°
驻波比
≤ 1.5
极化式
±45°
输入阴抗
50Ω
耐功率
100w
机械性能
天线重量
0.56kg
抗风能力
60m/s
天线体积
200×120×30
天线接口方式
N-Female×2

[12] POE供电防雷一体化模块
一体化防雷大功率POE电源注入器，主要功能是一个AC/DC电源适配器，带有POE注入功能，通过RJ45网口（4/5，7/8PIN）提供POE电源给AP等PD设备，并同时提供千兆数据连接，网口和电源口都具有较高的防雷等级，适合于给室外设备供电。该产品可以给满足802.3at标准的设备供电。
内置的AC/DC电源适配器具有高效率，宽输入电压范围。
POE供电模块为外置电源，输出规格为52V/0.7A；还具有输出短路保护、输出过流保护、输出过压保护等功能。
技术参数要求：
项目
指标
★额定输入电压
100V AC～240V AC；50/60Hz
★最大输入电流
1.5A
★标称放电电流
3kA 8/20μs
★输出电压
52V
输出电流
0.7A
★输出功率
≥36W
★端口数量及类型
1*电源输入线，1*信号&电源输出线，1*信号输入线，1*接地端子，
★AC口防雷指标
差模：±6KV（耦合阻抗0欧姆）
共模：±6KV（耦合阻抗0欧姆）
1.2/50μS（8/20μS）混合形
★网口防雷指标
Data口
共模/差模±1.5kV，1.2/50μS（8/20μS）混合波形，内阻为2ohm，外阻为10ohm
Data&Power口：
共模±6kV/差模±1.5kV，10/700μS波形，内阻为15ohm，外阻为25ohm
工作 / 贮存环境温度
-10°C～+50°C / -40°C～+70°C
工作 / 贮存环境湿度（无冷凝）
5%～95%

[13] 全频段天馈防雷器
此天馈防雷器用于室外型AP和天线之间，可以支持2.4GHz和5GHz频段，起防雷作用。
技术参数要求：
项目
指标
★接口
一端为N型公接头、另一端为N型母接头
★传输频率
2.4-6.0GHz
★标称放电电流
10KA，8/20μS
★最大放电电流
20KA，8/20μS
★电压保护水平
20V，8/20μS，10kA
50V，1.2/50μS,4kV
最大功率输入
100W
★电压驻波比
≤1.2
★插入损耗
≤0.3dB
★防水等级
IP67

[14] 2.4G天馈防雷器
电气性能
频率范围
DC-2500MHz
前后比
≥25bB
驻波比V.S.W.R
≤1.5
放电开始电压
DC230V
输入阻抗
50Ω
插入损耗
0.1Db
峰值功率
200W
接口方式
NF – NM

[15] 5.8G天馈防雷器
电气性能
频率范围
DC-6000MHz
前后比
≥25bB
驻波比V.S.W.R
≤1.2
放电开始电压
DC230V
输入阻抗
50Ω
插入损耗
0.6Db
峰值功率
200W
接口方式
NF – NM

[16] POE供电模块
接口
1个10/100 /1000M以太网数据输入端口（RJ-45），1 个10/100/1000M以太网数据输出端口（RJ-45）
输出电压/功率
+50V/15.4watts
尺寸（长X宽X高）
≤53 mm x 32.5mm x 166 mm
重量
≤200g
工作温度
0 ~ 40 ℃
工作湿度
5~95% (无凝结)
存储温度
- 20 ~ 70 ℃
存储湿度
5~95% (无凝结)

[17] POE+供电模块
接口
1个10/100 /1000M以太网数据输入端口（RJ-45），1 个10/100/1000M以太网数据输出端口（RJ-45）
输出电压/功率
+53V/30watts
尺寸（长X宽X高）
≤87.9 mm x 51.3 mm x 166 mm
重量
≤350g
工作温度
0 ~ 40 ℃
工作湿度
5~95% (无凝结)
存储温度
- 30 ~ 85 ℃
存储湿度
5~95% (无凝结)
