多高层建筑结构体系概述.ppt

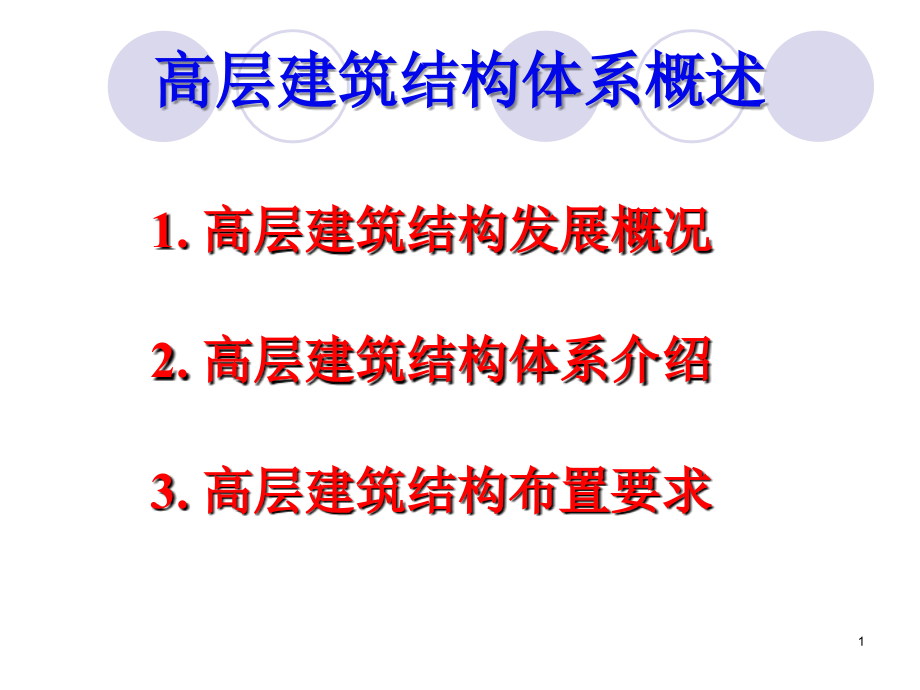

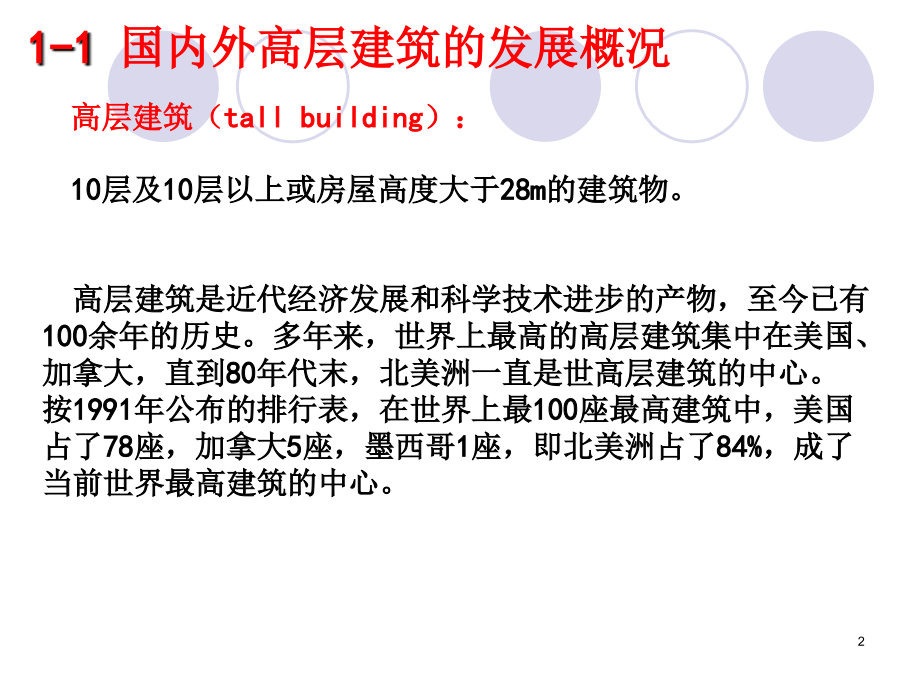

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,高层建筑结构体系概述,1.高层建筑结构发展概况,2.高层建筑结构体系介绍,3.高层建筑结构布置要求,1,高层建筑是近代经济发展和科学技术进步的产物，至今已有,100余年的历史。多年来，世界上最高的高层建筑集中在美国、,加拿大，直到80年代末，北美洲一直是世高层建筑的中心。,按1991年公布的排行表，在世界上最100座最高建筑中，美国,占了78座，加拿大5座，墨西哥1座，即北美洲占了84%，成了,当前世界最高建筑的中心。,1-1,国内外高层建筑的发展概况,高层建筑（tall building）：,10层及10层以上或房屋高度大于28m的建筑物。,2,(1)我国古代高层建筑的发展,公元524年在河南建造了,嵩岳寺塔,(15层筒体结构，高50m),公元704年在西安建造了,大雁塔,(7层砖木结构，总高64m),1.我国高层建筑的发展,3,公元1055年在河北定县建造了,料敌塔,(11层筒体结构，高82m),公元1056年山西建,造了,应县木塔,(9层，高67m)，堪称世界木结构的奇迹,4,初步发展，20层以下的框架结构,1959年建成的,北京民族饭店,(12层，高47.4m),1964年建成了,北京民航大楼,，(15层，高60.8m),1966年建成了,广州人民大厦,(,18层，高63m),(2)我国近代高层建筑的发展,第二阶段为70年代,2030层，主要用于住宅、旅馆、办公楼,1974年建成的,北京饭店新楼,(,20层，高87.4m，是当时北京最高的建筑),1976年建成的,广州白云宾馆,(33层、高114.05m),上海漕溪路20幢12,16层剪力墙住宅楼；,北京前三门40幢9,16层大模板施工的剪力墙住宅楼),第一阶段,从,新中国成立到60年代末,5,（1）高层建筑兴建速度加快,19901994年间，每年建成10层以上建筑在1000万平方米以上，占全国已建成的高层建筑的40%,（2）超高层建筑的发展,高层建筑的发展及层数和高度增长更快，建成了多座200米以上的高层建筑,第三阶段为80年代,仅1980,1983年所建的高层建筑就相当于1949年以来30多年中所建高层建筑的总和。,第四阶段从90年代开始,6,北京饭店新楼,7,广州白云宾馆：,3600,4000,8000,8000,66000,3000,36000,3000,66000,8000,8000,4000,3600,70000,7850,7850,2300,33层，112.45米，剪力墙结构，1976年建成，国内首栋百米高层。,8,深圳,发展中心大厦,，(43层，高165.3m，,加上天线的高度共185.3m)，是我国第一座,大型高层,钢结构,建筑。,9,广州国际大厦,，,(63,层，高,200m),10,北京京广中心大厦,，,(57,层，高,208m),11,上海明天广场,：60层，238m，最高的框架剪力墙结构，98年建成。,12,上海金茂大厦,，(钢结构，88层，高420m),金茂大厦是由中国上海对外贸易中心股份有限公司独家投资5.6亿美元建设的一座88层的超高层大厦，建筑高度420.5米，建筑面积28.9万平方米，于1998年8月28日竣工。总用钢量14000t，钢筋混凝土核心筒，外框钢骨混凝土及钢柱。设计者为美国S.O.M事务所。,13,上海环球金融中心,由日本森大厦株式会社的全额子公司森海外株式会社及日本具有代表性的银行、保险公司、商社等36家企业，偕同政府系统机构日本海外经济协力基金(OECF)联合投资的上海环球金融中心，总投资逾750亿日元。位于陆家嘴金融贸易区，建筑总面积335,420平方米，地下3层，地上94层。建成后的高度达460米。总用钢量26000t，钢筋混凝土核心筒，外框钢骨混凝土及钢柱，目前正在施工基础。,14,央视新台址,央视新台址建设工程位于北京朝阳区东三环中路、北京商务中心区的核心地段，占地面积18.7万平方米，总建筑面积55万平方米,230m。央视新台址建设工程总投资约50亿元人民币，2003年10月开工建设，2008年正式运行,。,15,大连远洋大厦,大连远洋大厦由大连远洋运输公司、中远房地产开发公司与美国ESPIRIT公司联合投资14.8亿人民币开发的集五星级酒店和甲级写字楼为一体的智能大厦。总建筑面积14.8万平方米。其中：A座为五星级酒店，地上51层，总高200.8m。钢筋混凝土核心筒，外框钢框架。设计、加工、安装全部国产化。,16,高耸建筑：,电视塔、微波塔、通讯塔等,东方明珠电视塔,东方明珠广播电视塔座落在上海浦东新区黄浦江畔，以其468米的高度成为亚洲第一高 塔。她于1991年3月开始建造，1994年11 月完工，总重量达12万吨，总投资8.3亿元人民币。,东方明珠塔由三根直径为九米的擎天立柱、太空舱、上球体、下球体、五个小球、塔座和广场组成。,17,台北101,长宽各150m，总面积30277m2，塔高508m，世界第一高，26层以上以8层为一单元。主要由巨柱、核心系统及外伸桁架梁。巨柱自地下5层至地上90层，最大尺寸为2.4mx3m。,直径5.5m，中670t的阻尼器,18,第一阶段,是19世纪中期以前，由于主要建筑材料是砖石和木材，以及设计手段和施工技术的限制，欧美国家一般只能建造6层及以下的建筑。,2.国外现代高层建筑的发展,第二阶段,是,19,世纪中期开始的,20,世纪,50,年代初,1855年发明了电梯系统，使人们建造更高的建筑成为可能,家庭保险公司大楼,(Home Insurance Building)，11层，高55m，建于1884,1886年，采用铸铁框架承重结构，标志着一种区别于传统砌筑结构的新结构体系的诞生,从1884年到19世纪，高层建筑已经发展到了采用钢结构，建筑物的高度越过了100m大关。,1898年建成的纽约Park Row大厦（30层，118m）是19世纪世界上最高的建筑。,第三阶段从,20,世界,50,年代开始,由于在轻质高强材料、抗风抗震结构体系、施工技术及施工机械等方面都取得了很大进步以及计算机在设计中的应用，使得高层建筑飞速发展,美国是世界上高层建筑最多的国家,19,世界上最早的钢筋混凝土框架结构高层建筑，是1903年在美国辛辛那提建造的,因格尔斯大楼,，16层，高64m。,1931年美国纽约曼哈顿建造了102层、高381m的著名的,帝国大厦,(Empire State Building)，它保持世界最高建筑达41年之久,这一时期,虽然高层建筑有了比较大的发展,但受到设计理论和建筑材料的限制,结构材料用量较多、自重较大，且仅限于框架结构，建于非抗震区,20,1972年在,纽约,建造了,世界贸易中心大楼,(World Trade Center Towers)，110层，高402m，钢结构,21,1974年美国在芝加哥又建成了当时世界最高的,西尔斯大厦,(Sears Tower)，110层，高443m，钢结构。,22,进入90年代，亚洲成为经济发展最快的地区，西太平洋沿岸的日本、朝鲜、韩国、中国大陆、台湾、新加坡和马来西亚等国家和地区，陆续建成了超过200m、300m的高层建筑。1990年至今，世界上新建的最高建筑，几乎全部集中在这一地区。,一般高度的高层建筑（80150米）更是大量兴建,朝鲜平壤市的,柳京饭店,，地面以上101层，高3054m，钢筋混凝土结构,位于马来西亚吉隆坡的,双塔高层建筑,，85层，高450m，钢筋混凝土结构,21世纪，亚洲成为新的高层建筑中心,23,马来西亚双塔楼,：,88层，450米，框筒结构，1996年建成。,24,上部为四个三角形巨型空间桁架,平面52m,52m,第二层为转换层，设置跨度为52m的周边空腹桁架和中部四角锥桁架作为巨型框架梁，最后传递给四根巨型角柱,香港中国银行,25,(1)世界高层建筑委员会1972年建议，将高层建筑划分为以下四类：,第一类：9,16层，高度不超过50m;,第二类：17,25层，高度不超过75m;,第三类：26,40层，高度不超过100m;,第四类：40层以上，高度100m以上。,1-2 高层建筑的特点,1、高层建筑的分类,：,(2)我国对高层建筑的分类：,我国民用建筑设计通则(JGJ37-87)中规定：,10层及10层以上的民用建筑和总高度超过24m的公共建筑及综合性建筑为高层建筑。,建筑高度超过100m的建筑均为超高层建筑。,26,2 高层建筑的特点,A.高层建筑中，水平荷载和地震作用对结构设计起着决定性的作用。,B.动力反应不可低估；,C.结构轴向变形、剪切变形以及温度、沉降的影响加剧；,D.材料用量、工程造价呈抛物线关系增长。,荷载效应的最大值(轴力N、弯矩M和位移,)可用下列式子表达：,N=WH=f(H),M=qH,2,/2 =f(H,2,),=qH,4,/8EI =f(H,4,),27,内力或位移,=f(H,4,),M=f(H,2,),N=f(H),H,结构内力、位移与高度H的关系,28,2.多层与高层建筑物的结构体系介绍,29,结构体系,结构抵抗外部作用的构件单元组成方式,框架,剪力墙,筒体,高层建筑的,基本的抗侧力单元,30,框架结构是由梁和柱刚性连接的骨架结构。,2.1 框架结构,框架结构是多层房屋的主要结构形式，也是高层建筑的基本结构单元。,31,框架结构体系,优点：布置灵活；,缺点：侧向刚度较小。,北京长富宫中心,26层，90.85m，89年建成。,4000,8000,8000,8000,8000,8000,4000,4000,5800,4000,5800,6200,32,框架结构体系,(a)横向框架体系；(b)纵向框架体系,Back,33,（1）,框架结构的承重结构和围护、分隔构件完全分开，墙只起围护和分隔作用。,（2）,框架结构平面布置灵活，能够满足生产工艺和使用功能的要求。,（3,）框架结构采用的材料是型钢和钢筋混凝土，有很好的抗压和抗弯能力，由于梁、柱刚接，抗侧移和抗振动能力强，因此，其抗震性、整体性和延通性较好，适用于多层和高度不超过60m的高层建筑。,框架结构的特点,框架结构的类型,（1）按构件组成划分,有梁板式结构（由梁、板、柱三种基本构件组成的骨架结构）和无梁式结构（由板和柱子组成的骨架结构）两种类型。,34,（,2）按框架的施工方法划分,现浇整体式框架,框架全部构件均在现场浇注成整体，具有整体性和抗震性能好、构件尺寸不受标准构件限制的特点。,装配式框架,框架全部构件采用预制装配，具有可加快施工进度、提供建筑工业化程度的特点，但节点构造刚性差，抗震性差。,半现浇框架,梁、柱现浇，楼板预制或现浇，预制梁板，具有梁柱整体性好、可节约模板的特点。,装配整体或框架,预制梁、柱，装配时通过局部现浇混凝土使构件连接成整体，结构的整体性和抗震性介于现浇和装配式构件之间，保证了节点的刚度，比全现浇节省模板，加快了施工进度，但增加了后浇混凝土的工序。,35,（1）布置原则,建筑平面形状和立面体型宜简单、规则，使各部分刚度均匀对称。,控制结构的高宽比（一般高宽比设为57），减少结构在水平荷载下产生的侧移。,房屋的总长度宜控制在最大伸缩缝间距内，减少温度裂缝。,框架结构的平面布置方式,框架梁宜拉通、对直，框架柱宜上下对中，梁柱轴线宜在,同一竖向平面内。,尽量统一柱网及层高，以减少构件种类规格，简化设计及施工。,（2）柱网及层高,框架结构的柱网由柱距和跨度组成。框架结构的柱网尺寸和,层高主要由使用功能的要求决定，并符合建筑模数，力求柱面,简单规则，便于布置模板。,36,民用建筑的柱网及层高,民用建筑的类型多，功能要求各不相同，因此柱网和层高的变化也大，但对于一般民用建筑可以做到定型化。,柱网一般以300mm为模数，如住宅、旅馆的框架结构柱网尺寸，柱距可采用6.3m、6.6m和6.9m，跨度可采用4.8m、5.1m、6.0m、6.6m和6.9m，层高为3.0m、3.3m、3.6m、3.9m和4.2m。,工业建筑的柱网及层高,工业建筑柱网布置可分为【内廊式】和【跨度组合式】两种。,【内廊式】柱网的常用尺寸：柱距为6.0m，跨度一般采用6.0m、6.6m和6.9m，走廊宽一般为2.4m、2.7m和3.0m。,【跨度组合式】柱网的常用尺寸：柱网采用6.0m，跨度采用6.0m、7.5m、9.0m和12m。层高一般为3.6m、3.9m、4.5m、4.8m和5.4m。,37,框架柱网布置简单、规则、整齐，对结构是非常有利的，经济效果也好。但有些建筑平面采用周边复杂的形式来表示建筑艺术的效果，这就出现了在复杂的建筑平面形式上力求简单的柱网布置的协调问题。,38,（,3）平面布置,横向框架承重布置,（图6.8（b）,这种布置以横向框架作为主要承重框架，横向的梁为框架主梁，纵向的梁为连系梁，具有结构合理，利于立面处理和屋内采光等特点，但只适用于非地震区。,纵向框架承重布置,（图6.8（c）,这种布置以纵向框架作为主要承重框架，纵向的梁为框架主梁，横向的梁为连系梁，有利于楼层净高的有效利用，同时房间的划分比较灵活，但横向刚度差，不适用于地震区。,主要承重框架纵横两个方向布置,（图6.8（d）,当房屋平面为正方形（或接近正方形）或房屋有抗震设防要求时，两个方向的受力相差较小，此时两个方向的框架都应具有足够的强度和刚度，故应采用纵横两个方向的框架作为主要承重框架，这种布置适用于地震区。,39,Back,图6.6 工业建筑框架结构体系,40,图6.8 框架结构平面布置,Back,41,（1）框架剪力墙结构,框架剪力墙结构的概念,框架剪力墙是由框架与剪力墙组合而成的结构体系。在整个框架剪力墙结构体系中，框架与剪力墙同时存在，剪力墙承担绝大部分的水平荷载，而框架则承担竖向荷载为主，两者共同受力，合理分工。,如图所示,。,2.2 剪力墙结构体系的类型及适用范围,42,框架剪力墙结构体系,43,框架,剪力墙结构体系,9,4000=36000,7500,7500,2000,北京民族饭店,59年建成，12层框架剪力墙结构。,44,剪力墙的作用：,剪力墙是一种抵抗竖向荷载引起的轴向作用和风、地震等水平荷载引起的剪切、弯曲作用的结构单元。,剪力墙是建筑物的承重墙，同时也是围护墙和分隔墙，因此，剪力墙的布置必须满足建筑平面布置和结构布置的要求。,剪力墙有较强的承载能力，同时也具有很好的整体性和空间作用，因此，剪力墙作为抗侧力构件用于高层建筑。,受剪力墙间距的限制，建筑物的平面开间布置不灵活，所以用于旅馆、公寓住宅等建筑较为适宜。,剪力墙结构的楼盖结构一般采用钢筋混凝土平板，可不设梁，这样可节约层高。,45,(a),(b),(c),(d),剪力墙的受力特点,试验研究发现，当剪力墙上的洞口较小时（图 a），剪力墙水平截面内的正应力接近线性分布，仅在洞口附近局部区域有应力集中现象发生，但从整体来讲，洞口对墙体内力的影响可以忽略不计，这类剪力墙称为整截面剪力墙。,如果剪力墙上开洞很大，连,系梁和墙肢的刚度均较小（图d），在侧向荷载作用下，墙肢内沿截面高度方向几乎每层均有一个反弯点。但由于连系梁和墙肢的截面尺寸比一般的框架梁柱大得多，因而有别于一般框架，这类剪力墙称为壁式框架。,当剪力墙上开洞介于上述两者之间时，剪力墙的受力性能也介于(a)、(d)两者之间。根据连系梁刚度的大小，这一范围的剪力墙又可以分为整体小开口剪力墙(b)和联肢剪力墙(c),两种,。,46,材料力学方法,1,1,11,整体弯曲应力,局部弯曲应力,实际应力,47,剪力墙分类判别,整体弯曲应力,局部弯曲应力,48,框架剪力墙结构的剪力墙布置,a.,剪力墙宜均匀布置在建筑物的周边、楼梯间、电梯间、平面形状变化和竖向荷载较大等部位。剪力墙最大间距详见表6.1。在实际工程中，剪力墙间距一般在2.5B及30m以内。,b.,平面形状凹凸较大时，宜在凸出部分的端部附近布置剪力墙。,c.,纵横剪力墙宜组成L形、T形和槽形等形式。,d.,剪力墙不宜太长，总高度与长度之比宜大于2。,e.,不宜在伸缩缝和防震缝两侧同时布置剪力墙，纵向剪力墙不宜布置在端部，而应布置在中部。,f.,剪力墙宜贯通建筑物的全高，避免刚度突变。,图6.10,是框架剪力墙结构根据建筑平面几何图形进行剪力墙布置的典型平面。,49,图6.10 框架剪力墙结构的剪力墙布置典型平面,框架剪力墙的适用范围,由于框架剪力墙是以框架为主体、以剪力墙为辅助，以补救框架结构不足的一种组合体系，适用于25层以下的建筑，最高不宜超过30层。,50,框架剪力墙结构的简化分析模型,在竖向荷载下，框架和剪力墙各自承担负荷范围内的楼面荷载，内力计算比较简单；,在水平荷载作用下，框架和剪力墙由于楼盖的联结作用而协调变形，共同工作，其受力特点既不同于单榀框架，也有别于单榀剪力墙。,51,楼盖结构在其平面内的刚度为无限大，平面外刚度可忽略不计；,水平荷载的合力通过结构的抗侧刚度中心；,框架与剪力墙的刚度特征值沿结构高度为常量。,基本假定,由前两条假定可以推断,：在侧向荷载作用下，结构仅有沿荷载方向的位移，在同一楼层标高处，各榀框架和各榀剪力墙的侧移值是相等的。,于是：,可以将所有的框架等效成综合框架；将所有的剪力墙等效成综合剪力墙。,52,将综合框架和综合剪力墙放在同一平面进行分析，而在综合框架与综合剪力墙之间用轴向刚度为无限大的连杆（铰接体系）或连梁（刚接体系）相连接。,框架,剪力墙铰接体系与刚接体系,综合剪力墙,综合框架,连杆,框架剪力墙铰接体系,综合剪力墙,综合框架,连梁,框架剪力墙刚接体系,53,框架与剪力墙的共同工作性能,框架结构,剪力墙结构,自顶层向下，层间位移越来,越大，呈上凹形，与悬臂梁,的剪切变形曲线类似。故称,“剪切型”,自底层向上，位移增量,越来越大，呈下凹形，,与悬臂梁的弯曲变形曲,线类似。故称“弯曲型”,结构的侧移特性,54,（2）普通剪力墙结构,普通剪力墙结构的概念,普通剪力墙结构是全部由剪力墙组成的结构体系，其墙体的布置实际上等于将砌体结构的块体承重墙换成现浇的钢筋混凝土墙。,普通剪力墙结构的结构布置,普通剪力墙结构通常采用平面布置的形式。,钢筋混凝土墙承受全部竖向荷载和水平力，所以剪力墙应双向或多向布置，并且拉通对直，,如图所示,。,55,剪力墙结构体系,56,剪力墙结构体系,优点：侧向刚度大,缺点：布置受限制,广州白云宾馆,33层，112.45米，剪力墙结构，1976年建成，国内首栋百米高层。,3600,4000,8000,8000,66000,3000,36000,3000,66000,8000,8000,4000,3600,70000,7850,7850,2300,57,北京国际饭店,1987年建成，27层，底层层高5m，标准值层层高2.9m，总高度104m，剪力墙厚度为200600mm。,58,对于矩形、L形、T形平面，剪力墙沿两个正交的主轴方向布置；对于三角形平面、T形平面，剪力墙沿三个方向布置；对于正方形、圆形和弧形平面，剪力墙可沿径向及环向布置。,剪力墙的数量在方案设计阶段就要合理地确定，尽量对称、均匀，且数量适当。剪力墙长度不宜过长，过长会导致结构刚度过大，加大抗震能力，不经济。剪力墙为67m的大开间比33.9m的小开间经济，能降低材料用量，增加使用面积。剪力墙上的洞口宜上下对齐，并列布置。,普通剪力墙结构的适用范围,由于普通剪力墙结构全部由纵横墙体组成，其刚度比框架剪力墙结构更好，对于40层以下的高层住宅、高层旅馆、公寓十分通用。,普通剪力墙结构的建筑物高宽比不宜大于6，其高度要考虑抗震要求，地震区7度设防时为139m左右，8度设防时为120m左右，9度设防时为70m左右。,59,（3）框支剪力墙结构,为满足高层建筑多功能、综合用房的需要，顶部楼层采用普通剪力墙结构以满足旅馆和住宅的要求，中部办公用房则需要中、小室内空间同时存在，则宜采用框架剪力墙结构，底部做商店或停车场需要大空间，则宜加大柱网，尽量减少墙体，这样的结构布置称为框支剪力墙结构，,如图所示,。,框支剪力墙结构由于结构底部与上部结构刚度不同，易产生突变，故抗震性差。对抗震要求较高的房屋，宜经过专门的试验研究后方可使用框支剪力墙结构。,60,由若干纵横交接的剪力墙集中到房屋内部或外部形成封闭筒体的骨架称为,筒体结构,。筒体可以由剪力墙组成，也可以由密柱框筒组成,。,2.4 筒体结构,筒体结构的概念,筒体结构的适用范围,筒体结构的空间结构有很大的抗侧力刚度和抗扭能力，同时剪力墙集中布置使建筑平面设计具有很大的灵活性，因此主要用于各种高层和超高层公共建筑。,如美国的汉考克大楼、西尔斯大楼、芝加哥标准石油公司大楼和纽约世界贸易中心大楼等结构，都是筒体结构体系。,61,（1）筒体框架结构,由中央剪力墙核心筒和周边外框架组成的结构称为筒体框架结构，也称框架核心筒结构。,（2）框筒结构,中央为内框架，周边由间距较密的柱子与每层楼层处的深肩梁刚性连接在一起组成矩形网络的外筒体称为框筒结构。,（3）,筒中筒结构体系,（4)束筒结构体系,(5),筒体外伸结构体系,筒体结构的类型,62,筒体结构受力特点,F,B,F,2B/3,T,C,B,整个截面变形基本符合平截面假定。水平荷载下，不仅腹板参与工作，翼缘也完全参与工作。,实腹筒,剪力墙既承受弯矩又承受剪力作用；而筒体的弯矩主要由翼缘承担，剪力主要由腹板承担。,当筒体高宽比小于1时，侧移以剪切变形为主，位移曲线呈剪切型；,当高宽比大于4时，侧移以弯曲变形为主，位移曲线呈弯曲型；,当高宽比介于14之间时，侧向位移曲线介于剪切型与弯曲型之间。,63,框筒,L,实际应力,实际应布,实体筒应力,B,水平荷载,普通框架仅考虑平面内的承载能力和刚度，而忽略平面外的作用；,框筒结构的水平剪力主要有腹板框架承担，整体弯矩则主要有一侧受拉，另一侧受压的翼缘框架承担。,框筒的腹板框架和翼缘框架在角区附近的应力大于实腹筒体，而在中间部分的应力均小于实腹筒体，这种现象称为剪力滞后。,64,框筒结构,简化分析方法,假定,翼缘框架中部若干柱不承担轴力，而其余柱构成的截面符合平截面假定。,L,B,水平荷载,有效翼缘宽度b,有效翼缘宽度b,水平荷载,等效槽形截面的有效宽度,b,取以下三种情况的最小值：框筒腹板框架全宽,B,的,1/2,；框筒翼缘框架全宽,L,的,1/3,；框筒总高度,H,的,1/10,。,将双槽形作为整体截面，利用材料力学公式可以求出整体弯曲应力和剪应力。,65,框架,筒体结构的受力性能类似框架,剪力墙结构。,框架筒体结构和筒中筒结构,对于具有两个相互垂直对称轴的框架,筒体结构，可以在两个方向分别将框架合并为综合框架，将箱形截面的筒体划分为平面剪力墙（带翼缘），然后合并成综合剪力墙。,计算平面剪力墙的截面惯性矩时，每侧翼缘的有效宽度取以下三种情况的最小值：实腹筒体墙厚度的,6,倍；实腹筒体墙轴线至翼缘墙洞口边的距离；实腹筒体总高度的,1/10,。,对于筒中筒结构，将框筒作为普通框架处理，按框架,剪力墙结构进行水平力的分配。,66,筒中筒结构体系,深圳发展中心大厦,67,多筒结构体系,成 束 筒,68,5.1,3.4,37.0,4.0,4.0,4.0,4.0,4.0,3.4,5.1,22.8,35.1,4.5,3.3,3.3,4.5,3.9,3.9,3.9,3.9,3.9,16.8,广东国际大厦,1990年建成，63层，底层层高4m，标准层3m，总高200.18米。外筒平面尺寸35.1m37m，由24根中柱和4根异形角柱组成；内筒为16.8m22.8m的矩形平面，壁厚300700mm。,69,香港中环中心广场,60层，374米，92年建成。,70,框架,筒体结构体系,南京金陵饭店,37层，108米，框架-筒体结构，1983年建成。,71,广州中信大厦,37层，322米高，97年建成,72,美国西尔斯大厦,110层，443米，束筒钢结构，1974年建成。,允许位移900mm，实测460mm。,用钢76000吨，砼55700立方米，安装了102部高速电梯。,150层,5166层,6790层,91层以上,73,筒体外伸,结构体系,74,上海金茂大夏,1998年建成，,框架部分采用了钢骨混凝土，88层，总高度达到421米，是目前中国最高的建筑。,深圳帝王大厦,68层，325m，框架部分为钢结构，96年建成。,75,2.5,框架支撑结构体系,76,香港汇丰银行,2.6,巨型框架结构体系,77,78,（1）优点：,在钢筋混凝土结构基础上，充分发挥钢结构优良的抗拉性能以及混凝土结构的抗压性能,进一步减轻结构重量，提高结构延性,（2）类型,1)用钢材加强钢筋混凝土构件,钢骨钢筋混凝土构件,钢管钢筋混凝土构件,2)部分抗侧力结构用钢结构，另一部分采用钢筋混凝土结构（或部分采用钢骨钢筋混凝土结构）,2.7,组合结构,79,钢骨钢筋混凝土构件,80,钢骨混凝土剪力墙,剪力墙周边有梁和钢骨混凝土柱的剪力墙称为带边框剪力墙；周边没有梁、柱的称为无边框剪力墙。,试验表明,，由于端部设置了钢骨，无边框剪力墙的受剪承载力大于普通钢筋混凝土剪力墙。,混凝土剪力墙中设置钢骨可以很好地解决钢梁或钢骨混凝土梁与剪力墙的连接问题。,钢骨混凝土剪力墙中连梁的截面设计方法与混凝土剪力墙相同。,81,组合结构,82,钢管屈曲破坏,钢管钢筋混凝土构件,83,钢管混凝土结构 工程实例（1）,美国西雅图,双联广场大厦,58层,四根大钢管混凝土柱,混凝土抗压强度133Mpa,直径3.05m,管壁厚30mm,承受60%竖向荷载,84,2),部分抗侧力结构用钢结构，另一部分采用钢筋混凝土结构（或部分采用钢骨钢筋混凝土结构）,上海静安,希尔顿饭店,（钢筋混凝土筒体，钢框架）,香港中国银行(,钢骨钢筋混凝土角柱，横梁及斜撑为钢结构),85,一.世界贸易中心简介（1）,1.世界贸易中心的建筑形式,86,1,.,撞机1,87,2,.,撞机2,88,1,.,倒塌瞬间1,89,二、世界贸易中心倒塌过程（7）,90,3 高层结构布置原则,一、平面布置,简单、规则、对称、减小偏心,高宽比超过限值（表,4-3,）需进行整体稳定性和抗倾覆验算,底层大空间的落地剪力墙数量、间距要求,框架剪力墙结构中的剪力墙间距（表,4-4,）,筒体结构的高宽比不宜太小,91,二、竖向布置,规则、均匀，避免过大的外挑和内收。,竖向规则建筑：,立面局部收紧尺寸不大于该方向总尺寸的25%；,楼层刚度不小于相邻上层刚度的70%，且连续三层的总刚度下降不超过50%。,对于底层大开间建筑，通过增加落地墙体的厚度或提高混凝土等级等措施，使上下层刚度比应控制在一定范围。,三、变形缝设置,92,四、截面尺寸估算原则,（根据变形限制要求）,会使非结构构件破损,会使人感觉不适,竖向荷载会产生较大的附加弯矩,93,94,95,96,97,98,99,100,101,102,
