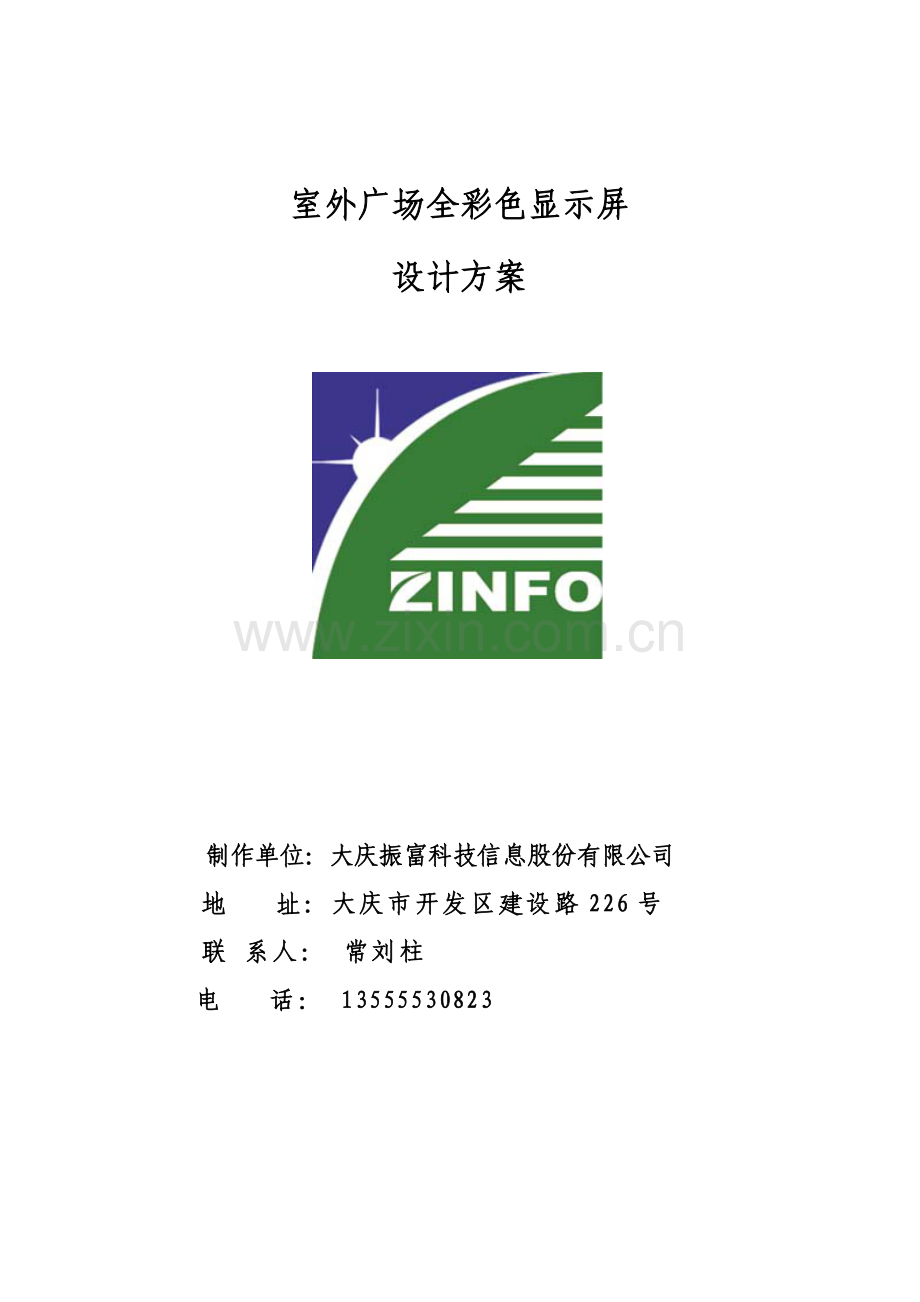

室外广场全彩色显示屏

设计方案

制作单位：大庆振富科技信息股份有限公司
地 址：大庆市开发区建设路226号
联 系人： 常刘柱
电 话： 13555530823

一、系统功能
根据设计院提供的图纸数据该广场上应用的显示屏系统显示比列可为4：3，红绿蓝配色比例为1：6：3，可视角度大，视频效果最极佳，并能完成如下功能:
◆支持多种视频及图文播放方式；
◆电视节目实况转播；
◆图文特技显示功能：具有对图文进行编辑、缩放、流动、动画功能；
◆显示各种计算机信息、图形、图像及三维计算机动画并叠加文字；
◆有多种中文体字体和字型可供选择，同时还可以输入英文、俄文、日文等多种文字；
◆播出方式有单/多行平移、单/多行上下移、左右拉、上下拉、翻页、移动、旋转、缩小、放大、闪烁、开窗、反白、飘雪、滚屏等方式；
◆ 大型活动、文体、庆典活动、背景图象显示、新闻发布、
通知、标语、广告、信息显示；
◆年、月、日、星期、时间（数字时钟、指针时钟）；
◆各种多媒体信息混合编辑、自动播放、循环播放 ；
◆恒流驱动，无晃动感和闪烁感；
◆支持各种音频设备，可与广播系统相连并可实现音像同
步。
二、技术参数
P16室外广场全彩LED显示屏
项 目
参 数
项 目
参 数
显示面积
7.68m*5.76m=44.24㎡
整屏分辨率
480*360
物理点间距
16㎜
白平衡亮度

7000cd/㎡
物理密度
3906点/㎡
水平视角
±140度
像素点组成
2R1G1B
最佳可视距离
≥10米
LED规格
灯驱分离
模组尺寸
256﹡128mm
LED参数
红芯（12mil） 蓝绿芯（14mil）
模组分辨率
16点﹡8点
红：d（625-630）IV：（350-400mcd）
显示模式
标准：1024﹡768
绿：d（520-525）IV：（4200-4500mcd）
控制方式
同 步
蓝：d（465-470）IV：（2000-2200mcd）
供电电压
DC 5Ｖ
最大功耗
900w/㎡
平均功耗
400w/㎡
驱动方式
静态恒流驱动
使用寿命
100000小时
通讯距离
120米（无中继），光纤可加长
通讯方式
100兆网络传输
环境温度
-30－45℃
环境湿度
≤90℅
换帧频率
≥60Hz/s
刷新频率
≥400Hz/s
P12室外全彩LED显示屏
项 目
参 数
项 目
参 数
显示面积
7.68m*5.76m=44.24㎡
整屏分辨率
640*480
物理点间距
16㎜
白平衡亮度

8000cd/㎡
物理密度
3906点/㎡
水平视角
±140度
像素点组成
2R1G1B
最佳可视距离
≥10米
LED规格
灯驱分离
模组尺寸
192﹡96mm
LED参数
红芯（12mil） 蓝绿芯（14mil）
模组分辨率
16点﹡8点
红：d（625-630）IV：（350-400mcd）
显示模式
标准：1024﹡768
绿：d（520-525）IV：（4500-4800mcd）
控制方式
同 步
蓝：d（465-470）IV：（2000-2400mcd）
供电电压
DC5V
最大功耗
12000w/㎡
平均功耗
500w/㎡
驱动方式
台湾聚积5024 1/2扫描恒流驱动
使用寿命
100000小时
通讯距离
120米（无中继），光纤可加长
通讯方式
100兆网络传输
环境温度
-30－45℃
环境湿度
≤90℅
换帧频率
≥60Hz/s
刷新频率
≥400Hz/s

三、工程预算
1、P16工程预算

序号
名 称
数 量
单价(元)
合计(元)
1
P16全彩色显示屏
44.24㎡
12500/㎡
553000
2
控制系统
1套
18000/套
18000
3
DVI显卡
1张
1000/张
1000
4
电视卡
1张
1000/张
1000
5
控制微机
1台
5000/台
5000
6
防水音箱+功放
1套
甲方自备
0
7
播放软件

免
0
8
安装、调试

3000
3000

合 计
以上价格不含税金
581000

2、P12工程预算
序号
名 称
数 量
单价(元)
合计(元)
1
P12全彩色显示屏
44.24㎡
15500/㎡
685720
2
控制系统
1套
25000/套
25000
3
DVI显卡
1张
1000/张
1000
4
电视卡
1张
1000/张
1000
5
控制微机
1台
5000/台
5000
6
防水音箱+功放
1套
甲方自备
0
7
播放软件

免
0
8
安装、调试

3000
3000

合 计
以上价格不含税金
720720

四、售后服务承诺
1、三年内免费维修，不收取任何费用；
2、终身维护，保修期后，只收取损坏器件费用；
3、终身免费技术升级，待有新技术应用于同类产品，将免费进行技术升级；
4、接到报修电话1小时到达现场，一般故障1小时内排除，重大故障24小时内排除；
5、待重大活动，技术人员现场保驾护航；
6、设有专门的售后服务机构——客户服务中心，24小时热线电话，并设专职人员负责售后服务；
五、典型工程
1、哈尔滨松北区江桥LED全彩色显示屏系统（100平方米）
2、黑龙江省同江市人民广场LED全彩色显示屏系统（52平方米）
3、大庆采油六厂广场LED全彩色显示屏系统（56平方米）
4、大庆龙凤区政府全彩色显示屏系统（规格：P6三拼一）
5、大庆博物馆广场LED全彩色显示屏系统（36平方米）
6、大庆商业银行大厦LED全彩色显示屏系统(规格：P16)
7、大庆商业银行各支行室内外双基色显示屏系统（规格：P16）
8、大庆房产局全彩色显示屏系统（规格：全彩P6三合一）
9、大庆龙凤区政府双面显示屏系统（规格：P4.25）
10、大庆市油田教育中心全彩色显示屏系统（规格：P7.62
三拼一）
11、大庆移动通信公司室外双基色显示屏系统（共计：23块）
12、大庆市公积金管理中心显示屏系统
13、大庆市政府会议室显示屏系统
14、大庆市公安局会议室显示屏系统
