天恩仕汽车影音导航系统
产品功能简介：
1、显示触摸液晶屏：触摸界面操作，减少可视按键，增加人机对话方式
2、无线蓝牙技术：贴心蓝牙免提，畅听无忧，安全便捷
3、GPS导航技术：GPS内置，安装方便，操作方便
4、DVD功能：能播放全区DVD碟VCD/CD/MP3/CD-R/CD-RW/WMA/JPEG等格式碟片
5、数字电视功能：数字电视，支持DVB和DMB，能自动进行格式切换
6、方向盘控制：机型具有可学习性电压输入方向盘控制功能，可学习并记忆方向盘功能按键
7、倒车显示：外接倒车后视摄像头，增加驾车安全性
8、USB接口SD卡：支持USB2.0，SD卡双卡设计，无限下载，导航娱
乐两不误
9、前后台控制：实现前台和后台单独工作，可根据需要提供不同的选择，
行车更安全
10、导航手写功能：在导航状态，智能手写输入，使操作方便快捷
产品安装流程
1、安装必备工具：音响专用工具一套、万用电表、十字螺丝刀、平口螺丝刀、盒尺、剥线钳、手电钻、￠8￠10扳手、￠30￠20六花扳手、电工胶带、3M双面胶等。
2、具体安装流程：在因特网上，进入“//”网址的首页，再进入“技术服务与支持”栏目即可看到“专用车型安装图解”。
3、具体车型已有：奥迪A6 丰田皇冠 丰田新皇冠 丰田卡罗拉 丰田锐志 广本08雅阁 本田思域 别克新凯越 别克君越 一汽明锐 福特福克斯 长安马自达3 上海大众斯柯达 现代悦动 领域 上汽迈腾 广本CRV 新飞度 伊兰特 比亚迪F3 现代新胜达 起亚狮跑 朗逸 格蓝德……
产品安装注意事项:
一、 主机安装要求
1、 装机前先启动发动机，检查汽车仪表功能显示、车内按键是否正常，车内外表有无刮花现象，如有问题，及时向客户反映。

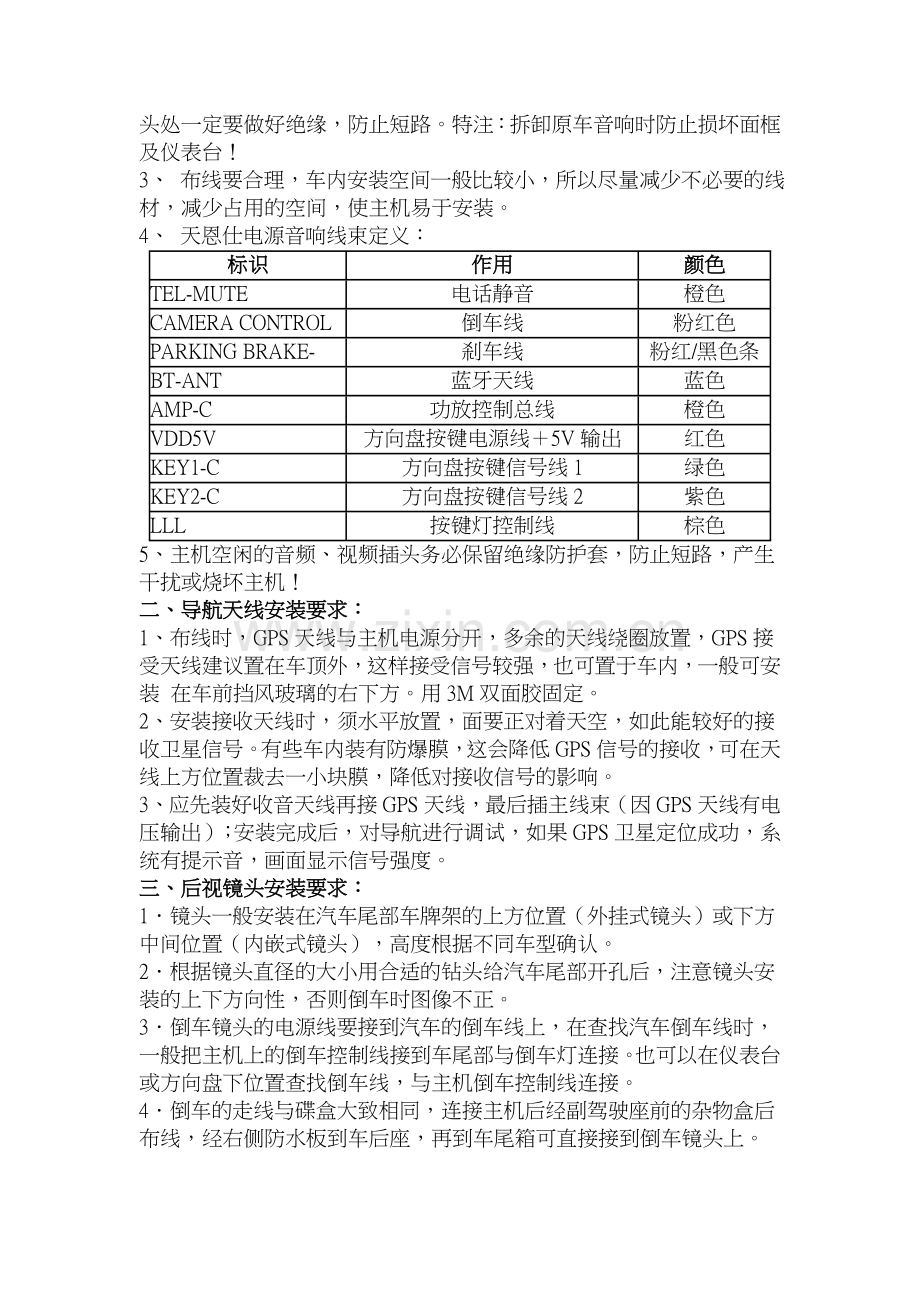

2、 安装过程中注意拆下的汽车配件要放好，避免刮花车内仪表台和保护好车内座椅及饰件，接线时留下的杂物及时处理，不要留在车内，接头处一定要做好绝缘，防止短路。特注：拆卸原车音响时防止损坏面框及仪表台！
3、 布线要合理，车内安装空间一般比较小，所以尽量减少不必要的线材，减少占用的空间，使主机易于安装。
4、 天恩仕电源音响线束定义：
标识
作用
颜色
TEL-MUTE
电话静音
橙色
CAMERA CONTROL
倒车线
粉红色
PARKING BRAKE-
刹车线
粉红/黑色条
BT-ANT
蓝牙天线
蓝色
AMP-C
功放控制总线
橙色
VDD5V
方向盘按键电源线＋5V输出
红色
KEY1-C
方向盘按键信号线1
绿色
KEY2-C
方向盘按键信号线2
紫色
LLL
按键灯控制线
棕色
5、主机空闲的音频、视频插头务必保留绝缘防护套，防止短路，产生干扰或烧坏主机！
二、导航天线安装要求：
1、布线时，GPS天线与主机电源分开，多余的天线绕圈放置，GPS接受天线建议置在车顶外，这样接受信号较强，也可置于车内，一般可安装 在车前挡风玻璃的右下方。用3M双面胶固定。
2、安装接收天线时，须水平放置，面要正对着天空，如此能较好的接收卫星信号。有些车内装有防爆膜，这会降低GPS信号的接收，可在天线上方位置裁去一小块膜，降低对接收信号的影响。
3、应先装好收音天线再接GPS天线，最后插主线束（因GPS天线有电压输出）；安装完成后，对导航进行调试，如果GPS卫星定位成功，系统有提示音，画面显示信号强度。
三、后视镜头安装要求：
1．镜头一般安装在汽车尾部车牌架的上方位置（外挂式镜头）或下方中间位置（内嵌式镜头），高度根据不同车型确认。
2．根据镜头直径的大小用合适的钻头给汽车尾部开孔后，注意镜头安装的上下方向性，否则倒车时图像不正。
3．倒车镜头的电源线要接到汽车的倒车线上，在查找汽车倒车线时，一般把主机上的倒车控制线接到车尾部与倒车灯连接。也可以在仪表台或方向盘下位置查找倒车线，与主机倒车控制线连接。
4．倒车的走线与碟盒大致相同，连接主机后经副驾驶座前的杂物盒后布线，经右侧防水板到车后座，再到车尾箱可直接接到倒车镜头上。
5．安装完成后，挂倒车档，即切换到倒车图像，换档后即切换到原来的状态。
四 加装碟盒安装要求：
1．可选择安装在后尾箱右顶侧，副驾驶座下方等干燥不易受潮的地方；安装前先取下碟盒下的三个木契，否则接通电源时不能进行弹出操作。
2．确定安装位置和角度，调整好防震弹簧位置，防震弹簧须贴上标签防灰尘进入碟盒内部。（若碟盒水平放置时，把碟盒两边的角度调整弹簧都设置在“H”位置）
3．碟盒外壳不能与汽车铁壳短接，否则会产生干扰噪音，故要做好绝缘，在支架底部贴上绝缘垫片，给固定螺丝套上脚垫后再固定碟盒。
4．安装完成后，须对碟盒进行调试，主机可控制碟盒上下碟片，上下选曲等功能。
5．本机只支持三洋系列碟盒（CDC、DVDC）
五、头枕显示屏安装要求：
1．确认主机有音频输出功能；在主驾或副驾枕后开孔固定（安装专车用头枕显示屏最佳）。
2．头枕屏电源线最好接到电源较大的电源线上，以免主机音量开大后头枕因缺电而随声音闪动。
加装功放
一、 安装要求
1． 功放功率较大，需从汽车电瓶直接引电源线接功放器。
2． 功放的电源正极应选用适当保险胆做过流保护。
3． 音频线避免在发电机和点火装置附近走线，防止辐射影响音质。
4． 喇叭线应选用与功率相匹配的线材，注意不要与电源线走一起，以免主电源对喇叭造成音频干扰。
5． 连接信号线时，声道与插口对应好，不能接错。
6． 音频输入输出线应远离电源及汽车电脑线，否则会产生噪声。
7． 功放器的负极线应选用胶粗的电源线，并以最短的距离与车体外壳牢固搭铁，以免产生干扰噪声。
8． 功放控制线说明：功放控制线在影音导航一体机开机时就有12V输出，故在不用功放时，必须把功放控制线绝缘好，防止短路汽车自燃等事故。
二、其它安装要求（暂略）
产品功能的调试
一、 蓝牙免提功能的调试：
蓝牙连接配对：开启手机的蓝牙设备搜索功能，再点击本系统主页面上的“连接”键；当手机与本系统取得信号联系后，手机会显示本系统的名称，连接时手机提示输入系统识别码“8888”；连接配对成功时，页面上显示“CONNECTED OK”。配对成功后，并关主机或断开连接的情形时点击“连接”键可重新建立连接。
蓝牙音乐播放（A2DP）：若手机支持蓝牙音乐播放功能，可把手机的音频传输到车载扬声器系统，播放手机上的音乐。 连接成功后，开启手机上的立体声连接，同时打开手机音乐播放。点击“A2DP”键，出现以下界面：
特注：只有在蓝牙音乐播放界面才可播放手机音乐；只有支持“立体声播放”或“远程控制”的蓝牙手机才可操作音乐播放界面功能，运用本蓝牙系统时，本机与手机的最远距离不得远于3米
拨号功能：可通过屏幕上的数字键输入电话号码拨号或通过手机直接拨号；在通话过程中，点击“切换”键可使通话语音在车载扬声器和手机之间切换；点击“回拨”键将显示上次来电号码
接听功能：当外部有电话打入时，在任何模式下系统将自动切换到蓝牙免提功能界面，并将原模式的播放声音转为来电铃声，且屏幕上将显示来电号码。若接听设置为“自动应答”，来电提示音铃响一次后，将自动接听来电，来电号码显示在号码栏内，通话过程中，按挂机键停止通话。
通过电话本拨号：
编辑预设电话号码：在预设电话号码列表中，点击相应电话号码右边的“编辑”键可进入预设电话号码编辑界面，输入完号码后，点击“确认”键可储存号码.
二、方向盘按键功能的调试：
本功能实现的条件有：
1、 本机方向盘学习功能适用于非总线控制方式的原车方向盘
2、 原车方向盘按键须为电压输入控制方式，即操作每个按键时，向原车音响相应输入端输入不同的电压值，达到控制的目的。
3、 接线时，先找出原车方向盘按键的接地线，按键控制线部分车具有两条，方向盘按键供电线（+5或+10V）然后与本机附带的方向盘连接线对应连接。
备注：当拔掉原车音响主机后，方向盘按键供电线仍有电源时，不需再接驳线电源线；反之，需将天恩仕主机后方向盘连接线优先使用“键控线1”，如按键控制异常再选择“键控线2”并重新学习再使用。
方向盘学习设置：点击屏幕上的“设置菜单”键 →系统设置→方向盘设置→测试→音量+就可以了，接着进行下一个键的学习，如此重复操作，直到原车方向盘上所有的控制键学习完成之后，最后点击屏幕上的完成键显示“设置完成，谢谢”结束学习并退出，此时即可使用原车方向盘控制主机了。
三、双区域功能设置：
双区域功能设置开关：只有当双区域设置为ON时，才能打开后台播放，前台播放：可用 / 键选择前台播放的模式（行车安全，只可听音频）后台播放：可用 / 键选择后台播放的模式（无限制，音频+视频）
四、GPS导航系统的调试：暂略
常见故障及排除：
现象
可能原因
对策
安装后开不了机
（死机）
安装时没先接收音天线
安装时应先接地线即先插收音天线，因为车内饰大部分都是塑料和皮革，很容易产生静电，当正负电源同时插会产生很大电流，很容易烧MCU
使用过程中死机
用户在短时间内对导航系统输入过多指令，或者别的原因使软件反应滞后
按RESET键对导航系统进行复位并重新启动导航系统
所有的DT主机都具有方向盘学习功能，可与市场上80%的车型借用
蓝牙工作频率范围是2.45GHZ，支持A2DP协议功能
白屏（花屏）：没有先接好所有的付线束再插住线束引起的，解决方法按复位键（RESET）
GPS无信号：
1、GPS天线是否外放（有的把天线贴在主机的顶部或藏在仪表盘里面）
2、前挡玻璃是否有金属膜
3、天线街头是否扭好或线有打拆
4、安装时是否先插主线束再接GPS天线解决：1.天线外放在仪表角落或车顶2.天线多余的打圈放3.先装好收音天线在接GPS天线，最后插主线束（因主机GPS天线输出有电压输出），4.刚通时先按一键复位，试机时先试其他功能，过几分钟再进入导航功能
有杂音、干扰音：
1、 开机、关机时从喇叭中发出“嘣”一声，一般是原车有功率放大器或外加功放引起的
解决方法：在线束上加装一个延时器，有四根线：黑色（接地）、黄色（按主机线束红色ACC））、红线（接到原车功放或后加功放的控制线）、白色（接到我们主机的ANT控制线或功放控制线，喇叭线正极）
2、 车发动时
3、 打开大灯或开空调
触摸慢或失灵：1、安装时是否压倒屏
2、支架和主机的固定螺丝是否过长
3、拔地固卡时是否先退出导航系统导航系统在取卡
倒车无信号：
1、倒车控制线（分红线）是否与摄像头电源正并接到倒车但灯正极
2、摄像头视频输出是否连接到倒车视频输入（黄色插头倒车视频）
3、倒车线束主插头是否插在输入（1N）口
收音不停台或收台少：
1、检查收音天线是否连接好已和
2、有的原车有收音放大器控制线是否ANT（蓝色线接好）
3、显示屏上LOC是否关闭（LOC是限制于本地台开关）
屏幕显示请注意开车：检查线束上刹车线（粉黑线）是否接地线
倒车固象淡暗不清或有花点抖动：1、检查电压电流
2、检查摄像头地线搭铁
3、加上继电器
导航无声音：检查导航菜单中是否是合成提示（不要简明提示）
奥迪车有新A4和老A4之分，还有带BOSE音响和不带BOSE音响之分，我们的主机也有两种DT-6219G和DT-6219AG：以后在前门门板喇叭网卓上有BOSE商标的配我们主机DT-6219G，如果没有BOSE商标的配DT-6219AG就可以，每台主机包装里都放有两种线束。
主机是一样，总线是用于控制方向盘、ACC、小灯（背光灯）等功能，于是我们就给消费者选择：1）有的车有方向盘控制ACC、小灯等都受总线控制，加装上总线盒比较值得，有的车没有方向盘控制，只有ACC受控，我们就建议从保险处接一条ACC，因为一个总线盒都要几百元，如果有的车主不想加ACC的话，就卖一个总线盒给他。
