分项工程施工工艺框图.docx

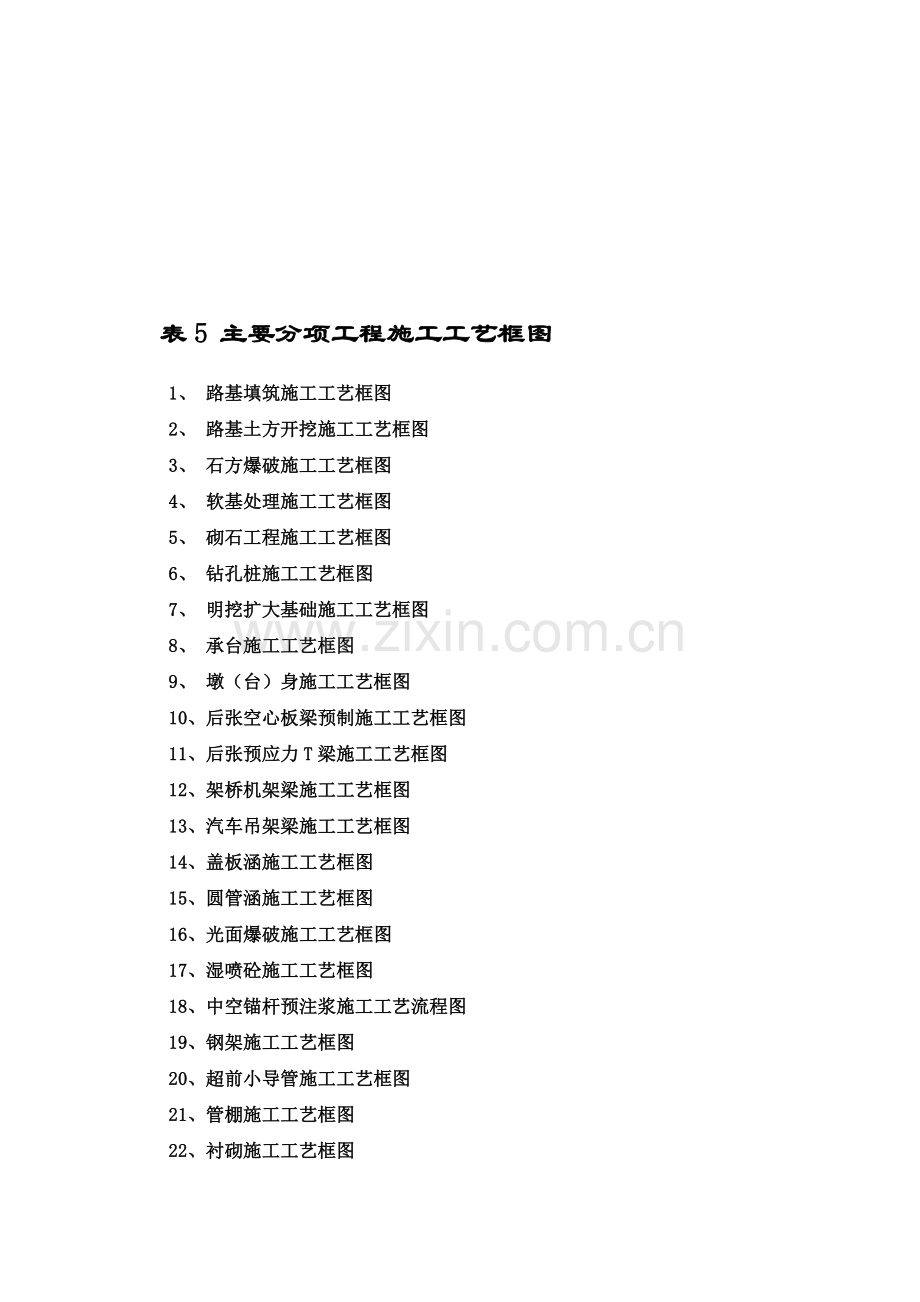

表5 主要分项工程施工工艺框图

1、 路基填筑施工工艺框图
2、 路基土方开挖施工工艺框图
3、 石方爆破施工工艺框图
4、 软基处理施工工艺框图
5、 砌石工程施工工艺框图
6、 钻孔桩施工工艺框图
7、 明挖扩大基础施工工艺框图
8、 承台施工工艺框图
9、 墩（台）身施工工艺框图
10、后张空心板梁预制施工工艺框图
11、后张预应力T梁施工工艺框图
12、架桥机架梁施工工艺框图
13、汽车吊架梁施工工艺框图
14、盖板涵施工工艺框图
15、圆管涵施工工艺框图
16、光面爆破施工工艺框图
17、湿喷砼施工工艺框图
18、中空锚杆预注浆施工工艺流程图
19、钢架施工工艺框图
20、超前小导管施工工艺框图
21、管棚施工工艺框图
22、衬砌施工工艺框图
23、防排水系统施工工艺流程图

路基填筑施工工艺框图

施工准备
测量放样
基底处理
调运土方
土方摊铺推平
分层压实
密实度检测
边坡整修
浆砌护坡植草皮
不合格
合格
挖截水沟
伐树木清理草皮
清理地下构筑物

路基土方开挖施工工艺框图
边沟清理

路堤控制
弃土堆土
边沟开挖
路面整修
堆场设置
边沟截水
场地排水
坡度控制
纵向分段
横向分层
降坡开路
分层开挖
台阶划分
施工准备
除根铲草

中、边桩测设

石方爆破施工工艺框图

现场勘察地形地质及环境

研究爆破方案

爆破设计

平整场地

炮孔定位

钻孔

检查炮孔深度

装药

连起爆网络

警戒

起爆
解除警戒
爆后检查

装碴运输

软基处理施工工艺框图

土工格栅铺设检验
土工格栅铺设检验
材料检验
上下两层土工
连接固定格栅
铺设土工格栅
振动式压路机压路
铺设砂砾垫层
密实度检验
铺设土工格栅
（原地面上铺设）
原地面整平
施工准备

砌石工程施工工艺框图
测量放样

检查、验收、签证
基底处理
基坑开挖、排水

砂浆搅拌
基础施工

石块清洗湿润

质量检查
挂线施工

片石砌筑

砌体勾缝

养生

钻孔桩施工工艺框图
准备工作
开挖埋设护筒
钻机就位
钻孔注浆
泥浆沉淀
泥浆池
泥浆备料
设 置 泥浆泵
钻 进
制作护筒
清 孔
制作钢筋笼
吊装钢筋笼
组拼及检验导管
安装导管
测量沉碴厚度
移走钻机
灌注水下砼
运输砼
备制砼
测量砼面的标高
拔除护筒
截除桩头无损检测

明挖扩大基础施工工艺框图
模 板
基 坑 抽 水
回 填
隐 蔽 检 验
基 础 砼
基 底 处 理
检 验
基 坑 开 挖
测 量 放 样
施 工 准 备
养 护

承台施工工艺流程图
施工准备
测量放线
凿除桩头
绑扎承台钢筋
立承台模板
灌注承台砼
拆模
取试件
检查
养护

墩（台）身施工工艺框图
平整场地
测量放线
基础凿毛
绑扎墩（柱）台身钢筋
立墩（柱）台身模板
灌注砼
拆模
复测
绑扎托盘顶帽（盖梁）钢筋
立模板
灌注砼
砼养护
拆模
砼养护
取试件
取试件
复测垫石标高

后张空心板梁预制施工工艺框图
整修底座、底模
安放钢筋骨架
安装波纹管
浇筑混凝土
养护拆模
穿钢绞线
张拉钢绞线
孔道压浆
端头防锈处理
移梁存放
埋设预埋件
钢筋加工
制作模板
安装校正模板
制作砼试件
压混凝土试件
钢绞线、锚具试验

后张法预应力梁施工工艺流程图底模整平、安放支座预埋板
安设梁体钢筋及波纹管
监理工程师检查
安装模型，校对模板尺寸
监理工程师检查
浇筑砼
养生拆模
冲洗管道，穿钢绞线
张拉、锚固
孔道注浆
封端处理
落梁就位
桥面铺装
结 束
制作钢筋骨架

架桥机架梁施工工艺框图
组装梁架桥机
支撑、联结稳固
抽出滑道、落梁到位
梁板移到位
调试检查
铺设纵向运梁轨道
架桥机前移就位
运梁到架桥机下
吊梁小车左右横移落梁于滑道
前后横梁将梁吊起前移
安放支座
垂直提升梁

汽车吊架梁施工工艺框图

架梁方案及施工准备
墩台、盖梁质量检查
梁体质量检查
支座安装
桥梁运送
梁片安装
架梁质量检查
锚栓安装
质量检验评定
铰接砼灌缝
养 护
检验试件

盖板涵施工工艺框图
基坑开挖
检 验
基底处理
浇筑或砌筑基础砼
浆砌台身
养 护
盖板现浇
防 水 层
回 填
测 量
模板钢筋
检 验
不合格
施工准备
测量放样
基底检查
放样
养 护
台帽砼
绑扎钢筋
模板

圆管涵施工工艺框图
基坑开挖
检 验
基底处理
底座砼
吊装圆管
防 水 层
回 填
测 量
检 验
不合格
施工准备
测量放样
养 护
圆管预制

光面爆破施工工艺框图
光爆设计
放样布眼
定位开眼
钻 眼
清 孔
装 药
联起爆网络
起 爆
通 风
光爆效果检查
地质调查
原因分析
修改光爆设计
否
是

湿喷砼施工工艺框图
砂
水泥
小碎石
水
混 凝 土 拌 合 站
混 凝 土 料 运 输
湿 喷 机
速 凝 剂
高 压 风
喷 嘴
制 取 试 件
受 喷 面

中空锚杆预注浆施工工艺流程图

封闭工作面
钻 孔
材料准备
拌 浆
机具设备检修
准备
工作
插入带锚头的锚杆
联接管路及密封孔口
注浆
结束
压水检查达到要求？
压力流量达到要求？
否
否
是
是
安装止浆塞、垫板、螺母

钢架施工工艺框图

初 喷
钢架加工、质量验收
中线标高测量
定位锚杆施工
清除底脚浮渣
包裹底脚连板
台架上安装钢架
隐蔽工程检查验收
钢架预拼
喷混凝土
和定位锚杆焊连定位
加设鞍形垫块
安装纵向连接筋

超前小导管施工工艺框图

封闭工作面
钻 孔
制作小导管
拌 浆
机具设备检 修
准备工作
安设小导管
联接管路及密封孔口
注浆
结束
压水检查达到要求？
压力流量达到要求？
否
否
是
是

Y
N
继续跟管钻进达设计孔深否？
结束或移孔
选择钻机
孔口测量定位
安放钻机
开孔
跟管钻进
钻具组合
退钻、卸杆、卸钻具
退钻、接杆、接管
准备工作
架设工作平台
管棚施工工艺流程图

动力头在设计孔深范围内走完最大行程

衬砌施工工艺框图
施工准备（测量、找平、铺盲沟管、防水板）
台车走行就位
清扫模板、上脱模剂
调整台车、立模
输送泵就位、接输送管
安装堵头板
各类预留洞室立模
监理检查签证
浇 注 砼
输送泵、管道清洗、拆除
养护、拆模

隧道防排水系统施工工艺流程图

清除工作面钢筋头、钢纤维、等外露构件

喷层面修补、整平

测量放样

准备盲沟、纵向排水管
安装塑料盲沟及纵向排水管

安装膨胀螺钉

铺挂复合防水板

焊接搭接缝

准备止水条
安装施工缝止水条

衬砌结构变化处

准备止水带
安装止水带
绑扎钢筋、立模

一般地段

安装挡头板

浇筑混凝土
