无人值守设备自动重合闸电路保护方案

广州市弘得电子有限公司
二○一○年七月

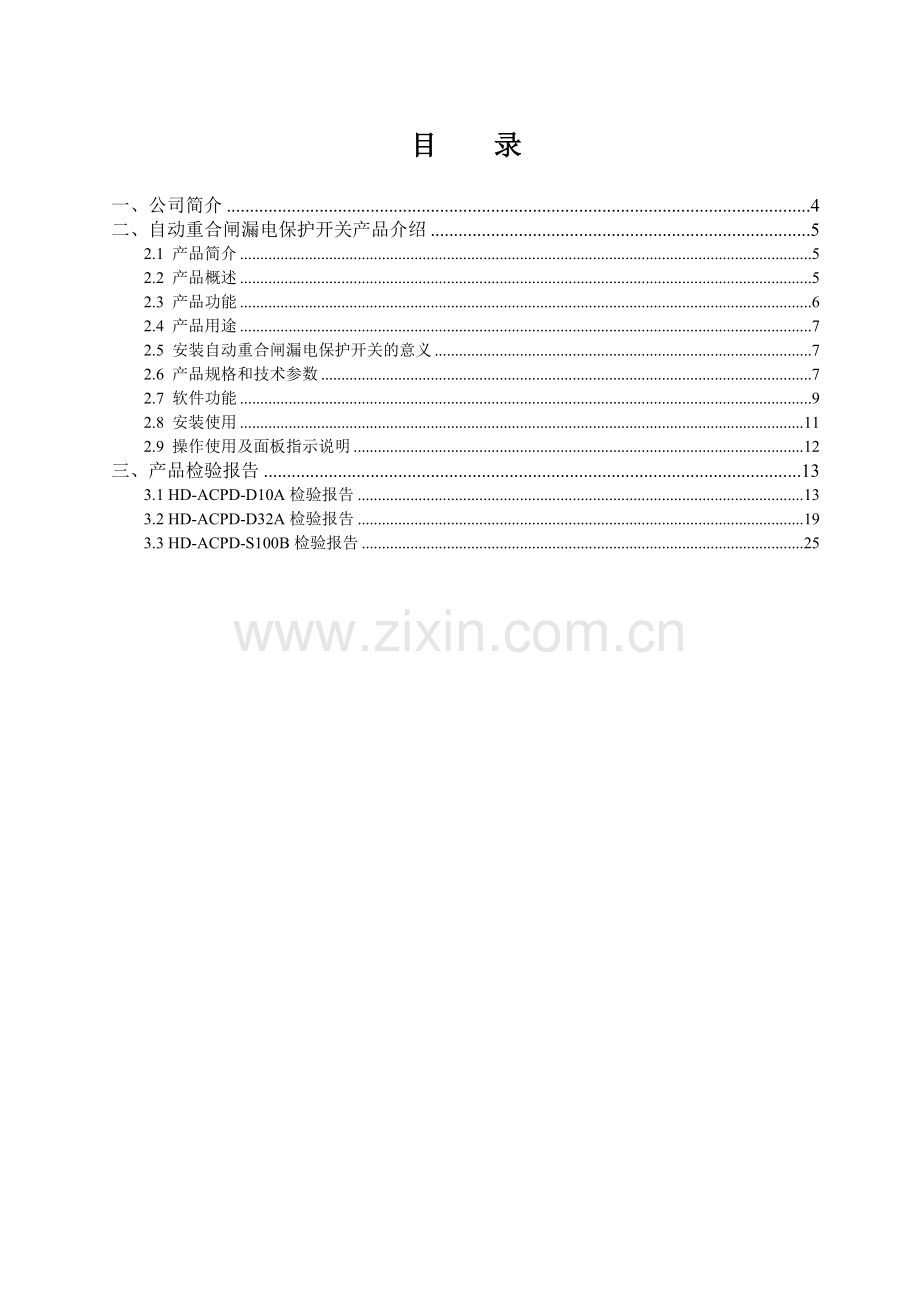

目 录

一、公司简介 4
二、自动重合闸漏电保护开关产品介绍 5
2.1 产品简介 5
2.2 产品概述 5
2.3 产品功能 6
2.4 产品用途 7
2.5 安装自动重合闸漏电保护开关的意义 7
2.6 产品规格和技术参数 7
2.7 软件功能 9
2.8 安装使用 11
2.9 操作使用及面板指示说明 12
三、产品检验报告 13
3.1 HD-ACPD-D10A检验报告 13
3.2 HD-ACPD-D32A检验报告 19
3.3 HD-ACPD-S100B检验报告 25

一、公司简介

广州市弘得电子有限公司公司是一家集产品设计、研发、生产、销售及服务为一体的专业无人值守设备和自动控制设备产品的专业公司，主要产品有：自动重合闸漏电保护开关、电源智能保护器、电源相序自动校正保护器、缺相／断相保护器、路灯控制器、定时／远程控制开关／模块、电涌保护器等，所有产品符合国家规范及标准的要求，已通过国家级检测，并大量应用于电力、通信、工业生产及安全用电的实践当中。
广州市弘得电子有限公司由一批长期奋斗在自动控制前沿领域，有着最新微电子技术理念的资深产品研发人员及优秀的营销团队和完整的售后服务体系组成，凭借其雄厚实力和技术上的领先地位，正逐渐成为21世纪无人值设备自动控制和保护的领跑者。公司奉行“以科技为先导，以质量为生命，以服务为宗旨”的企业发展原则，不断把最新的自动控制理论应用在实际产品研发中，以优质的服务，专业的技术为国内外用户提供领先的产品。

二、自动重合闸漏电保护开关产品介绍
2.1 产品简介
很多用电设备特别是无人值守的用电设备，由于分布广、工作环境差，由此带来了一系列的问题。最突出的特点是安全供电问题。常因超负荷用电、维修人员粗心、供电设备故障、电线老化、自然灾害、人为破坏等原因，导致电压突然升高等,使很多设备被烧坏，给供电的安全带来很大隐患。
按照用电安全的相关要求，所有安装有室外的用电设备都应安装漏电保护开关。无论在夏季还是冬季，常因生产、生活用电过度导致电压/电流起伏很大、电磁干扰等，引起空气开关、漏电开关跳闸。尤其在雷雨天气，漏电开关极易受雷电影响。据调查，在一次雷暴的天气约20%-30%的户外用电设备的漏电开关跳闸，有的地区最严重的超过50%，使大面积户外设备中断工作。同时，还因气候恶劣,没法及时恢复设备工作,给经济带来较大的经济损失。事实上，而这些跳闸仅仅只需要简单的人工合闸，就可以恢复设备工作。但由于空气开关、漏电开关跳闸后不能自动重新合闸，需要人工逐一合闸；加上设备分布太广、数目太多，加之很多设备安装在荒郊野外、有的电源开关被锁在居民宿舍、单位大院里，给恢复工作带来极大的困难和维护工作量。
针对漏电开关跳闸后，能够迅速恢复工作，我公司开发了HD-ACPD系列自动重合闸漏电保护开关（以下简称“自动重合闸漏电保护开关”），符合《GB 6829-1995剩余电流动作保护器的一般要求》、《GB 16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》、中国移动基站要求和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。彻底解决漏电跳闸后自动恢复供电、提高网络服务质量、减少网络建设投资和降低维护成本。

2.2 产品概述
HD-ACPD系列自动重合闸漏电保护开关是利用机械自动化原理，结合现代电子技术研制成功的新一代高科技安全用电产品，具有过电压、欠电压、漏电、过流、短路等主要电气故障的保护功能，并具有故障识别、故障指示、合闸前故障检测、自动重合闸、远程监控、在线修改参数及软件升级等功能。自动重合闸漏电保护开关具有现有漏电保护开关/空气开关的所有功能，并引入了大型专业设备的“自动重合闸”功能，在性能及可靠性方面也有大幅度的提高。
自动重合闸漏电保护开关通过MCU控制主开关闭合前，对供电电压、零火线接反、零线断开等故障进行检测。在运行过程中，能对供电电压、漏电等故障进行跟踪检测，在出现故障时及时切断电源，使用电更为安全可靠；同时通过附设的一组指示灯，显示故障情况，为线路检修提供方便。

2.3 产品功能
过压保护：电压太高，容易使设备烧坏，供电电压高于280伏时，自动重合闸漏电保护开关断开。电压降回正常后，自动重合闸漏电保护开关自动合闸通电。
欠压保护：电压太高固然危险，电压过低也容易引起设备频繁起动，导至设备损坏，供电电压低于100伏时，自动重合闸漏电保护开关断开。电压回升正常后自动重合闸漏电保护开关自动合闸通电。
过流保护：如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.15倍时，HD自动重合闸漏电保护开关将监测此电流的持续时间和大小；如果持续时间超过3秒，或期间大于5倍额定电流，HD自动重合闸漏电保护开关即断开实施保护。
短路保护：线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。HD自动重合闸漏电保护开关在电流大于额定电流的5倍时，HD自动重合闸漏电保护开关在0.1秒内断开，保证设备的安全性。
漏电保护：线路发生超过设定的漏电或人身触电时，自动重合闸漏电保护开关在0.1秒内断开，保证了人身安全。
零火线接反保护：因电线短路、自然灾害、电线老化、人为破坏、维修人员粗心等，将火线和零线搭在一起，两条火线同时供电电压就会变为380伏，将导致很多电器被烧毁。“零火线接反保护”在零火线接反时，不合闸/或自动断开，避免电器烧毁和火灾事故的发生。
零线断开保护：“零线”松动或被人剪断后盗走，导致了电压失衡,有的电压偏低，有的电压瞬间升高，并致电器被烧坏。“零线断开保护”功能在电压失衡时，自动断开供电线路。
断电时自动断开：当线路断电时，自动断开输入与输出线路。避免了重新来电时，由于供电不正常，使电器烧毁的情况发生。重新来电时，如果供电正常，则自动合闸通电。
合闸前检测：自动重合闸漏电保护开关在合闸前对线路进行检测，如果供电电压异常（过高、过低）、零火接反、零线断开等情况时，将封锁合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电，在事故发生前阻止了事故的发生。
智能漏电识别：智能漏电保护开关具有智能识别技术，可识别各种干扰信号与漏电信号，可避免假漏电跳闸。
自动重合闸：线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护开关立即断开；冲击过后，如果线路仍然是安全的，自动重合闸漏电保护开关会自动重新合闸通电。连续重合闸3次（时间间隔分别为30秒、0.5小时、1小时，可根据需要软件设置）后，自动重合闸漏电保护开关将断开并报警。“自动重合闸”是自动重合闸漏电保护开关增设的功能，减少了人工合闸，保证用电的连续性，提高了运行率，使用户更加方便。
实时数据信息：可通过软件实时查看三相电压、电流、漏电电流、跳闸次数、跳闸类型（原因）、跳闸间隔时间、开关状态等数据。
自动保存跳闸信息：自动保存跳闸时的各种信息，包括跳闸时间、跳闸类型（原因）、电压、电流、漏电电流等信息。为故障分析提供依据。
远程监控：具有RS232/RS485接口或以太网络接口，方便与现有系统设备相连,实现远程监控（查看实时数据、跳闸记录、通断控制等）。
故障报警：上述保护断开的同时，不同的指示灯亮，指示相应的故障类型。

2.4 产品用途
自动重合闸漏电保护开关适用于交流50Hz，额定工作电压230V（或400V），额定电流至200A的电路中，用来作为线路及电源设备漏电、过电压、欠电压等保护及自动重合闸功能。自动重合闸漏电保护开关在漏电的情况下，能在0.1秒内迅速切断电源，可以避免事故发生，保证了财产与人身安全，比一般的空气开关或保险丝快10倍以上。具有“合闸前检测”功能，当供电电压异常（过电压、低电压、零火线接反、零线断开）等情况时，不允许合闸，在事故发生前阻止了事故的发生。其具有的自动重合闸功能，可以保证了供电的连续性。
可广泛地应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场合，如通信基站、卫星地面接收站、微波转发站、交换机房、通信机房、通信站、航道站、石油开采、锅炉、工业控制、楼宇控制、环保系统大气监测站、气象遥测站、能源管道遥测站、安全防火要求较高的场所等。
2.5 安装自动重合闸漏电保护开关的意义
安装自动重合闸漏电保护开关的意义可以分为以下几点：
1、保护设备财产安全；
2、保障用电安全；
3、保证设备供电的连续性；
4、延长设备寿命；
5、减少维修费用、降低维护成本；
6、减不必要的财产损失；
7、改善服务质量、提高工作效率。
2.6 产品规格和技术参数
1、单相自动重合闸漏电保护开关技术参数
型 号
项 目
普通漏电开关
HD-ACPD-D10A
HD-ACPD-D32A
HD-ACPD-D63A
工作电压Un
85～285 VAC
85～285 VAC
85～285 VAC
85～285 VAC
额定负载电流 In
10～63A（多种）
10 A
32 A
63 A
过流动作电流
无
1.15In
1.15In
1.15In
短路动作电流
有
3.5In
3.5In
3.5In
漏电不动作电流
15 mA
15 mA
15 mA
15 mA
漏电动作电流
30 mA
30 mA
30 mA
30 mA
过压动作电压
无
280V
280V±5%
280V
欠压动作电压
无
100V
100V±5%
100V
过流断开动作时间
无
2±0.5 s
2±0.5 s
2±0.5 s
短路断开动作时间
≤0.1 s
≤0.05 s
≤0.05 s
≤0.05 s
漏电断开动作时间
≤0.1 s
≤0.05 s
≤0.05 s
≤0.05 s
过压、欠压断开动作时间
无
≤3s
≤3s
≤3s
合闸前故障检测
无
有
有
有
极数
单极或二极
二极
二极
二极
冲击波或干扰信号是否跳闸
是
智能识别漏电，可避免假漏电跳闸。
自动重合闸次数
无
3 次（可以根据要求调整）
自动重合闸时间
无
30秒/0.5小时/1小时（可以根据要求调整）
自耗功率
≤0.3W
≤0.3W
体积
小
96 x 90 x 70mm

2、三相自动重合闸漏电保护开关技术参数
型号
项目
HD-ACPD-S32B
HD-ACPD-S63B
HD-ACPD-S100B
HD-ACPD-S200B
工作电压Un
85～450 VAC
85～450 VAC
85～450 VAC
85～450 VAC
额定负载电流 In
32 A
63A
100 A
200 A
过压动作电压（相电压）
280V±10（可软件设置）
欠压动作电压（相电压）
100V±10（可软件设置）
漏电动作电流
100 mA
300 mA
300 mA
300 mA
漏电不动作电流
50 mA
150 mA
150 mA
150 mA
过流动作电流
1.15In（可软件设置）
短路动作电流
3.5In（可软件设置）
过压、欠压断开动作时间
≤3s
漏电断开动作时间
≤0.1 s
短路动作时间
≤0.1 s
极数
三极（三相四线）
带电部件与外壳耐压
≥4000V
带电部件与外壳绝缘性能
500VDC，≥10MΩ
缺相工作
只要任一相有电，就可以工作。
自动重合闸次数
3 次（可根据需要，通过软件设置）
自动重合闸时间
30秒/0.5小时/1小时（可根据需要，通过软件设置）
实时数据信息
可通过软件实时查看三相电压、电流、漏电电流、跳闸次数、跳闸原因、跳闸间隔时间、开关状态等数据。
历史数据信息
自动保存最近32次跳闸记录信息，包括跳闸时间、跳闸原因、跳闸时电压、电流、漏电电流等信息。
通信接口
RS-232接口
防雷性能
在L-N间加1.2/50us(8/20us)组合波，
2kV不产生误动作，6kV不损坏。
工作环境条件
温度范围：-20℃～55℃；
湿度范围：≤95% RH；
大气压力：70kPa～106kPa；
存贮温度：-55℃～80℃
自耗功率
≤0.5W
≤2W
体积
96mm x 143mm x 70mm
225mm x 142mm x 100mm
2.7 软件功能
（1）可通过软件远程关断或重启开关。
（2）可通过软件实时查看当前电压、零线电压、电流、漏电电流、当前开关状态（含当跳闸次数、跳闸间隔、故障类型、通/断状态）、累计跳闸次数等等信息。

（3）不需要外加电源，设备自动保存跳闸时的各种信息，包括跳闸时间、跳闸类型（原因）、电压、电流、漏电电流等信息。可通过软件读取历史跳闸记录信息，为故障分析提供依据。

（4）可根据使用需要，通过软件设置漏电动作电流、低电压保护电压、高电压保护电压、零线保护电压、过流保护电流、短路保护电流等参数。

（5）可通过软件设置合闸正常时间、过电流动作时间、自动重合闸次数（可设为1-30次，或无限次）、每次重合闸时间等参数。

2.8 安装使用
（1）将本自动重合闸漏电保护开关安装于墙壁上或主机箱内，避免直接雨淋、日晒。
（2）将自动重合闸漏电保护开关接在断路器（或闸刀开关）的下方，电源接输入端，负载接输出端。
（3）如果合上电源10秒后，红色指示灯亮，表明线路有相应的故障，关断开关10秒后，再合上。如果仍不能合闸送电，表明线路中漏电电流超过规定值,或线路存在过流/短路现象，应关断所有负载，马上查明原因，排除故障，方可送电。
（4）本自动重合闸漏电保护开关可代替现有的漏电开关及断路器，在安装本自动重合闸漏电保护开关时，不能与现有的普通漏电开关同时使用，应拆卸掉已安装的漏电保护开关。
（5）按产品面板标识接入单相230V（或三相四线400V）电源，用电设备供电线路及接地线，特别注意输入与输出端不能接反。

单相自动重合闸漏电保护开关安装接线图

三相自动重合闸漏电保护开关安装接线图
2.9 操作使用及面板指示说明
当自动重合闸漏电保护开关接线安装完成无误后，请连接电源。接通“总控开关”，自动重合闸漏电保护开关再持续3~5秒后接通电路。按住“试验按钮”，自动重合闸漏电保护开关立即切断电路，“漏电指示”灯亮，30秒后，自动恢复供电，这表示自动重合闸漏电保护开关工作正常。至此，您已正确安装了“自动重合闸漏电保护开关”，可以放心享受自动重合闸漏电保护开关带来的安全和方便了。
您最好能依照以上“试验－复位”的程序定期试验，以确认自动重合闸漏电保护开关功能正常。
当上较长时间不需用电，您可以关闭“总控开关”，自动重合闸漏电保护开关断开电路，这相当于拉开了总闸。
1、通电后将电源开关掷于“ON”位置，运行指示灯亮，表示自动重合闸漏电保护开关已通电。
2、自动合闸，面板上的输出指示灯亮，表明供电正常。
3、按下试验按钮，或者用电设备出现漏电,本自动重合闸漏电保护开关立即断开输出线路，说明漏电保护功能正常。此时漏电指示灯亮。本开关将在30秒钟后进行第一次自动重合闸。若漏电故障持续存在，合闸后将又立即跳闸，本开关将在30分钟后，第二次重合闸，如漏电故障仍存在，则60分钟后第三次重合闸。经过三次合闸后，若漏电故障仍然存在，则本开关将进入自锁状态，不再进行重合闸。这时，应关断产品上的电源开关，排除故障后，再通电，才能再自动合闸。
备注：若合闸后60秒内没有故障，故障次数自动清零。
4、过压保护：当供电电压≥280V时，本开关进入过压保护状态，跳闸切断供电。此时面板上电压指示灯亮。30秒钟后，本开关自动重合闸。
5、欠压保护：当供电电压≤100V时，本开关进入欠压保护状态，跳闸切断供电。此时面板上电压指示灯亮。30秒钟后，本开关自动重合闸。

三、产品检验报告
3.1 HD-ACPD-D10A检验报告

3.2 HD-ACPD-D32A检验报告

3.3 HD-ACPD-S100B检验报告
