主皮带报故障岗位应急处理作业指导书

为规范岗位人员在主皮带发生故障处理程序，避免因处理程序混乱造成的高炉耽误，特补充制定该作业指导书。
一、 主皮带各安保设备功能概述
1）过满开关
在皮带运行过程中出现漏子堵塞，过满开关行程压缩，开关内长闭点断开，皮带机报故障自动保护停机。当漏子疏通后，行程在无压力状况下会自动复位，待开机。
过满开关行程探头
箭头左移动，断电。箭头右移动复位，通电。

过满开关通断示意图
2) THZL-B-II皮带防撕裂开关概述
在皮带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂。开关能给监视人员提供报警信号或关掉输送机。 撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

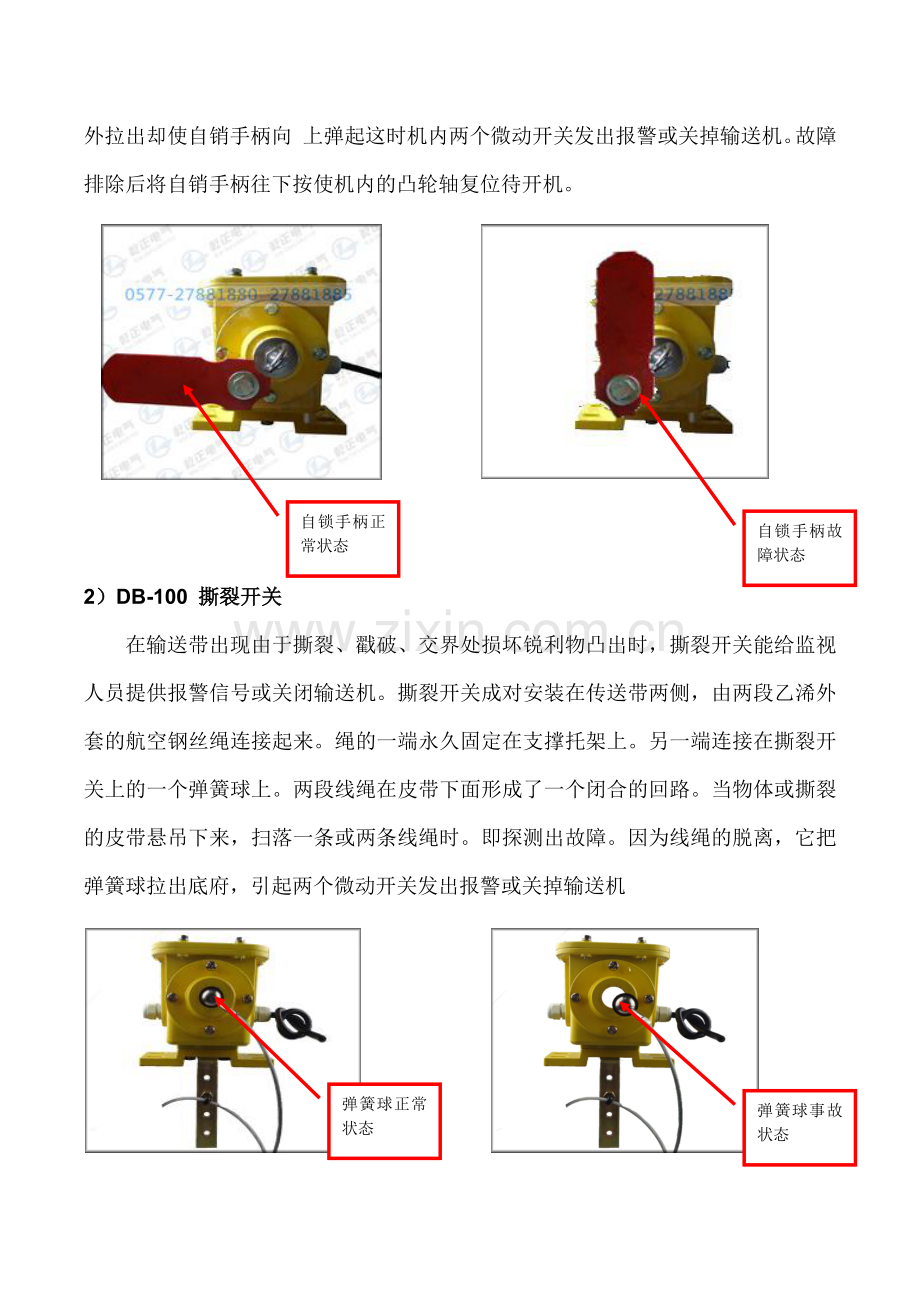

自锁手柄故障状态
自锁手柄正常状态

2）DB-100 撕裂开关
在输送带出现由于撕裂、戳破、交界处损坏锐利物凸出时，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两侧，由两段乙浠外套的航空钢丝绳连接起来。绳的一端永久固定在支撑托架上。另一端连接在撕裂开关上的一个弹簧球上。两段线绳在皮带下面形成了一个闭合的回路。当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时。即探测出故障。因为线绳的脱离，它把弹簧球拉出底府，引起两个微动开关发出报警或关掉输送机

弹簧球事故状态
弹簧球正常状态

3）GCLS-4型纵向撕裂检测系统现场复位箱
撕裂检测器是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出报警和停机信号。
4高炉主皮带机房现场复位箱，复位信号灯情况概述：
1、 当电源、运行、延时三颗灯全亮说明防撕裂开关断电，需倒主皮带对防撕裂自锁手柄或弹簧球人工进行复位。
2、 正常状态下电源指示灯显绿色。

二、 斗下皮带机、主皮带机事故排出程序
当皮带机在运转过程中突然停下，岗位人员应按如下程序排除故障。

皮带运行
主皮带机旁GCLS-4型纵向撕裂检测箱按复位按钮，故障信号不掉，立即通知电工短接故障点，启动皮带。
分人检查故障皮带机拉绳开关是否误动作，重点检查过满开关是否因漏子堵塞，保护动作
皮带无异常，检查THZL-B-II型防撕裂开关自锁柄是常误动作在事故位置，如在事故位置，将其复位。检查DB-100型防撕裂开关弹簧球是否脱落，脱落将其拾起压入原位置，因DB-100型防撕裂开关检查时，不一定会直观看见弹簧球掉出来，故岗位人员必须用手挨个对弹簧球朝库府内压，避免弹簧球假接。当感受到弹簧球压起无松动时，到主皮带机旁对GCLS-4型纵向撕裂检测箱按复位按钮，对防撕裂故障进行复位。
料线赶上来后，电工采取离线方式处理，完毕正常投用。
疏通完漏子清理完杂物，启动下游皮带时，岗位必须在场检查下游皮带上是否还有杂物，发现杂物及时联系停机清理
过满开关动作，疏通漏子，等物料下完，岗位人员必须检查漏子里面是否有杂物，清理完杂物通知高炉启动皮带。
启动不了皮带，对过满开关及接绳开关人工反复复位，高炉还是显故障信号，要求电工临时短接故障点，启动皮带
对皮带机防撕裂装置进行检查，同时检查皮带是否异常。
如皮带撕裂按程序通知相关领导。
拉绳开关故障
防撕裂故障
立即电话询问高炉中控室报什么故障
皮带机突然停
