《电子技术基础》综合练习(一)

一、填空题
1、二极管具有 导电特性，三极管具有 作用。
2、在三极管放大电路中，静态工作点设置太低可能会产生 ；静态工作点设置太高可能会产生 。
3、三极管是 控制器件，用 控制 。场效应管是 控制器件，用 控制 。
4、三角波电压是利用三角波电压发生器的 原理产生的。
5、分析数字电路的工具是 代数。
6、多级阻容耦合放大电路 提高了，但 变窄了。
7、有一个三级交流放大电路，总电压放大倍数为10000，第一级电压增益为40dB，第二级电压增益为20dB，第三级放大倍数为 。
8、引入串联负反馈后，放大器的电压放大倍数为 。
9、场效应管的输入电阻高，输入电流接近于 。
10、在功率放大电路中，若Q点位于交流负载线与IBQ=0的输出特性曲线的交点，则它属于
类功放，若Q点位于交流负载线中点，则它属于 类功放，若Q点略高于第一种情况，则它属于 类功放。
11、基本差动放大器由 放大电路组合而成。
12、典型差动放大电路，Re对于 信号有负反馈作用抑制零漂；对 信号没有影响。
13、在OTL功率放大电路末级增设 电路，主要是为了防止在大信号输入时输出信号出现顶部失真的现象。
14、用三极管作直流放大器，级间采用 耦合。
15、图1为直流稳压电源原理方框图，最后一个方框应该是 电路。

16、自激振荡主要由两部分组成，基本放大电路和 。
17、在石英晶体振荡器中，石英晶体串接于反馈支路中，它起 作用，如果并接于谐振电路中，它起 作用。
18、计数器的主要功能是对 进行累计。由N个触发器组成的计数器最多可以累计 个输入脉冲，称为 计数器。
19、寄存器主要用来寄存 ，此外还可以把数码进行 。
20、逻辑代数中的变量取值有 和 。
21、对于D触发器，要使Qn+1=Qn,则输入D= 。
22、组合逻辑电路由逻辑门组成，它不具有 功能。
23、同步RS触发器电路中，Q端的初态为“0”。当时，在第一个CP脉冲作用下，触发器的输出状态是 。
24、使三极管具有开关作用，必须使三极管工作在 状态和 状态。
二、单项选择题
1、用万用表测得二极管正反向电阻均正常，则测得电阻较小的哪一次，红表笔接二极管
的 。
A、输入极 B、输出极 C、正极 D、负极

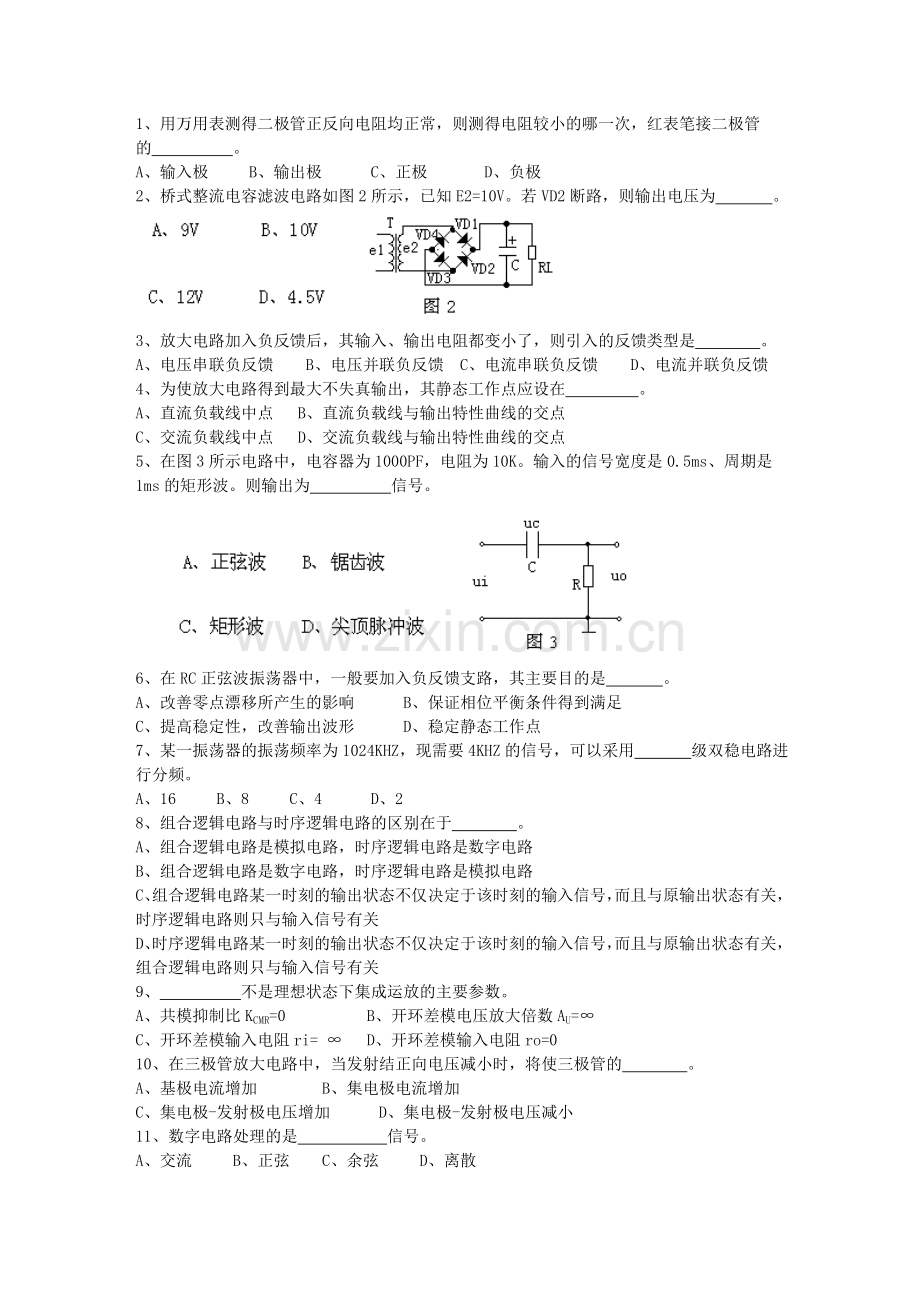

2、桥式整流电容滤波电路如图2所示，已知E2=10V。若VD2断路，则输出电压为 。

3、放大电路加入负反馈后，其输入、输出电阻都变小了，则引入的反馈类型是 。
A、电压串联负反馈 B、电压并联负反馈 C、电流串联负反馈 D、电流并联负反馈
4、为使放大电路得到最大不失真输出，其静态工作点应设在 。
A、直流负载线中点 B、直流负载线与输出特性曲线的交点
C、交流负载线中点 D、交流负载线与输出特性曲线的交点
5、在图3所示电路中，电容器为1000PF，电阻为10K。输入的信号宽度是0.5ms、周期是
1ms的矩形波。则输出为 信号。

6、在RC正弦波振荡器中，一般要加入负反馈支路，其主要目的是 。
A、改善零点漂移所产生的影响 B、保证相位平衡条件得到满足
C、提高稳定性，改善输出波形 D、稳定静态工作点
7、某一振荡器的振荡频率为1024KHZ，现需要4KHZ的信号，可以采用 级双稳电路进行分频。
A、16 B、8 C、4 D、2
8、组合逻辑电路与时序逻辑电路的区别在于 。
A、组合逻辑电路是模拟电路，时序逻辑电路是数字电路
B、组合逻辑电路是数字电路，时序逻辑电路是模拟电路
C、组合逻辑电路某一时刻的输出状态不仅决定于该时刻的输入信号，而且与原输出状态有关，时序逻辑电路则只与输入信号有关
D、时序逻辑电路某一时刻的输出状态不仅决定于该时刻的输入信号，而且与原输出状态有关，组合逻辑电路则只与输入信号有关
9、 不是理想状态下集成运放的主要参数。
A、共模抑制比KCMR=0 B、开环差模电压放大倍数AU=∞
C、开环差模输入电阻ri= ∞ D、开环差模输入电阻ro=0
10、在三极管放大电路中，当发射结正向电压减小时，将使三极管的 。
A、基极电流增加 B、集电极电流增加
C、集电极-发射极电压增加 D、集电极-发射极电压减小
11、数字电路处理的是 信号。
A、交流 B、正弦 C、余弦 D、离散
12、全波整流电路中，如果一只二极管接反，则 。
A、将变为半波整流电路 B、将引起电流变压器短路
C、输出电压极性改变 D、输出电压将增加一倍
13、加在差动放大电路两输入端的是 信号。
A、两个大小不相等、极性相反 B、两个大小不相等、极性相同
C、两个大小相等、极性相反 D、两个大小相等、极性相同
14、串联型稳压电路中，调整管应该工作在 状态。
A、饱和与截止 B、饱和 C、截止 D、放大
15、集成与非门在使用时，对多余的输入端最好采用 的处理方式。
A、全部连接 B、全部连接后再接地 C、悬空 D、全部连接后再接高电平
16、图4是 场效应管的符号。

17、串联型三极管稳压电源的改进电路中，调整管采用复合管的作用是 。
A、解决温度变化引起的零点漂移 B、减少推动调整管的控制电流
C、扩大电源的输出电流 D、扩大电源的输出电压
18、在电源滤波电路中，一般选用电解电容器是由于电容器 ，能减缓电压的脉动。
A、两端电压保持稳定 B、两端电压不能突变 C、对交流阻抗大 D、对直流阻抗小
19、用三极管作恒流源代替差动放大电路的共射极电阻，可使 。
A、电路增益搞高 B、电路有效地抑制零点漂移
C、电路的频带变宽 D、电路有效地减小失真
20、下列表达式中， 被称为德•摩根定律。

21、同步计数器和异步计数器的区别在于 。
A、同步计数器的所有触发器的翻转与计数脉冲同步，异步计数器的触发器的翻转时间各异
B、同步计数器的触发器的翻转与计数脉冲异步，异步计数器的所有触发器的翻转时间同步
C、同步计数器是加法计数器，异步计数器是减法计数器
D、同步计数器是二进制计数器，异步计数器是十进制计数器
22、或非门的逻辑关系是 。
A、输入端只有一个是高电平，输出端就为低电平
B、输入端只有一个是低电平，输出端就为高电平
C、输入端只有一个是低电平，输出端就为低电平
D、输入端只有一个是高电平，输出端就为高电平
23、图5所示的逻辑函数是 。

24、图6是一块TTL7400集成门电路的使用情况，它是根据 逻辑函数连接成的。

25、七段字符显示器电路中，a、b、c、d、g段发光是显示数字 。
A、6 B、5 C、4 D、3
26、图7属于二极管 电路。

三、判断题
( )1、共集电极放大电路输入、输出电压相同。
( )2、多级交流放大电路引入负反馈后、其通频带变窄。
( )3、放大电路接有一个很大的负载时，放大倍数比空载时升高。
( )4、差模放大电路差模放大倍数越大，共模抑制比越小，性能越高。
( )5、交流放大电路中存在零点漂移。
( )6、在RC充放电电路中，R越大，C越大，充放电时间越长。
( )7、逻辑运算中，1+1=10。
( )8、与非门多余输入端应接地。
( )9、译码器的输出只决定于其输入。
( )10、计数器具有分频功能。
四、计算题
1、固定式偏置共射极放大电路，EC=12V，UCEQ=8V，RC=2KΩ，IBQ=40μA，求ICQ和β。

2、某交流放大电路的输入信号电压为10mV，电流为10mA，输出信号的电压为1V，电流为100mA，求该放大电路的增益。

3、按要求进行下列的数制转换。
(57)10=( )8421BCD (36)10=( )2
(10000101)8421BCD=( )10 (11001)2=( )10
4、化简下列逻辑函数式：

五、问答题
甲乙类推挽功率放大电路与纯乙类推挽功率放大电路相比，在电路上有什么改进？

六、分析题
1、图八(a)所示为一组合电路，用示波器观察各门电路的输入与输出端的电压波形如图8(b)，已知示波器：Y轴衰减为2V/div,X轴扫描速度是1μs/div,则A的频率为 ，幅值为 ；B的频率为 ，幅值为 ；F1的频率为 ；F2的脉冲宽度为 。根据波形确定G1和G2分别是什么门电路，并说明判断理由或写出分析过程。

2、完成图9所示振荡电路的连线，使电路能够振荡，并在两线圈L1和L2上用符号标出同名端。

3、如图10，利用下面提供的逻辑符号，画出符合的逻辑电路图。
4、逻辑电路如图11(a)所示，请根据输入信号的波形画出输出波形。

5、触发器逻辑符号如图12(a), 请根据输入信号的波形画出输出波形(Q初态为0)

七、设计题
用“与非门”设计一个安全启动系统。设电路有三个阀门A、B、C，只有当两个或两个以上阀门都关闭时，系统F才启动。要求：
(1) 列出真值表，
(2) 写出逻辑式并化简，
(3) 画出逻辑图。
