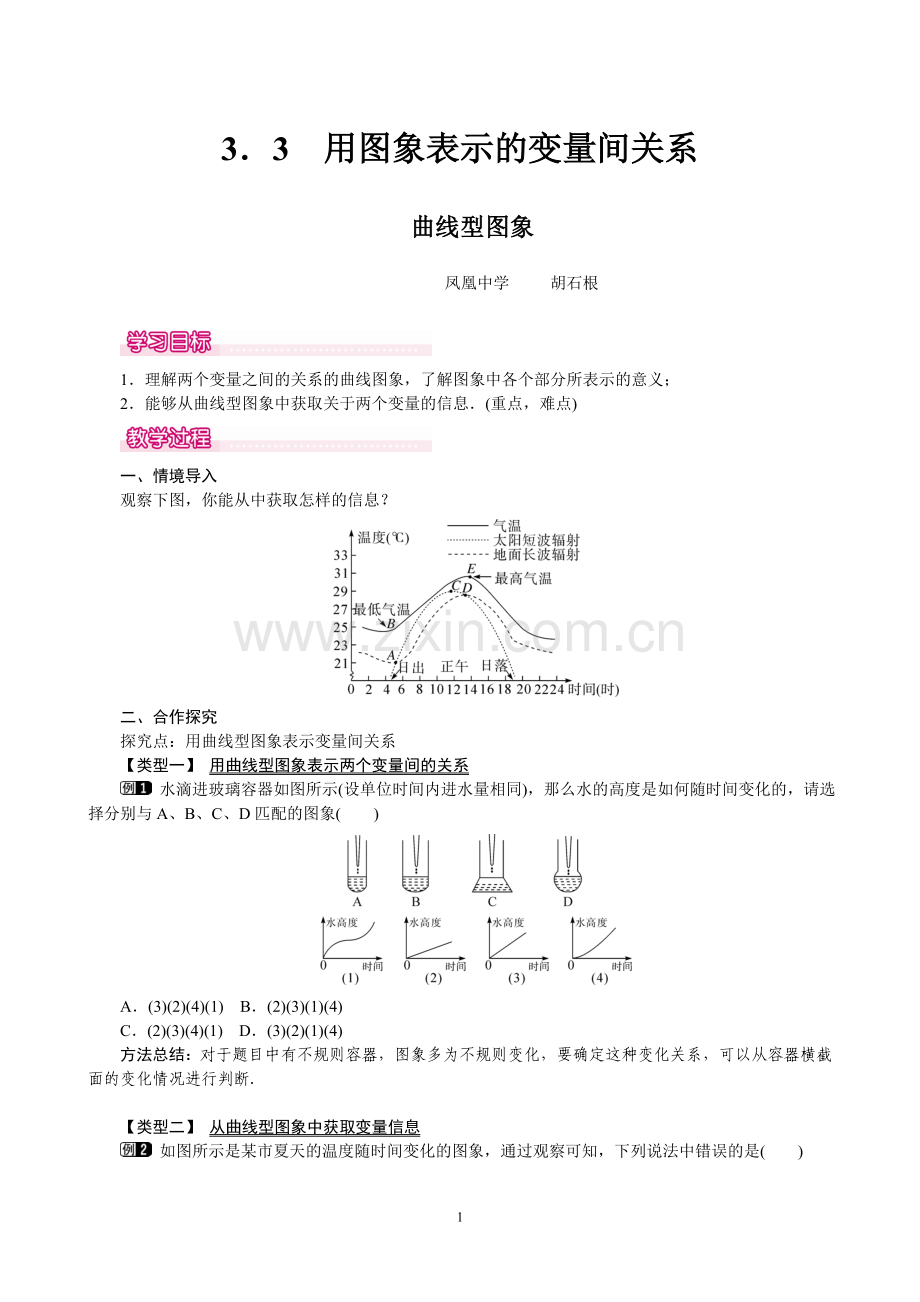

3．3　用图象表示的变量间关系
　曲线型图象
凤凰中学 胡石根

1．理解两个变量之间的关系的曲线图象，了解图象中各个部分所表示的意义；
2．能够从曲线型图象中获取关于两个变量的信息．(重点，难点)　　　　　　　　　　　　　　　

一、情境导入
观察下图，你能从中获取怎样的信息？

二、合作探究
探究点：用曲线型图象表示变量间关系
【类型一】 用曲线型图象表示两个变量间的关系
水滴进玻璃容器如图所示(设单位时间内进水量相同)，那么水的高度是如何随时间变化的，请选择分别与A、B、C、D匹配的图象(　　)

A．(3)(2)(4)(1) B．(2)(3)(1)(4)
C．(2)(3)(4)(1) D．(3)(2)(1)(4)
方法总结：对于题目中有不规则容器，图象多为不规则变化，要确定这种变化关系，可以从容器横截面的变化情况进行判断．

【类型二】 从曲线型图象中获取变量信息
如图所示是某市夏天的温度随时间变化的图象，通过观察可知，下列说法中错误的是(　　)

A．这天15时温度最高
B．这天3时温度最低
C．这天最高温度与最低温度的差是13℃
D．这天0～3时，15～24时温度在下降
方法总结：认真观察图象，弄清楚时间是自变量，温度是因变量，然后由图象上的点确定自变量及因变量的对应值．
变式训练：见《训练案》本课时练习“课堂达标训练”第1题
三、板书设计
1．用曲线型图象表示变量间关系
2．从曲线型图象中获取变量信息

图象法能直观形象地表示因变量随自变量变化的变化趋势，可通过图象来研究变量的某些性质，这也是数形结合的优点，但是它也存在感性观察不够准确，画面局限性大的缺点．教学中让学生自己归纳总结，回顾反思，将知识点串连起来，完成对该部分内容的完整认识和意义建构．这对学生在实际情境中根据不同需要选择恰当的方法表示变量间的关系，发展与深化思维能力是大有裨益的
