镊子放大镜显微镜.pptx

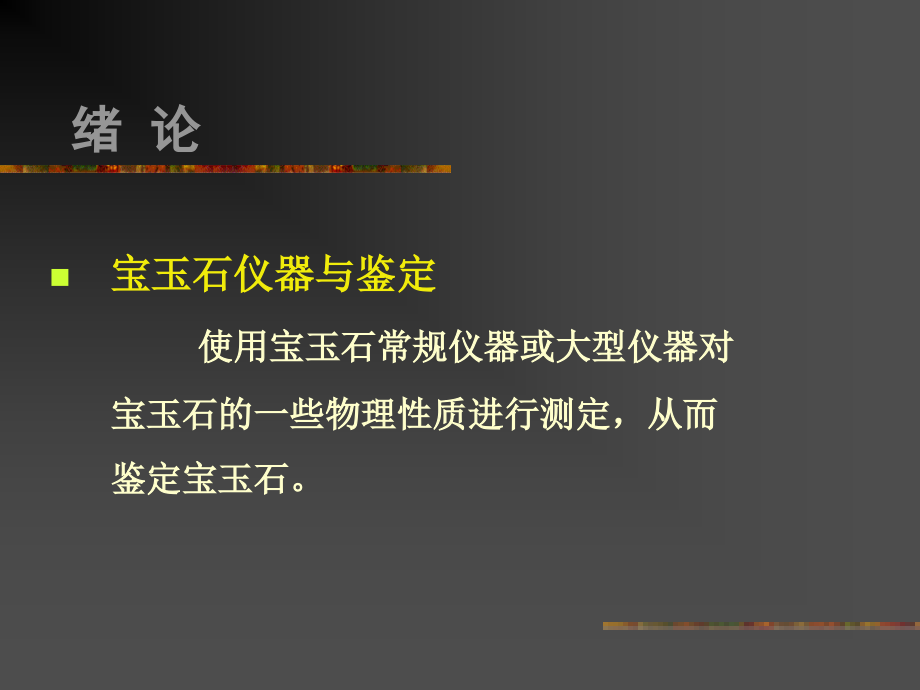

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,云南省珠宝玉石质量监督检验所,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,绪 论,宝玉石仪器与鉴定,使用宝玉石常规仪器或大型仪器对宝玉石的一些物理性质进行测定，从而鉴定宝玉石。,宝玉石鉴定的常规仪器：中、小型,宝石放大镜、宝石显微镜、折射仪、偏光镜、二色镜、分光镜、滤色镜、紫外荧光仪、热导仪、莫依桑笔、反射仪等。,大型仪器：,红外、,X,ray,衍射仪、拉曼、电子探针、电镜等,第一节,镊子和放大镜,一、宝石镊子,宝石镊子是一种具尖头的夹持宝石的工具，内侧常有凹槽或“,#”,纹以夹紧和固定宝石,.,宝石镊子可根据尖端的大小不同分为大、中、小号，中号和大号可适用于大颗粒宝石，小号则适用于颗粒小的宝石。,云南省珠宝玉石质量监督检验所,镊子,镊子还可分为带锁和不带锁两种,镊子,对于特殊种类的宝石，如珍珠，配有专门的珍珠镊子,镊子,使用镊子时应用拇指和食指控制镊子的开合，用力须适当，过松夹不住，过紧会使宝石“蹦”出。弹簧宝石夹是另外一种类型的宝石镊子，可配备在多种宝石检测设备上，如宝石显微镜、台式分光镜等，使用起来方便简单,二、宝石放大镜,（一）、相关概念,1,、曲率：,凸透镜凸面的弯曲程度，越弯曲，曲率越大，导致放大倍数越大，反之亦然。,2,、像差：,又叫球差，放大,视域范围边缘部,分,图像的畸变。,注：,以变形程度衡量放大镜的好坏,3,、色差：,视域边缘部分出现,彩色干涉色,的现象。,云南省珠宝玉石质量监督检验所,（二）、结构,1,、单片凸透镜：,由一片平凸透镜构成。,缺点：,具像差和色差,2,、双合镜：,又称二合镜，由两片平凸透镜组成。,优点：,消像差,3,、三合镜：,由两片凹凸透镜中央夹一片双凸透镜组成。,优点：,消像差和色差,（三）、宝石放大镜的特点：,1,、宝石鉴定用的放大镜放大倍数为,10,40,，最常,用的为,10,放大镜；,2,、结构常用三合镜，很好的消掉像差和色差；,3,、,价廉、便携，,是珠宝从业人员基本配备的宝石小仪器；,4,、,10,放大镜是钻石,4C,分级全球统一的标准。,（四）、放大镜的使用方法及注意事项：,1,、清洁放大镜和待测宝石；,2,、用较强的光源照明；,1,）常用光源：,日光、光纤灯（冷光源）、笔电筒等。,2,）照明方法：,A,、侧视,B,、透视,3,、一手持拿放大镜，另一手持拿宝石，,10,放大镜 的,工作距离,2.5cm,，,放大倍数越大，工作距离越小，观察视域越小；,注：,工作距离,清晰影像的最小距离（一般为,2.5cm),放大倍数,4,、持镜姿势：,“,三靠,”,（为保证长时间稳定观察）；,1,）双肘靠于桌面或桌缘,2,）两手相靠,3,）持镜一手与脸相靠,注意：,观察时双目睁开,（为减轻长时间,观察造成的视觉疲劳）,戴眼镜的观察者可将放大镜贴近眼镜,5,、观察时先聚焦于宝石表面，后聚焦于宝石内部观察内部,特征，且,注意多方向观察，,随时调节工作距离保证清晰,聚焦；,6,、选择无反射暗色背景下观察，内部特征将更加清晰可辨；,7,、记录观察结果，关闭光源，收好待测宝石与放大镜。,（五）、宝石放大镜的局限性：,放大倍数有限，不能很清晰看到观察对象的具体状况。,1,、检查宝石表面损伤：,划痕、缺口、表面缺陷等；,2,、检查宝石表面的切磨质量（琢型）：,对称性、准确性等；,3,、检查宝石表面的抛光质量：,抛光痕、灼烧痕；,4,、检查宝石的表面特征：,断口、解理、裂隙、残留原晶面,及其上的生长特征（如：三角凹,痕）等；,5,、检查宝石内部特征：,各种包裹体（各种相态）、裂隙、,愈合裂隙、刻面棱双影等；,6,、检查宝石的颜色分布；,7,、鉴定宝石是否为拼合石：,拼合缝、拼合面、压扁气泡等。,（六）、宝石放大镜的用途：,第二节：显微镜,云南省珠宝玉石质量监督检验所,类型：,立式 单筒,（镜身摆放方位）（目镜数）,卧式 双筒,宝石鉴定用：,双筒立体变焦,一、结构,镜身,1,、目镜：,双筒，放大倍数一般有,10,和,20,两种,2,、物镜：,放大倍数一般为,0,4,，可调,3,、变焦调节圈（旋钮）：,连续调节,物镜的放大倍数,4,、调焦旋钮：,调节物镜与被测宝石之间的工作距离，使,被测局部,清晰对焦,镜柱,镜座,1,、顶光源（顶灯）：,表面垂直照射光源，一般为日光,灯，方向可调,2,、底光源（底灯）：,底部照射透射光源，一般为白炽,灯，内置，方向不可调，,光强可,通过滑键调节强弱,3,、锁光圈：,控制底光源照射的,光量,大小,4,、挡板：,改变底光源的照明方式（亮域,/,暗域）,5,、宝石镊：,夹持宝石用，可上下、左右、前后移动及,自身旋转,二、特点,采用低倍物镜，,连续变焦,调节其放大倍数，因而具,有较大的工作距离；,具有,较大的景深，,可清晰观察宝石内部不同深度局,部的内部特征；,具有,多种可变换照明方式；,多功能,（可配合其它仪器使用，如显微照相）。,三、照明方式,垂直照明法：,1,、方法：,光源从宝石上方垂,直照射，又称顶光,源照明法。,2,、特点及用途：,主要用以,观察宝石的,表面特征，,有时对于透明、,色浅的宝石也可观察到自,然光垂直照射下的内部特,征。,亮域照明法：,1,、方法：,底光源从宝石下方直接照射，为底部透射光，,可用,锁光圈调节光量。,2,、特点及用途：,主要用以,观察宝石的,内含物，,使内含物（尤其,是固体包裹体）在,明亮的,背景下呈现黑色的影像，,一般用于初次寻找确定内,含物的位置。,暗域照明法：,1,、方法：,用底光源的,侧面反射光,从宝石亭部照射，以黑色挡,板遮住直接照射光，并形成黑暗的背景。,2,、特点及用途：,主要用以,观察宝石的,内部特征，使内部特征在,暗色背景下呈现清晰的影,像，,可以观察出内部特征,的具体形态和特征，如相,态、颜色等。,点光源照明法：,1,、方法：,底光源通过锁光圈调节缩小成点状，,并直接从宝石下方垂直照射。,2,、特点及用途：,主要用以观,察宝石内部的,局,部特征,及一些特,殊结构。,散射照明法：,1,、方法：,底光源从宝石下方直接照射，,在底光源上方放置一,张面巾纸或其它半材料，,使光线发生散射后成为柔,和的光线，并形成一个近白色的背景。,2,、特点及用途：,主要用以辅助,观察,宝石的色带、色环及一,些特殊的颜色分布。,四、宝石显微镜的操作方法及注意事项：,1,、擦净目镜与待测宝石，并将宝石夹于宝石镊上；,2,、插上电源，打开底光源，选择暗域照明，,调节目距,（方,法：双手分别握住一只目镜移动，直至双眼清晰的看到,一个完整的圆形视域）。,3,、调节焦距，使宝石清晰成像。,先准焦于宝石表面，,用顶灯,照明法观察外部特征，换暗域或亮域照明法,后聚焦于宝石,内部观察内部特征。,4,、调节变焦调节圈（旋钮），,从低倍物镜开始观察，,找到目,标观察对象时，进行,局部高倍放大观察。,注意：,步骤,3,和,4,在实验操作中是交替反复进行的。,调节变焦调节圈（旋钮）时用,双手进行调节。,思考：,为什么操作时要先从低倍开始观察？,低倍观察视域广阔而明亮；,工作距离大，便于多方位观察。,5,、观察完毕，取下宝石放好，降下或升高镜筒,调平,显微 镜，关闭电源。,五、宝石显微镜的用途,1,、放大观察宝玉石的内部和外部特征（主要用途）。,外部特征：,表面凹坑、蚀像、生长坵、划痕、抛光痕、,缺口、断口、解理及一些特殊结构等。,内部特征：,各种相态的包裹体（固相、液相、气相、固,液两相、气液两相、气固两相、气,液固三相）,2,、显微照相：,目镜上方可安装照相机，对典型的特征进行,放大拍照。,云南省珠宝玉石质量监督检验所,云南省珠宝玉石质量监督检验所,云南省珠宝玉石质量监督检验所,云南省珠宝玉石质量监督检验所,3,、观察吸收光谱：,把目镜换成分光镜，选择底光源透射,照光进行观察。,4,、加偏光片观察宝石的多色性和光学特征（轴性）：,宝石在不同振动方,向光波下呈现的颜色不,同。,5,、测定宝石的近似折射率（,RI,）：,1,）贝克线法：,贝克线：,薄片中相邻不同物质交接边缘准焦时产生的一条,白色亮线。,目的与测试方法：,A,、确定相邻两种矿物,RI,的相对大小,测试方法：,提升,物镜 贝克线,向,RI,大,的一方移动,下降,物镜 贝克线,向,RI,小,的一方移动,B,、确定宝石,RI,的大致范围,测试方法：,通过与已知,RI,浸液比较得出宝石,RI,的范围,提升物镜 贝克线向宝石方移动,RI,宝,RI,液,提升物镜 贝克线向浸液方移动,RI,宝,RI,液,下降物镜 贝克线向浸液方移动,RI,宝,RI,液,下降物镜 贝克线向宝石方移动,RI,宝,RI,液,注意：,贝克线消失,RI,宝,RI,液,2,）柏拉图法：,原理：,与已知,RI,的浸液进行比较得到宝石的近似,RI,。,测试方法：,将宝石浸入浸液中观察,操作,宝石边棱颜色,宝石“消失”,准焦于宝石上方浸液,白,黑,准焦于宝石内部,变黑,变白,结 论,RI,宝,RI,液,RI,宝,RI,液,RI,宝,RI,液,常用浸液,RI,：,水：,1.34,橄榄油：,1.47,苯：,1.50,丁香油：,1.53,一溴化苯：,1.56,三溴甲烷：,1.59,一碘化苯：,1.62,一溴化萘：,1.66,二碘甲烷：,1.74,3,）直接测量法：,真厚度,/,视厚度法；真景深,/,视景深法,测试方法：,利用显微镜上安装游标卡尺进行测试,测试步骤：,A,、清洗宝石后固定在载玻片上（要求宝石顶刻面水平），然,后置于物台上，调节合适放大倍数观察（,高倍观察，读数,精确,）；,B,、准焦于顶刻面，读数,A,；,C,、准焦于底尖或底小面，读数,B,；,D,、移开宝石，准焦于载玻片，读数,C,；,E,、计算宝石近似折射率：,RI,宝石真厚度 （,C,A,）,宝石视厚度 （,B,A,）,
