WQ-JXDLY型车刀量角仪
一、仪器结构简介
3
该车刀量角仪是专供测量车床上各种刀具有关角度使用的量具。该量具主要由五个部分组成，即：如图1所示
4
5
2
1

图1
1、 刀具安放旋转板及测量指针；
2、 扇形刻度盘和指针
3、 垂直升降杆
4、 右侧小刻度盘及指针
5、 底座及底座刻度盘
使用时可根据所需测量刀具的角度要求，量得所需测量的角度。
二、仪器使用说明
现以外园车刀为例，说明其具体使用方法如下：
测量前，先使量角仪对零，即底座刻度盘上的小指针指向0；同时扇形刻度盘上的指针及右侧刻度盘上的指针均指向0，此时，刀具（杆）的中心线应与扇形刻度盘及指针垂直 。
1、 测量主偏角

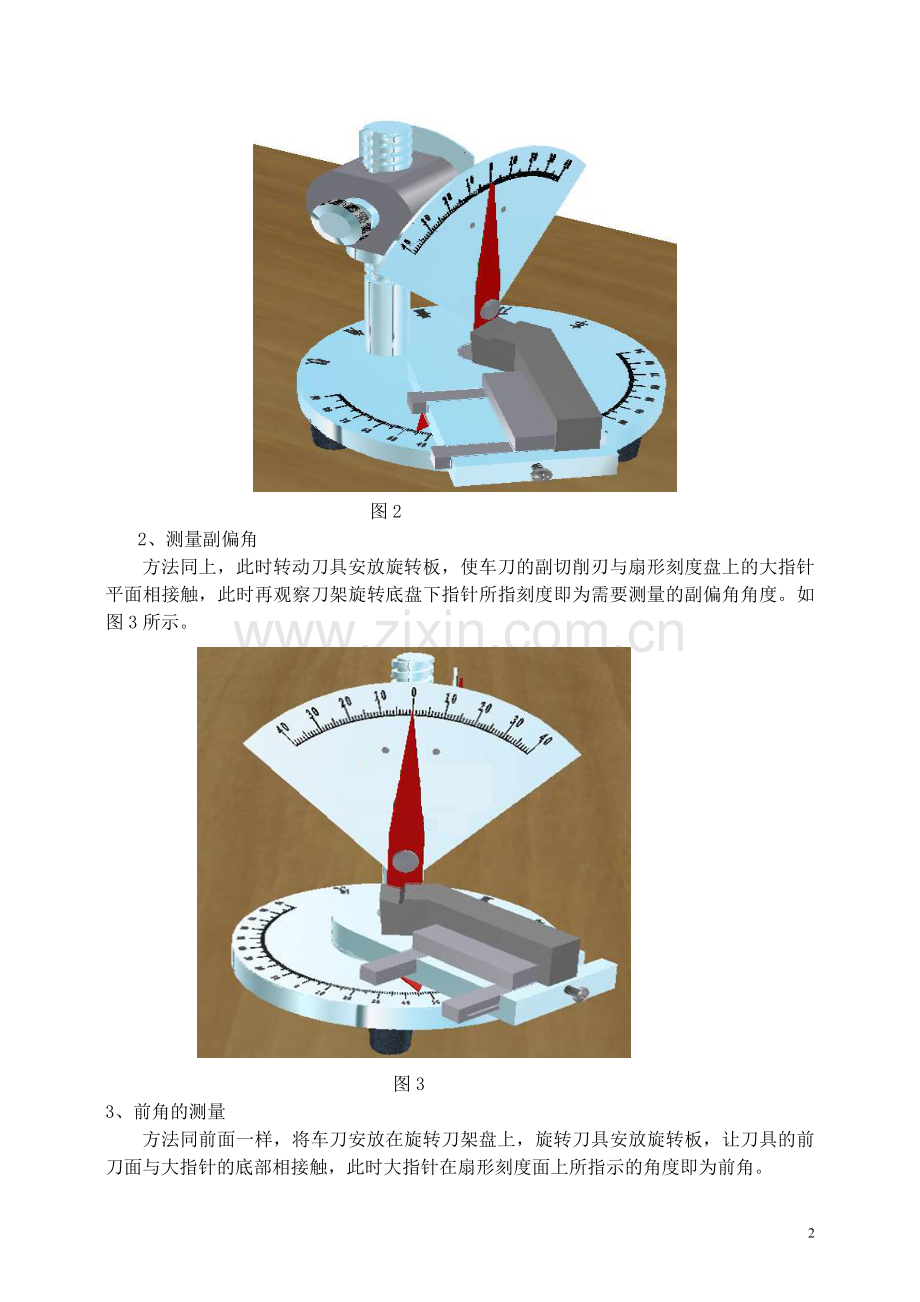

将刀具放在刀具安放旋转板上，刀具侧面紧贴安放旋转板上工字架侧面，位置可调整，转动安放旋转板，使刀具的主切削刃与垂直扇形刻度盘上的指针平面贴紧，此时观察刀具安装转盘左下方的指针所指底座圆形刻度盘的刻度即为所需测量的主偏角角度。（如图2所示）

图2
2、测量副偏角
方法同上，此时转动刀具安放旋转板，使车刀的副切削刃与扇形刻度盘上的大指针平面相接触，此时再观察刀架旋转底盘下指针所指刻度即为需要测量的副偏角角度。如图3所示。

图3
3、前角的测量
方法同前面一样，将车刀安放在旋转刀架盘上，旋转刀具安放旋转板，让刀具的前刀面与大指针的底部相接触，此时大指针在扇形刻度面上所指示的角度即为前角。
如图4所示

图4
4、 主后角的测量
方法同前面一样，此时将刀具的主后刀面，与大指针的前面靠紧（通过调整右侧的小刻度的调整螺母），此时观察右侧面小刻度盘上指针所指刻度即为所需测得主后角角度。如图5所示

图5
5、 副后角的测量
操作方法与前面相同，此时使刀具的副后刀面，与大指针的前面靠紧（通过调整右侧的小刻度的调整螺母），此时观察右侧面小刻度盘上指针所指刻度即为所需测得的副后角角度。如图6所示。

图6
6、刃倾角的测量
使用方法同前一样，使刀具的主切削刃旋转到与大指针同一平面，并与大指针底部靠紧，此时大指针在扇形刻度上所指刻度即为刃倾角。如图7所示

图7

角度测量完毕后，请擦拭干净放于盒中保存，其它刀具与上述测量过程相同，可参照使用。
