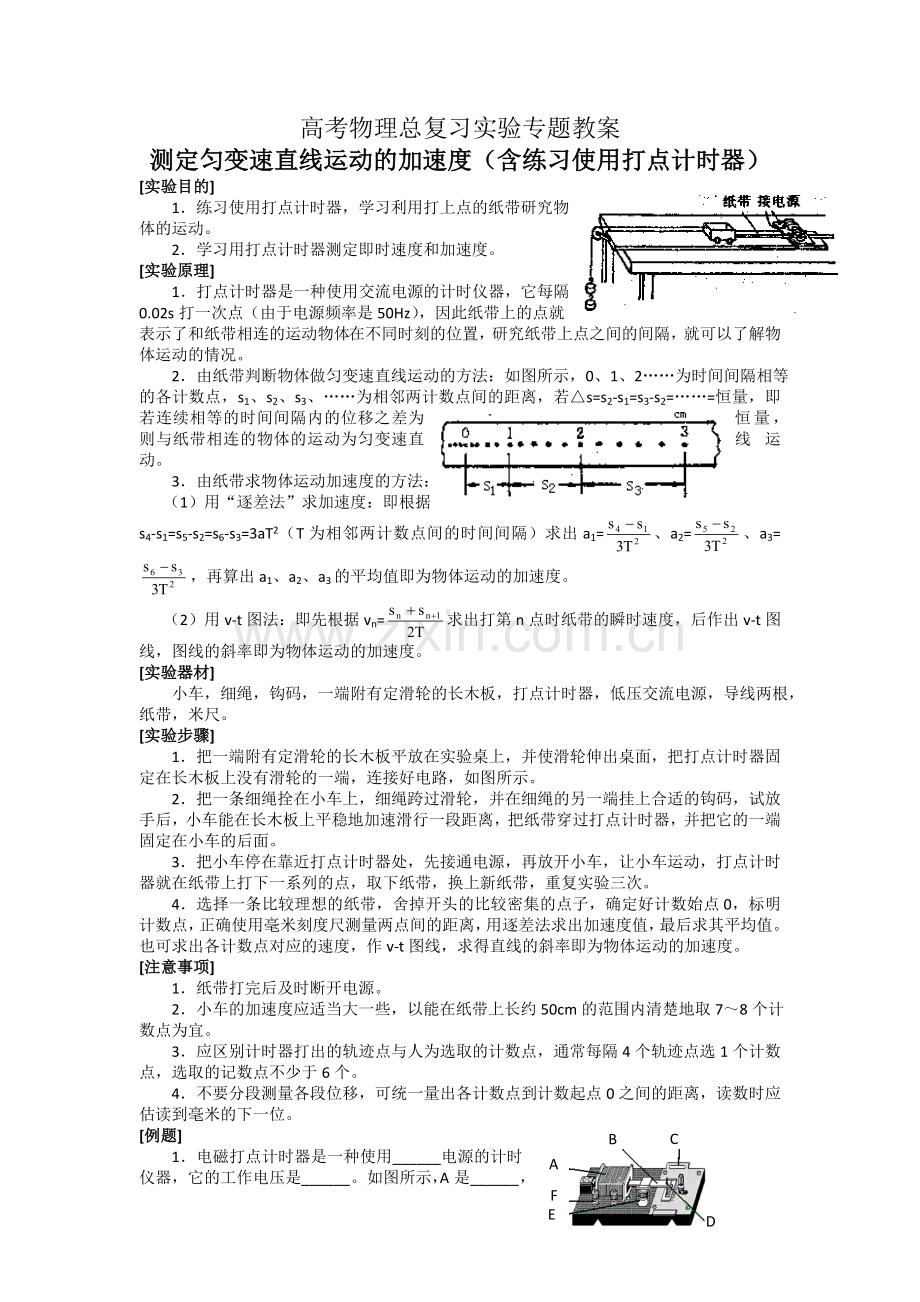

高考物理总复习实验专题教案
测定匀变速直线运动的加速度（含练习使用打点计时器）
[实验目的]
1．练习使用打点计时器，学习利用打上点的纸带研究物体的运动。
2．学习用打点计时器测定即时速度和加速度。
[实验原理]
1．打点计时器是一种使用交流电源的计时仪器，它每隔0.02s打一次点（由于电源频率是50Hz），因此纸带上的点就表示了和纸带相连的运动物体在不同时刻的位置，研究纸带上点之间的间隔，就可以了解物体运动的情况。
2．由纸带判断物体做匀变速直线运动的方法：如图所示，0、1、2……为时间间隔相等的各计数点，s1、s2、s3、……为相邻两计数点间的距离，若△s=s2-s1=s3-s2=……=恒量，即若连续相等的时间间隔内的位移之差为恒量，则与纸带相连的物体的运动为匀变速直线运动。
3．由纸带求物体运动加速度的方法：
（1）用“逐差法”求加速度：即根据s4-s1=s5-s2=s6-s3=3aT2（T为相邻两计数点间的时间间隔）求出a1=、a2=、a3=，再算出a1、a2、a3的平均值即为物体运动的加速度。
（2）用v-t图法：即先根据vn=求出打第n点时纸带的瞬时速度，后作出v-t图线，图线的斜率即为物体运动的加速度。
[实验器材]
小车，细绳，钩码，一端附有定滑轮的长木板，打点计时器，低压交流电源，导线两根，纸带，米尺。
[实验步骤]
1．把一端附有定滑轮的长木板平放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，如图所示。
2．把一条细绳拴在小车上，细绳跨过滑轮，并在细绳的另一端挂上合适的钩码，试放手后，小车能在长木板上平稳地加速滑行一段距离，把纸带穿过打点计时器，并把它的一端固定在小车的后面。
3．把小车停在靠近打点计时器处，先接通电源，再放开小车，让小车运动，打点计时器就在纸带上打下一系列的点，取下纸带，换上新纸带，重复实验三次。
4．选择一条比较理想的纸带，舍掉开头的比较密集的点子，确定好计数始点0，标明计数点，正确使用毫米刻度尺测量两点间的距离，用逐差法求出加速度值，最后求其平均值。也可求出各计数点对应的速度，作v-t图线，求得直线的斜率即为物体运动的加速度。
[注意事项]
1．纸带打完后及时断开电源。
2．小车的加速度应适当大一些，以能在纸带上长约50cm的范围内清楚地取7～8个计数点为宜。
3．应区别计时器打出的轨迹点与人为选取的计数点，通常每隔4个轨迹点选1个计数点，选取的记数点不少于6个。
A
B
C
D
E
F
4．不要分段测量各段位移，可统一量出各计数点到计数起点0之间的距离，读数时应估读到毫米的下一位。
[例题]
1．电磁打点计时器是一种使用______电源的计时仪器，它的工作电压是______。如图所示，A是______，B是______，C是______，D是______，E是______，F是______。
答案：交流，4至6V，线圈，振动片，限位孔，振针，永磁体，接线柱。

O
A
B
C
D
E
F
cm
s1
2.80
4.40
s2
5.95
s3
7.57
s4
9.10
s5
10.71
s6
2．如图是某同学测量匀变速直线运动的加速度时，从若干纸带中选中的一条纸带的一部分，他每隔4个点取一个计数点，图上注明了他对各计数点间距离的测量结果。
（1）为了验证小车的运动是匀变速运动，请进行下列计算，填入表内（单位：cm）

s2-s1
s3-s2
s4-s3
s5-s4
s6-s5

各位移差与平均值最多相差______cm，由此可以得出结论：小车的位移在________范围内相等，所以小车的运动是________。
（2）根据匀变速直线运动的规律，可以求得物体的加速度a==______m/s2。
（3）根据an-3=，可求出
a1==______m/s2，a2==______m/s2，a3==______m/s2，
所以，==______m/s2。
答案：（1）1.60，1.55，1.62，1.53，1.61，1.58，0.05，任意两个连续相等的时间里、在误差允许的，匀加速直线运动；（2）1.58；（3）1.59，1.57，1.59，1.58。
3．在研究匀变速直线运动的实验中，如图所示，为一条记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，相邻计数点间的时间间隔T=0.1s。
（1）根据________计算各点瞬时速度，则
vA=______m/s，vB=______m/s，vC=______m/s，
vD=______m/s，vE=______m/s。

cm
7.00
17.50
31.50
49.00
A
B
C
D
E

t/s
0.1
0.2
0.3
0.4
0
60
80
100
120
140
160
v/cm·s-1

（2）在如图所示坐标中作出小车的v-t图线，并根据图线求出a=________。将图线延长与纵轴相交，交点的速度是________，此速度的物理意义是________。
答案：（1）vn=，0.53，0.88，1.23，1.58，1.93；（2）3.50m/s2，0.53m/s，开始计时小车的速度，即vA。

4某次实验用打点计时器交流电的频率为50Hz，纸带的记录如图3所示,图中O点为纸带的第一个点，接下来的前几个点模糊,因此从A点开始每打五个点取一个计数点,推测纸带的运动是加速还是减速？在打出A、F这两点的时间间隔中，纸带运动的平均速度是多大？ B点的瞬时速度为多大？
O
A
B
1.30
C
D
E
F
G
3.45
6.34
10.08
14.40
19.55
单位:cm
图3

15、 从A点开始每打五个点取一个计数点，计数点间只有5个间隔，则计数点间运动的总时间为t=0.02×5s=0.1s，每隔0.1s纸带运动的位移分别是2.15cm、2.89cm、3.74cm、4.32cm、5.15cm，说明纸带作加速运动．
A、F间纸带运动的平均速度为
B点的瞬时速度可以用AC、AD、AE或AF段的平均速度表示，其中AC段的平均速度最接近B点瞬时速度．

5．用打点计时器可测纸带运动的时间和位移．下面是没有按操作顺序写的不完整的实验步骤，按照你对实验的理解，在各步骤空白处填上适当的内容，然后按实际操作的合理步骤，将各步骤的字母代号顺序写在空白处．
A．在电磁打点计时器的两接线柱上分别接上导线，导线的另一端分别接在低压 电源的两个接线柱上。
B．把电磁打点计时器固定在桌子上，让纸带穿过 ，并压在 下面。
C．用刻度尺测量从计时开始点到最后一个点间的距离。
D．切断电源，取下纸带，如果共有n个清晰的点，则这段纸带记录的时间 　 。
E．打开电源开关，再用手水平地拉动纸带，纸带上打下一系列小点。
F．利用公式计算纸带运动的平均速度。
实验步骤的合理顺序是
9、10V以下交流；限位孔；复习纸；（n－1）×0.02s；BAEDCF
23.（11分）（注意：在试题卷上作答无效） 第22题(2)图
图1为验证牛顿第二定律的实验装置示意图。图中打点计时器的电源为50Hz的交流电源，打点的时间间隔用Δt表示。在小车质量未知的情况下，某同学设计了一种方法用来研究“在外力一定的条件下，物体的加速度与其质量间的关系”。

（1）完成下列实验步骤中的填空：
①平衡小车所受的阻力：小吊盘中不放物块，调整木板右端的高度，用手轻拨小车，直到打点计时器打出一系列________的点。
②按住小车，在小吊盘中放入适当质量的物块，在小车中放入砝码。
③打开打点计时器电源，释放小车，获得带有点列的纸带，在纸带上标出小车中砝码的质量m。
④按住小车，改变小车中砝码的质量，重复步骤③。
⑤在每条纸带上清晰的部分，每5个间隔标注一个计数点。测量相邻计数点的间距s1，s2，…。求出与不同m相对应的加速度a。
⑥以砝码的质量m为横坐标，为纵坐标，在坐标纸上做出关系图线。若加速度与小车和砝码的总质量成反比，则与m处应成_________关系（填“线性”或“非线性”）。
（2）完成下列填空：
（ⅰ）本实验中，为了保证在改变小车中砝码的质量时，小车所受的拉力近似不变，小吊盘和盘中物块的质量之和应满足的条件是_______________________。
（ⅱ）设纸带上三个相邻计数点的间距为s1、s2和s3。a可用s1、s3和Δt表示为a=__________。图2为用米尺测量某一纸带上的s1、s3的情况，由图可读出s1=__________mm，s3=__________。由此求得加速度的大小a=__________m/s2。

（ⅲ）图3为所得实验图线的示意图。设图中直线的斜率为k，在纵轴上的截距为b，若牛顿定律成立，则小车受到的拉力为___________，小车的质量为___________。
23 【解题思路】（1）①平衡好小车所受的阻力，小车做匀速运动，打点计时器打出的点间隔基本相等⑥根据牛顿第二定律可知，，与m为一次函数关系，是线性关系。（2）（i)为保证小车所受拉力近似不变，应满足小吊盘和盘中物块的质量之和远小于小车的质量。(ii)由可知，，由图可读出，，换算后代入上式中，得（iii)设小车质量为M，由牛顿第二定律可得：，结合图象可知，，
【参考答案】间隔均匀，线性，远小于小车的质量，，24.2mm,47.2mm,1.15,
21.（18分）Ⅰ.（10分）图1为“验证牛顿第二定律”的实验装置示意图。砂和砂桶的总质量为，小车和砝码的总质量为。实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小。
（1）试验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一滑轮的高度，使细线与长木板平行。接下来还需要进行的一项操作是 （ ）
A. 将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动。
B. 将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动。
C. 将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，
轻推小车，观察判断小车是否做匀速运动。
（2）实验中要进行质量和的选取，以下最合理的一组是
A. =20, =10、15、20、25、30、40
B. =200, =20、40、60、80、100、120
C. =400, =10、15、20、25、30、40
D. =400, =20 40、60、80、100、120
（3）图2 是试验中得到的一条纸带，
、、、、、、为7个相邻的计数点，相邻的两个计数点之间还有四个点未画出。量出相邻的计数点之间的距离分别为=4.22 cm、=4.65 cm、=5.08 cm、=5.49 cm、=5.91 cm、=6.34 cm 。已知打点计时器的工作效率为50 Hz,则小车的加速度= m/s2 （结果保留2位有效数字）。
21 Ⅰ⑴ B解析：操作目的是平衡摩擦力，所以应除去绳子的拉力，并有纸带和运动，处于匀速时，说明恰好平衡。
⑵ C 解析：当用砂桶和砂子的重力当做拉小车的力，则应该让砂桶和砂子的质量远小于小车的质量。 ⑶0.42解：依据题意得出x1,x2,x3,x4,x5,x6,,然后采用逐差法求加速度，取平均值，保留2位有效数字。

21．（13分）（1）某同学利用图甲所示的实验装置，探究物块在水平桌面上的运动规律。物块在重物的牵引下开始运动，重物落地后，物块再运动一段距离停在桌面上（尚未到达滑轮处）。从纸带上便于测量的点开始，每5个点取1个计数点，相邻计数点间的距离如图议所示。打点计时器电源的频率为50Hz。
①通过分析纸带数据，可判断物块在相邻计数点 和 之间某时刻开始减速。
②计数点5对应的速度大小为 m/s，计数点6对应的速度大小为 m/s。（保留三位有效数字）。
③物块减速运动过程中加速度的大小为= m/s2，若用来计算物块与桌面间的动摩擦因数（g为重力加速度），则计算结果比动摩擦因数的真实值 （填“偏大”或“偏小”）。

21．（1）①6；7【或7；6】 ②1.00；1.20③2.00；偏大
解析：①根据匀加速直线运动的推论，相邻相等时间内位移之差是常数，可知开始位移之差为2cm，所以6和7之间某时刻开始减速。②计数点5对应的速度大小为，计数点6对应的速度大小为。③物块减速运动过程中加速度的大小为，由于
纸带与打点计时器之间有摩擦阻力,则计算结果比动摩擦因数的真实值偏大.
