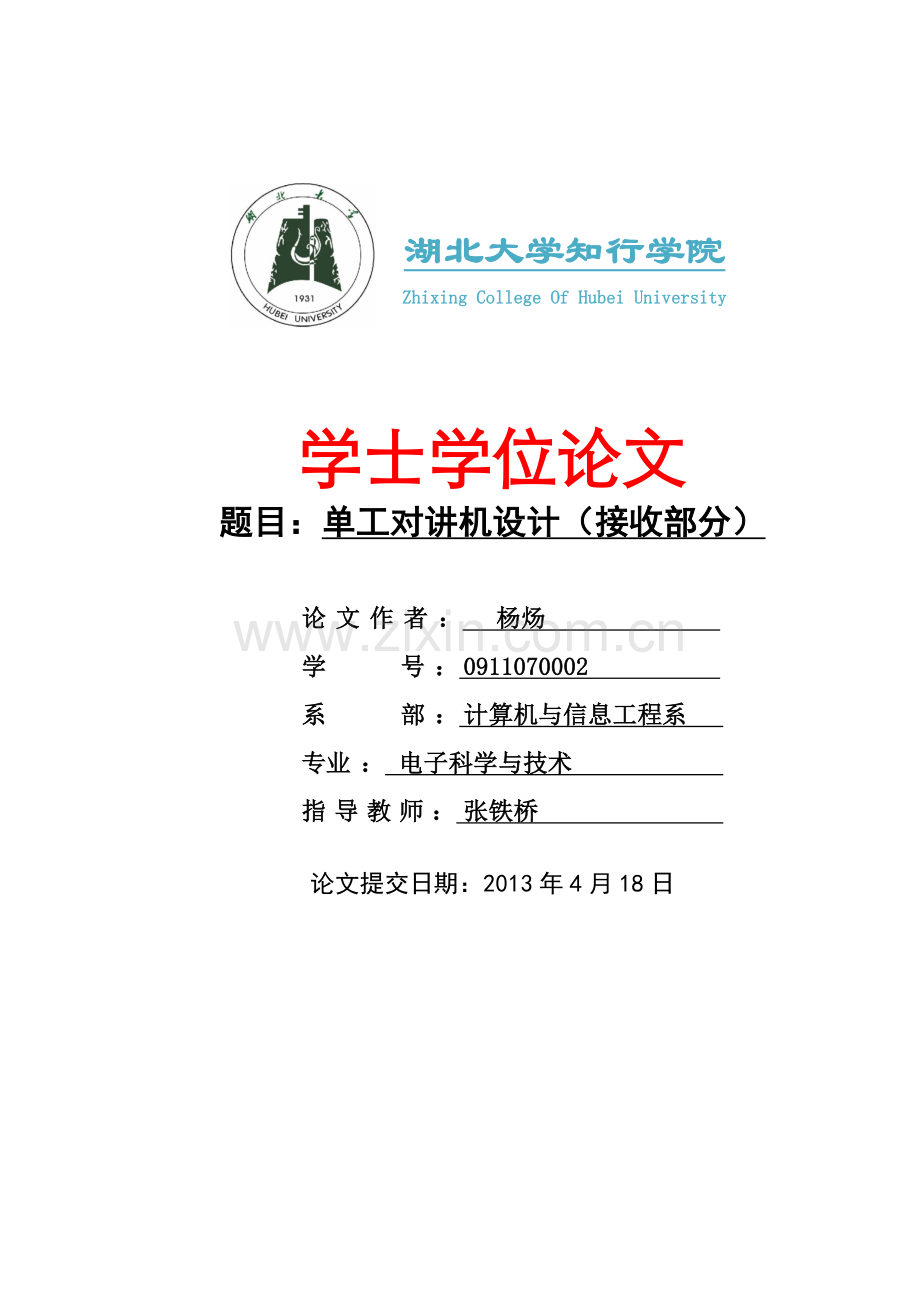

湖北大学知行学院
Zhixing College Of Hubei University

学士学位论文
题目：单工对讲机设计（接收部分）

论文作者： 杨炀
学 号： 0911070002
系 部： 计算机与信息工程系
专业： 电子科学与技术
指导教师： 张铁桥

论文提交日期：2013年4月18日

湖北大学知行学院本科毕业论文（设计）

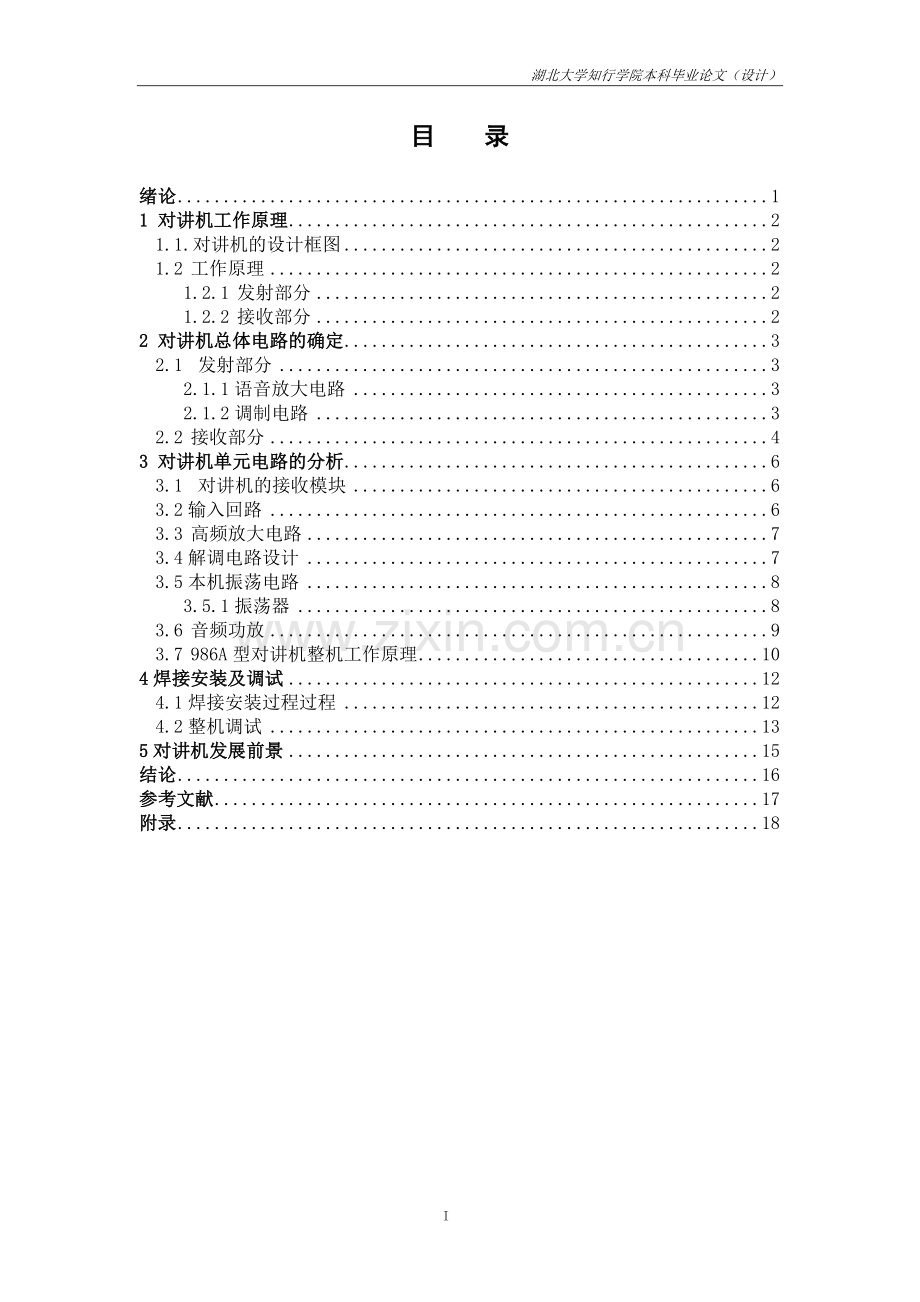

目 录

绪论 1
1 对讲机工作原理 2
1.1.对讲机的设计框图 2
1.2 工作原理 2
1.2.1 发射部分 2
1.2.2 接收部分 2
2 对讲机总体电路的确定 3
2.1 发射部分 3
2.1.1语音放大电路 3
2.1.2调制电路 3
2.2 接收部分 4
3 对讲机单元电路的分析 6
3.1 对讲机的接收模块 6
3.2输入回路 6
3.3 高频放大电路 7
3.4解调电路设计 7
3.5本机振荡电路 8
3.5.1振荡器 8
3.6 音频功放 9
3.7 986A型对讲机整机工作原理 10
4焊接安装及调试 12
4.1焊接安装过程过程 12
4.2整机调试 13
5对讲机发展前景 15
结论 16
参考文献 17
附录 18

单工对讲机设计

摘 要

单工无线呼叫系统具有使用简单、不受网络限制、通话成本低、适用范围广等优点。它是在鉴频、混频等技术的基础上，利用无线电通信原理研发的一种通信方式。目前，人们对对讲机的研究已从模拟化转化为数字化。本文从无线对讲机的基本原理出发，并对各部分的功能和作用进行了分析和研究，确定了对讲机电路图[1]。
本系统的功能在于实现呼叫和通话功能。无线对讲电话的特点是可供小型单位作内部电话使用，此外由于采用成品无线模块,从而使制作变得很简单,成本也很低。对讲电话实现了内部的通话，为人们的日常生活带来了极大的方便，值得进一步推广，有很好的发展前景。电子技术的研究才刚刚开始，随着这项技术的研究逐渐深入，涉及的研究领域也将更广。希望这项技术的研究能为人们以后的生活、工作带来更大的便利，为人们提供更为舒适、完美的生活方式。本论文最后对对讲机的现状及发展前景进行分析。

【关键词】无线呼叫 调频发射 振荡电路

Transitions wireless call communication system

Abstract

Pick transitions have use wireless call system simple, not affected by network restrictions, call low cost, wide application, etc. It is popularly used in frequency mixing technology, on the basis of using radio communication principle of a kind of communication research. At present, people on the intercom research has from MoNiHua into digital. This paper based on the basic principle of wireless radio, and part of the function and effect are analyzed and studied, determines the intercom diagram.
The function of this system is to realize call and call functions. The characteristics of wireless talkback telephone is available for small units for internal use, moreover due to the telephone finished product, thus make make wireless module becomes very simple, the cost is low. Talkback telephone calls, realized the internal for People's Daily life has brought great convenience and deserves further promotion, have very good prospects for development. Electronic technology research is just beginning, as the technology research, involving gradually goes deep research realm will be more widely. Hope this technology research for people later life, work bring greater convenience, to provide people with more comfortable and perfect way of life. This paper finally to intercom current situation and development prospect were analyzed.
【Key words】 Wireless Close call FM launch

III
绪论
无线电对讲机，其涵盖范围较宽。在这里我们将工作在超短波频段（VHF30~300MHZ、UHF300~3000MHZ）的无线电通信设备都统称为无线电对讲机。实际上按国家的有关标准应称为超短波调频无线电话机，人们通常将功率小、体积小的手持式的无线电话机叫做“对讲机”，以前曾有人称它为“步谈机”、“步话机”，而将功率大、体积较大的可装在车（船）等交通工具或固定使用的无线电话机又叫做“电台”，如车载台（车载机）、船用台、固定台、基地台、中转台等[2]。
无线电对讲机是最早被人类使用的无线移动通信设备早在二十世纪三十代开始得到应用。1936年美国摩托罗拉公司研制出第一台移动无线电通信产品 ——“巡警牌”调幅车用无线电接收机随后在1940年又为美国陆军通信兵研制出第一台重量为2.2公斤的手持式双向无线电调幅对讲机通信距离为1.6 公里。到了1962年摩托罗拉公司又推出了第一台仅重33盎司的手持式无线对讲机HT200其外形被称为“砖头”大小和早期的大哥大手机差不多。经过近3/4世的发展对讲机的应用已十分普遍已从专业化领域走向普通消费从军用扩展到民用。它既是移动通信中的一种专业无线通信工具又是一种能满足人们生活需要的具有消费类产品特点的消费工具。

1 对讲机工作原理
1.1.对讲机的设计框图
对讲机是主要是由发射和接收部分组成。放射时，我们对着话筒讲话，声音信号转变成电信号，之后再由音频放大电路将信号进行放大，由本振产生固定频率的载波信号加以调频经由缓冲选频后通过高放将信号再次放大，然后通过滤波器选取有用的信号由天线发射出去。接收部分采用直接接收的方式，由输入回路捕捉有用的电波频率并传入高频放大部分，由本振产生固定频率的信号通过混频电路产生一个差频以便从调制产生的波中恢复原调制信号再通过中放将信号放大，从而使接收机灵敏度提高。最后在通过音频功放将信号放大后通过喇叭将电信号转换成为声音信号从而能够听到声音。
滤波器
高放
混频
中放
鉴频
低放
高放
选頻
缓冲
调频
音放
本振
本振
接收部分
发射部分
-3~6db
60~80db
20~40db

图1.1 对讲机原理框图
1.2 工作原理
1.2.1 发射部分
锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大，功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
1.2.2 接收部分
接收部分分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频处混频并生成第一中频信号。第一中频信号通过晶体滤波器进一步消除领道的杂波信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大，带通滤波器，去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需要的语音信息[3]。

2 对讲机总体电路的确定
2.1 发射部分
2.1.1语音放大电路
U741为集成运算放大器，可以用它来对低频话音进行放大。下图电路为一同相放大电路。

图2.1语音放大电路
运算放大器的放大倍数为无穷大，所以只要它的输入端的输入电压不为零，输出端就会有与正的或负的电源一样高的输出电压本来应该是无穷高的输出电压，但受到电源电压的限制。准确地说，如果同相输入端输入的电压比反相输入端输入的电压高，哪怕只高极小的一点，运算放大器的输出端就会输出一个与正电源电压相同的电压;反之，如果反相输入端输入的电压比同相输人端输入的电压高，运算放大器的输出端就会输出一个与负电源电压相同的电压(如果运算放大器用的是单电源，则输出电压为零)[4]。
其次，由于放大倍数为无穷大，所以不能将运算放大器直接用来做放大器用，必须要将输出的信号反馈到反相输入端(称为负反馈)来降低它的放大倍数。如上图所示，R1的作用就是将输出的信号返回到运算放大器的反相输入端，由于反相输入端与输出的电压是相反的，所以会减小电路的放大倍数，是一个负反馈电路，电阻R4也叫做负反馈电阻. 还有，由于运算放大器的输入为无穷大，所以运算放大器的输入端是没有电流输入的——它只接受电压。同样，如果我们想象在运算放大器的同相输入端与反相输入端之间是一只无穷大的电阻，那么加在这个电阻两端的电压是不能形成电流的，没有电流，根据欧姆定律，电阻两端就不会有电压，所以我们又可以认为在运算放大器的两个输人端电压是相同的(电压在这种情况就有点像用导线将两个输入端短路，所以我们又将这种现象叫做“虚短”)。
2.1.2调制电路
人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路，预加重电路及带通滤波器进入压控振荡器直接进行调制，调制电路如下图所示：

图2.2调制电路
幅度调制是正弦型载波的幅度随调制信号作线性变化的过程. 通过MC1496芯片进行模拟乘法后波形更精准所以最终采用基于MC1496的幅度调制方案来进行信号调制. 调幅的方法按电平的高低可区分为高电平调制和低电平调制，前者是
直接产生满足发射机输出功率要求的已调波；后者是在低功率电平上产生已调波，再经过线性功率放大到所需的发射功率。
一般普通调幅发射机都采用高电平调制。它的优点是不必采用效率低的线性功率放大器，从而有利于提高整机效率。高电平调制电路必须兼顾输出功率、效率和调制线必的要求。
双边带调制和单边带调制通常都是低电平调制。调制电路的输出功率和效率不是主要指标，调制电路的形式，非线性器件类型及工作状态选择不受输出功率和效率的限制，因而具有更大的灵活性，可以更好地提高调制线性和抑制载波输出。
2.2 接收部分
点频调幅接收机的接收组成框图如下图所示
输入回路
音频功放
高频放大
解调
本机振荡

图2.3点频调幅接收机接收框图
接收部分中由天线接收信号，输入回路捕捉有用的电波频率并传入高频放大部分。信号进入到高频放大部分后将接收到的信号进行高频放大进入解调器。由于目前使用的都是超外差接收电路，它要求用一个本机振荡电路产生一个正玄波，与接收到的信号通过混频电路产生一个差频——称为中频信号，再通过多段中放电路将信号放大，从而使接收机灵敏度提高。解调器是从调制产生的振荡或波中恢复原调制信号。原调制信号得到后通过音频功放将电信号通过喇叭得到人们正常所需要的声音信号。
接收部分各级增益如下图所示

输入回路
音频功放
高频放大
解调
本机振荡
-3~6db
60~80db
20~40db

图2.4接收部分各级增益

3 对讲机单元电路的分析
3.1 对讲机的接收模块
天线收到信号，经匹配电感L1，再由三极管Q1、耦合电感T1、电容C4、C2组成检波电路进行检波，检波后的信号经T1次级线圈，耦合到放大电路部分，最后由C17耦合推动扬声器发音。经过旁路耦合电容滤除无用杂散信号后，被放大，产生音频信号。经过音频放大器放大，驱动扬声器，得到人们所需的信息。接收模块电路图如图所示。

图3.1对讲机的接收模块
3.2输入回路
输入回路电路图设计如下：

图3.2 无线接收电路
作为天线，它能将空中许许多多的无线的电载波信号都能接收下来，但对于一个接收机的某个时间或时间段而言，只需某一个无线电载波信号。这时，就需要一个电路能从千百个信号中选择出所需要的信号，它就是输入调谐电路。
输入调谐电路也叫输入选择回路，简称输入回路，它是信号，进入接收机的第一道“大门”。输入回路的结构形式和性能对接收机的性能有重要的影响。天线是空中无线电信号与输入回路之间的传输介质，本任务将结合天线一起学习输入。此外，因输入调谐回路中的调谐电容与变频电路中的调谐电容是同轴相联的，因而有关输入调谐将结合变频电路实施。
输入调谐回路实际上就是一个并联谐振回路，由一个电感线圈和一个可变电容组成。
当并联谐振回路谐振时，呈现的阻抗最大，且为纯电阻。输入调谐回路就是利用此特性，当电路谐振时获得的无线电波信号最大；失谐时，呈现的阻抗很小，获得的信号就很小。通过改变电容的容量就可以改变输入回路的谐振频率，也就是改变所选信号的频率，达到选频的目的。
内置天线一般有磁性天线和印制电路型天线，但机内天线的接收能力有限，只适合于中波段或近距离无线传输。为了提高接收机接收微弱信号的能力，所以我决定装设外接天线，尤其在短波波段和超高频波段，采用的是抛物面天线[14]。
3.3 高频放大电路
高频放大电路设计图如图所示。

图3.3共射—共基级联放大电路
将小信号进行选频放大，其选频回路调谐于接收机的工作频率中。
小信号放大器的工作稳定性是一项重要的质量指标。由于晶体管反向传输导纳Yre对放大器输入导纳Yi的影响，会引起晶体管工作部稳定，因此，常用共射-共基级联放大电路。后级的共基晶体管得输入导纳较大，对于前级共射晶体管来说，它是负载。大的负载导纳导致电压增益下降，但它仍有较大的电流增益。后级的共基放大电路的电流增益小，但是电压增益大。组合放大器的总电压增益和功率增益都与单管共射放大电路差不多，但稳定性提升。
采用共射——共基级联放大，共基电路的特点是输入阻抗很低和输出阻抗很高，当它和共射电路连接时相当于放大器的负载导纳'LY很大，此时放大器的输入导纳ieiyY≈晶体管内部的反馈响应相应的减弱，甚至可以忽略。 在对电路进行定量分析的时候，可以把两个级联晶体管看成一个复合管。这个复合管的导纳参数有两个晶体管的电压，电流和导纳参数决定。一般选用同型号的晶体管作为复合管，那么他们的导纳参数克认为是相同的，只要知道这个复合管的等效导纳参数，就可以把这类放大器看成一般的共射极放大。
3.4解调电路设计
解调电路是由模拟乘法器加上外围电路组成的，模拟乘法器作检波时必须有一个与接收信号同频的本振信号。调制电路如下图所示[13]。

图3.4解调电路
解调电路是从调制产生的振荡或波中恢复原调制信号。由于接收到的信号经过高频放大电路后还含有各种噪声，为了将原有信号从含有噪声的信号中分离出来，便于放大及传送给下一级。在将测量信号调制，并将它和噪声分离，放大等处理后，还要从发射端已调制的信号中提取反映被测量的值的测量信号，这一过程被称为解调。解调是调制的逆过程，实质上是将高频信号搬移到低频端，这种搬移正好与调制的过程相反。搬移是线性搬移。
3.5本机振荡电路
目前使用的都是超外差接收电路它要求用一个本机振荡电路产生一个正弦波，与接收到的信号通过混频电路产生一个差频----称为中频信号，再通过多段中放电路将信号放大，从而使接收机灵敏度提高[12]。
3.5.1振荡器
振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。凡是可以完成这一目的的装置都可以作为振荡器[10]。
一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。选频网络则只允许某个特定频率 f能通过，使振荡器产生单一频率的输出
振荡器电路图如下所示

R1

R2

Cb

Ce

Re

V
Lc

Vcc

C1

C2

L

图3.5振荡器电路图
由图可以看出，该电路满足振荡器的相位条件，且反馈是由电容产生的，因此称为电容反馈振荡器也称为“考毕兹“振荡器。这种振荡器由电感和两个电容构成振荡回路，由其中的一个电容提供反馈[9]。
图中，电阻R1，R2，Re起直流偏置作用，在开始振荡前这些电阻决定了静态工作点，当振荡产生以后，由于晶体管的非线性及工作在截止状态，基级，发射级电流将发生变化，这些电阻又起自偏压作用，从而限制和稳定了振荡的幅度大小；Ce为旁路电容，Cb为隔直电容，保证了起振时具有合适的静态工作点及交流通路。图中的扼流圈Lc可以防止集电极交流电流从电源入地，Lc的交流电阻很大，可以视为开路，但直流电阻很小，可为集电极提供直流通路。
这种电路的优点是输出波形好，振荡频率可达100兆赫以上。缺点是调节频率时不方便。适宜于做固定的振荡器。该电路较容易制作，电容三点式电路振荡频率可以达到100MHZ，所以可以用来制作成无线电发射电路，用来制作无线话筒，对讲机等[11]。
3.6 音频功放
电路图如下所示：

图3.6音频功放电路图
甲类放大器电流的流通角为三百六十度，适用于小信号低功率放大。乙类放大器电流的流通角为一百八十度。丙类放大器电流的流通角小于一百八十度。乙丙类都适用于大功率工作。丙类放大器的电流波形失真太大，所以不能用于低频放大，但是丙类工作状态的输出功率是三种中最高的。
由于经过解调后的信号要通过音频放大在经由喇叭传出声音信号，所以音频放大部分是属于低频放大[8]。
甲类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真，即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。甲类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。甲类功放声音上有饱满通透的优点，晶体管功率放大器是由三极管组成的，而三极管是由多组配对（N结及P结），这两个结构成的，当没有外加电压时是截止，只有在上面外加一个偏置电压并且高于它的门限电压，这个N/P结才会导通，有电流通过，三极管才开始工作。甲类功放是把正向偏置定在最大输出功率的一半处，使功放在没有信号输入时也处于满负载工作状态，使得功放在整个信号周期内都导通都有电流输出。甲类功放使三极管始终工作于线性区，因此甲类功放几乎无失真，听感上质感特别好，尤其是小信号时，整个声音通透细节丰富。基于上述特点及要求最终选择了甲类放大器
3.7 986A型对讲机整机工作原理
三极管Q1和耦合可调电感线圈T1、电容器C4、C2等组成振荡电路，产生频率约为49.8MHz的载频信号。Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路。扬声器SP兼作话筒使用。电路工作在接收状态时，将收发转化开关置于接收位置（默认状态为接收），从天线ANT接收到的信号经天线匹配电感L1、再经可调耦合电感线圈T1、电容器C4、C2、高频三极管Q1及T1次级线圈等组成的检波电路进行检波。检波后的音频信号，经T1次级线圈中心抽头耦合到低频放大器的输入端，经放大后电容器C17耦合推动扬声器SP发声。
电路工作在发信状态时，S2是收发转换开关（复位状态），按下置于“发信”状态，由扬声器将话音变成电信号后由电容器C17耦合到Q2，Q3、Q4、Q5和相关电阻电容等组成低频放大电路放大后，经耦合可调电感的中心抽头将信号加到振荡器Q1进行信号调制，使该管得bc结电容随着话音信号的变化而变化，而该管得bc结电容是并联在T1次级两端的，所以振荡电路的频率也随之变化，实现了调制的功能，并将以调波经T1从L1天线发射出去[7]。
986A整机电路原理图如图所示.

图3.7整机电路原理图

4焊接安装及调试
4.1焊接安装过程过程
焊接时先焊接电阻，再焊接电容，再焊接三极管，再焊接电位器，再焊接跳线，再将复位开关、拨位开关焊接到电路板上；安装时先进行初步调试，再进行整机的组装，组装时要注意飞线的焊接及电路板的固定[6]。
焊接安装注意事项:
注意人身安全，防止烫伤烧伤，注意正确的使用电烙铁，严格的按照步骤进行；
焊接过程中注意电解电容的极性，防止焊接完后不能够使用；
焊接电路板时注意不要虚焊或脱焊；
安装时要先进行调试，调试能够实现对讲机功能后才组装；
组装时要小心谨慎，切勿将电路板损坏，或用力抖动。
表4.1元器件清单
序号
名称
型号与规格
位号
数量
1
集成块
D1800
IC1
1块
2
集成块
D2822
IC2
1块
3
高频三极管
9018
VT1
1支
4
发射管
D40或9018
VT2
1支
5
开关二极管
1N4148
VD
1支
6
发光二极管
Φ3红
LED
1支
7
驻极体
50dB
BM
1个
8
扬声器
Φ36mm
BL
1个
9
电感线圈
Φ3 5T
L1、L3、L4
3支
10
电感线圈
Φ3 6T
L2
1支
11
电阻器
15Ω、47Ω、100Ω
R12、R11、R4
各1支
12
电阻器
120Ω、330Ω、560Ω
R1、R13、R9
各1支
13
电阻器
2.2K、4.7K
R10、R2
各1支
14
电阻器
1K、10K、36K
R6、R5、R3
各1支
15
电阻器
5.1K
R7、R8
2支
16
电位器
5K
RP
1支
17
瓷片电容
10P、15P
C10、C9
各1支
18
瓷片电容
18 P、33 P
C15、C19
各1支
19
瓷片电容
35 P
C3、C7、C8
3支
20
瓷片电容
39 P、68 P、75 P
C11、C4、C16
各1支
21
瓷片电容
101、221、102
C17 、C14、C2
各1支
22
瓷片电容
6 P、153
C5、C6、C20、C26
各2支
23
瓷片电容
223、104
C12、C13、C23、C25
各2支
24
瓷片电容
103
C18、C21、C22
3支
25
瓷片电容
103
C28、C29、C31
3支
26
电解电容
0.47u、10u
C1、C27
各1支
27
电解电容
220u
C24、C30
2支
28
双联电容
CBM_223P
C
1支
29
按钮开关

K1
1个
30
耳机插座
Φ3.5
J
1个
31
集成电路插座
8脚

1个
32
集成电路插座
22脚（14脚+8脚）

各1支
33
导线
50mm
BL
2根
34
导线
100mm
GB、BM、J2
5根
35
粗导线
100mm
TX
1根

4.2整机调试
第一步.检查完电路无误之后，接入9V叠层电池，旋转波动开关，可以是电路通电工作，不按到复位键，电路处于“接收”状态，扬声器起“电”转换为“声”的作用，可以听到“丝丝”的声音；把另一套的复位键按下，是工作在“发信”状态，这是扬声器起“声”转换成“电”的作用，将一对对讲机的天线平行靠近，用无感起子轻调可调电感T1的磁芯，使接收机“嘟嘟”的声音最大，即两者的发射接收频率一致。
第二步.将两个对讲机互换，用调节磁芯的方式进行调试，保证两个的发射接收的频率是一致的。这样的过程反复做做几次，保证两个之间的话说距离最远，话音最清晰。
第三步.调试成功后，装好拨动开关塑料旋钮，和复位开关塑料旋钮，用两颗螺丝固定电路板到前壳上。清理部好导线，用螺丝将前后盖固定。使用时，打开电池盒盖，装上9V电池，旋转波动开关钮，可以让电路通电工作，平时电路是处于“接收”状态，按下复位键电路时处于“发信’状态。

5对讲机发展前景
对讲机家庭拥有量是反映一个国家公众无线通信水平高低的综合性指标，同时也是一个国家国民经济和科学技术发展水平的标志之一。对讲机在美国、欧洲、韩国、新加坡、香港、台湾等地深受消费者的欢迎。美国从１９９８年开放民用对讲机市场后，在超市里就可以买到对讲机，其销量以每年翻一番的速度增长，２０００年销量就达到１０００万台，与手机的销量处于同一个数量级。在德国、日本，大概有３０％的家庭拥有对讲机，大概有２５％的法国家庭使用对讲机。２００６年我国手机用户已经达到４．７亿，连续几年的销量都超过了２０００万部。如果参照美国市场对讲机和手机销量的比例，可以认为我国对讲机市场的潜力非常巨大，市场需求不会低于欧美国家及我国港台等地[5]。
国家为满足社会公众使用对讲机的需求，对４００ＭＨｚ低功率公众民用对讲机市场全面放开。设置和使用低功率公众无线对讲机，免收频率占用费。低功率公众对讲机与手机相比，价格便宜，也不产生通话费用，可以很方便地实现一对一和一对多的通话；与室内无绳电话比较，通话距离更远，可达３公里。公众民用对讲机不仅让个人通信更自由，而且可以表现自身独特的性格。特别是随着愈来愈多消费者生活水平的逐步提高，驾车远行、登山、露营等外出休闲活动的机会和次数在逐渐增加，可以支持你在与同伴、家人及时联络沟通的公从低功率民用对讲机的作用此时便凸现出来，从而使社会对公众对讲机的需求量急剧上升。
我国现有的对讲机无论技术水平还是生产能力，与国外产品比都不具备竞争能力。因此对讲机的竞争对手来自国际方面。
国外公司对中国对讲机市场早已馋涎欲滴，他们的产品及资本的大举进入和渗透，已形成一种潮流。摩托罗拉公司１９８７年进入中国，１９９２年在天津注册成立摩托罗拉（中国）电子有限公司，用世界领先的通讯技术生产手机、对讲机等无线通信设备。市场占有率为世界第三的威泰克斯也将世界尖端的产品服务于中国社会，于２００３年在苏州工业园区设立了自己的工厂——威泰克斯通讯（苏州）有限公司。全球民用对讲机产销巨头豪发，用国际通讯领域２０年的资历和品牌，在我国以９９元的零售低价推出对讲机培育民用对讲机市场。ＴＥＫＫ也将眼光转向了中国，２００５年３月正式将制造基地从韩国搬到了深圳，从而开始了ＴＥＫＫ对讲机在中国生产，服务中国用户的历程。南方贝尔也进入中国与深圳诺德实业有限公司合作开拓民用对讲机市场。威泰克斯公司在苏州独资设立了自己的工厂后，形成了与摩托罗拉公司相抗衡的在中国生产对讲机的双架马车，生产广泛应用于作为社会基础的警察、消防、救护、石油化工和民用的建筑施工、物业管理、酒店餐厅、商场学校等领域的无线对讲机。
对讲机市场的迅猛发展，也从侧面反映出我国国民经济有了高速发展。今天我国已是世界移动通信第一大国，但由于我国人口达１３亿之多，我国每百人拥有量仍处于较低水平，这一反差巨大的情况既说明我国在发展移动通信方面取得了巨大的成就，也预示了今后发展我国对讲机方面有着广阔的空间和美好的前景，随着建筑业、交通业、石油化工等产业的快速发展，对讲机的需求量将越来越大，对讲机市场容量将进一步扩大。我国对讲机总的发展趋势，将加速提高对讲机产品的技术含量，朝着智能化、个性化、轻巧型的方向发展，朝着民用的方向发展。品牌的东西不仅好在“形”，更在“神”，而这种说不清楚的“神”就是由设计水平决定的。因此，自主研发、科技创新把国内的民用对讲机市场培育起来，也是我国对讲机制造业的一项重要任务，这样自然就有了进一步提高和创新的基础。

结论
5个月的时间转眼就过去了，毕业设计也已经有了应有的模样。在这段时间里我深刻的体会到了将平时课堂上学习到的理论知识成功的应用到实际生活中是多么的不容易，就算一个平日里大家觉得再简单不过的公式所得出来的数据如果应用到实物中在扎扎实实的调试出来是多么的困难。只有耐心细心的对待手头上的每一个小细节才能够实实在在的完成既定的目标。学习是一个不断探索不断进取不断反复的过程，有些东西也许你现在懂得了但是在往后的日子里你没有去理会在不久的将来你可能就会将他遗忘，在做毕业设计的过程中我就碰到了许多以前自己觉得映像还比较深刻的问题，由于时间的推移我居然将他们遗忘了，为此我只能像遇到新的问题一样去再次面对并且解决它们。这个过程是痛苦的但是这充实的生活让我体会到没有任何其他事物能够带来的那份喜悦。

参考文献

[1] 刘泉.通信电子线路.武汉理工大学出版社 2005
[2] 张伟,王力. protel2004入门与提高[M].人民邮电出版社. 2005.22～25
[3] 曾兴雯,刘乃安,陈建.高频电路原理与分析.西安电子科技大学出版社 2004
[4] 阎石. 数字电子技术基础[M].高等教育出版社.1998.208～209
[5] 童诗白. 模拟电子技术基础[M].高等教育出版社.2001.13～21
[6] 侯建军.数字电子技术基础（第二版）.北京高等教育出版社 2007.12
[7] 黄培根.模电数电基础实验及Multisim7仿真.浙江大学出版社 2007
[8] 张冠百.锁相与频率合成技术.电子工业出版社,1990
[9] 王志刚,龚杰星.现代电子线路.北京交通大学出版社 2003
[10] Thomas H.Lee.CMOS射频集成电路设计. 北京电子工艺出版社
[11] 沈建华,杨艳琴,翟骁曙. MSP430系列16位超低功耗单片机原理与应用[M].清华大学出版社.2004.149～155
[12] 童诗白,华成英. 模拟电子技术基础（第四版)[M].2003.56～59
[13] Theodore S.Rappapot Wireless communications Principles and Practice.Prentice Hall Inc，1996
[14] Robert Cristi. Modern Digital Signal Processing[M].2003.120～133

附录

附图1 对讲机

附图2 对讲机电路板

致 谢
学习是一个不断成长不断提高不断挑战自我的过程。在这段时间里我不仅学到了实用的知识也懂得了很多人生道理。有些东西看起来很简单如果你没有真真正正的投入其中的话你是不会发现他所隐含的难度的。这就好比你站在远处看着路上的行人骑着自行车，你觉得他们只是用手握着方向盘来控制方向然后用双脚蹬踩着踏板前行，当你真正自己去尝试的时候你会发现你首先要克服的就是你的恐惧其次就是你保持平衡的能力。所以请永远不要对你没有亲生经历的事情说简单。
特此感谢张铁桥老师孜孜不倦的教诲，在做毕业设计的过程中他给了我太多的帮助，每当遇到坎儿过不去的时候他总能用最简洁易懂的言语为我排除困难如同夜间海上的航灯为我指引前行的道路。许多新的在写本论文过程中，我也学习到了许多新的知识。同时还从张铁桥老师那里获得了很多宝贵的经验。在学习的过程中由于自己本身专业知识不扎实，论文在分析成本管理中还存在许多不足之处，感谢张铁桥老师在我做毕业设计写毕业论文之时抽出自己宝贵的时间来给我进行细心的辅导。同时我也想借此机会感谢这四年陪我一路走来的所有老师、同学，你们的友谊以及我们共同的经历是我一生的宝贵财富。
再次衷心的感谢所有帮助过我的同学还有老师，谢谢你们！
