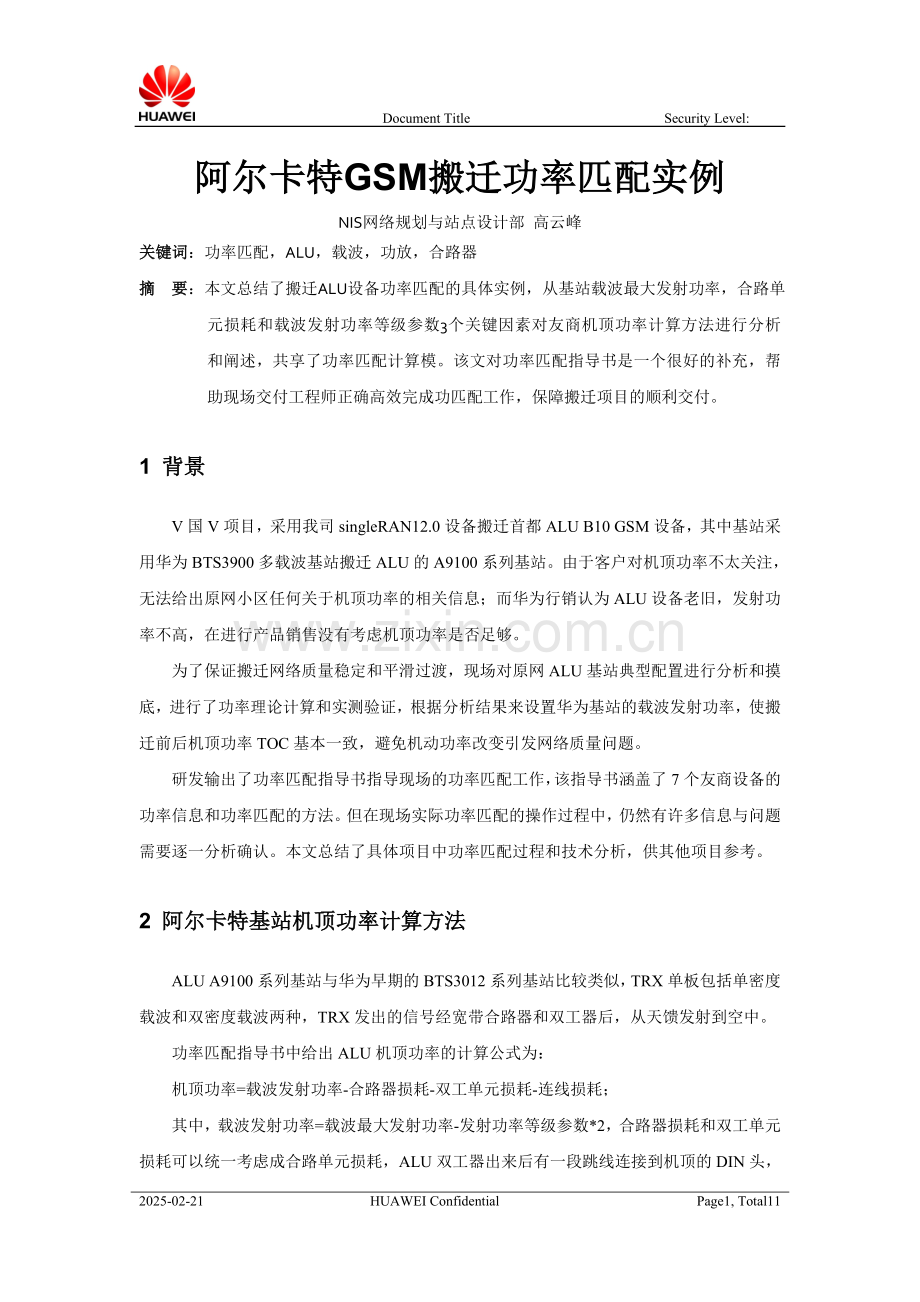

阿尔卡特GSM搬迁功率匹配实例
NIS网络规划与站点设计部 高云峰
关键词：功率匹配，ALU，载波，功放，合路器
摘 要：本文总结了搬迁ALU设备功率匹配的具体实例，从基站载波最大发射功率，合路单元损耗和载波发射功率等级参数3个关键因素对友商机顶功率计算方法进行分析和阐述，共享了功率匹配计算模。该文对功率匹配指导书是一个很好的补充，帮助现场交付工程师正确高效完成功匹配工作，保障搬迁项目的顺利交付。
1 背景
V国V项目，采用我司singleRAN12.0设备搬迁首都ALU B10 GSM设备，其中基站采用华为BTS3900多载波基站搬迁ALU的A9100系列基站。由于客户对机顶功率不太关注，无法给出原网小区任何关于机顶功率的相关信息；而华为行销认为ALU设备老旧，发射功率不高，在进行产品销售没有考虑机顶功率是否足够。
为了保证搬迁网络质量稳定和平滑过渡，现场对原网ALU基站典型配置进行分析和摸底，进行了功率理论计算和实测验证，根据分析结果来设置华为基站的载波发射功率，使搬迁前后机顶功率TOC基本一致，避免机动功率改变引发网络质量问题。
研发输出了功率匹配指导书指导现场的功率匹配工作，该指导书涵盖了7个友商设备的功率信息和功率匹配的方法。但在现场实际功率匹配的操作过程中，仍然有许多信息与问题需要逐一分析确认。本文总结了具体项目中功率匹配过程和技术分析，供其他项目参考。
2 阿尔卡特基站机顶功率计算方法
ALU A9100系列基站与华为早期的BTS3012系列基站比较类似，TRX单板包括单密度载波和双密度载波两种，TRX发出的信号经宽带合路器和双工器后，从天馈发射到空中。
功率匹配指导书中给出ALU机顶功率的计算公式为：
机顶功率=载波发射功率-合路器损耗-双工单元损耗-连线损耗；

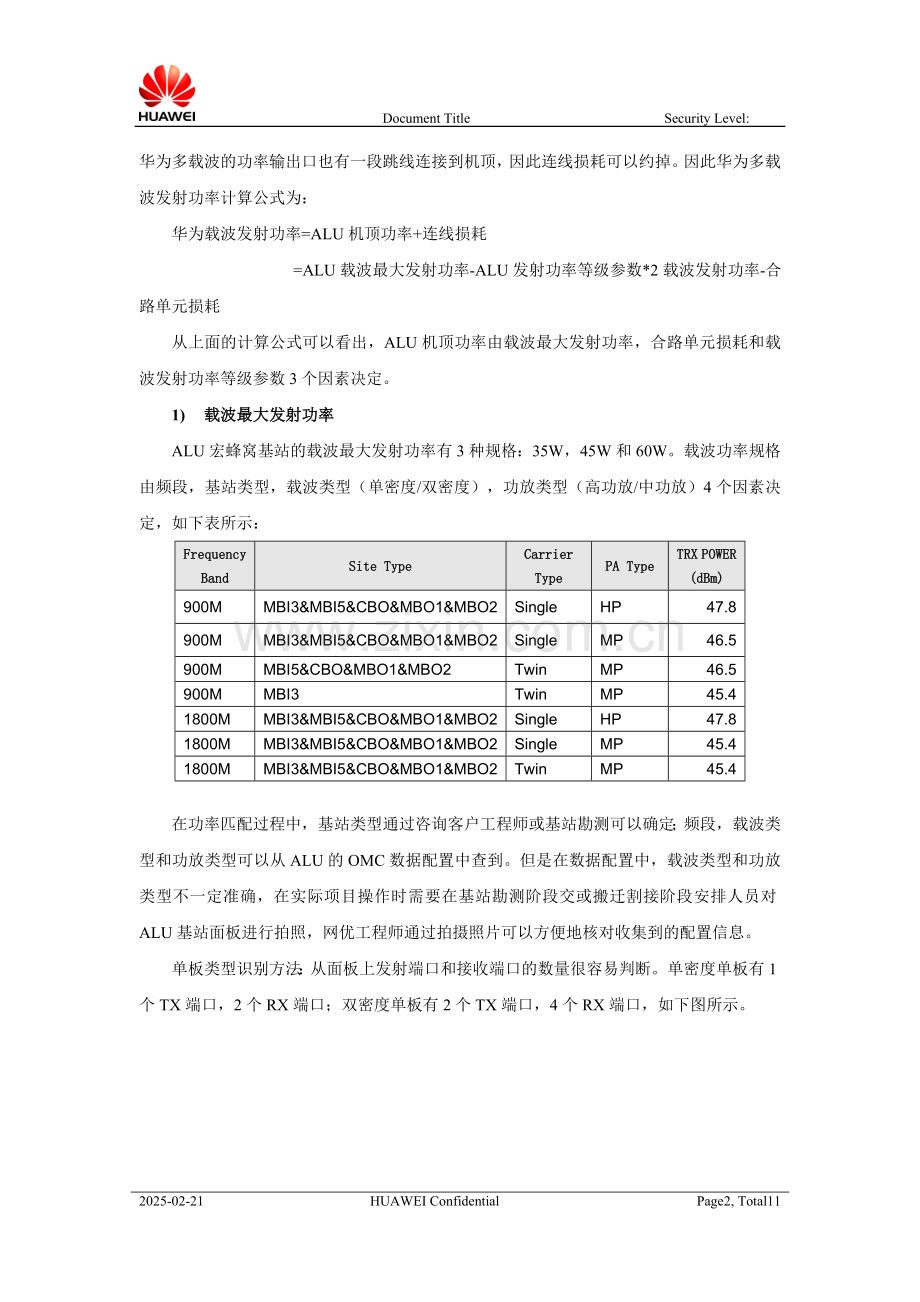

其中，载波发射功率=载波最大发射功率-发射功率等级参数*2，合路器损耗和双工单元损耗可以统一考虑成合路单元损耗，ALU双工器出来后有一段跳线连接到机顶的DIN头，华为多载波的功率输出口也有一段跳线连接到机顶，因此连线损耗可以约掉。因此华为多载波发射功率计算公式为：
华为载波发射功率=ALU机顶功率+连线损耗
=ALU载波最大发射功率-ALU发射功率等级参数*2载波发射功率-合路单元损耗
从上面的计算公式可以看出，ALU机顶功率由载波最大发射功率，合路单元损耗和载波发射功率等级参数3个因素决定。
1) 载波最大发射功率
ALU宏蜂窝基站的载波最大发射功率有3种规格：35W，45W和60W。载波功率规格由频段，基站类型，载波类型（单密度/双密度），功放类型（高功放/中功放）4个因素决定，如下表所示：
Frequency Band
Site Type
Carrier Type
PA Type
TRX POWER (dBm)
900M
MBI3&MBI5&CBO&MBO1&MBO2
Single
HP
47.8
900M
MBI3&MBI5&CBO&MBO1&MBO2
Single
MP
46.5
900M
MBI5&CBO&MBO1&MBO2
Twin
MP
46.5
900M
MBI3
Twin
MP
45.4
1800M
MBI3&MBI5&CBO&MBO1&MBO2
Single
HP
47.8
1800M
MBI3&MBI5&CBO&MBO1&MBO2
Single
MP
45.4
1800M
MBI3&MBI5&CBO&MBO1&MBO2
Twin
MP
45.4

在功率匹配过程中，基站类型通过咨询客户工程师或基站勘测可以确定；频段，载波类型和功放类型可以从ALU的OMC数据配置中查到。但是在数据配置中，载波类型和功放类型不一定准确，在实际项目操作时需要在基站勘测阶段交或搬迁割接阶段安排人员对ALU基站面板进行拍照，网优工程师通过拍摄照片可以方便地核对收集到的配置信息。
单板类型识别方法：从面板上发射端口和接收端口的数量很容易判断。单密度单板有1个TX端口，2个RX端口；双密度单板有2个TX端口，4个RX端口，如下图所示。

功放类型识别方法：TRX单板上有功放标签，位置如下图所示：

从功放标签的代码可以识别出功放是高功放类型还是中功放类型，代码与功放类型的对应关系如下表：
Code of the PA Board
PA Type
TAGHE
HP
TGT09
MP
TRAGE
MP
TGT18
MP

2) 合路单元损耗
ALU的合路单元有ANX，ANY，ANC和AGC四种。目前网络上使用比较多的是ANY，ANC和AGC三种单板。
AGC/ANC是双双工合路单元，包含2个二合一宽度合路器和两个双工器，可以支持小区S1—S4的配置。如下图：

如果配置为S1和S2，可以采用低损耗的接线方式，不通过合路单元直接进双工器，少3dB损耗。如下图：

ANY是合路单元，包含2个二合一宽度合路器；如果一个小区内使用了2个ANY称之为ANYD。由于该器件因为没有双工器，无法单独使用，必须和ANC或AGC配合使用。器件结构图如下：

ANYD（2个ANY）和ANC/AGC配合使用，可以支持S5—S8的小区配置。如下图：

需要特别注意的是，由于室内分别系统没有分集接机收功能，因此室内分布系统基站在小区配置为S3和S4时也会使用ANY+ANC/AGC的两级合路方式。

合路单元类型可从ALU的OMC数据配置中查到。为了确保信息的准确性，网优工程师可以通过拍摄照片对合路单元信息进行检查和确认。不同合路器单元及组合的损耗如下表：
Combiner Type
Combination or not
Combiner loss(dB)
ANX
YES
1
ANY
YES
3.3
ANC
YES
4.4
ANC
NO
1
AGC
YES
4.4
AGC
NO
1
ANYD+AGC
YES
7.4
ANYD+ANC
YES
7.4
ANY+ANC
YES
7.4

3) 载波发射功率等级参数
ALU的参数配置有BSC和OMC两种格式，参数的名字略有不同；对于载波发功率等级这个参数，名称都是BS_TXPWR_MAX，归属在功控参数类别中，网优工程师可以很方便地从参数配置中查到。

3典型站点功率匹配计算
根据上面的逐项分析，ALU基站在各种配置情况下的机顶功率（双工器输出口，对应华为多载波输出功率）如下表：

现场采用多载波V2模块，各种配置下输出功率如下表：
工作频段
载波数
静态机顶功率(GMSK/8PSK)
GSM 900M
/
GSM 1800M
1TRX
60W/40W
2TRX
40W/26W
3TRX
27W/18W
4TRX
20W/13W
5TRX
12W/8W
6TRX
10W/6.6W

通过以上的对比可以发现，ALU 基站在使用单密度HP类型的功放时，华为的多载波功率要弱0.8 dB。现场根据基站的位置，数量以及覆盖场景因素，综合考虑是否使用MRFU双配方案。
4机顶功率匹配计算结果测试验证
完成对机顶功率匹配的理论分析和计算后，现场选取典型站点进行了机顶功率测试验证。在功率测试时选取3个测试点，分别用来验证TRX发射功率，ANY损耗和ANC/AGC损耗。测试点示意如下图：

具体测试结果如下表：

测试结果中有发现两点异常：
1、HN_HBT_NGA_TU_VONG_1800_2小区的TRX发射功率异常，只输出20W，ALU设备没有存在这个规格，怀疑单板老化导致。
2、HN_TXN_NGUYEN_NGOC_NAI_1小区第1次测试与力量值偏差比较大，第二次测试时与理论分析一致。
排除单板老化和测试问题，测试结果和理论分析一致。现场根据上述方法对每个搬迁基站的小区进行了功率匹配计算，按照计算结果设置华为基站的TRX发射功率。
5阿尔卡特机顶功率匹配模板
现场根据ALU的机顶功率计算方法，制作了功率匹配模板，供搬迁其他项目搬迁ALU设备时参考。

参考文献：
【1】华为公司，GSM功率匹配技术指导书 v1.0（TG模板）-20101230.doc》，内部归档文档，2010年
