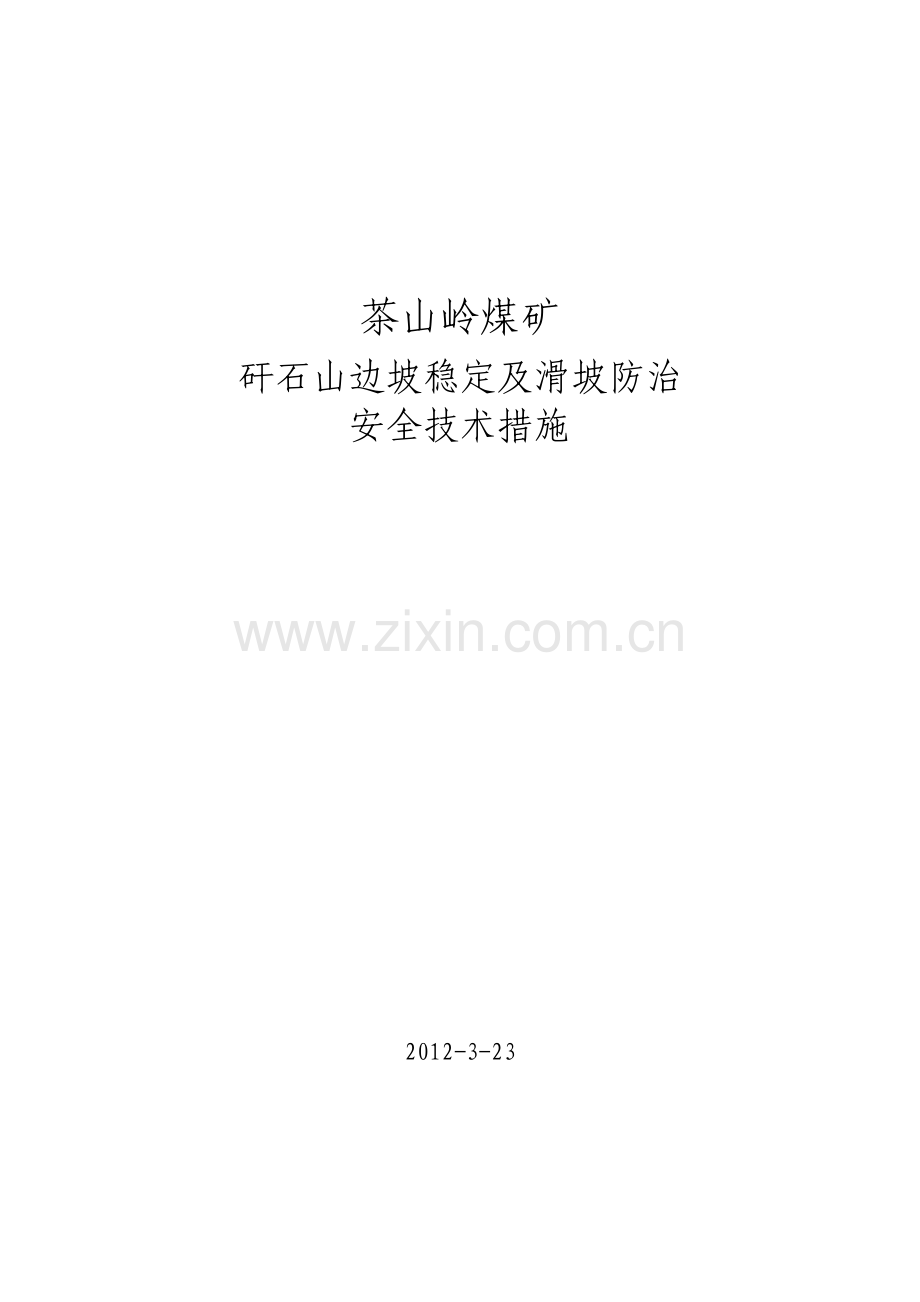

茶山岭煤矿
矸石山边坡稳定及滑坡防治
安全技术措施

2012-3-23

编 制: 周孚明 2012.3.23

矿总工:

机电矿长:

全面矿长:

安监站长:

安全矿长:

施工队长:

学习人员:

我矿矸石山排矸方式是采用前倾式翻矸机机械排矸，排出的矸石在矸石山上呈现松散自由堆积状态，而在我矿矸石山脚下现又办有一个煤矸石砖厂及煤矸石粉碎厂。由于煤矸石砖厂及煤矸石粉碎厂的取矸，对我矿的矸石山边坡管理带来了一定的安全隐患。边坡破坏的方式主要有崩落、散落、倾倒坍塌和滑动等。要加强边坡整治和检测。
一、边坡下滑治理措施
1、滑坡清理
当边坡出现断层或裂隙发育时，对滑体上部或中上部进行削坡，减小边坡角，从而减小下滑力。
2、减小压坡角
对边坡出现裂隙时，对滑体上部削减，使下滑力减小，同时将土岩堆积在滑体下部抗滑部位，使抗滑力增大。
3、设置挡墙
在边坡出现严重下滑趋势时，在滑体下部修筑挡墙，以增大抗滑力。
4、建立边坡稳定永久观测线
建立边坡稳定永久观测线，定期观测，对观测结果分析和评价。在对评价结果有危险预计时，采取1、2、3条的安全措施进行清理。
5、定期巡视
定期巡视采场及排矸边坡，发现有滑坡征兆时，立即撤人并采取措施。
6、设置明显的安全警示牌
在排矸架周围、煤矸石砖厂及煤矸石粉碎厂取矸区域设置明显的安全警示牌
二、边坡事故的预防
1、我矿选择适当的翻矸架摆放位置，使排出的矸石堆积角度合理，符合台阶坡面角和最终边坡角。
2、我矿选派专人或有经验的工人专门负责边坡的管理工作，及时消除隐患。发现边坡有塌滑征兆时，有权制止翻矸及取矸作业，并向矿长报告。
3、矸石山下煤矸石砖厂及煤矸石粉碎厂选用合理的取矸顺序和推进方向，严禁在我矿翻矸架台阶底部进行掏底开挖。
三、滑坡防治工作的程序
滑坡防治工作应立足于防，治次之。它贯穿于矸石山排矸工作各个阶段，滑坡防治工作应按一定程序进行，它反映了各项防治措施的轻重缓急次序。这一程序是：
1、进行有关滑坡原因的工程地质、水文地质的勘探工作；
2、截集并排出流入滑坡区的地表水；
3、疏干滑坡区或附近的地下水，或降低地下水位；
4、削坡减载，反压坡脚或清除滑体，爆破减震等；
5、采用人工支挡物可其他预防措施。
四、边坡监测措施
边坡监测工作包括大面积边坡移动的观测，边坡表面或钻孔内局部岩体移动的观测、地音监测等。
一、大面积边坡岩体移动的观测
（一）观测
1、大面积边坡岩体移动的观测是指在边坡上设置观测点、观测线，用经纬仪、水准仪、钢尺等测量岩体移动。测量大面积边坡岩体移动主要仍应用经纬仪、光电测距仪、水准仪及钢尺等测量仪器和工具。
2、观测线由若干位于直线上的观测点组成。为了控制一个滑体，通常在滑体的中央部分沿可能的滑动最大速度方向设置一条观测线；沿其两侧，再设若干条；有时还沿露天矿台阶走向，跨越滑体设置观测线。
3、每条观测线分控制部分（点）和工作部分（点），前者设置在稳定的边坡区内，后者则设在滑动区内。
4、一个滑体，除设置观测线外，有时应对滑体上具有特征性的地方，如层面、断层、裂缝等。设置专门观测点进行观测。
5、对虽无明显变形，但有可能发生滑动的边坡，需要时亦 应设观测线观测，以便及时采取滑坡防治措施。
6、观测点的埋设，可用混凝土将金属杆柱浇注于岩体中，或以金属杆柱、木桩等直接打入松软的土岩中；前者常用于控制点的设置，后二者则适用于工作点。
7、任何结构的观测点应符合如下要求：
（1）观测点上部应有清楚的中心，以保证精确测量；
（2）设置位置应便于观测；
（3）保证桩柱与岩体牢固结合，使观测点能真实反映岩体的移动。
8、各次观测的间隔时间，依滑动速度大小，滑体移动特征、观测目的、以及有滑动危险的建筑物的重要性面定。通常，雨季间隔时间短，对正在滑动的岩体，需严密监视，必要时进行昼夜连续观测。
9、观测点设置的原则，观测方法、观测精度等，均应符合测量规程要求。
（二）、观测资料的图示
根据观测结果，通过整理，可按不同需要，绘制以下各图；
1、滑坡区平面图，图上应绘出边坡平面形状、滑体范围、地貌、测点，标高等。
2、滑坡区断面图，图上应绘出滑坡前后边坡外形，滑动面位置及露头、测点标高、岩层、构造等。
3、观测点位移—时间关系曲线图。
4、观测点移动向量图。
（三）、观测资料分析
滑坡观测资料不但可提供滑体的范围及表面形态，而且有助于分析、确定滑动面的形状和位置，分析滑坡原因和预报滑坡等。这些工作应密切结合地质条件。
1、分析滑动面的形状及位置
2、如观测线自上而下各观测点移动向量的变化连续而有规律，则可认为滑动是整体滑动。整体滑动时，可视为滑动面垂线上滑体各点的移动向量相互平行。
3、分析滑坡原因
4、预报滑坡
5、滑坡从出现滑动预兆到最终完全滑落要经历一段时间，或数月，或经年，其移动速度即单位时间内的位移量由小变大，最后发生急剧变化。因而根据移动速度的变化可以预报滑坡。

茶山岭煤矿技术办
2012-3-23
