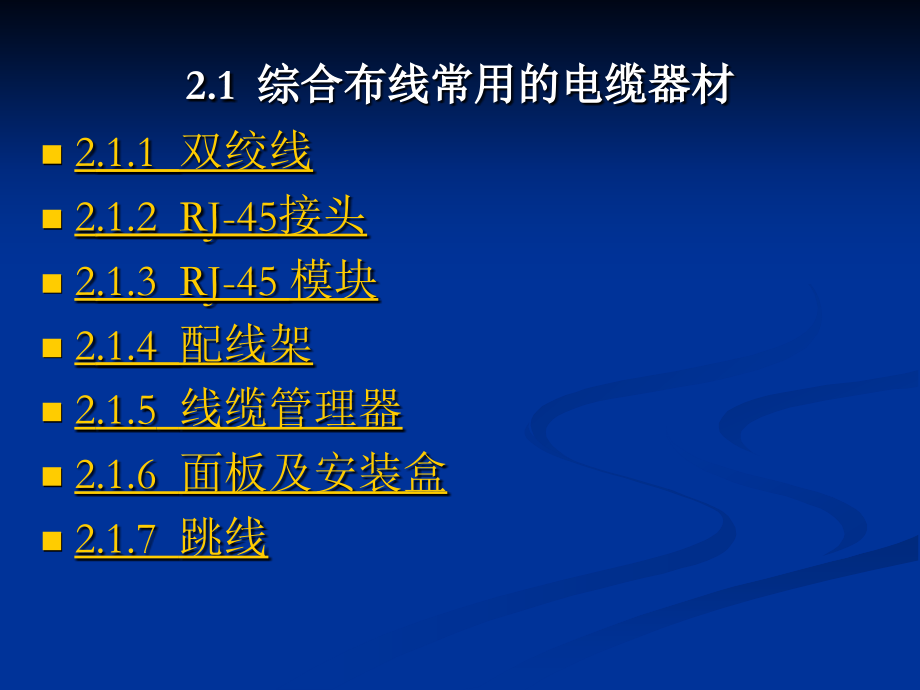

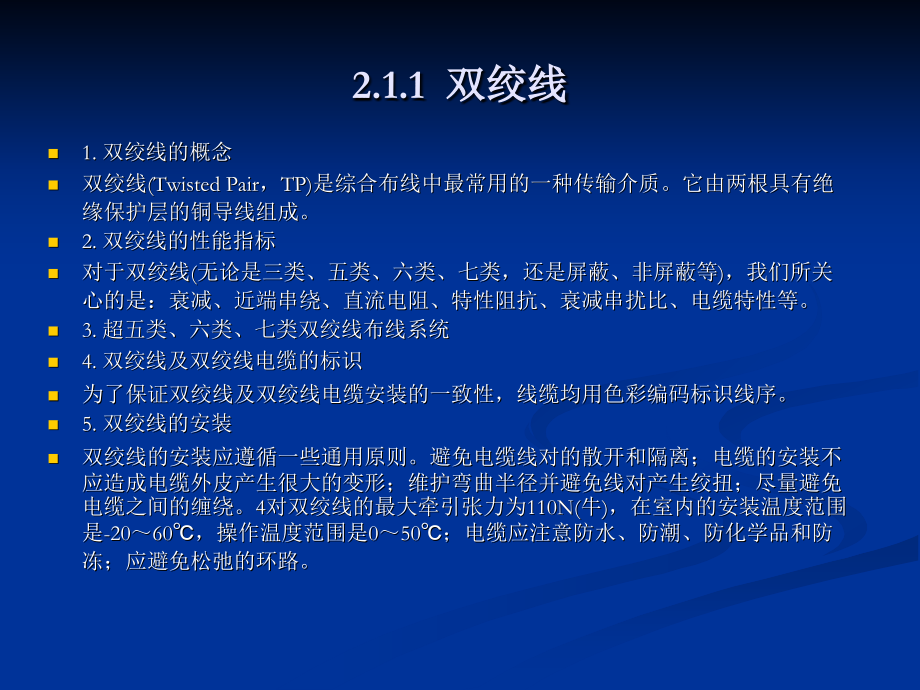

,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,.1,综合布线常用的电缆器材,2,.1.1 双绞线,2,.1.2 RJ-45接头,2,.1.3 RJ-45 模块,2,.1.4 配线架,2,.1.5,线缆管理器,2.1.6,面板及安装盒,2.1.7,跳线,2.1.1,双绞线,1.,双绞线的概念,双绞线,(Twisted Pair,，,TP),是综合布线中最常用的一种传输介质。它由两根具有绝缘保护层的铜导线组成。,2.,双绞线的性能指标,对于双绞线,(,无论是三类、五类、六类、七类，还是屏蔽、非屏蔽等,),，我们所关心的是：衰减、近端串绕、直流电阻、特性阻抗、衰减串扰比、电缆特性等。,3.,超五类、六类、七类双绞线布线系统,4.,双绞线及双绞线电缆的标识,为了保证双绞线及双绞线电缆安装的一致性，线缆均用色彩编码标识线序。,5.,双绞线的安装,双绞线的安装应遵循一些通用原则。避免电缆线对的散开和隔离；电缆的安装不应造成电缆外皮产生很大的变形；维护弯曲半径并避免线对产生绞扭；尽量避免电缆之间的缠绕。,4,对双绞线的最大牵引张力为,110N(,牛,),，在室内的安装温度范围是,-20,60,，操作温度范围是,0,50,；电缆应注意防水、防潮、防化学品和防冻；应避免松弛的环路。,2.1.2 RJ-45,接头,1.RJ-45,接头,RJ-45,接头,(RJ-45 Modular Plug),俗称水晶头，它是铜缆布线中的标准连接器，与插座,(RJ-45,模块,),共同组成一个完整的连接器单元。,2.RJ-45,接头的结构与线对,3.RJ-45,接头的分类,RJ-45,接头同样分为非屏蔽和屏蔽两种。,4.RJ-45,接头的性能,RJ-45,接头是整个链路中最容易引起串扰的地方，因此串扰是最值得注意的一个性能指标。,5.,双绞线,RJ-45,接头的制作,2.1.3,RJ-45 模块,1.RJ-45,模块,RJ-45,模块是布线系统中连接器的一种，连接器由插座和插头组成。,2.RJ-45,模块的规格,常见的非屏蔽模块高,2cm,、宽,2cm,、厚,3cm,、塑体抗高压、阻燃，可卡接到任何,M,系列模式化面板、支架或表面安装盒中，并可在标准面板上以,90(,垂直,),或,45,斜角安装，特殊的工艺设计至少提供,750,次重复插拔。,3.RJ-45,模块的性能指标,RJ-45,模块的性能指标包括衰减、近端串扰、插入损耗、回波损耗和远端串扰等。,4.RJ-45,模块的分类,按模块的安装位置来分，分为埋入型、地毯型、桌上型和通用型。,按屏蔽性能分为非屏蔽模块和屏蔽模块。,2.1.4,配线架,配线架,(Patch Pannel),是电缆或光缆进行端接和连接的装置。在配线架上可进行互联或交接操作。,1.110,型配线架,110,型配线架是,110,型连接管理系统的核心部分，,110,型配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆对就端接在其上。,2.,模块化快速配线架,模块化快速配线架又称为机柜式配线架，是一种宽度为,19,英寸的模块式嵌座配线架，线架后部以一块印制电路板的,IDC(Internet Data Center),连接块为特色，该连接块用于端接工作站、设备或中继电缆。配线架是一种,19,英寸,EIA RS-310,导轨安装单元，可容纳,24,、,32,、,64,或,96,个嵌座。,3.,电子配线架,2.1.5,线缆管理器,1.,线缆管理器的概念,线缆管理器,(Cable Management Panel),是有效管理线缆路由的设备，通常与配线架一起安装，,如图,2.17,所示。,2.,线缆管理器的分类,(1)110,系列线缆管理器。,(2),机架式垂直线缆管理环，采用低成本材料，可安装于机架的上下两端或中部，完成线缆的前后双向垂直管理。,(3),机架式水平线缆管理环，安装于机柜或机架的前面，与机架式配线架搭配使用，提供配线架或设备跳线的水平方向线缆管理。,(4),机架顶部线缆管理槽，可安装在机架顶部，为进出的线缆提供一个安全可靠的路径，包括,9,个管理环和,18,英寸的线缆管理带。,图,2.17,线缆管理器,2.1.6,面板及安装盒,1.面板及安装盒的概念,面板及安装盒,(Face Plate and Box),是用于在信息出口位置安装固定模块的装置。其中按插座面板类型可分英式,(,图,2.18,),、美式,(,图,2.19,),和欧式,(,图,2.20,),等样式；按照用途分为密封型、防水型、防尘型等；按照结构可分为单口、双口、多口和多功能型,(,图,2.21,),等。,2.面板的安装方式,工作区信息插座面板有,3,种安装方式：第一种是安装在地面上，要求安装在地面的金属盒应当是密封、防水、防尘并带有可升降功能，但其安装造价较高；第二种是安装在分隔板上，此方法适于分隔板位置确定的情况，安装造价较为便宜；第三种安装在墙上，此方法在分隔板未确定的情况下，可沿大开间四周的墙面每隔一定距离均匀地安装,RJ-45,埋入式插座。第三种方式与前两种相比，无论在造价、移动分隔板的方便性、整洁度、安装和维护造价上都是很好的。,图,2.18,图,2.21,2.1.7,跳线,1.,电缆跳线的概念,所谓跳线,(Patch Cord),指的是铜连接线，由标准的跳线电缆和连接硬件制成。,2.,跳线的分类,(1),模块化跳线两头均为,RJ-45,接头，采用,568-A,结构，并有灵活的插拔设计，防止松脱和卡死。,(2),室内三类语音跳线。,(3)110,跳线。,(4)117,适配器跳线。,(5)119,适配器跳线。,(6)525,适配器跳线。,(7),此外还有一种区域布线系统，设计用于模块化设备以及从一个结合点开始的区域布线，线的一端带有,RJ-45,接头，另一端带有,RJ-45,模块。,(8),在综合布线智能管理系统中，还用到了一种标识跳线，它实际上是一条复合跳线或多功能跳线，通常除了,4,对线外，还加了一根导线，这根导线由铜缆或光纤组成，用来连接相应的检测设备，对布线系统实时检测和管理。,3.,特殊跳线,大多数机柜式配线架用于各种不同的功能，如果标上某个功能，则会引起混淆，或限制综合布线系统的灵活性，所以建议使用彩色跳线。,4.,跳线的一个重要指标,对于跳线来说，一个重要指标就是弯曲时的性能，由于,UTP,双绞线一般为实线芯，所以在可管理性能上很差。一是线缆较硬，不利于弯曲；二是实线芯线缆在弯曲时会有很明显的回波损耗，导致线缆的性能下降。所以对于实线芯的电缆一般有弯曲半径上的明显要求。,2,.,2,综合布线常用的光缆器材,2,.,2,.1 光纤与光缆,2,.,2,.2 光纤连接器,2,.,2,.3 光纤配线架,2,.,2,.4,光纤管理配件,2,.,2,.5,光纤跳线,2.2.6,光纤收发器,2.2.1,光纤与光缆,1.,光纤的概念,以光波为载频，以光导纤维,(,光纤,),为传输媒质的通信方式叫光通信。,2.,光纤的分类及其性能参数,光纤按传输点模数分单模光纤,(,只传输一种模式的光纤,),和多模光纤,(,传播中会存在多种模式的光纤,),两大类。光纤按折射率也可分为跳变式光纤和渐变式光纤。,3.,光缆的概念与分类,光缆是由一捆光纤组成的，简称为光缆。综合布线系统中采用的光缆主要依据此分类方式,:1),室内光缆；,2),架空光缆；,3),直埋光缆；,4),管道光缆；,5),水底光缆,4.,光缆的主要用料,光缆的主要用料有以下几种：,(1),纤芯。,(2),光纤油膏。,(3),护套材料。,(4),套管材料。,5.,光纤的连接方式,(1),熔接。,(2),机械接合。,(3),模块式连接。,2.2.2,光纤连接器,1.,光纤连接器概念,光纤连接器,(Fiber Optic Connector),是光纤通信系统中用量最多的光无源器件，大多数光纤连接器由,3,个部分组成：两个光纤接头和一个耦合器。,2.,光纤连接器的分类,(1)FC,型光纤连接器。,(2)ST,光纤连接器。,(3)SC,光纤连接器。,(4)MU,光纤连接器。,(5)DIN47256,型光纤连接器。,(6)LC,光纤连接,(7)MT-RJ,光纤连接器。,(8)VF-45,光纤连接器。,(9)Opti-Jack,光纤连接器。,(10)SCDC-SCQC,光纤连接器。,3.,光纤连接器的性能,光纤连接器首先考虑光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。,2.2.3,光纤配线架,光纤配线架,(Fiber Pannel),就是光纤进行端接或连接的装置，它是光纤接入网的关键设备之一，主要分为室内配线和室外配线设备两大类。,1.,室外光缆接续,(,端接,),盒,室外光缆接续盒主要用于站点和建筑外光缆交接点。,2.,光缆进线设备箱,光缆进线设备箱设计用于站点和建筑外光缆间存放大量光缆交接点，适用于建筑群,(,校园主干,),子系统。,3.600,型组合式配线箱,600,型组合式配线箱是可以架上安装的箱体，它可以用于光缆端接或熔接，并使光缆有组织的对接。,4.,高密度端接机架,高密度端接机架结构最多可端接,72,个双工,LC(144,条光纤,),、,72,个,ST,、,72,个,SC,单工或,36,个,SC,双工接头。,2.2.4,光纤管理配件,机架式光纤配线架的管理配件常用的是门和光纤管理器件,(Fiber Management System),。,光纤管理器件包括熔接式接续适配器组件、基座支架、安装托架、垂直线槽、水平线槽、固定缆夹、光纤保护箱等。,(1),熔接式接续适配器组件有带螺丝钉的支持架、适配器盘、接合托盘、,PVC,管、机械或熔接头组合器。,(2),基座支架是将接续盘连到光纤连接盒基座上的支架。,(3),安装托架可以承载两个,100LIU,或两个,200LIU,或一个,400LIU,，直接连接或交叉连接形式排列。该托架可以安装在,48.3cm,或,58.4cm,机架上。,(4),垂直线槽用于在一个多单元的光纤交叉连接中把一个,LIU,竖直地接到另一个,LIU,上面。,(5),水平线槽用来安装接插线，以保证穿过光导互联单元,LIU,过线槽的软线呈水平状态。,(6),固定缆夹用于光纤金属网层外套光缆的固定和接地。线夹包括一个固定支架，两个塑料线夹和合适的接地硬件。,(7),光纤保护箱用于架空光缆、直埋光缆、地下管道及需要少量纤芯数光缆的保护应用。,(8),耦合封装器是一种用于耦合光纤的、具有密封平头对接结构的封装器，用于拼接、屏蔽、支撑和保护光缆接点。,(9),弯曲半径引导器用于光纤连接盒，可以维持光纤最佳的弯曲半径。,2.2.5,光纤跳线,光纤跳线,(Fiber Patch Cord),是含有一根或两根纤芯，带缓冲层、渐变折射率的光纤，外套为阻燃聚氯乙烯,(PVC),。光纤跳线可端接,ST,、,SC,、,LC,、,MT-RJ,、,VF-45,、,Opti-Jack,、,FDDI,或,Escon,等光纤接头，如图,2.37,所示。,光纤跳线用于光纤设备与光纤设备、光纤设备与信息插座之间的连接。常用的有两种规格的跳线：一种是标准外径,3.0mm,的跳线；另一种是,1.6mm,轻型跳线。光纤跳线同样有单模和多模之分。而且多模光纤跳线又包括,50/125,和,62.5/125,两种。,2.2.6,光纤收发器,光纤收发器,(Fiber Converter),本身并不属于综合布线系统中的产品，它是布线系统网络周边产品。,光纤收发器,(,如图,2.39,所示,),包含光发射和光接收装置，允许在两个端点之间进行双向信息传递。,典型光纤接收器使用,PIN,或雪崩型光子二极管，结合一个高增益的放大器，把光信号转换为等量的电信号。,2,.,3,综合布线常用的其他材料,2,.,3,.1,管槽,2,.,3,.2 管路配件,2,.,3,.3 扎带,2,.,3,.4,标签及标签打印机,2.3.1,管槽,综合布线系统中明敷或暗敷管路和槽道系统是常用的一种辅助设施，有时把它简称为管槽系统。管槽系统中包括管路材料、槽道,(,桥架,),材料和防火材料等。,1.,管路材料,管路材料有钢管、塑料管以及室外用的混凝土管和高密度乙烯材料,(HDPE),制成的双壁波纹管。,2.,槽道,(,桥架,),材料,槽道按其材料分为有色金属材料和非金属材料两大类。,槽道按外形和结构分为多种，有孔托盘式槽道、无孔托盘式槽道、梯架式槽道、组装式托盘槽道和大跨距电缆桥架等。,2.3.2,管路配件,管路配件有走线盒及线缆保护产品、管卡、管箍、弯管接头、软管接头、锁紧螺母、生铁浇铸式接线盒、面板安装接线盒、地气轧头和金属安装材料等。,1.,走线盒及线缆保护产品,2.,管卡,3.,管箍,4.,弯管接头,5.,软管接头,6.,锁紧螺母,7.,生铁浇铸式接线盒,8.,面板安装接线盒,9.,地气轧头,10.,金属安装材料,2.3.3,扎带,扎带,(Cable Tie),分尼龙扎带与金属扎带。综合布线工程中使用的是尼龙扎带。尼龙扎带采用,UL,认可的尼龙材料制成，耐酸、耐蚀、绝缘性良好、耐久性和不易老化。使用方法：只要将带身轻轻穿过带孔一拉，即可牢牢扣住。尼龙扎带按坚固方式分为,4,种：可松式扎带、插销式扎带、固定式扎带和双扣式扎带。在综合布线系统中，有以下几种使用方法：如果使用不同颜色的尼龙扎带，识别时对繁多的线路加以区分；使用带有标签的尼龙扎带，在整理线缆的同时可以加以标记；使用带有卡头的尼龙扎带，可以将线缆轻松地固定在面板上，如,图,2.50,所示。,扎带使用时也可用专门工具。,图,2.51,所示为设计新颖的扎带工具。它使得扎线的安装使用极为简单、省力。,图,2.50,尼龙扎带,图,2.51,扎带工具进行扎带安装,2.3.4,标签及标签打印机,1.,布线标签的性能要求,作为线缆专用的标签还要满足,UL969,标准所规定的清晰度、磨损性和附着力的要求。,2.,布线标识的范围,TIA/EIA-606,标准,(,商业及建筑物电信基础结构的管理标准,),要求综合布线系统中以下位置需要进行布线标识。,(1),电缆标识。,(2),跳接面板,/110,块标识。,(3),插座,/,面板标识。,(4),路径标识。,(5),空间标识。,(6),结合标识。,3.,综合布线的标签分类,综合布线中可用的标签种类有控制面板标签、永久保护标签、通用标识标签、电线标签、电线标识标签、电线标识套管、电线临时标签和电线标识并联条带。,4.,标签的印制,选择合适的标签后，还要考虑如何印制标签。可选的方法如下。,(1),先印制的标签。,(2),使用手写的标签。,(3),借助软件设计和打印标签。,(4),用手持式标签打印机现场打印。,(5),手提式线缆号码烫印机为施工现场专用的线缆号码烫印。,(6),台式自动号码烫印机,(,如图,2.55,所示,),烫印号码。,5.,标签的科学标记内容,在布线施工管理中，标签应与链接和记录结合使用，标签标识是分配给线缆系统每一组件用以进行区别的唯一字母,数字顺序。标识与该组件的记录相链接，记录包含标签组件的综合数据。,2,.,4,综合布线常用设备,2,.,4,.1,机柜,2,.,4,.2,电气保护设备,件,2,.,4,.3 电话交换机,2,.,4,.4,网络集线器,2.4.5,网络交换机,2.4.6,路由器,2.4.1,机柜,机柜,(Rack),广泛应用于综合布线产品、计算机网络设备、通信器材和电子设备的叠放。机柜具有增强电磁屏蔽、削弱设备工作噪声和减少设备占地面积的优点。,19,英寸标准机柜是最常见的一种机柜。标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统和通风系统，,如图,2.56,所示。,图,2.56 800mm,宽度标准机柜,2.4.2,电气保护设备,使用电气保护设备的目的是为了尽量减小电气事故对布线网上用户的危害，减小对布线网本身、连接设备和网络体系等的电气损害。电气保护设备在布线系统中并不是可有可无的设备，它必须根据环境特点按规定设计和施工。下面介绍不同场合和环境的电气保护设备。,1.,避雷针,2.,防雷保护器,3.,过压保护器,4.,过流保护器,5.,保安配线架,2.4.3,电话交换机,电话交换机,(Private Branch eXchange,，,PBX),同样是布线系统的周边产品之一，它与布线系统中语音部分紧密相关。,电话交换机系统通常是指,4,5000,门，外线采用用户中继线路与电话局连接的内部电话交换机。按容量和用途划分为,3,种类型：小型用户交换系统也叫集团电话，容量一般为,4,128,门内线，,1,64,中继线；中型用户交换系统也叫程控电话交换机，容量一般为,128,800,门内线，,64,256,中继线；大型用户交换系统，容量一般为,800,5000,门内线，中继线视用户情况灵活配置。,中继线是用户与外界沟通的线路，按功能分为入中继、出中继和双向中继等。中继线路类型有模拟线路、数字线路,ISDN PRI(30B+D),和数字线路,ISDN BRI(2B+D),。,电话交换机一般通过带,25,对针连接头的电话交换机专用连接线与配线架相连。,2.4.4,网络集线器,网络集线器,(Hub),和交换机、路由器网络设备并非布线系统产品，但与布线系统紧密相关。,集线器是计算机网络中连接多台计算机或其他设备的连接设备，是对网络进行集中管理的最小单元。,集线器有多种类型，各个种类具有特定的功能、不同等级的服务。依据总线带宽的不同，集线器可分为,10M,、,100M,、,1000M,和,10M/100M,自适应、,100M/1000M,自适应等几种；若按配置形式的不同分为独立型、模块化和堆叠式,3,种；根据端口数目不同主要有,8,口、,16,口和,24,口等几种；按工作方式分为智能型和非智能型两种。如图,2.63,所示为,8,口集线器。,2.4.5,网络交换机,计算机网络交换机,(Switch),种类很多，一般可分为广域网交换机和局域网交换机。广域网交换机主要应用于电信领域，提供通信基础平台。而局域网交换机则应用于局域网络，用于连接终端设备，如,PC,机或网络打印机等。,按照目前复杂的网络构成方式，网络交换机可分为接入层交换机、汇聚层交换机和核心层交换机。,按照,OSI,七层模型，交换机又分二、三、四、五、六、七层交换机。,按照交换机的可管理性，又可把交换机分为可管理型交换机和不可管理型交换机，它们的区别在于对,SNMP,、,RMON,等网络协议的支持。可管理型交换机便于网络监控、流量分析，但成本较高。,按照交换机是否可堆叠，又可分为可堆叠型交换机和不可堆叠型交换机。设计堆叠技术的主要目的是为了增加端口密度。,2.4.6,路由器,路由器能将不同网络或网段之间的数据信息进行,“,翻译,”,，以使它们能够相互,“,读,”,懂对方的数据，从而构成一个更大的网络。,路由器的种类很多，按连接方式的不同，路由器又可分为直连路由和非直连路由，由路由器各网络接口所直连的网络之间使用直连路由进行通信。,根据价格和性能，路由器还可分为低端、中端和高端,3,类。高端路由器又称为核心路由器。,2,.,5,布线测试仪器及安装工具,2,.,5,.1,布线安装工具,2,.,5,.2 测试仪器,2,.,5,.3 其他常用工具,2.5.1,布线安装工具,布线安装工具,(Installation Tools),的种类很多，铜缆布线系统安装工具包括：,1.,备线工具；,2.,剥线工具；,3.,对角切刀；,4.,勾线器；,5.,模块化插头压接工具；,6.110,打线刀和,110,多对端接工具；,7.,双绞线连续器；,8.,模块位置延长器；,9.,模块分离器；,10.,音频探测器；,11.,光纤剥线钳；,12.,光纤陶瓷剪刀；,13.,光纤切割工具和光纤切割笔；,14.,光纤粘胶；,15.,光纤固化加热炉；,16.,光纤研磨机；,17.,直视型单芯光纤熔接机；,18.,光纤探测器,2.5.2,测试仪器,布线系统的现场测试包括验证测试和认证测试。,验证测试是测试所安装的双绞线的通断、长度以及双绞线的接头连接是否正确等，验证测试并不测试电缆的电气指标。,认证测试是根据国际上布线测试标准来进行测试。它包括验证测试的全部内容以及电缆电气指标,(,如衰减、特性阻抗等,),的标准测试。因此布线测试仪也就分为两种类型：,1.,验证测试仪,2.,认证测试仪,2.5.3,其他常用工具,综合布线工程即可以看作是一个,IT,集成项目，又可以看作建筑电气安装工程、弱电项目工程的相关工程。因此，在一个大楼综合布线工程中，其施工安排和工具使用与普通的电气安装工程具有类似性。在其他综合布线书籍中，很少提及电气施工常用工具，这样很容易造成设计安装工程师和现场管理人员,“,眼高手低,”,的情况。作为一个现场施工和督导，务必要熟悉布线施工中需要全部使用这些工具，有些工具在整个布线安装中使用极少，可以向电气安装工程队借用或将这项工序由用户安排给他们完成。,电气施工常用工具包括：,钳子、起子、扳手、锤子、凿子、墙冲、锯齿凿、斜管凿、钢锯、台虎钳、直梯、人字梯、管子台虎钳、管子切割器、管子钳、螺纹铰板、低压试电笔、简易弯管器、扳曲器、射钉器,(,射钉枪,),、型材切割机、手电钻、冲击电钻、电锤、数字万用表、接地电阻测量仪,(,接地电阻摇表,),。,
