钢筋笼技-术-交-底-书.doc

技 术 交 底 书

单位：中铁十一局武广客运专线XXTJⅠ标三公司项目部 编号：
主 送 单 位
桥梁桩基施工十六队
第 3 页 共 4 页
工 程 名 称
钢筋笼的制作要求
日 期
2006年11月29日

交底内容：
桩号
类型
桩顶标高(m)
桩底标高(m)
根数
桩径(m)
桩长(m)
钢筋笼长(m)
0#
钻孔桩
40.620
26.620
12
1.0
14
14.878
1#
钻孔桩
38.608
22.608
8
1.0
16
16.878
2#
钻孔桩
39.043
22.543
8
1.0
16.5
17.378
3#
钻孔桩
39.997
20.997
8
1.0
19
19.878
4#
钻孔桩
39.912
17.412
8
1.0
22.5
23.378
5#
钻孔桩
38.346
14.846
8
1.0
23.5
24.378
6#
钻孔桩
39.281
17.281
8
1.0
22
22.878
7#
钻孔桩
39.716
19.716
8
1.0
20
20.878
8#
钻孔桩
39.650
19.150
8
1.0
20.5
21.378
9#
钻孔桩
39.585
21.585
8
1.0
18
18.878
10#
钻孔桩
39.519
21.019
8
1.0
18.5
19.378
11#
钻孔桩
39.454
18.454
8
1.0
21
21.378
12#
钻孔桩
38.889
18.889
8
1.0
20
20.878
13#
钻孔桩
37.323
16.323
8
1.0
21
21.878
14#
钻孔桩
36.258
15.258
8
1.0
21
21.878
15#
钻孔桩
33.192
-8.808
9
1.0
42
42.878
16#
钻孔桩
31.041
-12.959
9
1.5
44
45.085
17#
钻孔桩
28.913
6.913
9
1.5
22
23.085
18#
钻孔桩
27.401
-0.599
9
1.25
28
29.085
19#
钻孔桩
27.136
2.136
9
1.25
25
26.085
20#
钻孔桩
27.579
5.579
11
1.25
22
23.085
21#
钻孔桩
27.979
8.979
11
1.25
19
20.085

编制： 复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
技 术 交 底 书

单位：中铁十一局武广客运专线XXTJⅠ标三公司项目部 编号：
主 送 单 位
桥梁桩基施工十六队
第 4 页 共 4 页
工 程 名 称
钢筋笼的制作要求
日 期
2006年11月29日

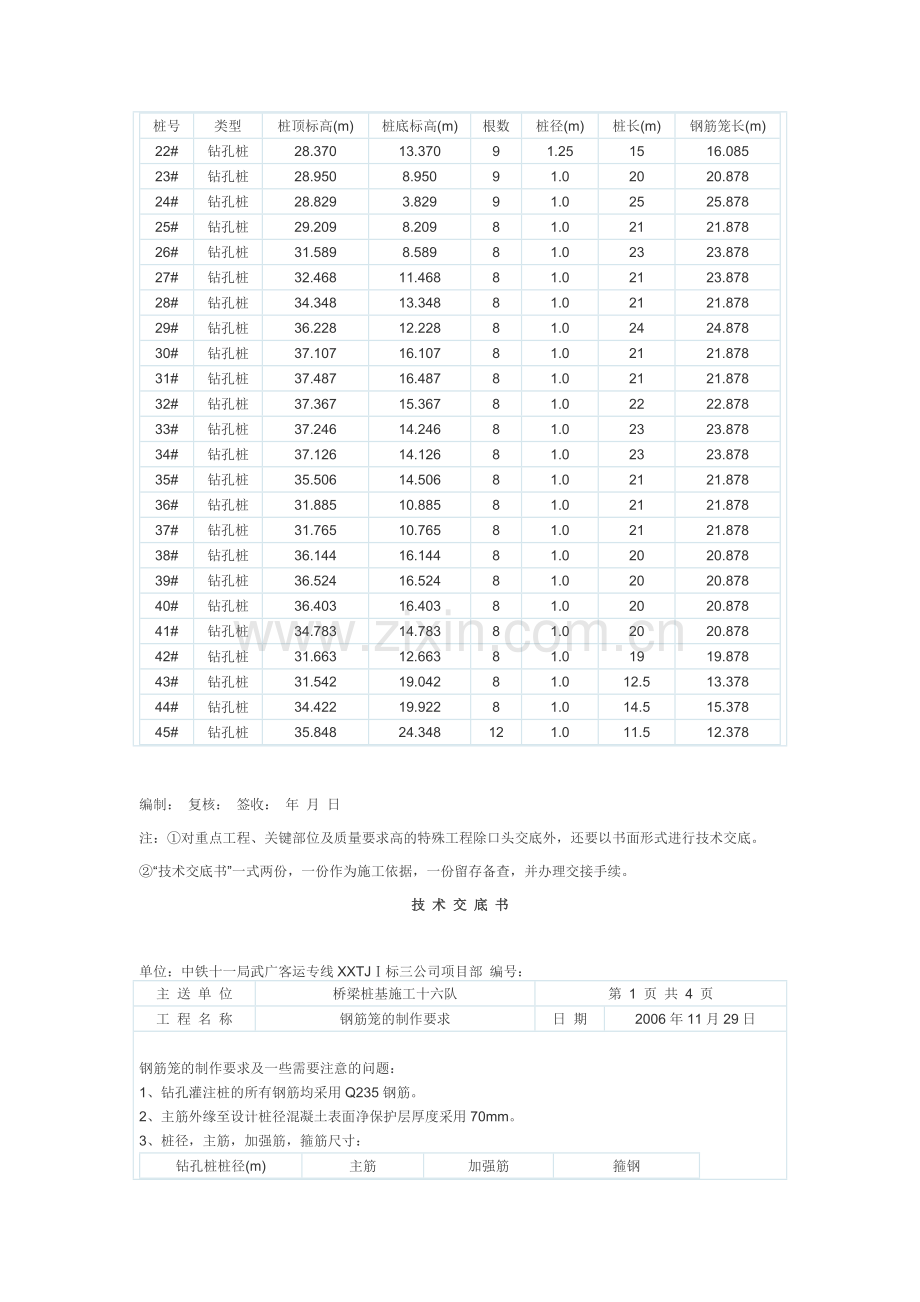

桩号
类型
桩顶标高(m)
桩底标高(m)
根数
桩径(m)
桩长(m)
钢筋笼长(m)
22#
钻孔桩
28.370
13.370
9
1.25
15
16.085
23#
钻孔桩
28.950
8.950
9
1.0
20
20.878
24#
钻孔桩
28.829
3.829
9
1.0
25
25.878
25#
钻孔桩
29.209
8.209
8
1.0
21
21.878
26#
钻孔桩
31.589
8.589
8
1.0
23
23.878
27#
钻孔桩
32.468
11.468
8
1.0
21
23.878
28#
钻孔桩
34.348
13.348
8
1.0
21
21.878
29#
钻孔桩
36.228
12.228
8
1.0
24
24.878
30#
钻孔桩
37.107
16.107
8
1.0
21
21.878
31#
钻孔桩
37.487
16.487
8
1.0
21
21.878
32#
钻孔桩
37.367
15.367
8
1.0
22
22.878
33#
钻孔桩
37.246
14.246
8
1.0
23
23.878
34#
钻孔桩
37.126
14.126
8
1.0
23
23.878
35#
钻孔桩
35.506
14.506
8
1.0
21
21.878
36#
钻孔桩
31.885
10.885
8
1.0
21
21.878
37#
钻孔桩
31.765
10.765
8
1.0
21
21.878
38#
钻孔桩
36.144
16.144
8
1.0
20
20.878
39#
钻孔桩
36.524
16.524
8
1.0
20
20.878
40#
钻孔桩
36.403
16.403
8
1.0
20
20.878
41#
钻孔桩
34.783
14.783
8
1.0
20
20.878
42#
钻孔桩
31.663
12.663
8
1.0
19
19.878
43#
钻孔桩
31.542
19.042
8
1.0
12.5
13.378
44#
钻孔桩
34.422
19.922
8
1.0
14.5
15.378
45#
钻孔桩
35.848
24.348
12
1.0
11.5
12.378

编制： 复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
技 术 交 底 书

单位：中铁十一局武广客运专线XXTJⅠ标三公司项目部 编号：
主 送 单 位
桥梁桩基施工十六队
第 1 页 共 4 页
工 程 名 称
钢筋笼的制作要求
日 期
2006年11月29日

钢筋笼的制作要求及一些需要注意的问题：
1、钻孔灌注桩的所有钢筋均采用Q235钢筋。
2、主筋外缘至设计桩径混凝土表面净保护层厚度采用70mm。
3、桩径，主筋，加强筋，箍筋尺寸：
钻孔桩桩径(m)
主筋
加强筋
箍钢
1.00
φ16
φ16
φ8
1.25
φ20
φ20
φ10
1.50
φ20
φ20
φ10

4、桩基加强筋直径同主筋，第一道距承台底40cm，最下一道设于钢筋底面以上10cm，自上而下每2米一道至钢筋笼底部，其零数可在最下两段内调整，但其间距不大于2.5米，自身搭接部分采用双面焊，双面焊长度为10cm。
5、桩径1.00m：箍筋直径采用8mm，承台底以下2.4m范围内箍筋间距均采用100mm其余范围内箍筋间距均采用200mm，箍筋可采用螺旋筋，双面焊长度为5cm。
桩径1.25m：箍筋直径采用10mm，承台底以下3.0m范围内箍筋间距均采用100mm，其余范围内箍筋间距均采用200mm，箍筋可采用螺旋筋，双面焊长度为5cm。
桩径1.50m：箍筋直径采用10mm，承台底以下3.6m范围内箍筋间距均采用100mm，其余范围内箍筋间距均采用200mm，箍筋可采用螺旋筋，双面焊长度为5cm。
6、桩顶伸入承台内的主筋长度按45倍主筋直径加上5厘米设置，主筋采用喇叭型伸入承台内，其箍筋按间距20厘米布置。
7、定位筋（耳环）每隔2米设一组，每组4根均匀设于桩基加强筋周围。（可用混凝土预制块）。
8、桩身主筋与加劲箍筋务必焊牢，主筋与箍筋联结处宜点焊。
9、桩基钢筋笼分段插入桩孔中，接头数量及位置应满足施工规范要求。
10、16号、17号墩每桩埋4根声测管，其余墩台不需埋声测管。超声波检测管采用无缝钢管，内径φ50mm，壁厚3.0mm。

编制： 复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
技 术 交 底 书

单位：中铁十一局武广客运专线XXTJⅠ标三公司项目部 编号：
主 送 单 位
桥梁桩基施工十六队
第 2 页 共 4 页
工 程 名 称
钢筋笼的制作要求
日 期
2006年11月29日

11、在工点设计图中如要求埋设检测管，检测管长度距桩底5cm，伸入承台内1.25m，检测管接头及底部应密封好，顶部采取措施防止砂浆，杂物堵塞管道。但水下砼灌注前，先将声测管内注满水。
12、主筋接头应错开，φ16接头错开56cm以上，φ20接头错开70cm以上，单面焊时搭接长度采用10d，双面焊时采用5d。
13、钻孔桩钢筋骨架的允许偏差和检验方法：
序号
项目
允许偏差
检验方法
1
钢筋骨架在承台底以下长度
±100mm
尺量检查
2
钢筋骨架直径
±20mm
3
主钢筋间距
±0.5d
尺量检查不少于5处（d为钢筋直径，单位mm）
4
加强筋间距
±20mm
5
箍筋间距或螺旋筋间距
±20mm
6
钢筋骨架垂直度
1%
吊线尺量检查

编制： 复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续
