一、工程概况
1.1项目概述
华远•金外滩项目由长沙橘韵投资有限公司筹建，地处长沙市湘江东岸老城区坡子街附近的湘江风光带核心地段，东起规划中的太平路，西至湘江大道，南起西湖路口，北至解放西路，总占地面积约235亩，是长沙市棚改率先启动的百亿级项目。其拟建建筑物主要包括5栋高层及其裙楼，设四层地下室，地下室标高与1#地块地下室一致，建筑物的主要技术参数和特点参见表1，其中④栋、⑤栋、⑥栋为三期项目，⑦栋为四期项目。
工程概况表
建筑物
名称
地上
层数
地下
层数
设计室内标高（m）
总高
度m)
结构
类型
抗震设防烈度
建筑物等级
地基基础设计等级
地下室底标高(m)
④栋
20
4
36.2
87.5
框筒
6
1
甲
21.9
⑤栋
43
186.5
6
1
⑥栋
53
196.5
6
1
⑦栋
61
38.0
268
6
1
⑧栋
28
40.0
130
6
1
商业裙楼
2-8
36.2

框架
6
1

工程范围为华远•金外滩3-4期土方、基坑支护及止水工程，基坑深度在19.6-22.6m，平均深度在20m，基坑支护长度约780 m，现有地坪标高35.50-38.40m，建筑相对标高±0.00对应于绝对标高37.00m，基坑底面标高17.40m，局部14.4～15.9m。
基坑深度19.6-22.6m，根据相关标准和要求，需编制专项安全方案。
1.2地质情况
长沙位于长(沙)平(江)拗陷盆地西南段，新生代开始，整个长平盆地上升为陆地，发育北北东向的新华夏系构造及若干次级构造。其东北是幕阜山~罗霄山系的北段，内北是雪峰山余脉的东缘， 中部是长横丘陵地向洞庭湖平原过渡地带，城内为多级阶地组成的坡度较缓的平岗地带。地貌总特征是:地势起伏较大，地貌类型多样，地表水系发育。地震上属弱震少震区，本地区无全新活动断裂通过，区域上相对稳定。
根据勘察成果，在钻探所达深度范围内，场地地层上覆土层为第四系冲残积层，下伏基岩为第三系泥质粉砂岩、砂砾岩。场地地层特性现自上而下分述如下：

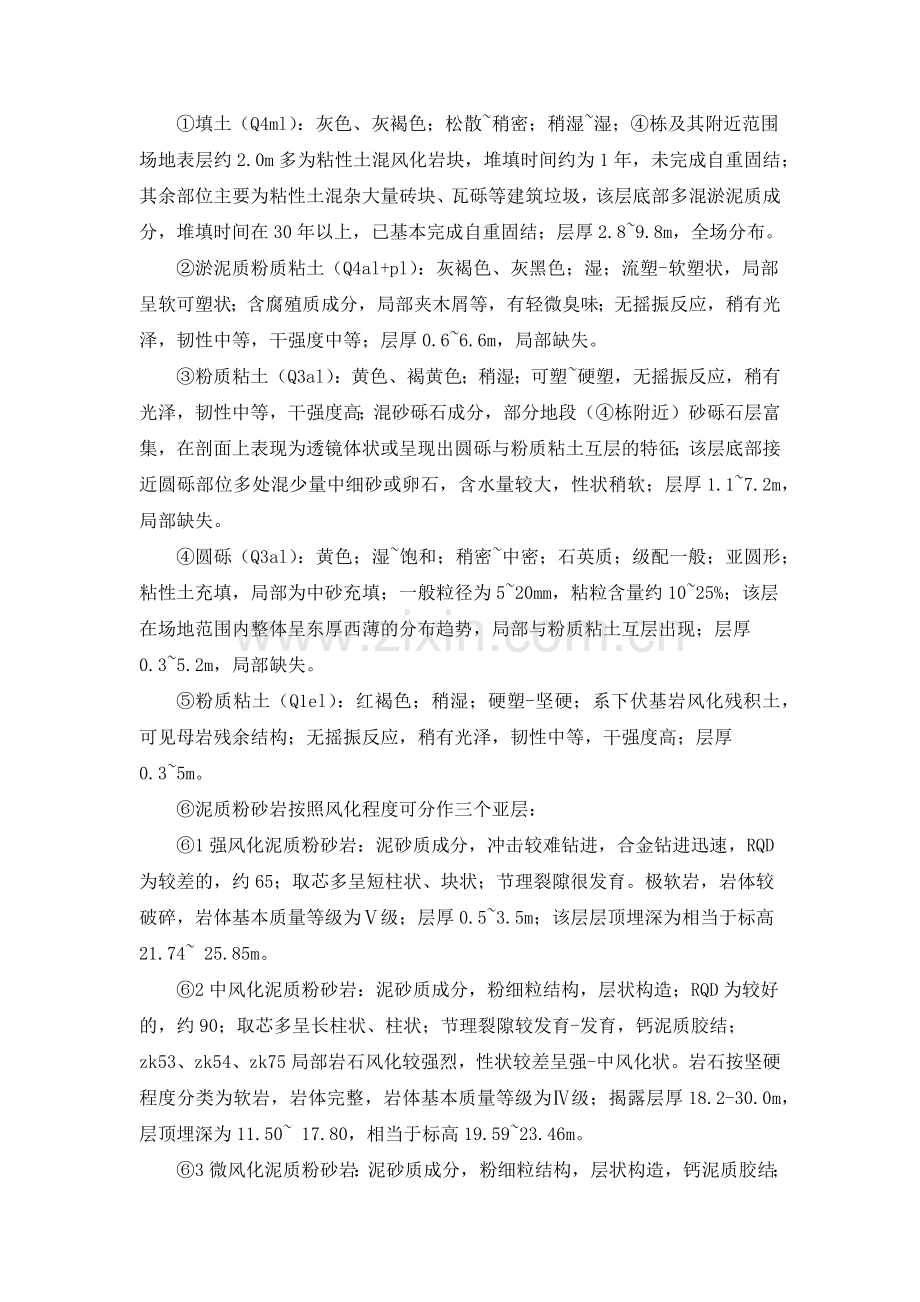

①填土（Q4ml）：灰色、灰褐色；松散~稍密；稍湿~湿；④栋及其附近范围场地表层约2.0m多为粘性土混风化岩块，堆填时间约为1年，未完成自重固结；其余部位主要为粘性土混杂大量砖块、瓦砾等建筑垃圾，该层底部多混淤泥质成分，堆填时间在30年以上，已基本完成自重固结；层厚2.8~9.8m，全场分布。
②淤泥质粉质粘土（Q4al+pl）：灰褐色、灰黑色；湿；流塑-软塑状，局部呈软可塑状；含腐殖质成分，局部夹木屑等，有轻微臭味；无摇振反应，稍有光泽，韧性中等，干强度中等；层厚0.6~6.6m，局部缺失。
③粉质粘土（Q3al）：黄色、褐黄色；稍湿；可塑~硬塑，无摇振反应，稍有光泽，韧性中等，干强度高；混砂砾石成分，部分地段（④栋附近）砂砾石层富集，在剖面上表现为透镜体状或呈现出圆砾与粉质粘土互层的特征；该层底部接近圆砾部位多处混少量中细砂或卵石，含水量较大，性状稍软；层厚1.1~7.2m，局部缺失。
④圆砾（Q3al）：黄色；湿~饱和；稍密~中密；石英质；级配一般；亚圆形；粘性土充填，局部为中砂充填；一般粒径为5~20mm，粘粒含量约10~25%；该层在场地范围内整体呈东厚西薄的分布趋势，局部与粉质粘土互层出现；层厚0.3~5.2m，局部缺失。
⑤粉质粘土（Q1el）：红褐色；稍湿；硬塑-坚硬；系下伏基岩风化残积土，可见母岩残余结构；无摇振反应，稍有光泽，韧性中等，干强度高；层厚0.3~5m。
⑥泥质粉砂岩按照风化程度可分作三个亚层：
⑥1强风化泥质粉砂岩：泥砂质成分，冲击较难钻进，合金钻进迅速，RQD为较差的，约65；取芯多呈短柱状、块状；节理裂隙很发育。极软岩，岩体较破碎，岩体基本质量等级为Ⅴ级；层厚0.5~3.5m；该层层顶埋深为相当于标高21.74~ 25.85m。
⑥2中风化泥质粉砂岩：泥砂质成分，粉细粒结构，层状构造；RQD为较好的，约90；取芯多呈长柱状、柱状；节理裂隙较发育-发育，钙泥质胶结；zk53、zk54、zk75局部岩石风化较强烈，性状较差呈强-中风化状。岩石按坚硬程度分类为软岩，岩体完整，岩体基本质量等级为Ⅳ级；揭露层厚18.2-30.0m，层顶埋深为11.50~ 17.80，相当于标高19.59~23.46m。
⑥3微风化泥质粉砂岩：泥砂质成分，粉细粒结构，层状构造，钙泥质胶结；RQD为好的，约95；取芯多呈长柱状，局部柱状；节理裂隙较发育。岩石按坚硬程度分类为软岩，岩体完整，岩体基本质量等级为Ⅳ级；揭露层厚1.8~9.4m。以上各风化层无明显的分层界限，呈渐变关系。
⑦中风化砂砾岩：青灰-褐红色，中风化；砂砾石混泥质成分，砾石一般粒径为3~20mm，砾状结构，层状构造；泥质、钙泥质胶结；由于岩石本身结构原因，岩芯采取较难，RQD为较差的，约55，取芯多呈短柱状、碎块状；节理裂隙较发育~发育。岩石按坚硬程度分类为软岩，岩体较完整~较破碎，岩体基本质量等级为Ⅳ级；揭露层厚1.1~7.1m。
各土层承载力特征值
地层
承载力特征值 (kPa)
③粉质粘土
250
④-2圆砾
280
⑤粉质粘土
260
⑥-1强风化泥质粉砂岩
500
⑥-2中风化泥质粉砂岩
2000
⑥-3微风化泥质粉砂岩
2500
中风化砂砾岩
2500

1.3地下水情况
场地所属环境类型为Ⅱ类，场地填土层、砂砾石层为透水层，其余地层为相对隔水层。
在本次勘察深度范围内发现两层地下水：
1）上层滞水：赋存于①填土层底部，水量较大；初见水位距地面深度为0.7~3.9m，高程为35.10~32.33m，稳定水位与初见水位基本一致；补给来源为大气降水和地表生活用水渗透。
2）弱承压水：主要赋存于④2圆砾层及③粉质粘土底部含砂砾部位，水量较丰富；初见水位距地面深度为7.8~11.9m；稳定水位水位距地面深度为6.20~9.50m，高程为26.84~31.07m；勘察期间，稳定水位略高于初见水位，承压水头约2.0m；其补给、排泄区域均不在场地内，场地④2圆砾层仅为其径流通道, 水位随季节变化较大。
场地地下水对混凝土具弱腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性，对钢结构具微腐蚀性。根据初勘以及1#地块钻孔抽水试验结果，综合地层和地下水情况，并结合地区经验，砂砾石层渗透系数可取17m/d。
1.4气候情况
项目区属亚热带季风性湿润气候，气候温和，降水充沛，雨热同期，四季分明。雨季常年始于3月下旬，结束于7月上旬，雨量充沛， 年平均降水量1200～1750mm之间，春夏之交多暴雨， 4-6月降水量约占全年的40%-60%, 年平均气温16.4～17.5°C ，年日照时间1550～1750小时，年平均相对湿度约80～81%。区内风向具有明显的季风气候，冬季盛行偏北风，夏季盛行偏南风，年平均风速约2.7m/s。
本场地属亚热带季风气候，四季变化明显，春夏多雨，秋冬干旱，暑热期长，霜期较短，夏季湿热，冬季干寒。年平均气温17℃，每年雨水期在月份，占全年降水量的46%左右。10月份至次年2月份为枯水期。
1.5结构设计
各标志性段支护结构设置如下：
（1）AC段：（泵站到坡子街）
该段采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索5排。
结构布置参数如下：
①地面至34.00m标高处，采用砖墙支护，有效避开地下管线。
②护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：30 C 25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第二排至第五排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2200，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。
锚索采用全段压力注浆，自由段注浆压力0.5MPa。

（2）CD段（与1期相邻段）：
该段采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索4排。但是因坡子街对面为1期工程，1期支护结构距离本段支护结构距离仅17m，因此将第一排锚索直接锚在1期支护桩上。
结构布置参数如下：地面至34.00m标高处，采用砖墙支护，有效避开地下管线。护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：27 C 25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第二排至第四排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2500，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（3）DF段（沿坡子街地质条件较差段）：
该段采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索5排。结构布置参数如下：
地面至34.00m标高处，采用砖墙支护，有效避开地下管线。
护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：24C25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第二排至第五排锚索横向设置钢筋砼腰梁。
止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2200，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（4）FG段（2-3期预留通道位置）：
该段采用水泥土墙+护坡桩+预应力锚索+止水帷幕，预应力锚索5排。标高30.20m以上采用水泥土墙+预应力锚索支护，便于今后2-3期通道开挖；标高30.20m以下采用桩锚支护。结构布置参数如下：地面至30.20m标高处，采用高压旋喷桩形成厚度3.0m、深14m的水泥土墙，墙面为10cm厚C20钢筋网喷射混凝土，墙表面加2排锚索形成联合支护。护坡桩：桩径1.2m，间距1.8，桩顶标高30.20m，桩长16.8m，桩身纵筋：24C25，嵌固深度4.0m，桩芯混凝土C30；无冠梁。
为增强整体性及有效控制横向位移，第一、第二排锚索横向设置2[28b钢腰梁，第三排至第五排锚索横向设置钢筋砼腰梁。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2200，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。
（5）GH段
该段为布料市场段，需考虑支护结构的拆除问题，因此需拆除的临时支护尽量避免使用护坡桩，布料市场拆除后，采用桩锚支护。止水方案为：拆除前，在布料市场与开挖线直接高压旋喷注浆，单排，孔距600mm，桩径800mm。拆除后，在桩间设置高压旋喷桩注浆帷幕。
方案1：布料市场拆除前
采用三级大放坡，坡面采用喷射砼防护。第一级放坡采按1:1.5在填土和淤泥质粉质粘土中放坡，坡高6m；第二级放坡按1:1.45放坡，坡高8-9m，放坡至中风化岩顶面；第三级按90°放坡位于中风化粉砂岩中。
一级坡采用挂网喷射砼+花管土钉支护，坡面采用挂网喷射砼，网片规格为Ø8＠200Ｘ200，喷射砼厚度100mm
二级采用挂网喷射砼+土钉支护，坡面采用挂网喷射砼，网片规格为Ø8＠200×200，喷射砼厚度100mm。
三级坡采用锚杆支护。
泄水孔采用PVC管Ø60＠4000×4000，呈梅花形布置，与水平夹角10-15度，泄水孔后需设反滤层，PVC管外层缠绕两层滤网。
方案2：布料市场拆除后
采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索4排。结构布置参数如下：地面至34.00m标高处，采用砖墙支护，有效避开地下管线。护坡桩：桩径1m，间距1.6，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：27C22，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.1m×0.6m。
为增强整体性及有效控制横向位移，第二排至第四排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3200×2800，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（6）HK段
该段为政协楼段，目前尚未拆迁，需考虑支护结构的拆除问题，因此需拆除的临时支护尽量避免使用护坡桩，政协楼拆除后，采用桩锚支护。止水方案为：拆除前，在政协楼与开挖线直接高压旋喷注浆，单排，孔距600mm，桩径800mm。拆除后，在桩间设置高压旋喷桩注浆帷幕。
方案1：政协楼拆除前支护方案
采用三级大放坡，坡面采用喷射砼防护。第一级放坡采按1:1.5在填土和淤泥质粉质粘土中放坡，坡高6m；第二级放坡按1:1.45放坡，坡高8-9m，放坡至中风化岩顶面；第三级按90°放坡位于中风化粉砂岩中。
一级采坡采用挂网喷射砼+花管土钉支护，坡面采用挂网喷射砼，网片规格为Ø8＠200Ｘ200，喷射砼厚度100mm。
二级采用挂网喷射砼+土钉支护，坡面采用挂网喷射砼，网片规格为Ø8＠200×200，喷射砼厚度100mm。
三级坡采用锚杆支护。
泄水孔采用PVC管Ø60＠4000×4000，呈梅花形布置，与水平夹角10-15度，泄水孔后需设反滤层，PVC管外层缠绕两层滤网。
方案2：政协楼拆迁后支护方案
采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索4排，结构布置参数如下：
1、地面至34.00m标高处，采用砖墙支护，有效避开地下管线。
2、护坡桩：桩径1.2m，间距1.8m，桩顶标高33.40m，桩长20m，嵌固深度4m，桩芯砼强度C30；冠梁尺寸1.3×60m。
3、预应力锚索。
4、为增强整体性及有效控制横向位移，第二排至第五排预应力锚索横向设置钢筋砼腰梁。
5、止水帷幕：采用高压旋喷注浆，孔距600mm，桩径800mm。
6、本段护坡桩外侧5m宽度范围内采用静压注浆加固强风化岩以上土体。注浆管孔距为1.2m，注浆加固半径不小于0.7m，注浆压力为0.5~2.0MPa。
7、桩间土采用挂网喷射砼，网片规格为Ø8＠200×200，喷射砼厚度80mm。泄水孔采用PVC管Ø60＠3600×2800，呈梅花形布置，与水平夹角10-15度，泄水孔后需设反滤层，PVC管外层缠绕两层滤网。

（7）KM段：
该段采用放坡+护坡桩+锚索+止水帷幕，锚索4排。结构布置参数如下：
地面至34.00m标高处，采用砖墙支护，有效避开地下管线。护坡桩：桩径1.0m，间距1.5，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：27C22，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.1m×0.6m。
为增强整体性及有效控制横向位移，第二排至第四排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕采用高压旋喷注浆，单排，孔距600mm，桩径800mm。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3000×2800，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（8）MR段：
该段为4-5期交界位置，不宜采用护坡桩，以免后期拆除工作。因此采用：两级放坡的花管土钉+预应力锚索+止水帷幕，花管土钉4排，预应力锚索6排，止水帷幕采用高压旋喷注浆，单排，孔距600mm，桩径800mm。距离开挖线距离不小于2m，坡面挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度100mm。泄水孔采用PVC管Ø60@2600×2600，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层缠绕两层滤网。

（9）RS段
该段采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索4排。该段特点为R端地面标高38.4m，S端地面标高36.00m，因此基坑顶面有一定坡度。因此R端冠梁设置在36.4m标高处，而S端冠梁设置在34.00m处，RS段冠梁顺地面坡度延展。R端锚索间距3.2m，S段锚索间距2.8m；3排腰梁从S端向R段呈放射状延展。该段桩底标高为13.4m，但S端因紧邻的基槽标高为14.4m，因此桩加长3m，桩底标高为10.4m。两端具体参数如下：
1）靠R端：
结构布置参数如下：
地面至36.40m标高处，采用砖墙支护，有效避开地下管线。
护坡桩：桩径1.2m，间距1.8，桩顶标高由R点35.80m至S点33.40m变化，本端点桩长22.40m，桩身纵筋：27C25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。根据地形坡度，自R点起向西方向到S点，每根桩桩顶标高下降41mm。
预应力锚索。
2）靠S端：
结构布置如下：地面至34.00m标高处，采用砖墙支护，有效避开地下管线。
护坡桩：桩径1.2m，间距1.8，桩顶标高由R点35.80m至S点33.40m变化，本端点桩长23m，桩身纵筋：27C25，S点往东6根桩（包括S点）由于靠近下挖基槽嵌固深度7.0m，其余嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
预应力锚索。
为增强整体性及有效控制横向位移，第二~第四排锚索横向设置钢筋砼腰梁。
止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。
桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2800，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。
（10）ST段：
该段为人民路与湘江大道交叉处，砂砾层厚度达到4.4m，在设计水位下产生较大水压力。采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索5排。
结构布置参数如下：地面至34.00m标高处，采用砖墙支护，有效避开地下管线。
护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：27C25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第二排至第五排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2500，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（11）TU段：
该段沿湘江大道延伸，特点是地质方面填土、淤泥质软土层都比较厚。采用砖墙+护坡桩+预应力锚索+止水帷幕，预应力锚索5排。
结构布置参数如下：
地面至34.00m标高处，采用砖墙支护，有效避开地下管线。
护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：30C25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第二排至第五排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。
桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2500，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（12）UV段：
该段特点是：地质方面填土、淤泥质软土层都比较厚；荷载方面主要是沉井基础产生的荷载。采用减载+护坡桩+预应力锚索+止水帷幕，预应力锚索5排，因沉井和连接井影响，下调了第一排预应力锚索的标高。沉井至护坡桩之间的土层挖除2.5m，预应力锚索竖向倾角37.6°，与开挖边线水平向夹角30°；其腰梁采用钢筋混凝土结构，保证支护结构整体性。
结构布置参数如下：
地面至34.00m标高处，挖除沉井至护坡桩之间的土层。
护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：27C25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第一排至第五排锚索横向设置钢钢筋砼。
止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。
桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2000，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

（13）VA段：
该段特点是：地质方面填土、淤泥质软土层都比较厚；荷载方面主要是泵站沉井基础产生的荷载，如果沉井在施工期间不蓄水，则对支护结构有利。采用减载+护坡桩+预应力锚索+止水帷幕，因沉井和连接井影响，下调了第一排预应力锚索的标高。为了减少土压力，沉井至护坡桩之间的土层挖除2.5m。预应力锚,5排，竖向倾角30°，部分预应力锚索与开挖边线水平向夹角60°。
结构布置参数如下：
地面至34.00m标高处，挖除沉井至护坡桩之间的土层。
护坡桩：桩径1.2m，间距1.8，冠梁顶面标高34.0m，桩顶标高33.40m，桩长20m，桩身纵筋：27C25，嵌固深度4.0m，桩芯混凝土C30；冠梁尺寸1.3m×0.6m。
为增强整体性及有效控制横向位移，第一排至第五排锚索横向设置钢筋砼腰梁。止水帷幕：止水帷幕可采用高压旋喷注浆，孔距600mm，桩径800mm。
桩间土采用挂网喷射混凝土，网片规格为Ø8@200×200，喷射混凝土厚度80mm。泄水孔采用PVC管Ø60@3600×2000，呈梅花形布置，与水平夹角10~15°，泄水孔后需设反滤层，PVC管外层须缠绕两层滤网。

1.6主要的工程数量
序号
段落
有效桩长
备注
1
AC段
15.5m

2
CD段
16.5m

3
DF段
14m

4
FG段
14m

5
GH段
14m

6
HK段
14m

7
KM段
15.5m

8
MR段
14m

9
RS段
17m

10
ST段
15m

11
TU段
15m

12
UV段
17m

13
VA段
17m

1.7场地周边情况
1.7.1、东北角位置
基坑东北侧位置现有布艺市场和政协楼两栋房子未拆除，其中布艺市场共2层，政协楼共8层，以上房屋均属于待拆迁房屋，拆迁时间未定。
1.7.2、南侧及西侧
基坑东南侧位置为四五期交界位置，周围房屋已经拆除，南侧为人民西路，西侧为湘江中路，以上区域无建筑物。
1.7.3、东北角位置
基坑东北角位置为小西门泵站，根据业主规划，泵站地上建筑需全部拆除，保留地下建筑及沉井，先地下部分建筑位置已全部探明，施工时需要根据地下建筑位置作出相应的施工方案。
1.7.4、北侧
基坑北侧为坡子街，与1#地项目相邻。

1.7.5周边环境一览表
基坑部位
周边环境
地下管线
侧壁岩土条件
北侧
距坡子街路边约10m，与一期地下室相距约30m
坡子街沿线分布上水管线和下水主管，最近距离5-6m
填土、淤泥质土和圆砾层、强风化泥质粉砂岩、中风化泥质粉砂岩，详剖面图1-1’
西侧
距湘江中路中心约40m，距湘江约90m
道路旁下水、上水、强电、光缆以及综合管线密布最近距离约8-10m
填土、淤泥质土和圆砾层、强风化泥质粉砂岩、中风化泥质粉砂岩，详剖面图
15-15’
南侧
距人民路边线约15m
道路旁分布上水、强电弱电管线最近距离7m
填土、淤泥质土和圆砾层、强风化泥质粉砂岩、中风化泥质粉砂岩，详16-16’剖面
东侧
东北角暂为居民区
需进一步调查
填土、淤泥质土、粉质粘土、圆砾层、残积土、强风化泥质粉砂岩、中风化泥质粉砂岩，详27-27’剖面

二、编制依据
1、《建筑基坑支护技术规程》（JGJ120-99）；
2、《建筑基坑工程监测技术规范》（GB50497-2009）；
3、《建筑桩基技术规范》（JGJ94-2008）；
4、《基坑土钉支护技术规范》 （CECS96:97）；
5、《锚杆喷射混凝土支护技术规范》（GB50086-2001）；
6、《建筑地基基础设计规范》（GB50007-2002）；
7、《建筑地基基础工程施工质量验收规范》 (GB50202-2002)；
8、《建筑地基处理技术规范》 (JGJ79-2002)；
9、《岩土锚杆(索)技术规程》（CECS22:2005）；
10、《工程测量规范》GB50026-2007；
11、《建设工程安全生产管理条例》
12、《危险性较大的分部分项工程安全管理办法》
13、本工程招标文件、图纸
14、业主、监理等相关部门的文件、通知、会议记录等
15、《华远•华中心三四五期岩土工程详细勘察报告》湖南省建筑设计院 2012年3月；
16、《华远•华中心3-4期项目基坑支护施工图设计》2012年5月24日。
三、编制范围及原则
3.1编制范围
华远•金外滩3-4期基坑支护及止水工程，基坑深度在19.6-22.6m，平均深度在20m，基坑支护长度约780 m，护坡桩间高压旋喷桩和放坡止水帷幕施工。
3.2编制原则
⑴确保施工方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。
⑵技术可靠性原则
根据本标段工程特点，依据长沙市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。
⑶经济合理性原则
针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩施工达到既经济又优质的目的。
⑷环保原则
施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并取得相关部门的批准后方可排放。施工过程实施ISO9001:2008标准，进行环境管理。建设“绿色工地”，实施“环保施工”。
四、施工计划
止水帷幕：2012年5月25日-8月13日，施工天数81天。

五、施工方案和技术措施
5.1止水帷幕施工
本工程止水帷幕采用高压旋喷桩，直径为800mm，间距600mm。
桩长12～17m，钻孔深度约14～20m，约1450根。
5.1.1施工流程
引孔钻机就位
钻进成孔
换浆清渣

清孔
回灌
搬迁
移钻
开孔检查
启动空压机送风

试喷检查

插入高喷管
浆液配制泵送
高喷作业
观察高喷参数

孔内保持满浆

测放桩位

5.1.2施工工艺
1、施工准备
⑴ 场地平整
正式施工前，进行管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。
⑵ 桩位放样
施工前用全站仪测定旋喷桩施工的控制点，钉桩标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用木桩钉紧，一桩一签，其误差不大于3cm，。在高喷灌浆轴线拐弯处应设固定桩，同时在施工轴线5～10m范围设控制桩。
⑶ 修建排污和灰浆拌制系统
旋喷桩施工过程中将会产生10～20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。沉淀的泥土则在开挖基坑时一并运走。沉淀和排污统一纳入全场污水处理系统。
灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。
2、钻机就位
本项目杂填土层中存大量的砖砼渣、砾石及旧基础，拟采用3台钻机引孔造孔, 钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于1%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。
3、引孔钻进
把钻机移至钻孔位置，对准孔位用水平尺掌握机台水平，立轴垂直、垫牢机架、钻机的垂直度满足精度要求，经技术人员验测合格后方可开钻。如发现钻机倾斜，则停机找平后再开钻。钻进过程中，遇到异常情况及时查明原因，采取相应措施，对地层变化、颗粒大小、硬度等要详细记录，钻孔结束后，由技术人员进行质量检查，合格后方可移位进行下一个孔的钻进。引孔孔径110mm。引孔的对中位置与设计位置的偏差不得大于30mm，垂直偏差小于1%。采用双管施工。
4、喷射作业
旋喷机架就位，喷管位于自然悬吊状态时喷管中心对准孔心，偏差不大于二分之一孔径（成孔孔径），保证下管、提升及旋喷注浆的顺利进行。
下喷管前先检查喷嘴及喷浆口是否完好畅通，再作喷浆试验，当浆压符合设计要求时方可下喷管。
喷管下至超设计深度10cm时，开始拌送水泥浆，然后开启高压泥浆，待达到设计参数，孔口冒浆正常后，再开始旋喷提升。
喷注中若遇故障等特殊情况时，喷管须下降10cm才能开始继续喷注，以保证旋喷加固体的垂向连续性。
喷注作业时,做好已喷邻桩的补浆回灌工作，保证加固后的桩顶标高，同时施工中必须及时做好废浆处理工作。
压力控制：水泥浆液流压力不小于20MP。当注浆管置入钻孔，喷嘴达到设计标高即可喷射注浆。喷射注浆参数达到规定值后，按旋喷桩的工艺要求，提升注浆管，由下而上喷射注浆。钻孔提升速度不大于0.15m/min。在高压喷射注浆过程中出现压力骤然下降、上升或冒浆等异常情况时，查明产生的原因并及时采取措施。当高压喷射注浆完毕，迅速拔出注浆管。
5、喷浆材料及制浆
采用42.5R普通硅酸盐水泥搅制浆，水泥为新鲜无结块，通过0.08mm方孔筛的筛余量为≤5%，每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。旋喷桩每延米水泥含量大于250kg。旋喷桩必须满足《建筑地基处理技术规范》(JGJ79-2002)，旋喷桩用水满足《混凝土搅拌用水》(JGJ63-89)要求，水灰比为1：1。
按设计配比进行浆液搅制，在制浆过程中应随时测量浆液比重，每孔高喷灌浆结束后要统计该孔的材料用量。浆液用高速搅拌机搅制，拌制浆液必须连续均匀，搅拌时间不小于30S，一次搅拌使用时间亦控制在4h以内。
6、回灌
喷射结束后，随即在喷射孔内进行静压充填灌浆，直到浆面不再下沉为止，保证高喷防渗墙固结后墙顶标高，回灌浆液一般采用邻孔高喷冒浆静压充填。
7、记录
施工中钻孔、高喷灌浆的各道工序应详细、及时、准确记录，所有记录需按要求使用统一表格。
8、旋喷桩施工工艺和参数如下：
A水泥采用42.5Mpa标号的普通硅酸盐水泥；
B注浆管：提升速度10～20cm/min；旋转速度10～15r/min,排浆量85L/min。
C浆液水灰比1：1，每延米水泥浆排浆量理论值0.488立方米。
5.2、施工现场及周边设施的保护措施
5.2.1保护方案及措施
（1）在施工前详细调查既有建筑物的相互关系，由评估单位对既有建筑物进行评估，确定建筑物的变形、沉降、绕曲等控制标准。
（2）作好施工前的准备工作，对建筑物结构进行24小时监控量测，加强施工管理及信息反馈，同时还应做好对建筑物内人员临时疏散的准备。
地下室周边环境情况和基坑侧壁地质条件详见下表：
基坑部位
周边环境
地下管线
侧壁岩土条件
北侧
距坡子街路边约10m，与1#地块地下室相距约30m
坡子街沿线分布上水管线和下水主管，最近距离5-6m
填土、淤泥质土和圆砾层，详CZK9、CZK10
西侧
距湘江中路中心约40m，距湘江约90m
道路旁下水、上水、强电、光缆以及综合管线密布最近距离约8-10m
填土、淤泥质土和圆砾层，详剖面图
11-11’、12-12’
南侧
距人民路边线约15m
道路旁分布上水、强电弱电管线最近距离7m
填土、淤泥质土和粉质粘土、圆砾层，详10-10’剖面
东侧
暂为居民区
需进一步调查
本阶段未涉及

5.2.2现况管线的保护措施
1、组织保证措施
在本次施工中，我单位将对现况管线的安全问题给予高度重视，项目部专门成立巡线小组，由生产副经理亲自挂帅，全权负责现况管线的安全运行。巡线小组构成如下：
组 长：李引
副组长：李勇
组 员：李彪、宋立杰、李恺及施工队长
在施工中，巡线员与安全员一起，负责在物探调查、开槽、结构施工、沟槽回填等各个环节中，监督管线保护方案的制定与实施，负责管线日常安全巡视，负责管线保护系统的日常维护，负责与管线的管理部门保持密切联系，负责管线最终的恢复、验收和签认。
2、技术保证措施
①物探调查
进场后我单位请专业物探机构对现场进行全面的物探调查，摸清各条现状管线的位置、埋深和走向。根据物探调查结果，在管线综合平面图上绘制管线相对位置关系图，绘制现况管线与拟建地下通道开槽位置关系图，为制定安全可靠的保护措施提供技术依据。
②现场标识
用镀锌铁皮制作一批警示旗，设置在现况管线的沿线，相邻警示旗间距不大于5m，曲线段及折点附近适当加密。不同类型的管道分别以红色、黄色等不同颜色的警示旗进行标识，以便引起施工人员的高度重视，防止误伤。
③建立监督检查签认制度
悬吊保护措施制定后，上报业主、监理、管线的管理单位等相关部门进行审批、签认，确认所制定的保护措施的安全性与可行性；在沟槽开挖时，邀请上述部门的相关人员到现场进行监督检查，监督悬吊保护措施的落实，检查并确认现场保护体系的安全性、可靠性与完备性；在沟槽回填时，请有关部门负责人到现场确认管线的完好性，监督检查管线的恢复情况并进行验收签认。
④悬吊保护措施
根据拟建管线与现况管线间的交叉关系，结合我单位以往类似工程的成功经验，计划采用“工字钢悬吊保护体系”对现况管线进行保护。
沟槽开挖时，采用工字钢横跨沟槽作为主要受力结构，工字钢下垫10*10方木，方木放在两侧的槽帮及护坡桩冠梁上，工字钢两端在沟槽两侧的支承长度不小于1.5m。用槽钢将被悬吊管线托起，与工字钢上侧的槽钢用长杆螺栓相连，形成对管线的支撑保护体系。管道下侧槽钢间距不大于2m；为防止滑丝，连接上下槽钢的长杆螺栓采用双螺母加固保护。在管线上方，搭设安全防护罩，防止落物伤及管道。
对于电力电缆、电信电缆、路灯电缆等直埋电缆，在电缆外侧用特制的木质保护盒加以保护，与工字钢、槽钢共同形成刚柔相济的保护体系，
