酒店多功能厅会议系统方案.doc

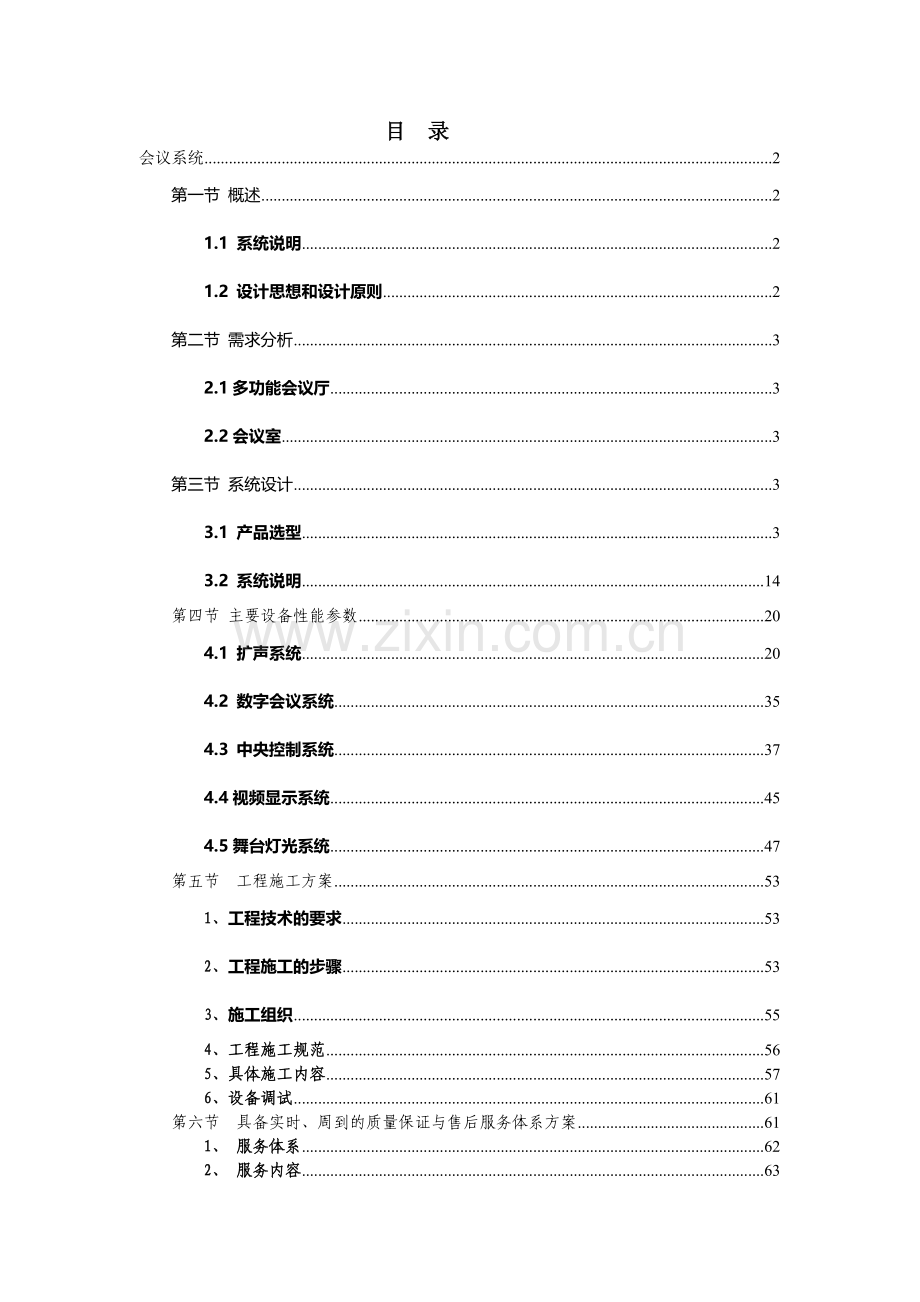

目 录
会议系统 2
第一节 概述 2
1.1 系统说明 2
1.2 设计思想和设计原则 2
第二节 需求分析 3
2.1多功能会议厅 3
2.2会议室 3
第三节 系统设计 3
3.1 产品选型 3
3.2 系统说明 14
第四节 主要设备性能参数 20
4.1 扩声系统 20
4.2 数字会议系统 35
4.3 中央控制系统 37
4.4视频显示系统 45
4.5舞台灯光系统 47
第五节 工程施工方案 53
1、工程技术的要求 53
2、工程施工的步骤 53
3、施工组织 55
4、工程施工规范 56
5、具体施工内容 57
6、设备调试 61

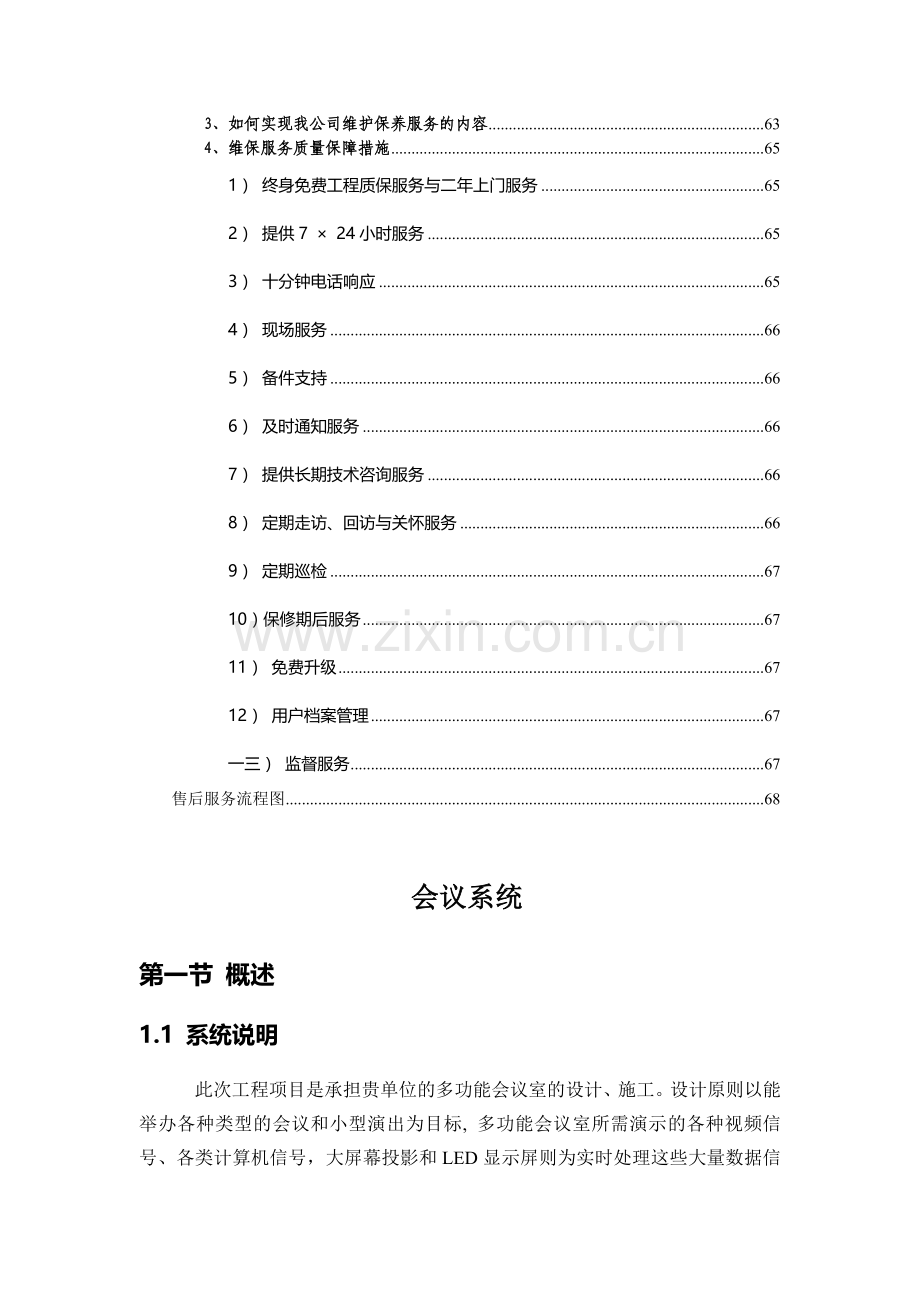

第六节 具备实时、周到的质量保证与售后服务体系方案 61
1、 服务体系 62
2、 服务内容 63
3、如何实现我公司维护保养服务的内容 63
4、维保服务质量保障措施 65
1） 终身免费工程质保服务与二年上门服务 65
2） 提供7 × 24小时服务 65
3） 十分钟电话响应 65
4） 现场服务 66
5） 备件支持 66
6） 及时通知服务 66
7） 提供长期技术咨询服务 66
8） 定期走访、回访与关怀服务 66
9） 定期巡检 67
10）保修期后服务 67
11） 免费升级 67
12） 用户档案管理 67
一三） 监督服务 67
售后服务流程图 68

会议系统
第一节 概述
1.1 系统说明
此次工程项目是承担贵单位的多功能会议室的设计、施工。设计原则以能举办各种类型的会议和小型演出为目标, 多功能会议室所需演示的各种视频信号、各类计算机信号，大屏幕投影和LED显示屏则为实时处理这些大量数据信息和视频信息提供了一个明亮、清晰和逼真的大画面显示环境，得到任何计算机显示器无法做到的超大分辨率画面显示效果。本系统的设计就是提供满足以上功能实现的活动环境。

1.2 设计思想和设计原则
多功能会议厅的设计重点是：
Ø 以用户为焦点，为用户提供安全
Ø 易用、技术先进的完备而又灵活的扩声系统解决方案。运用现代宏观系统集成；
Ø 计算机“智能”图形界面管理并与传统使用方法相兼容的功能模块综合设计方法。
Ø 采用国际流行的数字音频系统工作平台，结合数字音频网络信号传输、测控管理；
Ø 并力求突出和保持相对长久的先进及安全可靠
Ø 我们在进行本项目解决方案采用的设计理念是：科学艺术融合，为艺术所用，追求视听一致，设备先进适用，配置安全可靠，适用功能全面。
Ø 实现6+1语种的同声传译功能，实现国际会议的召开
报告厅设计重点是：
Ø 满足语言语言扩声的要求
Ø 采用智能会议发言系统，并与视频摄像机联动
Ø 集中控制报告厅内的各种设备
第二节 需求分析
2.1多功能会议厅
Ø 能够满足音乐扩声一级标准
Ø 能够召开各种会议及国际会议
Ø 能够进行娱乐节目的演出
Ø 能够进行各种音乐演出
Ø 大屏幕显示采用投影机和LED屏相结合的形式
Ø 本厅包括扩声系统和数字会议系统。
Ø 本厅包括扩声系统、视频显示系统、中央控制系统、数字会议系统（讨论表决）
2.2会议室
Ø 能够满足各种大型会议的召开
Ø 实现会议的自动化控制
Ø 大屏幕显示采用投影机和LED屏相结合的形式
Ø 能够进行会议讨论及领导表决功能，并实现会议发言自动摄像跟踪

第三节 系统设计
3.1 产品选型
会议系统各子系统的产品考虑到系统的稳定性、功能及性价比，我们均采用位于行业内中高档次的进口品牌。
3.1.1 扩声系统
（1）扩声形式
根据礼堂的使用需求，为了满足在礼堂内能兼容播放基于5.1声道编码方式的多声道影视音频系统，礼堂的扩声系统总体上按照5.1声道模式设计，共有6个声道，具体包括：
① 左主扩声道
② 右主扩声道
③ 中央声道
④ 左环绕声道（含左后置环绕声道）
⑤ 左环绕声道（含右后置环绕声道）
⑥ 超低频声道
上述5.1声道系统同时兼容5.1声道模式的如杜比5.1、DTS5.1、THX5.1及其他标准的音频解码方式。
（2）扩声系统应用模式
根据不同的使用场所，礼堂内的多声道系统也相应地有着各自的使用功能，具体场景应用环境下的功能如下：
① 当礼堂应用于文艺演出时：系统所有声道均开启，扩声系统主要采用双声道立体声扩声模式，其中：中央声道主要负责人声部分的扩声，左右声道主要负责人声及音乐重放，当音源为5.1多声道编码时，可使用5.1系统重放模式；当音源为双声道立方声模式时，环绕声系统可兼作为后场辅助补声系统使用；超低频系统可重放重低音频；舞台返送系统作为舞台演出人员返听使用。
② 当礼堂应用于会议时：系统所有声道均可开启，但以中央通道、左右主扩声通道扩声为主（人声），环绕声道作为后场辅助补声系统。舞台返送系统作为会议主席台主席及代表的返听。
③ 当礼堂应用于影视播放时：系统所有声道均开启，系统兼容5.1声道模式的如杜比5.1、DTS5.1、THX5.1及其他标准的音频解码方式，根据5.1声道音频编码输出一一对应于本系统的各扩声通道即可。其中：中央声道主要负责重放人物对白的部分；前置主左/右声道则是用来弥补在屏幕中央以外或不能从屏幕看到的动作及其它声音；环绕声道则是负责外围及整个背景音乐，让人感觉置身于整个场景的正中央，万马奔腾的震撼、喷射机从头顶呼啸而过的效果，就是拜它所赐；而马达声、轰炸机的声音或是大鼓等震人心弦的重低音，则是由重低音系统负责重放。
（3）扬声器系统的布置
扬声器系统，是扩声系统最重要环节之一，特别是对音质有高要求的剧场礼堂，扬声器系统的合理布局更是整个扩声系统中的关键因素。
1）扬声器系统布置原则
① 保证利用扬声器的指向特性来覆盖观众席，扬声器的布置应满足LCR（左中右）三声道扩声布置要求，三路同时能够覆盖全场，所有听众接收到均匀的声能；
② 环绕声扬声器系统能真实再现5.1声道音频系统重放时的环绕声效果要求；
③ 扬声器的安装位置应避免声反馈和产生回声干扰以提高传声增益和克服声缺陷；
④ 扩声应该得到自然的效果（保持声像一致性）；
⑤ 舞台返送监听扬声器应满足演员真实而灵活的监听需要；
⑥ 扬声器的位置在建筑上是合理的；
⑦ 扬声器的重量应符合吊挂点承载的要求；
2）扬声器系统布置说明
遵照上述扬声器系统的布置原则，扬声器采用了集中和分散相结合的布置方式，具体扬声器系统布置图详见本方案《系统设计图纸》相关内容。
如今的时代是一个数字网络化时代，数字化和网络化给人们的生活带来了翻天覆地的变化，同时也已成为当今科技发展的主要方向。为保证对以上目标的实现；在本方案中我们设计运用了目前世界上最先进的技术设备——美国C-MARK音响公司的数字网络音频平台；它不仅拥有模拟设备的功能，而且具有数字化技术与计算机软件相关联，利用RS1200软件对整个系统进行全程的调试和控制。它借助网络实现音频信号的远程传输和控制功能，形成了一套完整的，颇具先进性的系统。因此我们在方案设计及设备选型上,根据厅堂的一般声学特性，以满足使用的多功能性、先进性、稳定性和可靠性为主，这是我们始终坚持的设计理念和指导思想。
3）扬声器布局主要技术特点
扬声器布局的主要技术特点分别表现在：
① 对观众席座位的直达声有良好覆盖；
② 来自扬声器的直达声和自然声源的声像基本一致；
③ 不易产生由声反馈引起的啸叫，有利于提高传声增益；
④ 直达声强、声场均匀、空间方向感好，语言清晰度高；
⑤ 扬声器系统之间干扰少，音质优良。
为了达到并超过相关国家标准的技术指标，我们借助先进的计算机声场模拟软件EASE 4.1根据剧院的实际尺寸对音响系统的扩声效果进行了模拟计算。EASE4.1声场模拟软件是由德国ADA声学设计公司研制开发的，已经得到广泛推广和应用。EASE声学模拟软件可调用（借助）AUTOCAD建立三维空间模型，进行设计、编辑和方案修改；利用其内置的可听化模拟软件模块，使用模拟计算的脉冲响应与音乐信号，通过外耳传输函数，使设计师能够听到实际的音响效果，以便修改。根据剧院的实际使用功能需要，结合我们在剧院音响系统方面的丰富升级经验以及参考了EASE4.1声场模拟软件的计算结果。我们选用了美国PAL音箱作为主要设备。

计算机辅助设计EASE图
多功能厅三维效果图
这是一个与实体相符的模型具有实际的参考意义

多功能厅平面图

多功能厅侧面图

多功能厅剖面图

多功能厅平面声线覆盖图
此图显示了音箱的能量指向的主要覆盖面积

多功能厅三维声线覆盖图
此图显示了音箱的能量指向的主要覆盖面积

多功能厅声学效果图
此图可让你感觉一个实体的多功能厅及音箱摆放位置

多功能厅内视效果图
此图可让你感觉一个实体的多功能厅及音箱摆放位置

多功能厅在500Hz时声压图
此图可让你直观的知道声压级是否达到指标，在这里观众席的大部分面积声压级达到116dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行

多功能厅在1000Hz时声压图
此图可让你直观的知道声压级是否达到指标，在这里观众席的大部分面积声压级达到111dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行

多功能厅在2000Hz时声压图
此图可让你直观的知道声压级是否达到指标，在这里观众席的大部分面积声压级达到110dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行

多功能厅在4000Hz时声压图
此图可让你直观的知道声压级是否达到指标，在这里观众席的大部分面积声压级达到108dB完全超出国家一级标准，并拥有足够的预量，能保证系统可靠的运行

经过计算机对各项指标的测算，结果都表明应用美国PAL音箱能达到并超出国家标准，这样对声音的高品质有了客观科学的保障。因此我们相信此设计方案是能满足甲方要求的。
3.1.2 视频显示系统
由于数字和液晶技术的飞速发展，大屏幕投影机的亮度和分辨率越来越高，而且价格已下降到用户能接受的水平。所以大屏幕投影已成为多功能会议中心的重要组成部分。它不但可以投影影碟、录像等视频信号，还可以投影实物和图文以及计算机画面。
说明：
在多功能会议室的舞台前面设置200寸电动投影屏幕2块，配置2台全球著名的三星SP-D400S高亮度及高分辨率的投影机（4000ANSI流明）。在会议厅的正面设计1块一五平米左右的LED全彩大屏
该系统的配置完全满足了各种会议上所需使用到的多种投影功能的需要。其集合了数据（计算机）投影、视频影像投影、胶片投影、幻灯片投影、实物显像投影等功能。

。

3.1.3 中央控制系统
采用中国快捷产品具有很好的稳定性，与其他系统设备之间能够达成较好的控制协议。
3.1.4 数字会议系统
数字会议系统采用美国PAL新型的数字会议系统。数字会议产品是数字会议最常用的品牌，在国内的应用占据了绝对的主导作用。
数字化的性能加上操作简便的软件控制可以满足现代会议的一切管理需求，包括：基本的话筒管理，代表认证和登记，电子表决，资料分配和显示，以及多语种的同声传译。PAL会议系统首先是一个处处为用户着想的系统。机务员在相应的软件模块的帮助下可以对最大型的会议实行监控。
配套的设备
PAL产品是一个完整的系列，包括：发言设备，中央控制设备，同声传译和语种分配设备，专用软件模块，资料显示系统和安装设备。还可以补充多种外部设备，如电视和点阵显示，个人电脑，监听器，前置放大器，音箱，打印机等，它们全部互相兼容'很容易结合到一个系统中。
3.1.5 舞台灯光
为了符合该剧场的功能和要求,在舞台灯光系统的技术方案设计中, 我们采用了以下设计思想：
1、突出舞台的功能与特点，灯光控制系统以保证绝对安全、可靠的演出活动为最根本要求。强调“多重保障的演出控制”与“现场演出安全监控与预警系统”的重要作用。
2、在根本要求全面达到的基础上，强调灯光控制网络系统在剧场的技术管理、业务管理和安全用电管理等方面发挥的极其重要的作用。
3、系统设计科学合理，管线选型、配套施工必须符合国家相关行业标准或规范。
4、采用新技术，新产品、新工艺，使灯光系统设备的技术水平与性能、参数达到国际先进水平。
5、灯光系统设备功能实用性、技术先进性、使用安全性、操作可靠性、维修方便性。
6、灯光系统设备的选用必须考虑整体投资的经济性。所选的灯光设备必须在符合该剧场使用要求的前提下,具有最大的性能价格比。
7、灯光系统必须同时兼顾到国内、外灯光师使用习惯,并能兼容所有厂牌和和不同通迅协议的灯光设备的接入。
8、按照“留有余量”的原则，设计配备所有灯光设备和网络设备,使大剧院的灯光系统为未来技术发展(如“多网合一”管理)提供可持续升级和扩展的设备系统平台。
3.2 系统说明
3.2.1 扩 声系统
一般评价声音音质优劣的参数为频响、响度、混响和回音以及语言清晰度；当我们在进行选型配置时，为了保证音响系统能够充分满足其所在场地的使用要求，我们务必全面考虑这几个直接影响和决定音响系统声音再现品质的要素：
音色-频率响应（Tonal Balance）
要获得均匀而平衡的频率响应，首先当然设备本身要有足够的频率响应，这点是非常容易达到要求的，只要选用够标准的器材即可。而重要的是观众在座位上实际所听到声音的频率响应。在理想的情况下，不论观众是坐在哪个座位上，都应该听到相同的音响效果，这就要求在音响系统时必须要使每一频段的涵盖面都非常均匀。扬声器间的相互干扰对频率响应应该有相当大的影响，驻波决定低频的频率响应，空气的湿度对不同频率有不同的衰减度等等，设计时必须要将它们全部考虑进去。
响度（Loudness）
每一个场所因其使用的功能不同，对声场强度也应有不相同的要求。设计时必须要符合使用单位的要求，设计适当的声场强度；过小的声场强度，将达不到使用要求，而过大的声场强度又会造成不必要的高投资成本期。
混响/回音（Reverberant and Echoes）
混响对声音品质的影响非常的大，但是建筑物的混响时间在建筑师设计一个建筑物时几乎已完全决定了，绝大部分的情况下音响设计师对建筑物的混响时间没有左右的能力，只能在现有的条件下采取最佳的方案。回音有时虽然不一定会使言语清晰度减低，应避免因太强的回音而使听众觉得不快。
语言清晰度（Speech Intelligibility）
语言清晰度可以说是一个音响系统中最重要的一个因素，尤其是像新闻发布大厅等重要语言传输的场所，就算有很好的频率响应及适当的声场强度，如果听众听不清楚场内的声音，那么这个音响系统可以说是完全失败的。
要达到上面的声音质量就需要扬声器、功放及周边设备的合理的搭配。
3.2.2 视频显示系统
计算机多媒体技术的迅猛发展及网络技术的普遍应用，许多如大型会议室、会议中心、指挥中心、监控中心等的建立，对音视频的专业性，高品质，多用途的要求越来越高，尤其是在投影显示系统上，大画面、多色彩、高亮度、高分辨率显示效果、使用寿命长逐渐形成主流需求。因此视频显示系统已经成为现代多媒体会议系统的一个重要组成部分，他可以把会议设计的所有视频信号及电脑信号通过大屏幕最为直观的显现在与会人员的面前。
3.2.3 数字会议系统
随着信息时代的到来，各种数字技术的迅猛发展，会议系统的概念已经远不是几个话筒和扩音设备那么简单了，她应该是融汇了多种现代化技术，满足现代会议功能和一切管理需求，由声音、视像、数据等多元信息组成，具有便捷控制管理能力的立体化系统。我们采用的数字会议网络(PAL)率先把革命性的数字技术引入研讨会议、代表会议、大型国际会议中心，使数字技术的优越性得以充分发挥。用简单的网络系统处理和传送数字信号，不仅大幅地改善了音质，增强了各种会议功能，而且简化了安装与操作，可实现无机务人员的自动控制或者是利用软件对会议设备和会议进程进行实时的调整和控制，使会议功能的扩充发挥到最佳状态。
建立在数字化这个技术平台上，PAL可以满足现代会议的一切要求，包括：基本的话筒管理、代表身份的认证和登记、资料分配和显示、多语种的同声传译等，若在软件模块的支持下，系统将实现更多的会议功能，如会议的视像跟踪（即PAL系统可以自动触发视像系统对会议发言人的图象进行实时跟踪显示）等。同时，在会议网络上传输的音频信号都是经PCM调制的数字信号，每个会议单元都设有Preadics(专业音频编解码集成电路，即D/A、A/D转换集成一体的芯片)，确保信号的高保真传输，达到最佳的会议音效。
3.2.4 中央控制系统
智能化的中央控制系统则可以把会议室所有设备的操作集于一身。使设备有机的结合在一起。大大简化系统之操作，轻松控制整个空间从环境到内容的各个方面。就如同所有的设备一下子变成一台设备一样。从而可以节约时间提高效率。通过一个小小的触摸屏就可以对所有设备进行实时控制。汉化的操作界面，按键多采用图标，形象易懂，功能强大，操作简单，既使是第一次用，也能轻松自如的对所有设备进行操作。所以，您完全可以一边导演一边按下触摸屏上的按键，使设备按照您的意思进入预定状态。
例如：当您演示的内容需要用到录相机并投到投影机上时，您就可以轻轻点击一下有录相机图标的按键，然后中控将自动跳到录相机的控制界面，并自动将录相机的信号切到投影机上。同时，屏幕自动落下，窗帘自动关上，荧光灯或射灯关闭，并将光照强度自动调低。这时您只需在需要时，按下PLAY键即可实现播放功能。另外，通过一个中控器到计算机的接口可使计算机实现触摸屏的所有功能。如果配上调制解调器，更可实现远程控制功能，只需一根电话线及计算机，便能连上中控器作远程控制。
集中控制系统是利用计算机技术，对被控设备进行智能控制和管理的系统。它将原来分散控制和管理的设备有此套系统来集中控制和管理。AMX集中控制系统即是一类可以集对音频、视频、环境电子系统控制于一身的专业控制系统。它能把会议室里有控制口的设备及所有摇控器集中在一起，用户通过一个彩色有线LCD触摸屏或无线触摸屏，以最简单、最直观的选择方式，在会场的任意位置上，实现对会场内各种指定的电器设备进行遥控和操作，所有操作均有图像界面反馈，确保操作正确快速，例如音、视频矩阵的切换、各种信号源的选择、灯光开关与调节、录象机和影碟机的操作控制、音响设备控制、窗帘开启与关闭等。AMX不仅能控制现场的灯光、窗帘及音响设备，还可对各种视频及电脑信号在大屏幕墙上显示模式进行切换，它具有与摄象机设备、会议设备和矩阵切换设备的标准通讯接口和软件，可按照用户应用需求在大屏幕墙上进行画面图像的任意组合和切换，从而使操作变得极其容易，操作员只需轻按触摸屏，即可在瞬间将屏幕画面切换到用户希望得到的另一个画面上。其可控制设备之多、应用范围之广，智能控制性能之好，将控制会议室带入到一个全新的智能化控制模式中。它具有预编程设计组合菜单，实现单键单功能和单键多功能操作，制定各种自动调节模式和画面切换模式，可通过触摸屏一个按键即完成预定义的各种特定尤其应用功能要求，使复杂的连续多项控制变成仅按一键即瞬间完成。适应高智能化的演示、控制环境。
3.2.5 舞台灯光
舞台灯光灯位布置的顶光、区位构成布光阵列，舞台各部位均有布光点，杜绝死区，可灵活多变地按需组合。
1、顶光系统设计配置
 顶光作用是对舞台纵深的表演空间进行必要的照明，顶光配置中采用的各种灯具，大大地提高了光的透光性，透光率比目前国产镜提高了一五0%，遮光叶设计美观新颖，四页设置合理，遮光效果好，可作舞台顶光布光或染色用。
1.1、 配置灯具分布如下：观众席上方一、二道面光我们使用了：2KW电影聚光灯12台，电影回光灯带换色器12台， 舞台上空，共设有2道顶灯吊杆。 其中每道顶光分别用不同数目的灯具： 2KW电影螺纹灯12台(配换色器)、2KW电影聚光灯12台，575W电脑摇头灯8台。
舞台侧面我们配了1KWPAR灯16台（配换色器）、天幕部分我们设计了天、地排2KW散光灯12台（配换色器）。其中还有烟机2台、泡泡机2台。
1.2、 灯具的排列及投射方法：面光和侧光铺表演1、2、3、4、5 区；第一道顶光与面光相衔接照明主演区，衔接时注意人物的高度，可在第一道顶光位置作为定点光及安置特效灯光，并选择部分灯加强表演区支点的照明；第二道至第三道可向舞台后直投、也可垂直向下投射、可加强舞台人物造型及景物空间的照明。前后排光相衔接，使舞台表演区获得比较均匀的色彩和亮度。
（1） 电脑灯设计配置
考虑到智能化灯具是２１世纪舞台照明的必然发展趋势，为了满足各种演出灯光需要，舞台灯光设计配置了8台电脑灯摇头灯。 电脑摇头灯主要布置在舞台上空的顶光灯杆上呈4、4布置；采用ＤＭＸ信号控制，通过网络接点连接电脑控制台，可任意调整灯具投射角度，亮度，变换图案，光束大小，颜色等功能，确保满足演出对电脑灯变化要求。
（2） 灯光换色器设计
配置 安装在部分灯具上的换色器，其作用舞台光、染色、色彩变化、衬托剧情，达到多姿多彩的效果。 换色器配置： 选用电脑换色器68个。
2、  舞台灯光控制设备配置
（1）灯光控制台
  灯光控制台选用合资PHANTOM系列1024型光路电脑调光台，此调光台使用品质保证的系列操作软件，此软件支持大型控制台的预置或追踪模式操作。它通过智能转轮追踪球实现。 具有多年生产、制造、销售、设计经验的全球性公司，其产品的可靠和先进性为我们的选择及业主的使用提供了信心。
（2）调光硅箱
调光硅柜选择的是国产AL-606CD六硅路数字调光硅。 数字硅柜是实现大功率负荷调光的载体，亦是调光系统的核心硬件。AL-606CD六硅路硅是采用数字解码触发控制技术的、具有高控制精度、高性能的调光器。它的DMX输入接口采用光电隔离技术，高精度、高速度的数字触发系统（调光范围1-100%，调光曲线10条，调光精度1024级）。抗干扰强、调试简单，系统不受温度、电压等环境影响，系统不需调试就可达到国家标准一级机规定的输出电压一致性的指标，不需要进行出光点、一致性的维护性调整。系统采用ISP在线系统可编程大规模集成电路，硬件可靠性得到了提高，软件上采用“看门狗”技术和容错技术，即使受到外电网和传输线强烈干扰，能自动检测配电系统，在配电电压波动时可自动修正触发导通角，抑制灯光闪动，保证自身正常工作。硅柜与调光台是以光电隔离方式传输信号，避免了因漏电、静电等意外原因导致烧毁调光台的事故。硅柜具有调光记忆最后一场功能，一旦主、副控制都出故障，也能保证正常演出。可设置9级预热值，以延长灯具寿命,机内固化的10条调光曲线完全可以满足各种演出的需要。设有两个输入接口，可同时接收数字和模拟控制台信号。每个功率单元都具有直通开关，而且各功率单元可以在任何情况下任意互换，为保证演播厅在综艺节目，文艺演出晚会的现场演出、拍摄、直播，节目录制等要求方面提供了保证，而且为电脑灯，激光效果，变色灯，换色器等设备的应用提供充足的兼容效果和扩展功能,完全满足各种演出的需要
第四节 主要设备性能参数
4.1 扩声系统
4.1.1调音台PAL AL-2000

技术参数：
u 20通道输入（16路单声+2×2组立体声）多功能专业调音台；
u 16路输入带有XLR话筒，LINE插入TRS插座和转接输出口；
u 2×2立体声通道输入，带有输入/输出增益控制，4个辅助输出和4段EQ调节；
u 超低噪音的话筒前置放大器，带48V幻象电源及可开关控制的75Hz低频滤波器；
u 带24bit数字效果器，具有延时，混响及多种效果；
u 主输出通道带2×7段EQ均衡并受IN/OUT开关控制;
u 具有2路回放监听输入和2路录音输出RCA接口，并自带返送话筒；
u 4路编组输出带有场景控制，PFL/SOLO和进入主通道开关，还有外接信号插入口；
u 4路立体声辅助返回，带增益和平衡控制，PFL/SOLO和信号回路选择开关；
u 每个输入通道均有2路推子前/推子后的辅助输出；
u 每个输入通道均有4段EQ均衡，并且两个中频段EQ为动态均衡器；
u 所有输入通道、编组输出和主输出均使用100mm高品质的推子控制，并有12段高精度的电平指示
4.1.2 PAL公牛NO.844/NO.一八4音箱
u
u 主扩声音箱NO。844
单元配置 : 2× MD850-16Ω + 44Ti
u 额定功率 : 250W Rms
u 最大功率 : 500W
u 频率响应 : 100Hz-20KHz
u 额定阻抗 : 8 Ω
u 灵敏度 : 98dB (1m/w)
u 声压级 : 120dB
u 水平扩散角 : 100°
u 垂直扩散角 : 根据线阵高度而定
u 分率点 : 2.7KHz
包装体积: 0.一三6 m3
产品尺寸(H×W×D mm): 686×(272+178)×363
包装尺寸(H×W×D mm): 837×(335+238)×454
净重: 24.6 kg
毛重: 25.5 kg
u 中低音音箱NO。一八4
u 单元配置 : 一八″WF WLO一八100A
u 额定功率 : 600W Rms
u 最大功率 : 1200W
u 频率响应 : 38Hz-300Hz
u 额定阻抗 : 8 Ω
u 灵敏度 : 106dB (1m/w)
u 声压级 : 一三4dB
包装体积: 0.38 m3
产品尺寸(H×W×D mm): 655×540×740
包装尺寸(H×W×D mm): 730×620×840
净重: 49 kg
毛重: 60 kg
u

4.1.3全频补音音箱PAL ET10374

u ET1034技术参数
u 单元配置: 10″+35Ti Lo1075A+Hi35T
u 额定功率: 200W Rms
u 最大功率: 400W
u 频率响应: 48Hz-20KHz
u 灵敏度: 99dB(1m/w)
u 声压级: 122dB
u 额定阻抗: 8Ω
u 分频点: 1.8KHz
u 扩散角: H120° V90°
u 产品尺寸（H×W×D）: 529×(322+一八2)×380
u 产品重量: 一五.5 kg
u

4.1.4返送音箱PAL AR02MB

u AR02MB技术参数
u 单元配置: 2 WAY LO 1×12″ HI TI 35
u 额定功率: 一五0W
u 最大功率: 300W
u 频率响应(-10dB): 45Hz-20KHz
u 灵敏度(1W/1M): 99dB
u 声压级: 109dB
u 额定阻抗: 8Ω
u 分频点: 1.6KHz
u 扩散角: H120° V30°
u 产品尺寸（H×W×D）: 640×(460+280)×400
u 产品重量: 24 kg
u
4.1.5超重低音音箱PAL ET2801

u 单元配置: 2x一八″超重
u 额定功率: 800W
u 最大功率: 1600W
u 频率响应: 30Hz～800Hz
u 阻抗: 4 Ω
u SPL: 110dB(1w/1m)
u 尺寸(W D H)mm: 950W x 880Dx710H(mm)
u
4.1.6数字功放Q2500、Q2300、Q1900

Q2500
输入输出指标
输出功率 : ( W )
8Ω
1000 X2
4Ω
2000 X2
2Ω
2300 X2

信噪比
105dB(A-weighted典型值）
整机增益
30dB-33dB可选(Q系列数字功放提供三档接增益选择，以供不同负载使用，低阻抗接低增益，以防止出现异常保护。)
频率响应
20Hz-20kHz (+1/-2dB )
阻尼系数
300x1kHz
输入阻抗
一五kΩ平衡

有效频率范围内相位差：（典型值）
频率
20Hz
1 kHz
20kHz
相位（°）
+11°
-6°
-一三7°

输入共模抑制：（典型值）
频率
100Hz
1 kHz
20kHz
CMRR(DB)
71dB
66dB
66dB

通道隔离度：（典型值）
频率
20Hz
1 kHz
20kHz
CTC(db)
85dB
80dB
65dB

总谐波失真：（典型值）
频率
100Hz
1 kHz
10kHz
THD+Nx10%
Rated Power
0.08%
0.08%
0.05%

互调失真：（典型值)
功率Power
1 watt
DIM100(dB)
0.05%
SMPTE 60/7k
0.05%

电源指标
电流x220V  AC  输入电压  100-240V
1/8额定功率
8 Ω
2A
4 Ω
3.4A
2 Ω
3.8A

1/3额定功率
8 Ω
4.2A
4 Ω
8A
2 Ω
9A

其它指标
散热方式
强迫风冷（4个温控变速风机）
输入连接器
平衡XLR
输出连接器
SPEAKON 连接器
控制
两路音量控制器（前面板），增益选择（后面板）
LED指示
电平指示、故障指示、过热指示
体积
483 * 400 * 44 mm3  W*D*H
重量
9.8 kgs

Q2300
输入输出指标
输出功率 : ( W )
8Ω
650 X2
4Ω
一三00 X2
2Ω
一五00 X2

信噪比
105dB(A-weighted典型值）
整机增益
1.4VRMS、32dB、27dB可选(Q系列数字功放提供三档接增益选择,以供不同负载使用，低阻抗接低增益，以防止出现异常保护。建议在8Ω负载时，开关拨在1.4VRMS位置。)
频率响应
20Hz-20kHz (+1/-2dB )
阻尼系数
300x1kHz
输入阻抗
一五kΩ平衡

有效频率范围内相位差：（典型值）
频率
20Hz
1 kHz
20kHz
相位（°）
+11°
-6°
-一三7°

输入共模抑制：（典型值）
频率
100Hz
1 kHz
20kHz
CMRR(dB)
71dB
66dB
66dB

通道隔离度：（典型值）
频率
20Hz
1 kHz
20kHz
CTC(dB)
85dB
80dB
65dB

总谐波失真：（典型值）
频率
100Hz
1 kHz
10kHz
THD+Nx10%
Rated Power
0.08%
0.08%
0.05%

互调失真：（典型值)
功率Power
1 watt
DIM100(dB)
0.05%
SMPTE 60/7k
0.05%

电源指标
电流x220V  AC  输入电压  100-240V
1/8额定功率
8 Ω
1.4A
4 Ω
2.3A
2 Ω
2.6A

1/3额定功率
8 Ω
3A
4 Ω
5.4A
2 Ω
6A

其它指标
散热方式
强迫风冷（4个温控变速风机）
输入连接器
平衡XLR
输出连接器
SPEAKON 连接器
控制
两路音量控制器（前面板），增益选择（后面板）
LED指示
电平指示、故障指示、过热指示
体积
483 * 400 * 44 mm3  W*D*H
重量
9.8 kgs

Q1900
输入输出指标
输出功率 : ( W )
8Ω
450 X2
4Ω
900 X2
2Ω
1000 X2

信噪比
105dB(A-weighted典型值）
整机增益
1.4VRMS、32dB、27dB可选(Q系列数字功放提供三档接增益选择,以供不同负载使用，低阻抗接低增益，以防止出现异常保护。建议在8Ω负载时，开关拨在1.4VRMS位置。)
频率响应
20Hz-20kHz (+1/-2dB )
阻尼系数
300x1kHz
输入阻抗
一五kΩ平衡

有效频率范围内相位差：（典型值）
频率
20Hz
1 kHz
20kHz
相位（°）
+11°
-6°
-一三7°

输入共模抑制：（典型值）
频率
100Hz
1 kHz
20kHz
CMRR(dB)
71dB
66dB
66dB

通道隔离度：（典型值）
频率
20Hz
1 kHz
20kHz
CTC(dB)
85dB
80dB
65dB

总谐波失真：（典型值）
频率
100Hz
1 kHz
10kHz
THD+Nx10%
Rated Power
0.08%
0.08%
0.05%

互调失真：（典型值)
功率Power
1 watt
DIM100(dB)
0.05%
SMPTE 60/7k
0.05%

电源指标
电流x220V  AC  输入电压  100-240V
1/8额定功率
8 Ω
1A
4 Ω
1.7A
2 Ω
1.9A

1/3额定功率
8 Ω
2.2A
4 Ω
3.9A
2 Ω
4.2A

其它指标
散热方式
强迫风冷（4个温控变速风机）
输入连接器
平衡XLR
输出连接器
SPEAKON 连接器
控制
两路音量控制器（前面板），增益选择（后面板）
LED指示
电平指示、故障指示、过热指示
体积
483 * 400 * 44 mm3  W*D*H
重量
9.8 kgs

4.1.7AUDIONET网络音频系统：TMR250、TMO2424A、TME160

u TMR250
u TMR系列的音频处理功能
u • 延时器：最大延时5ms、10ms、20ms、50ms、100ms
• 矩阵器：4X4、8X8、16X16
• 溻音器：4X1、4X2、4X4、8X1、8X2、8X4、8X8
• 动态效果器：自动增益控制、器压缩器、限制器、噪声门、扩展器、削峰器
• 信号发生器：正弦波、白噪声
• 均衡器：参数均衡器、图形均衡器
• 滤波器：高通、低通、高通斜坡、低通斜坡
• 分频器：2分频、3分频、4分频
• 音量监视：1路、2路、4路、8路
u TMR网络音频处理器的特点
u • 接口丰富：具有多种型号可选，最大具有2路模拟音频输入，8路模拟音频输出，2个Cobranet冗余网口；
• 连接方式简单：只需要将一台TMR网络音频处理器通过网线接入音频网络中，就能对音频进行处理；
• 操作方便：通过使用简单的图形操作软件对TMR网络音频处理器进行控制，并可预设8种处理模式，进一步方便了使用；
• 音频处理功能强大：在RS1200软件中提供多种虚拟数字音频处理设备，完全可以替代大量专业的音频处理设备
u TMR250 技术规格
u 频率响应：+/-0.2dB,20Hz～20kHz
总谐波失真+噪声：<0.01%x4dBu
动态范围：103dBA,101dB
最大输入电平：+21dBu,平衡
最大输出电平：+
