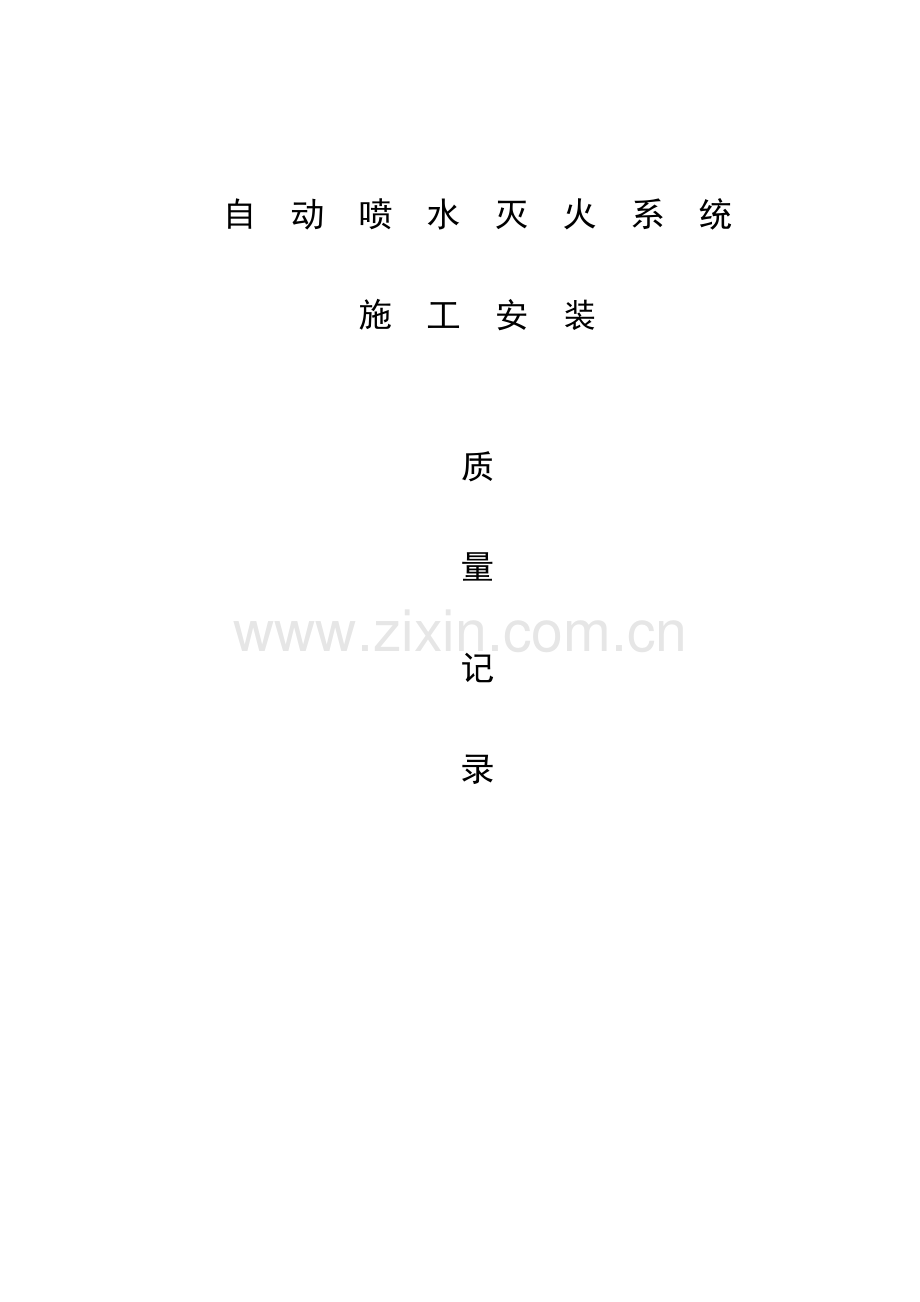

自 动 喷 水 灭 火 系 统

施 工 安 装

质

量

记

录

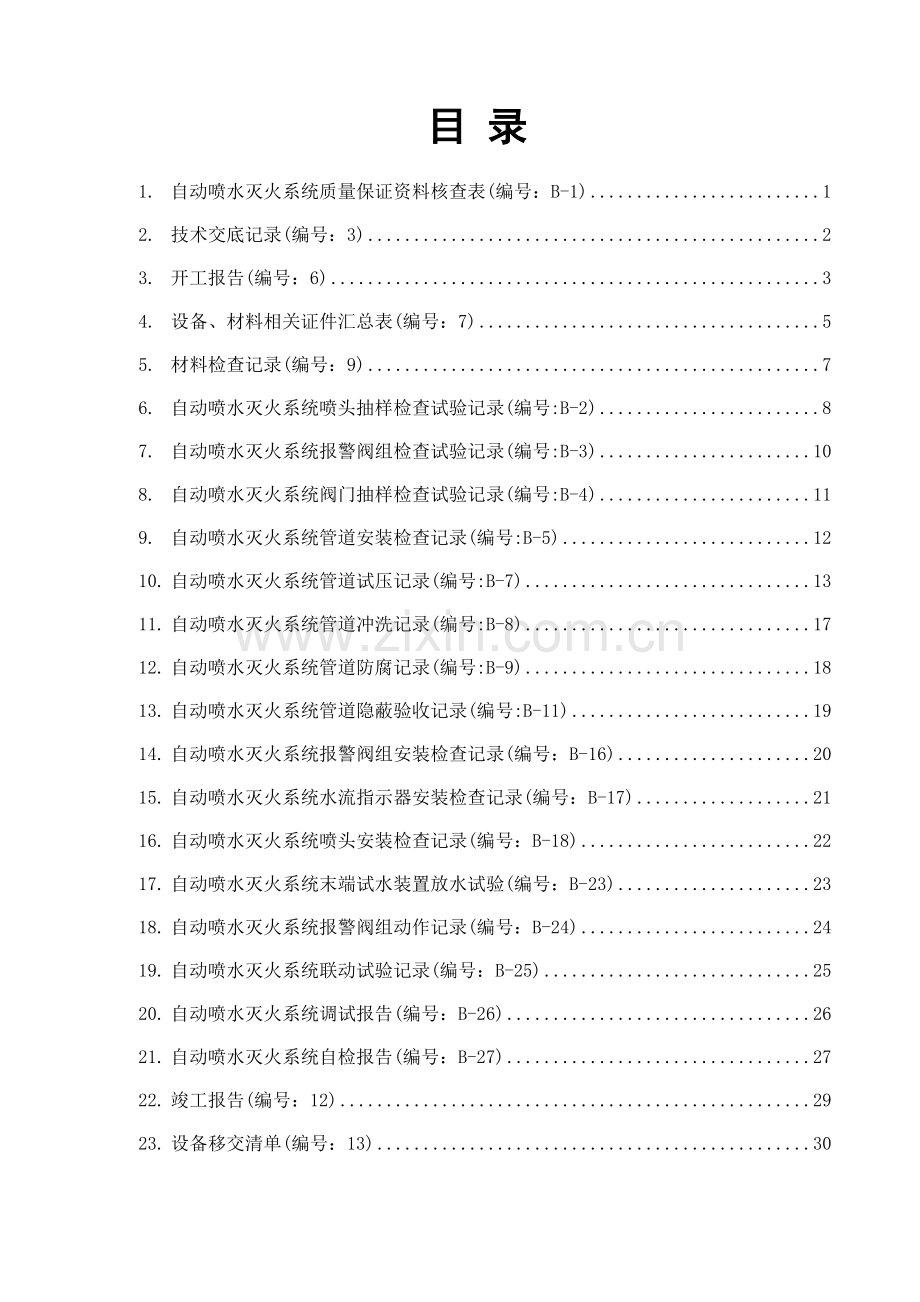

目 录
1. 自动喷水灭火系统质量保证资料核查表(编号：B-1) 1
2. 技术交底记录(编号：3) 2
3. 开工报告(编号：6) 3
4. 设备、材料相关证件汇总表(编号：7) 5
5. 材料检查记录(编号：9) 7
6. 自动喷水灭火系统喷头抽样检查试验记录(编号:B-2) 8
7. 自动喷水灭火系统报警阀组检查试验记录(编号:B-3) 10
8. 自动喷水灭火系统阀门抽样检查试验记录(编号:B-4) 11
9. 自动喷水灭火系统管道安装检查记录(编号:B-5) 12
10. 自动喷水灭火系统管道试压记录(编号:B-7) 13
11. 自动喷水灭火系统管道冲洗记录(编号:B-8) 17
12. 自动喷水灭火系统管道防腐记录(编号:B-9) 18
13. 自动喷水灭火系统管道隐蔽验收记录(编号:B-11) 19
14. 自动喷水灭火系统报警阀组安装检查记录(编号：B-16) 20
15. 自动喷水灭火系统水流指示器安装检查记录(编号：B-17) 21
16. 自动喷水灭火系统喷头安装检查记录(编号：B-18) 22
17. 自动喷水灭火系统末端试水装置放水试验(编号：B-23) 23
18. 自动喷水灭火系统报警阀组动作记录(编号：B-24) 24
19. 自动喷水灭火系统联动试验记录(编号：B-25) 25
20. 自动喷水灭火系统调试报告(编号：B-26) 26
21. 自动喷水灭火系统自检报告(编号：B-27) 27
22. 竣工报告(编号：12) 29
23. 设备移交清单(编号：13) 30
自动喷水灭火系统质量保证资料核查表(编号：B-1)
工程名称

建设单位

施工单位

核查日期
年 月 日
类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录

设计变更、技术核定单

施工组织设计（方案）

开工报告

出厂检验
设备（材料）相关证件汇总表

设备（材料）检查记录

隐蔽验收记录
管道隐蔽验收记录

消防配电线路隐蔽验收记录

安装检查试验
记录
各类安装检查记录

各类测试、试验记录

调试报告

自检报告

竣工报告

设备移交清单

其他

核查意见：

技术负责人

质 检 员

第 册第 页
技术交底记录(编号：3)
工 程 名 称

建 设 单 位

分项工程名称
喷淋
施 工 单 位

技

术

交

底

内

容
干管安装
1、喷洒管道要求使用镀锌管件（干管直径在100mm以上，采用卡箍联接）。
2、喷洒干管用卡箍联接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。也可调直后，编号依次顺序吊装，吊装时，应先吊起管道一端，待稳定后再吊起另一端。
3、消火栓系统干管安装应根据设计要求使用管材，按压力要求选用镀锌钢管。
4、管道穿墙处不得有接口（卡箍或丝扣）管道穿过伸缩缝处应有防冻措施。
警阀安装
应设在明显、易于操作的位置，距地高度宜为1m左右。报警阀处地面应有排水措施，环境温度不应低于+5℃。报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。
消防喷洒和消火栓立管安装
1、 1、立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部 的支吊架要牢固，防止立管下坠。
2、立管明装时每层楼板要预留孔洞，立管可随结构穿入，减少立管接口。
消防喷洒分层干支管安装
1、管道的分支预留口在吊装前应先预制好，丝接的用三通定位预留口，所有预留口均加好临时堵。
2、走廊吊顶内的管道安装与通风道的位置要协调好。
3、喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头，三通上最多用一个补心，四通上最多用两个补心。
4、向上喷的喷洒头有条件的可与分支干管顺序安装好。其它管道安装完后不易操作的位置也应先安装好向上喷的喷洒头。

参加人员

技术负责人

交 底 人

记 录 人

交底日期
年 月 日
第 册第 页
开工报告(编号：6)
工程名称

合同编号
11【0.39-8】023
建设单位

工程造价
45万
设计单位

计划工期
2011.8.22
施工单位

开工日期
年 月 日

工程内容

本工程包含消火栓系统、自动喷淋系统、火灾自动报警及联动系统、防排烟系统、移动式灭火装置工程、防火卷帘系统。
序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况
已交底
2
施工组织设计（方案）批准交底情况
已批准
3
施工图预算编制情况
已编制
4
物资供应、设备材料落实情况
已落实
5
三通一平、土建条件情况
已满足
6
施工机械设备落实情况
已落实
7
劳动力落实情况
已落实
8
安全技术措施落实情况
已落实
9

10

备注

建设(监理)单位：（章）

代表： 年 月 日

施工单位：（章）

代表： 年 月 日
第 册第 页
设备、材料相关证件汇总表(编号：7)
工程名称

建设单位

设计单位

施工单位

序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其他
1
镀锌钢管
DN25
米
696
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
2
镀锌钢管
DN32
米
294
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
3
镀锌钢管
DN40
米
228
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
4
镀锌钢管
DN50
米
150
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
5
镀锌钢管
DN65
米
96
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
6
镀锌钢管
DN80
米
60
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
7
镀锌钢管
DN100
米
42
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
8
镀锌钢管
DN150
米
204
衡水京华制管有限公司
石家庄市宁隆达物资有限公司
有
有
有
无
9
自动排气阀
DN20
个
1
天津市大站阀门总厂
石家庄裕华区冬冬水暖阀门经销处
有
有
有
无
10
铜截止阀
DN20
个
1
天津市大站阀门总厂
石家庄裕华区冬冬水暖阀门经销处
有
有
有
无
11
直立型下喷头
DN15
只
436
福建省闽太消防水暖有限公司
石家庄市裕华区振鹏消防器材销售部
有
有
有
无
12
水流指示器
DN150
个
4
福建天广消防科技股份有限公司
石家庄裕华区天广消防器材经销处
有
有
有
无
13
信号蝶阀
DN150
个
4
福建天广消防科技股份有限公司
石家庄裕华区天广消防器材经销处
有
有
有
无
14
湿式报警阀
DN150
个
1
福建天广消防科技股份有限公司
石家庄裕华区天广消防器材经销处
有
有
有
无

技术负责人

质 检 员

填报日期
年　　月　　日
注：各种证件整理附后。 第 册第 页

材料检查记录(编号：9)
工程名称

建设单位

施工单位

检查日期
年 月 日
序号
材料名称
规 格
型 号
生产厂商
单位
数
量
合格证
其他资料
结论
1
镀锌钢管
DN25-150
衡水京华制管有限公司
米
1800
有
无

2
自动排气阀
DN20
天津市大站阀门总厂
个
1
有
无

3
铜截止阀
DN20
天津市大站阀门总厂
个
1
有
无

4
直立型下喷头
DN15
福建省闽太消防水暖有限公司
只
436
有
无

5
水流指示器
DN150
福建天广消防科技股份有限公司
个
4
有
无

6
信号蝶阀
DN150
福建天广消防科技股份有限公司
个
4
有
无

7
湿式报警阀
DN150
福建天广消防科技股份有限公司
个
1
有
无

存在问题及处理：

技术负责人

质 检 员

第 册第 页
自动喷水灭火系统喷头抽样检查试验记录(编号:B-2)
工程名称

喷头总数
436
建设单位

抽 样 比
5％
施工单位

试验日期
年 月 日
序号
喷头名称
规格型号
生 产 厂 商
工作压力MPa
试验压力MPa
试验时间min
结论
1
直立喷头
ZSTX15-68
福建省闽太消防水暖有限公司
0.6
1.2
1/5

2
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

3
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

4
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

5
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

6
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

7
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

8
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

9
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

10
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

11
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

12
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

13
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

14
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

15
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

16
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

17
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

18
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

第 册第 页

续 表 编号:B-2
序号
喷头名称
规格型号
生 产 厂 商
工作压力MPa
试验压力MPa
试验时间min
结论
19
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

20
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

21
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

22
直立喷头
ZSTX15
福建省闽太消防水暖有限公司
0.6
1.2
1/5

试验方法及标准

人工试压

试验经过及问题处理：
对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力1.2Ｍpa后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05Ｍpa。
建设(监理) 单 位

代 表：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统报警阀组检查试验记录(编号:B-3)
工程名称

建设单位

施工单位

生产厂商
福建天广消防科技股份有限公司
试验介质
水
试验日期
年 月 日
序号
阀组名称
规 格
型 号
外观检查
工作压力MPa
试验时间min
试验压力MPa
压降
MPa
结论
1
湿式报警阀
ZSFZ150
良好
1.2
30
1.6
0.01

试验方法及标准
GB50242－2002
试验经过及问题处理：
湿式报警阀调试时，在其试水装置处放水，当湿式报警阀进口水压大于0.14Mpa放水流量大于1L/s时，报警阀应及时启动；带延时器的水力警铃应在15s~90s内发出报警铃声，不带延时器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，并反馈信号。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页

自动喷水灭火系统阀门抽样检查试验记录(编号:B-4)
工程名称

阀门总数
8
建设单位

抽 样 比
20％
施工单位

试验日期
年 月 日
序号
阀门名称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力(MPa)
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论
1
水流指示器
150
福建天广消防科技股份有限公司
1.6
2.4
1/4
0.01

1.76
1/2

2
水流指示器
150
福建天广消防科技股份有限公司
1.6
2.4
1/4
0.01

1.76
1/2

3
信号蝶阀
150
福建天广消防科技股份有限公司
1.6
2.4
1/4
0.01

1.76
1/2

4
信号蝶阀
150
福建天广消防科技股份有限公司
1.6
2.4
1/4
0.01

1.76
1/2

试验经过及问题处理：
封闭阀门进口和出口，启闭件处于部分开启状态，给体腔充满水，并逐渐加压到2.4MPa，然后检查壳体（包括填料函及阀体与阀盖的结合处），60s内无渗漏即为合格。
建设(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统管道安装检查记录(编号:B-5)
工程名称

建设单位

设计单位

施工单位

安装日期
年 月 日至 年 月 日
检查日期
年 月 日
管道编号
起 … 终
全 长
(m)
管 径
(mm)
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方 式
表 面
处 理
变 径
处 理

一层
370
25－150
镀锌管
良好
卡箍/丝接
防锈漆
大小头
2‰

二层
620
25－150
镀锌管
良好
卡箍/丝接
防锈漆
大小头
2‰

三层
710
25－150
镀锌管
良好
卡箍/丝接
防锈漆
大小头
2‰

四层
135
25－150
镀锌管
良好
卡箍/丝接
防锈漆
大小头
2‰

存在问题及处理：

技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录(编号:B-7)
工程名称

建设单位

施工单位

试验日期
年 月 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
一层
DN25-150
镀锌钢管
0.6
水
0.9
30
0.05

水
0.7
24h

试验经过及问题处理：
管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力0.9MPa后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录(编号:B-7)
工程名称

建设单位

施工单位

试验日期
年 月 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
二层
DN25-150
镀锌钢管
0.6
水
0.9
30
0.05

水
0.7
24h

试验经过及问题处理：

管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力0.9MPa后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录(编号:B-7)
工程名称

建设单位

施工单位

试验日期
年 月 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
三层
DN25-150
镀锌钢管
0.6
水
0.9
30
0.05

水
0.7
24h

试验经过及问题处理：
管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力0.9MPa后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录(编号:B-7)
工程名称

建设单位

施工单位

试验日期
年 月 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
四层
DN25-150
镀锌钢管
0.6
水
0.9
30
0.05

水
0.7
24h

试验经过及问题处理：
管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力0.9MPa后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道冲洗记录(编号:B-8)
工程名称

建设单位

施工单位

冲洗日期
年 月 日
管道编号
管径
(MM)
材质
工作压力(MPa)
冲 洗
结 论
介质
压力(MPa)
流量(L/s)
流速
(m/s)
次数
1
DN25-150
镀锌管
0.6
水
0.3
1.25
2
2

2
DN25-150
镀锌管
0.6
水
0.3
1.25
2
2

3
DN25-150
镀锌管
0.6
水
0.3
1.25
2
2

4
DN25-150
镀锌管
0.6
水
0.3
1.25
2
2

试验经过及问题处理：
用水向管网始端灌水，方向与工作时水流方向一致，以2ｍ/S的流速进行对管网连续清洗，当观察到出水处水的颜色、透明度与入口处水的颜色基本一致为止，冲洗结束后将管网内的水排除干净，符合要求。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统管道防腐记录(编号:B-9)
工程名称

天 气

建设单位

湿 度

设计单位

温 度

施工单位

施工日期
年 月 日
防腐方法：

人工防腐

管道编号
遍数
使用材料
颜色
每遍间隔时间
（h）
干 燥
方 法
备 注
名 称
配比与规 格
1
3
沥青

黑
24
自然风干

1
2
玻璃丝布

白
24
自然风干

存在问题及处理：

技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道隐蔽验收记录(编号:B-11)
工程名称

建设单位

施工单位

验收日期
年 月 日
管道编号
起---终
全长
(m)
材质
管径
(mm)
工作压力
(MPa)
说 明
1
一层
370
镀锌管
25-150
0.6

2
二层
620
镀锌管
25-150
0.6

3
三层
710
镀锌管
25-150
0.6

4
四层
135
镀锌管
25-150
0.6

验 收 内 容
验 收 情 况
结 论
外观检查
良好

管道连接
丝接＜DN100≥卡箍

管道套管
钢管

管道固定
良好

管道坡度
2‰

管道防腐
三油二布

管道保温

管道试压试验
符合设计及规范要求

管道减压装置

管道用水设施
良好

验收结论：

建设(监理)
单位

代 表
项目经理

技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统报警阀组安装检查记录(编号：B-16)
工程名称

建设单位

生产厂商
福建天广消防科技股份有限公司
施工单位

安装日期
年 月 日至 年 月 日
检查日期
年 月 日
序号
设置部位
外观
检查
规格
型号
安装高度(m)
侧面墙距(m)
正面墙距(m)
警铃连接管材质强度
其他组件安装
压力表校验
水源控制阀安装
排水
措施
结 论
1
一层
良好
ZSFJ150
1.2
0.6

镀锌钢管

已校
已安装
已完善

存在问题及处理：

技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统水流指示器安装检查记录(编
