酷鱼科技UBNT150M网桥配置教程.doc

1. 拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。
2. 固定本地IP地址。（如下图）

3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：

4.登陆后即可根据客户不同需求进行配置。下面逐一介绍。
4-1[配置接收CMCC模式]：

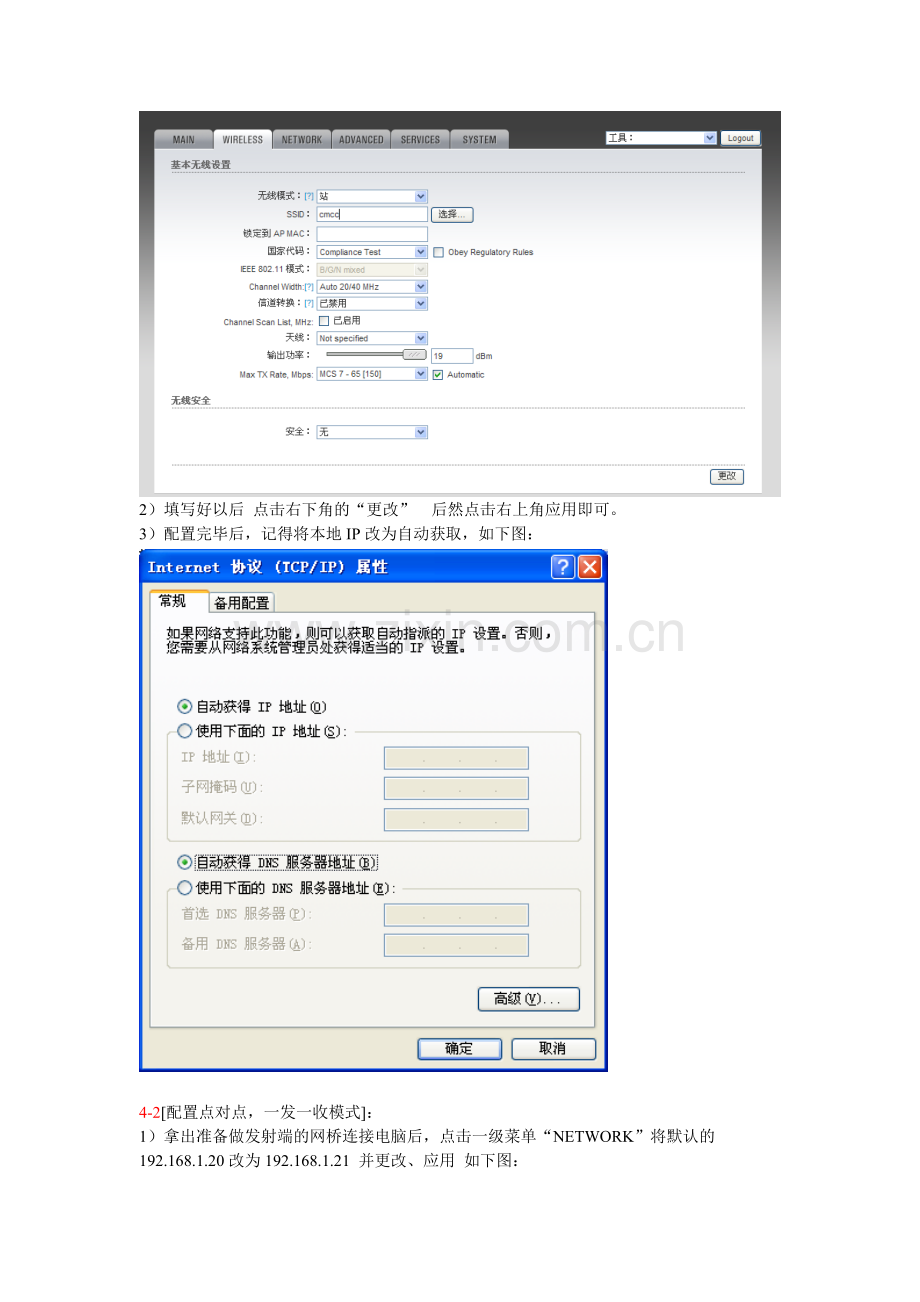

1）点击选项“Wireless”后如下图填写好内容

2）填写好以后 点击右下角的“更改” 后然点击右上角应用即可。
3）配置完毕后，记得将本地IP改为自动获取，如下图：

4-2[配置点对点，一发一收模式]：
1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用 如下图：

2）点击一级菜单WIRELESS，按照下图示范填写配置。并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。
4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP地址即可）

4-3[配置接收模式，参考4-1即可]

备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：

恢复默认步骤：
1. 通电，等待30秒
2. 按住REST按钮20秒
3. 等待60秒。
4. 给网桥重新通电。
5. 强荐火狐浏览器。
