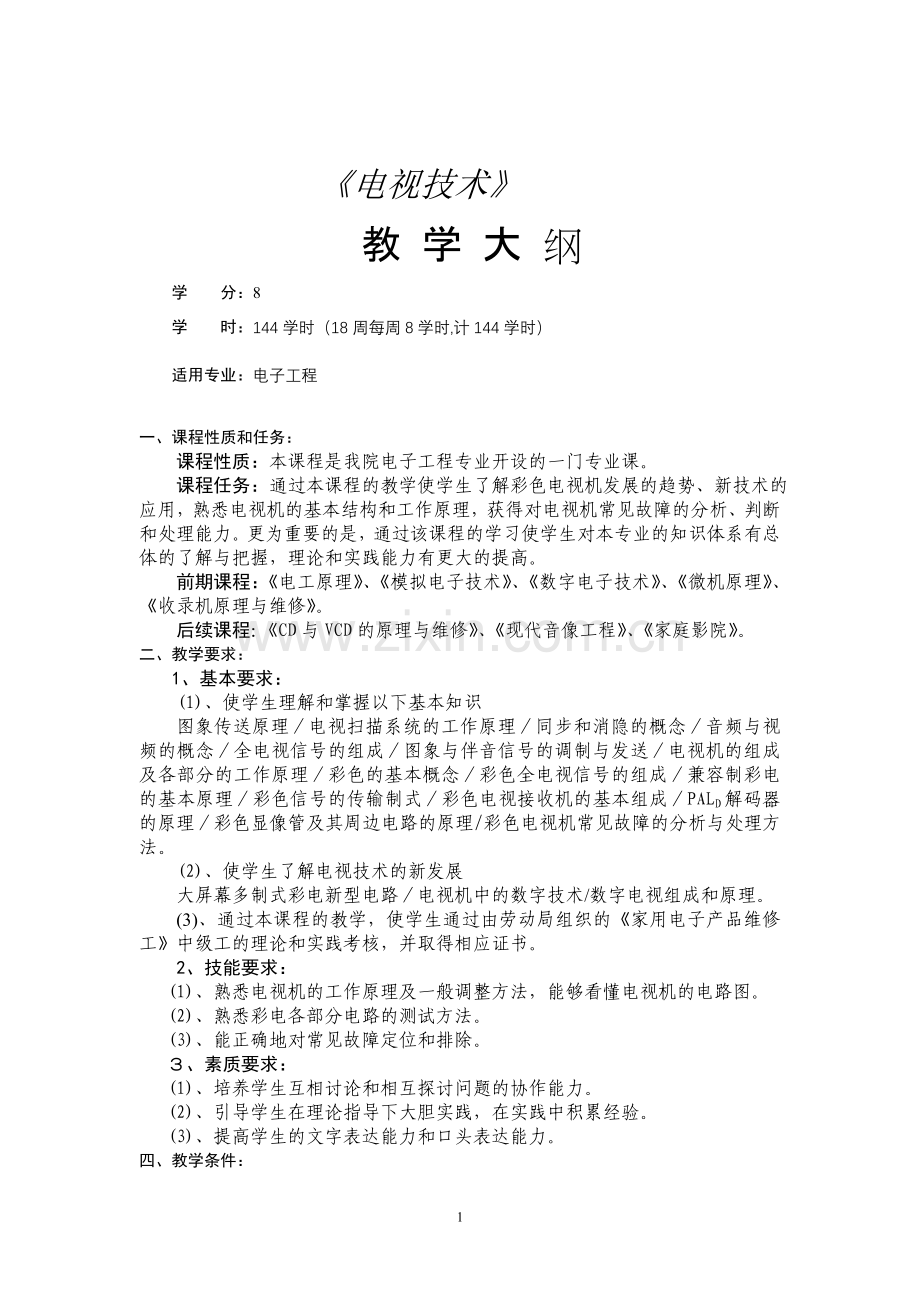

《电视技术》
教 学 大 纲
学 分：8
学 时：144学时（18周每周8学时,计144学时）
适用专业：电子工程

一、课程性质和任务：
课程性质：本课程是我院电子工程专业开设的一门专业课。
课程任务：通过本课程的教学使学生了解彩色电视机发展的趋势、新技术的应用，熟悉电视机的基本结构和工作原理，获得对电视机常见故障的分析、判断和处理能力。更为重要的是，通过该课程的学习使学生对本专业的知识体系有总体的了解与把握，理论和实践能力有更大的提高。
前期课程：《电工原理》、《模拟电子技术》、《数字电子技术》、《微机原理》、《收录机原理与维修》。
后续课程：《CD与VCD的原理与维修》、《现代音像工程》、《家庭影院》。
二、教学要求：
1、基本要求：
(1)、使学生理解和掌握以下基本知识
图象传送原理／电视扫描系统的工作原理／同步和消隐的概念／音频与视频的概念／全电视信号的组成／图象与伴音信号的调制与发送／电视机的组成及各部分的工作原理／彩色的基本概念／彩色全电视信号的组成／兼容制彩电的基本原理／彩色信号的传输制式／彩色电视接收机的基本组成／PALD解码器的原理／彩色显像管及其周边电路的原理/彩色电视机常见故障的分析与处理方法。
(2)、使学生了解电视技术的新发展
大屏幕多制式彩电新型电路／电视机中的数字技术/数字电视组成和原理。
(3)、通过本课程的教学，使学生通过由劳动局组织的《家用电子产品维修工》中级工的理论和实践考核，并取得相应证书。
2、技能要求：
(1)、熟悉电视机的工作原理及一般调整方法，能够看懂电视机的电路图。
　 (2)、熟悉彩电各部分电路的测试方法。
　 (3)、能正确地对常见故障定位和排除。
３、素质要求：
(1)、培养学生互相讨论和相互探讨问题的协作能力。
(2)、引导学生在理论指导下大胆实践，在实践中积累经验。
(3)、提高学生的文字表达能力和口头表达能力。

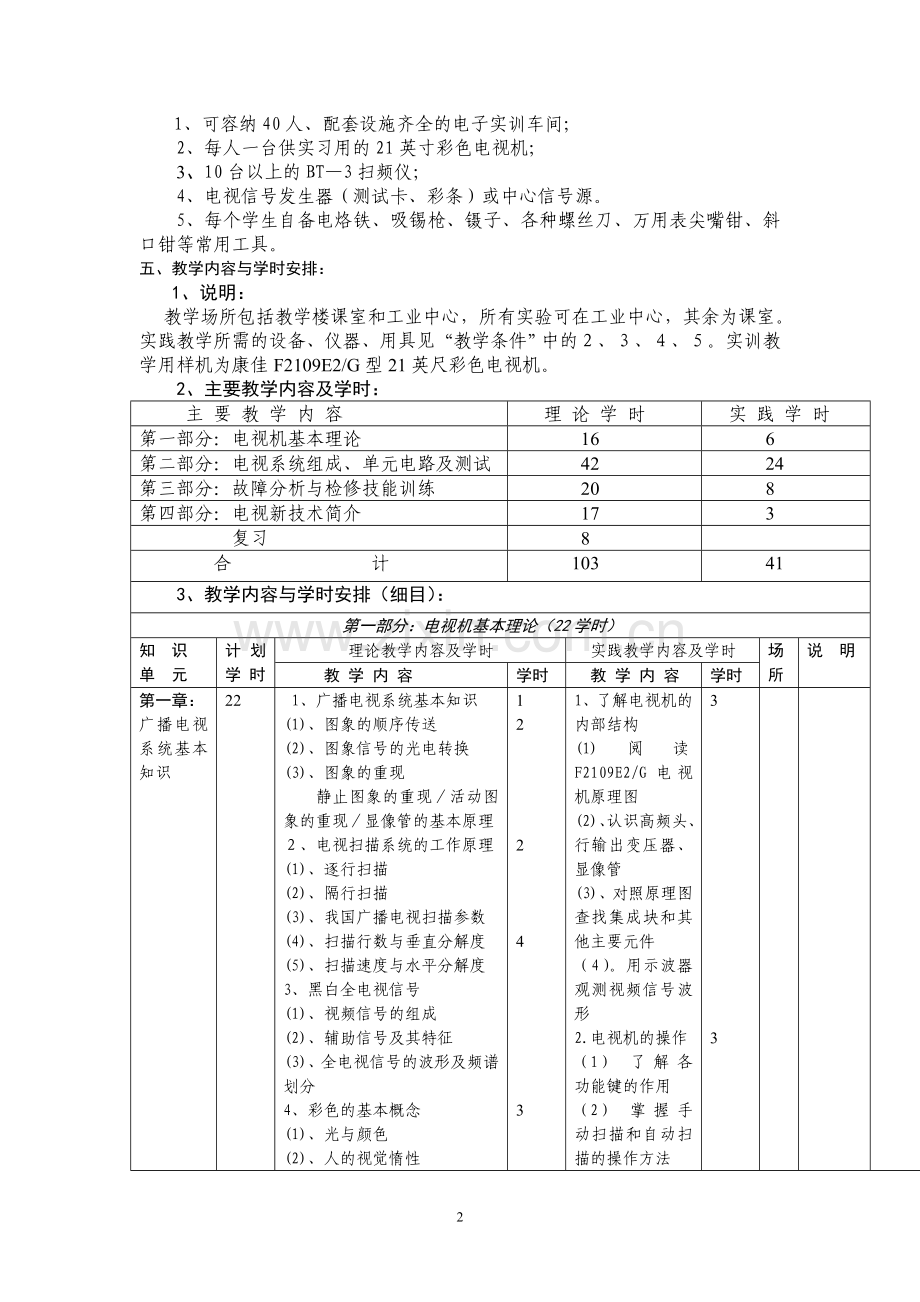

四、教学条件：
1、可容纳40人、配套设施齐全的电子实训车间；
2、每人一台供实习用的21英寸彩色电视机；
3、10台以上的BT—3扫频仪；
4、电视信号发生器（测试卡、彩条）或中心信号源。
5、每个学生自备电烙铁、吸锡枪、镊子、各种螺丝刀、万用表尖嘴钳、斜口钳等常用工具。
五、教学内容与学时安排：
　　1、说明：
教学场所包括教学楼课室和工业中心，所有实验可在工业中心，其余为课室。实践教学所需的设备、仪器、用具见“教学条件”中的２、３、４、５。实训教学用样机为康佳F2109E2/G型21英尺彩色电视机。
2、主要教学内容及学时：
主 要 教 学 内 容
理 论 学 时
实 践 学 时
第一部分：电视机基本理论
16
6
第二部分：电视系统组成、单元电路及测试
42
24
第三部分：故障分析与检修技能训练
20
8
第四部分：电视新技术简介
17
3
复习
8

合 计
103
41
3、教学内容与学时安排（细目）：
第一部分：电视机基本理论（22学时）

知 识
单 元
计划学 时
理论教学内容及学时
实践教学内容及学时
场所
说 明

教 学 内 容
学时
教 学 内 容
学时

第一章：
广播电视系统基本知识

22
1、广播电视系统基本知识
(1)、图象的顺序传送
(2)、图象信号的光电转换
(3)、图象的重现
静止图象的重现／活动图象的重现／显像管的基本原理
２、电视扫描系统的工作原理
(1)、逐行扫描
(2)、隔行扫描
(3)、我国广播电视扫描参数
(4)、扫描行数与垂直分解度
(5)、扫描速度与水平分解度
3、黑白全电视信号
(1)、视频信号的组成
(2)、辅助信号及其特征
(3)、全电视信号的波形及频谱划分
4、彩色的基本概念
(1)、光与颜色
(2)、人的视觉惰性
(3)、彩色三要素与三基色原理
(4)、计色制与色度图
(5)、彩色图象的摄取与转换
(6)、彩色电视兼容式传送方式
(7)、彩色全电视信号
(8)、彩色电视信号的发送
图象与伴音信号的调制
5。高频电视信号的频率特性/电视频道的划分
1
2

2

4

3

2

2

1、了解电视机的内部结构
(1)阅读F2109E2/G电视机原理图
(2)、认识高频头、行输出变压器、显像管
(3)、对照原理图查找集成块和其他主要元件
（4）。用示波器观测视频信号波形
2.电视机的操作
（1） 了解各功能键的作用
（2） 掌握手动扫描和自动扫描的操作方法
（3） 通过测试卡了解电视图象基本质量参数
3

3

第二部分：电视系统组成、单元电路及测试（66学时）

第二章:
电视接收机的基本构成

第三章：
彩色电视制式与色度解码电路

66
6． 接收机的基本框图
(1).电视接收机方框图
黑白电视机基本框图/彩色电视机基本框图
(2).各部分的基本作用
公共通道/伴音通道/视频通道/色度通道/扫描系统/电源
7． 高频头与节目预选器
(1).高频头的作用与性能要求
(2).高频头的基本组成
(3).实用电子调谐高频头电路
(4).节目预选器

8． 中放通道
(1).中放电路作用与性能要求
(2).中放电路的组成和原理
(3).视频检波电路
(4).AGC电路
(5).AFT电路
(6).ANC电路
9． 视频通道
(1).亮度通道的作用
(2).亮度通道的基本性能
(3).亮度通道的基本组成
预视放电路/视放输出电路
(4).实用亮度通道电路分析
10． 伴音通道
(1).伴音电路的作用
(2).伴音电路的基本组成
(3).伴音电路的工作原理
带通滤波/制式变换/伴音中放/鉴频/音频放大
11． 行场扫描电路
(1).行场扫描电路的作用
(2).行场扫描电路的基本组成
(3).同步分离电路
(4).行场扫描实用电路分析
12．显象管电路
(1).彩色显象管结构与显象机理
(2).显象管附属电路
(3).消磁电路
13．开关电源电路
(1).开关电源的特点
(2).开关电源的电路形式与原理
(3).实用开关电源电路分析
14．遥控信号的发射接收与中央控制电路
(1).遥控电路组成与原理
(2).中央控制器原理
(3).实用控制电路分析

15．NTSC制
(1).I、Q信号
I、Q与U、V的关系/I、Q与R、G、B的关系
(2).NTSC制编码和解码系统
(3).NTSC制的基本特点
主要技术参数/性能与特点
16．PAL制
(1).PAL制色度信号
逐行倒相/微分相位的补偿/矢量图/频谱
(2).PAL制编/解码原理
(3).PAL制的基本特点
(4).色度通道
作用/组成/工作原理
(5).副载波恢复电路
作用/组成/原理
(6).三基色恢复电路
作用/组成/原理
(7).实用解码电路分析
2

3

2

2

3

2

5

2

4

3

3

4

2

2

3
3． 高频头测试
通过实验,要求测试和观察以下几个方面内容:
(1).高频头特性曲线
(2).各引出端电压
(3).频段选择信号
(4).调谐电压的形成与电平转移方式
4．中放电路综合测试
(1).频率特性测试
(2).增益测试
(3).AGC测试
（4） AFT测试
5．视放、伴音电路的综合测试
(1).频率特性测试
(2).制式变化电路测试
(3).音频信号寻迹
6．行场扫描电路的综合测试
(1).静态电压测试
(2).场锯齿波电压波形测试
(3).行推动波形测试
7．开关电源的检测
（1） 各点电压波形
（2） 各点电压值

8．遥控发射与接收信号检测
(1).遥控发射器的振荡波形和输出波形观测
(2).接收器的输入和输出波形观测
9． 中央控制器TMP87CX38检测
(1).了解微处理器的作用
(2).熟悉控制电压形成的原理
(3).掌握各种控制功能的实现

10．解码器测试
标准彩条信号的亮度与色度输出波形测试
(1)、示波器的连接
(2)、测试结果的记录与分析

3

3

3

3

3

3

3

3

第三部分：故障分析与检修技能训练（28学时）

第四章
彩色电视机的检修技术
28
正确的识图能力与练习
电视机常用的检修方法
彩色电视机常见故障分析
8
2
10
1．元器件的识别与质量鉴别
2．仪器仪表使用
3．常见故障的检修
2

6

第四部分：电视新技术简介（20学时）

第五章
大屏幕多制式彩色电视机及新技术
20
1．大屏幕多制式彩电的特点
(1)、准分离式伴音系统和PLL完全视频同步检波器
(2)、全视频同步检波
(3)、亮度、色度分离电路
(4)、画质改善电路
(5)、大屏幕显象管
(6)、宽范围稳压电源
2． 制式识别与转换电路
(1)、制式转换的内容
(2)、制式的判别与转换
(3)、图象中频电路的判别与彩电制式转换
(4)、伴音中频的判别、转换与鉴频制式切换电路
3、多制式彩电的解码器
(1)、PAL、NTSC制色度信号处理电路
(2)、SECAM制色度信号处理电路
(3)、视频信号处理技术
4、画质改善电路
(1)、新的水平清晰度电路
(2)、扫描速度调制电路
(3)、黑电平扩展电路
(4)、新的对比度限制电路
5、环绕声和超重低音电路
6、NICAM728伴音系统
7．画中画彩色电视机
(1)、ITT画中画处理电路
(2)、松下“画王”画中画处理技术
8．图文电视
（1）图文电视制式
(2)中文图文电视系统(CCST)
（3）图文电视接收机
（4）图文电视微机接收系统
1、 数字电视
（1） 数字电视特点
（2）数字电视的基本原理
(3) 基本组成
(4) 视频信号的数字处理
3、数字电视机
4

3

3

2

2

3

11.大屏幕彩色电视机综合测试
3

8
总复习
8

144

103

41

六、教学方法：
理论与实践并重，教、学、做三结合。
七、考核办法：
理论与实操分别进行考核，理论占50%，实操占40%，平时占10%。
八、教材和参考书：
1、教材：
（1）、《电视技术》，刘守义等编著，电子工业出版社，2001年3月第一版。
2、参考书：
（1）、《彩色电视机实用单元电路原理与维修图说》，郭文有、韩广兴、张国力编著，1993年9 月第一版。
（2）、《电视机原理与维修技术》，中国家用电器维修管理中心主编，人民邮电出版社。
九、教学注意事项：
本课程的重点是电视机的工作原理和常见故障的检修，课堂教学采用理论和实践并重的办法，要求学生重点掌握彩色电视机的有关基本概念、基本工作原理、基本维修技能和方法，尽可能多的多实践，在实践中积累经验。

编制人： 宋 荣 日期： 1999年1月14日
修订人： 梁长垠 日期： 2001年2月12日
