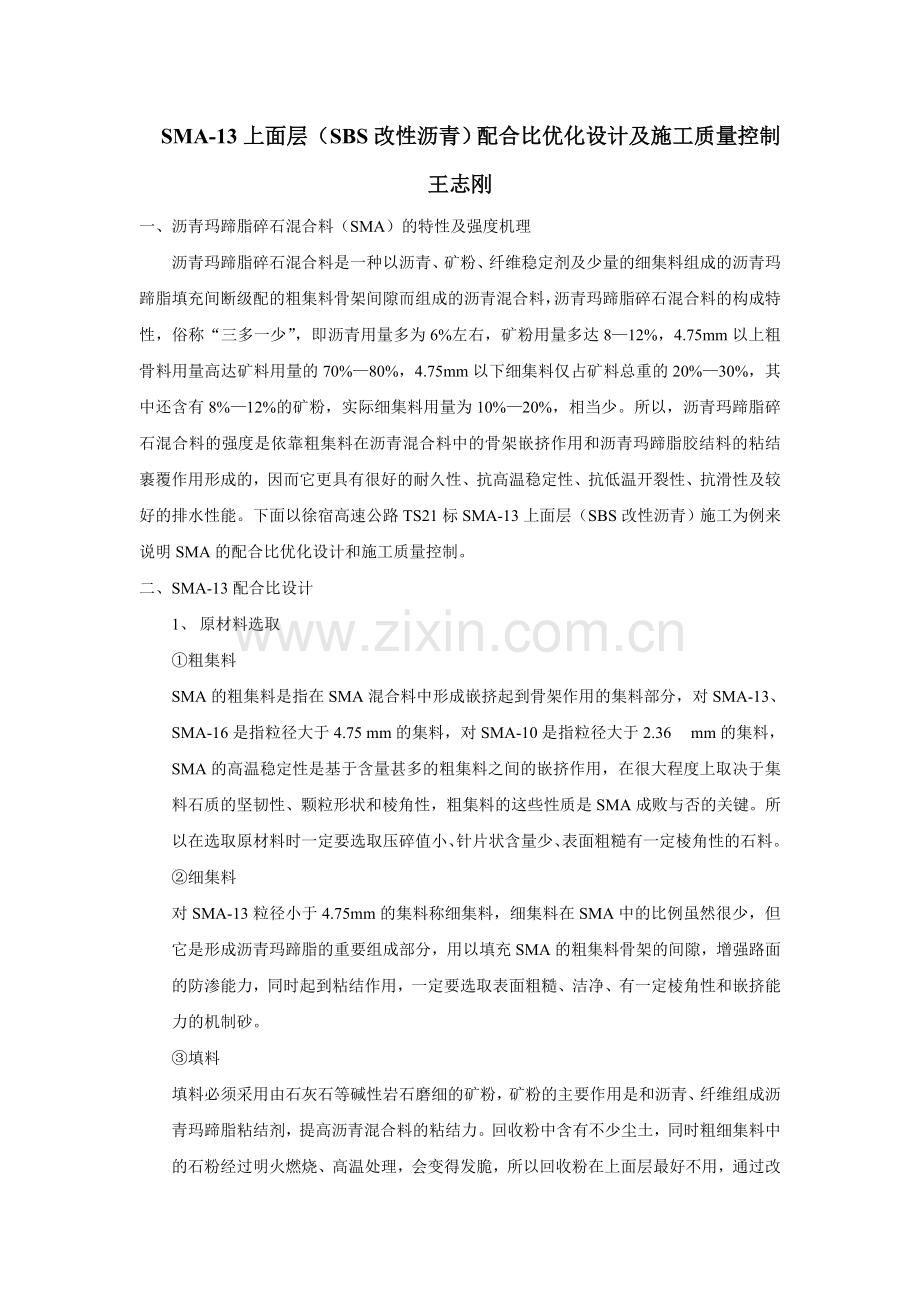

SMA-13上面层（SBS改性沥青）配合比优化设计及施工质量控制王志刚一、 沥青玛蹄脂碎石混合料（SMA）的特性及强度机理沥青玛蹄脂碎石混合料是一种以沥青、矿粉、纤维稳定剂及少量的细集料组成的沥青玛蹄脂填充间断级配的粗集料骨架间隙而组成的沥青混合料，沥青玛蹄脂碎石混合料的构成特性，俗称“三多一少”，即沥青用量多为6%左右，矿粉用量多达812%，4.75mm以上粗骨料用量高达矿料用量的70%80%，4.75mm以下细集料仅占矿料总重的20%30%，其中还含有8%12%的矿粉，实际细集料用量为10%20%，相当少。所以，沥青玛蹄脂碎石混合料的强度是依靠粗集料在沥青混合料中的骨架嵌挤作用和沥青玛蹄脂胶结料的粘结裹覆作用形成的，因而它更具有很好的耐久性、抗高温稳定性、抗低温开裂性、抗滑性及较好的排水性能。下面以徐宿高速公路TS21标SMA-13上面层（SBS改性沥青）施工为例来说明SMA的配合比优化设计和施工质量控制。二、 SMA-13配合比设计1、 原材料选取粗集料SMA的粗集料是指在SMA混合料中形成嵌挤起到骨架作用的集料部分，对SMA-13、SMA-16是指粒径大于4.75mm的集料，对SMA-10是指粒径大于2.36mm的集料，SMA的高温稳定性是基于含量甚多的粗集料之间的嵌挤作用，在很大程度上取决于集料石质的坚韧性、颗粒形状和棱角性，粗集料的这些性质是SMA成败与否的关键。所以在选取原材料时一定要选取压碎值小、针片状含量少、表面粗糙有一定棱角性的石料。细集料对SMA-13粒径小于4.75mm的集料称细集料，细集料在SMA中的比例虽然很少，但它是形成沥青玛蹄脂的重要组成部分，用以填充SMA的粗集料骨架的间隙，增强路面的防渗能力，同时起到粘结作用，一定要选取表面粗糙、洁净、有一定棱角性和嵌挤能力的机制砂。填料填料必须采用由石灰石等碱性岩石磨细的矿粉，矿粉的主要作用是和沥青、纤维组成沥青玛蹄脂粘结剂，提高沥青混合料的粘结力。回收粉中含有不少尘土，同时粗细集料中的石粉经过明火燃烧、高温处理，会变得发脆，所以回收粉在上面层最好不用，通过改进矿粉填加设备能够保证0.075mm的通过量。下表是矿粉和回收粉对SMA混合料性能的影响（SBS改性沥青）。填料种类填料用量（粉胶比）（%）动稳定度（次/mm）马歇尔试验稳定度（KN）流值（mm）空隙率（%）矿粉6（1.0）2504.092.7210.69（1.5）11494.992.888.812（2.0）54007.502.614.1回收粉6（1.0）3053.742.759（1.5）7254.483.7712（2.0）22625.462.46从上表可以看出，随着矿粉用量的增加，混合料的空隙率减小，动稳定度显著提高，使用回收粉的动稳定度要比使用石灰石矿粉的动稳定度低得多，所以要想形成SMA结构，矿粉的数量不能太少，足够数量的矿粉是形成SMA的先决条件。沥青沥青材料的性质对路面使用性能有多方面的影响，在选取沥青品种时主要考虑高温抗车辙能力和低温抗裂能力，这两个方面在沥青品种选取时趋向相反，应综合平衡考虑。国内外权威机构多年来对沥青的研究表明，改性沥青抗车辙能力明显优于普通沥青，针入度低的普通沥青抗车辙能力优于针入度高的普通沥青，而针入度高的沥青抗低温开裂能力又高于针入度低的沥青，江苏省高速公路一般选取AH70沥青（PG64-22），从高温抗车辙能力和低温抗开裂能力两个角度综合考虑比较适合江苏气候条件，若在同时使用改性沥青就更如虎添翼。纤维稳定剂纤维具有加筋、分散吸附沥青、稳定、增粘等作用，对防止SMA沥青析漏的功效较好，对于木质纤维掺量为沥青混合料总量的0.3%，目前一般采用风送式纤维送料机填加。下面是徐宿高速公路TS21标各种原材料的情况。集料：辉绿岩 产地： 江苏盱眙吴桥采石厂填料：石灰岩矿粉 产地： 江苏徐州矿物局水泥厂沥青：镇江科氏SBS改性沥青（AH70+3%SBS）（PG70-22）木质纤维：进口ARBOCEL牌天然木质纤维素 产地：德国JRS公司抗剥落剂：PAI型 产地：西安（有多年使用经验）矿料试验结果如下表：（冷料）规格针片状（%）压碎值（%）17.075-85300010.420%（3）低温小梁弯曲试验最大荷载（KN）跨中挠度（mm）抗弯拉强度（MPa）劲度模量（Mpa）破坏应变（）1298.90.615210.6033230.03385.9三、 SMA-13混合料的拌和1、拌和温度：沥青加热温度170-175，由于大量冷矿粉的掺入，集料加热温度在210-220，混合料出厂温度为180-190。出厂温度由试验室安排专人检测，发现温度不在此范围及时给拌和楼反馈。2、拌和时间和拌和数量：拌和流程图木质素骨料矿粉 沥青拌缸 骨料进入拌缸的同时，木质素也进入拌缸，开始干拌，几秒后，矿粉和沥青进入拌缸，在沥青放完8秒后，矿粉放完，同时拌缸计时开始，从放骨料到拌缸开始计时约23秒，总生产时间66秒，每小时拌和产量147t。3、木质素纤维填加方式，人工将木质素纤维投入纤维填加设备中，利用机械将纤维打碎，再利用空压机将打碎的纤维吹入拌缸和骨料、矿粉、沥青一起搅拌均匀，木质素纤维填加数量为沥青混合料总重量的0.3%。4、抗剥落剂填加方式，根据沥青储罐中沥青的数量，按沥青质量的0.4%投入热熔沥青中，用强制搅拌法使抗剥离剂渗配均匀。5、由于2#料中含有13%左右的3#料，而SMA-13路面3#料需求量相当少，3#料过多会造成路面碾压过程中推移，所以在生产过程中有40%13%2%=3.2%的3#料溢料，由于3#料溢料，就需预备装载机及时清掉废料仓中的3#料。6、细集料一定要搭棚覆盖以免受潮，因为SMA混合料需要的细集料非常少，不超过15%，所以冷料仓的斗门开启度很小，如果细集料遭雨淋，就会造成集料干湿程度不同，遇到湿料时下得慢遇到干料时下得快，这样会严重影响4.75mm的通过率控制的精度，另外1#料和2#料用量大，我们各设置两个冷料仓供料。四、 SMA-13混合料的运输SMA-13混合料的运输应注意以下几个问题：1、要采用大吨位的运输车运输，运输前在车厢及重板上喷洒一层油水混合物，使混合物不致与车厢粘结。2、在任何情况下，运输车在运输过程中都应加盖蓬布，以防表面混合料降温结硬壳，我们采用的是两层蓬布之间夹一层棉被，并在摊铺过程中也不揭蓬布，施工效果非常明显，温度对照见后。3、要及时清掉运料车剩余的残留物。4、到场温度要控制在180以上，前场安排专人检测到场温度，发现温度低于此要求也及时反馈到拌和楼。五、 SMA-13混合料的摊铺和碾压我项目分别于6月14日、6月16日和6月19日做三次试铺段，下面简要介绍一下三次试铺的情况。1、K24+680K24+940右幅配合比：振动筛1#（12-20mm）：2#（5-12mm）：3#（3-5mm）：4#（0-3mm）：矿粉=41.5：38：2：8：10.5油石比：6.0%，4.75mm通过率25%，摊铺速度：2.3m/min，混合料到场温度182，采用单层蓬布覆盖，摊铺时揭开蓬布，摊铺完温度163，松铺系数1.15，松铺厚度4.5cm，熨平板振级5级，夯锤振级4级，纵缝处两机搭接宽度35cm,厚度控制采用18m长接触式平衡梁，碾压方案：两台DD110成梯队来回强振2遍，两台酒井来回强振1遍，静压1遍，在碾压一开始，靠中央分隔带一侧的DD110先骑纵缝来回强振一遍，并保证纵缝处要多碾压1遍，使纵缝接缝美观并且不渗水。混合料试验结果:（马歇尔空隙率范围放宽为3%-5%）油石比(%)马氏密度(g/cm3)空隙率(%)矿料间系率(%)饱和度(%)粗集料骨架间隙率(%)6.172.4685.017.972.140.26.0-6.33-51775-8541.7矿料级配1613.29.54.752.360.07510093.762.825.920.410.410090-10050-7522-3216-278-12路面检测结果:平整度(mm)马氏压实度（%）理论压实度（%）路面空隙率（%）构造深度(mm)渗水系数0.4499.994.95.11.2正常路段不渗水0.89894-96.53.5-60.8-1.250ml/min外观无石料压碎现象，无玛蹄脂上浮现象。存在问题：下面一些部位存在不同程度的渗水现象（1）两摊铺机接缝左右各50cm范围内。（2）靠近路缘石50cm范围内直渗（3）靠近路肩50cm范围内直渗（4）摊铺机中间部位（5）摊铺机拢料摊铺的部位分析：（1）、（2）、（3）是因为螺旋布料器把混合料从摊铺机中间输送到两侧，造成料温降低较多,.约差8,另外由于平衡梁的影响使压路机不能及时碾压两方面因素的影响造成该处渗水,（4）是因为固定螺旋布料器的支架挡料造成级配离析。（5）是因为拢料的料温低，而且级配也存在离析，造成摊铺后渗水,另外，由于摊铺速度慢，温度散失快，造成整体空隙率高。2、第二次试铺K24+010K24+680由于路面空隙率5.1%，构造深度1.2mm，我们对级配进行了微调，4.75mm通过率在2526之间，配合比1#：2#：3#：4#：矿粉=42：37：2：9：10，油石比6.1%，另外，上午提高摊铺速度到3m/min，尽量缩短两个摊铺机距离以保证纵缝处能尽可能早碾压，另外又调来一台德国产12t戴纳派克振动压路机增大压实功，缩短有效压实时间。碾压方案：两台DD110并列强振2遍，戴纳派克强振1遍，洒井静压12遍。混合料试验结果:油石比(%)马氏密度(g/cm3)空隙率(%)矿料间系率(%)饱和度(%)粗集料骨架间隙率(%)6.172.4714.717.873.640.26.0-6.33-51775-8541.7矿料级配1613.29.54.752.360.07510092.562.226.420.39.410090-10050-7522-3216-278-12平整度马氏压实度（%）理论压实度（%）路面空隙率（%）构造深度(mm)渗水系数0.4799.594.85.21.1正常路段不渗水0.89894-96.53.5-60.8-1.250ml/min外观无石料压碎现象，无玛蹄脂上浮现象。第一次试铺的几个渗水部位虽然有所好转，但依然存在渗水现象。3、第三次试铺K23+417K24+010从前两次试铺可以看出，要想提高路面整体空隙率，改善几处薄弱环节的渗水情况只能是从降低施工过程中的温度损失着手，我们在保证配合比、摊铺机参数和碾压方案不变的前提下，采取了以下措施来降低施工过程中的温度损失。（1） 运料车由单层蓬布改为双层，蓬布之间夹一层棉被，以减少运输过程中的温度损失。（2） 在摊铺过程中运料车不揭蓬布，以减小摊铺过程中的温度损失。（3） 挪动平衡梁位置，使前后摊铺机之间的距离缩到最小，拆除平衡梁之间的支架，保证压路机碾压时能更靠近摊铺机。 下面是6月16日和6月19日两次施工过程中的温度损失对照表：检测项目单层蓬布覆盖且摊铺时揭蓬布双层蓬布之间夹棉被覆盖且摊铺时不揭蓬布降温速度降温速度出场温度185186到场温度1821841/min0.7/min摊铺完温度1631704/min3.5/min初压结束温度1481573/min4.8/min复压第一遍压完时温度1381412/min2/min复压第二遍压完时温度128134摊铺速度3m/min从上表可以看出，摊铺时不揭蓬布比揭蓬布温度损失每分钟少0.3，铺一车大约18min可少损失5，因为挪动了平衡梁位置，且去掉了支撑，使压路机碾压更靠近摊铺机，摊铺完到初压结束每分钟可减少温度损失0.5。混合料试验结果:油石比(%)马氏密度(g/cm3)空隙率(%)矿料间系率(%)饱和度(%)粗集料骨架间隙率(%)6.182.4724.717.873.640.16.0-6.33-51775-8541.7矿料级配1613.29.54.752.360.07510092.162.625.420.510.610090-10050-7522-3216-278-12路面检测结果：平整度马氏压实度（%）理论压实度（%）路面空隙率（%）构造深度(mm)渗水系数0.4499.995.24.81.1不渗水0.89894-96.53.5-60.8-1.250ml/min外观无石料压碎现象，无玛蹄脂上浮现象。薄弱部位渗水情况：（1） 纵缝部位基本不渗水。（2） 摊铺机中间部位也基本不渗水。（3） 靠路缘石及路肩50cm部位渗水比以前改善，现在正在寻求好的解决办法。根据第三次试铺我们总结了以下几点：（1）、必须保证到场温度在180以上，并且在运输和摊铺过程中不揭篷布，最好采用两层蓬布之间夹一层棉被的保温措施。（2）、配合比设计时马歇尔空隙率应设计到4.05%的范围内，以保证设计出较粗的级配和较低的油石比提高抗车辙能力减小泛油。（3）、摊铺机的熨平板和夯锤尽可能采用较大的震级，保证铺面的初始压实度在85%以上。(4)、在保证连续摊铺的前提下尽可能采用较快的摊铺速度,以减少从摊铺到碾压这段时间的温度散失。（5）、尽可能地缩短两台摊铺机之间的距离，一保证两机搭接的纵逢是真正的热接缝。（6）、为提高路面平整度，目前采用的平衡梁已达到18m，但摊铺机后的平衡梁过长会影响压路机及时碾压，所以改性沥青SMA路面建议采用非接触式平衡梁。（7）、保证纵缝提前碾压并多碾压一遍。、（8）、保证压路机碾压尽可能的靠近摊铺机，以减少碾压前温度散失的过多。（9）、初压尽可能采用大吨位的压路机在高温状态振动碾压，以提高压实效率且避免石料被压碎。试验和检测1、试验SMA混合料的质量控制重点是检测混合料试件的密度和空隙率、VMA、VCA、VFA等四大体积指标，应使其保持一定的稳定性，由于SMA混合料对级配要求非常严，可能级配发生小的波动就会造成施工质量大的波动，所以，我们在取混合料时特别小心，取样前在下面垫一张光面纸，把混合料倒到光面纸上，等冷却后掰开进行抽提试验，试验时要特别注意矿粉的数量，以免使油石比结果失真，只有试验结果真实可靠，才能有效地指导施工。2、检测SMA路面在中国起步较晚，还没有真正形成一套理论，所以主要还要看路面的使用效果，因而要加强施工过程检测，看成型路面的各项指标是否满足要求，在检测过程中既要保证正常的检测频率又要加强对薄弱环节的检测控制，发现问题及时反馈。由于目前施工机械化程度较高，施工速度较快，要求检测的反馈信息必须要快，否则质量问题就不能及时发现，尤其是压实度结果出来滞后，等发现问题反馈到现场已铺完3km之多了，因此我们利用向刚成型的路面倒水来检查路面的质量，这样现场人员也能够随时掌握施工质量，及时根据情况进行调整，并把信息及时反馈到试验室和拌和楼。六、 几点体会1、以往SMA路面压实遍数少，害怕过碾压造成玛蹄脂上浮，产生油斑，主要是配合比设计时空隙率靠油填充，4.75mm的通过量过大，因而压路机少振动或不振动就可达到规定的压实度和路面空隙率，但通车后在重载交通的作用下，空隙率很快地减小，出现了车辙和泛油现象，现在一改以前做法，适当降低油石比，增加粗集料用量，减小4.75mm通过率，增大压实功，使通车后路面空隙率减小较慢，提高抗车辙能力。2、在配合比设计时虽然由于油石比小造成马歇尔空隙率和饱和度指标不满足要求，但主要还是应以成型路面的实测指标为依据，通过增大压实功来降低路面空隙率，保证大吨位的振动压路机强振不推移且有足够的构造深度而不渗水。3、对于配合比设计时控制级配和油石比的各种体积指标，应根据当地的气候条件和原材料综合考虑，尤其是空隙率指标，在选取时一定要慎重，要根据当地路面的主要病害进行选取，空隙率过小会产生车辙和泛油，过大了路面会透水。4、SMA混合料对温度的敏感性非常高，在确定了施工配合比和施工工艺后，能否控制好施工温度就成为SMA路面能否成功的关键，如果完全按照江苏省施工指导意见的要求进行控制，那么SMA路面就有可能渗水，那就不是真正的SMA。下面是我们采用的施工温度和江苏省施工指导意见要求的施工温度对照表。项目项目内控温度（）指导意见要求温度（）备注沥青加热温度170-175160-170集料加热温度210-220180-190混合料出厂温度180-190170-180，超过185废弃后规定废弃温度190运到现场温度不低于175不低于165摊铺温度不低于170，低于160作为废料不低于160，低于140作为废料初压开始温度不低于160不低于150复压最低温度不低于130不低于130碾压终了温度不低于100不低于110 路桥集团第一公路工程局 XS-TS21标2003年8月19日徐宿高速公路SMA-13上面层（SBS改性沥青）配合比优化设计及施工质量控制路桥集团第一公路工程局XS-TS21标2003年8月19日
