论文题目
NBA篮球比赛数字记分牌
课程论文
要 求

1．分别记录两队得分情况；
2．进球得分加2分，罚球进球得分加1分；
3．纠正错判得分减2分或1分；
4．分别用三个数码管显示器记录两队的得分情况。
设计过程

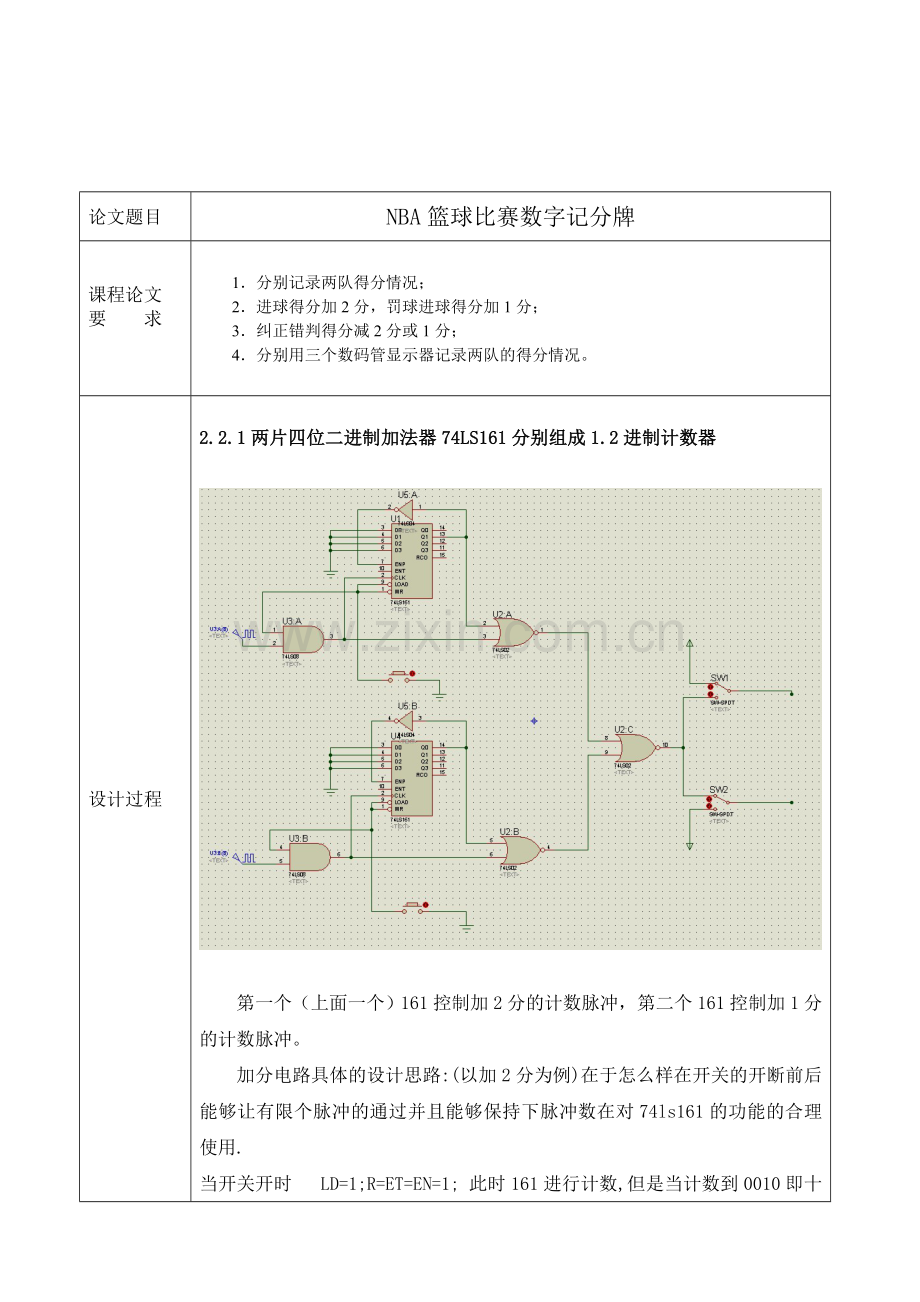

2.2.1两片四位二进制加法器74LS161分别组成1.2进制计数器

第一个（上面一个）161控制加2分的计数脉冲，第二个161控制加1分的计数脉冲。
加分电路具体的设计思路:(以加2分为例)在于怎么样在开关的开断前后能够让有限个脉冲的通过并且能够保持下脉冲数在对74ls161的功能的合理使用.
当开关开时 LD=1;R=ET=EN=1; 此时161进行计数,但是当计数到0010即十进制数2时,通过加入反馈使EN=O,从而使其保持.当开关关时,使LD=0;使其预置数为零通过与非门后使EN=1.从而使其循环使用.

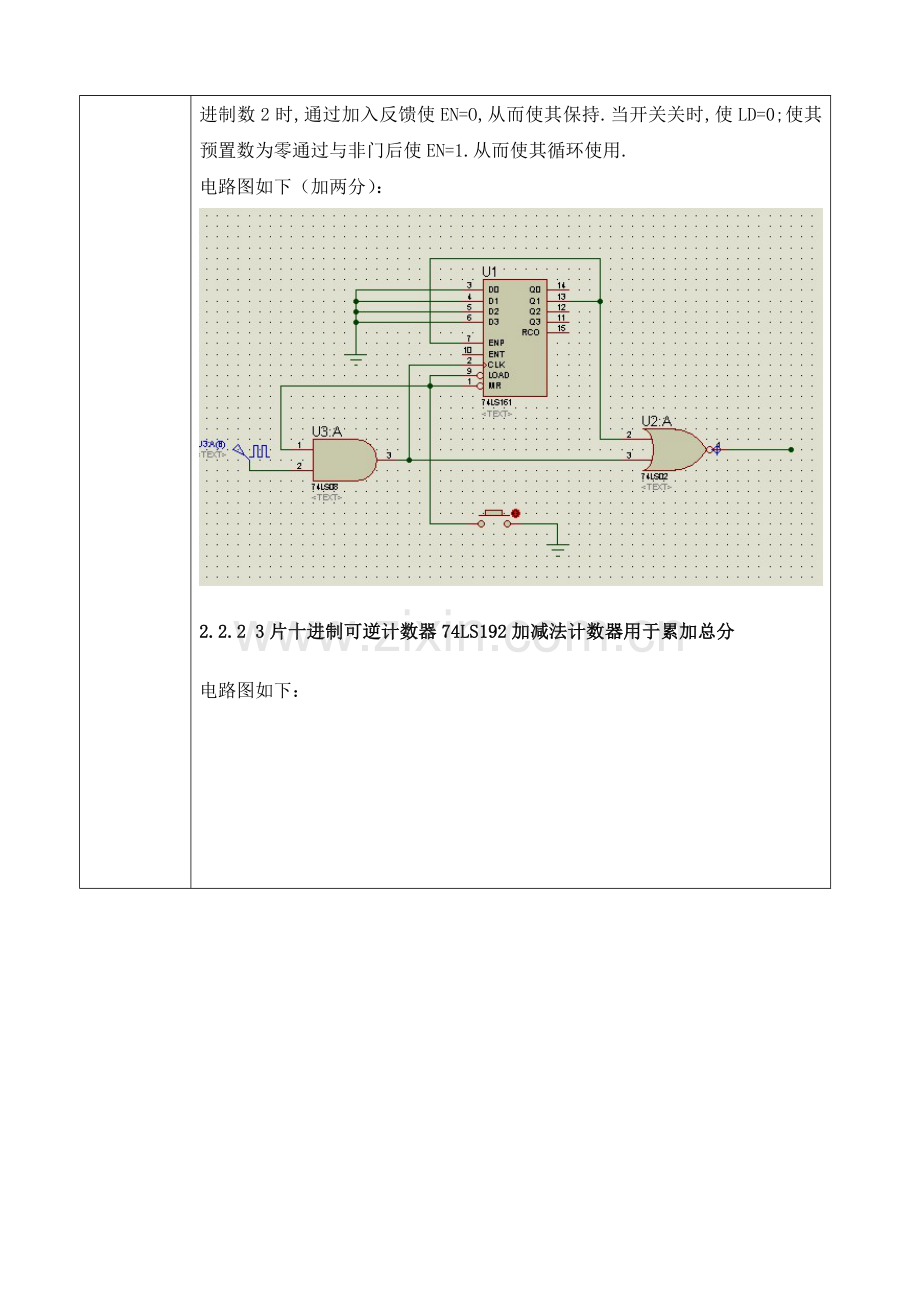

电路图如下（加两分）：

2.2.2 3片十进制可逆计数器74LS192加减法计数器用于累加总分
电路图如下：

总原理图
2.2.4总原理图

3实验内容
按已设计好的电路图在Proteus 7 Professional软件上仿真，已达到设计目的
4实验结果
先闭合S3，断开S4。比赛队得1分时，按下S1键加1分，得2分时按S2键加2分。如分数计错需减分时，断开S3，闭合S4。按下S1键减1分，按下S2减2分。以此实现电路的功能
5.元件清单
（1）74LS161两片 74LS192 三片 74LS48三片 BS201A三片
74LS04一片 74LS08 一片 74LS02 一片
（2）电容 电阻 单刀双掷开关 电路版 导线 各种焊接工具
