笔记本维修从入门到实践逐步过程教程.doc

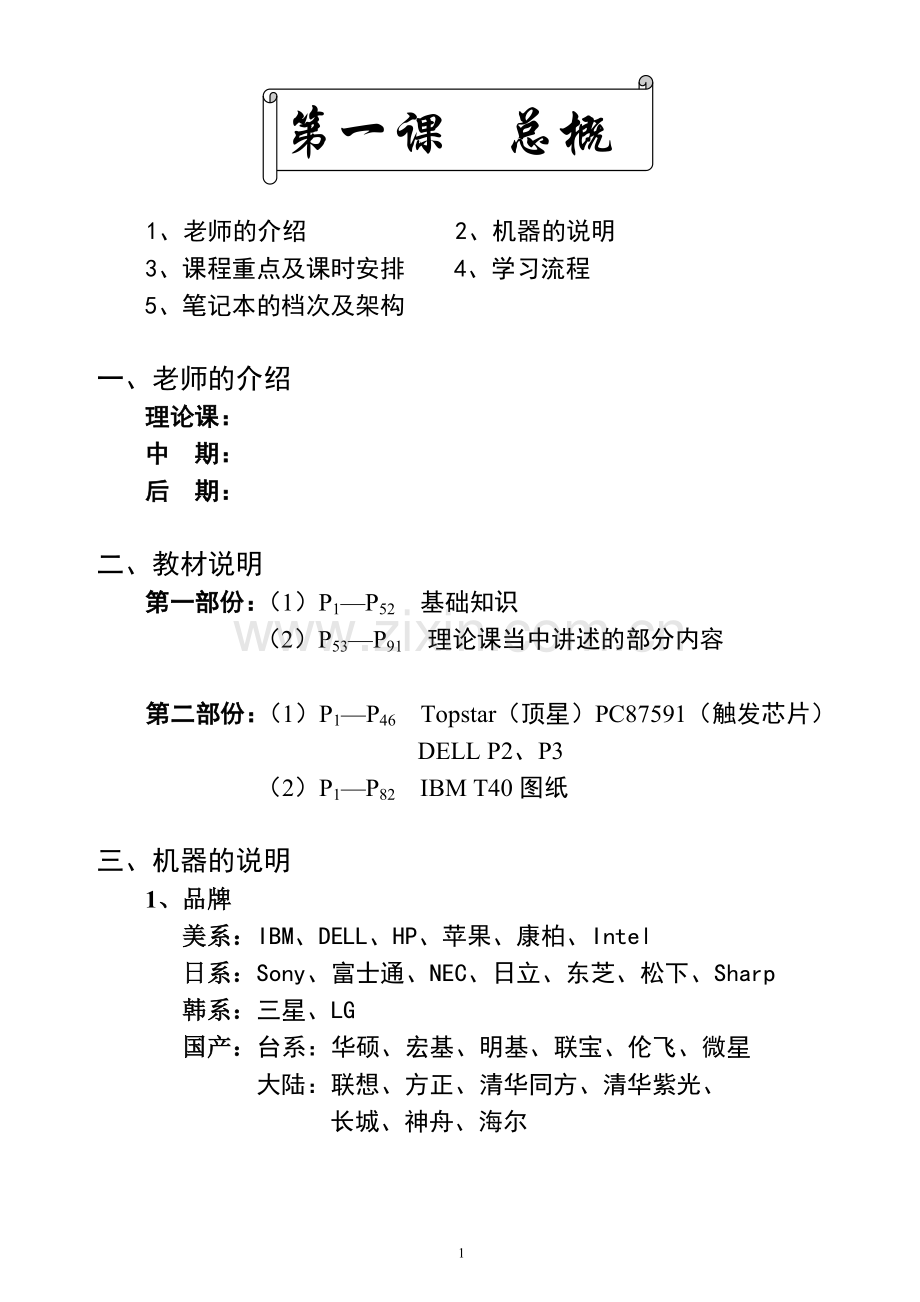

第一课 总概

1、老师的介绍 2、机器的说明
3、课程重点及课时安排 4、学习流程
5、笔记本的档次及架构

一、老师的介绍
理论课：
中 期：
后 期：

二、教材说明
第一部份：（1）P1—P52 基础知识
（2）P53—P91 理论课当中讲述的部分内容

第二部份：（1）P1—P46 Topstar（顶星）PC87591（触发芯片） DELL P2、P3
（2）P1—P82 IBM T40图纸

三、机器的说明
1、品牌
美系：IBM、DELL、HP、苹果、康柏、Intel
日系：Sony、富士通、NEC、日立、东芝、松下、Sharp
韩系：三星、LG
国产：台系：华硕、宏基、明基、联宝、伦飞、微星
大陆：联想、方正、清华同方、清华紫光、
长城、神舟、海尔

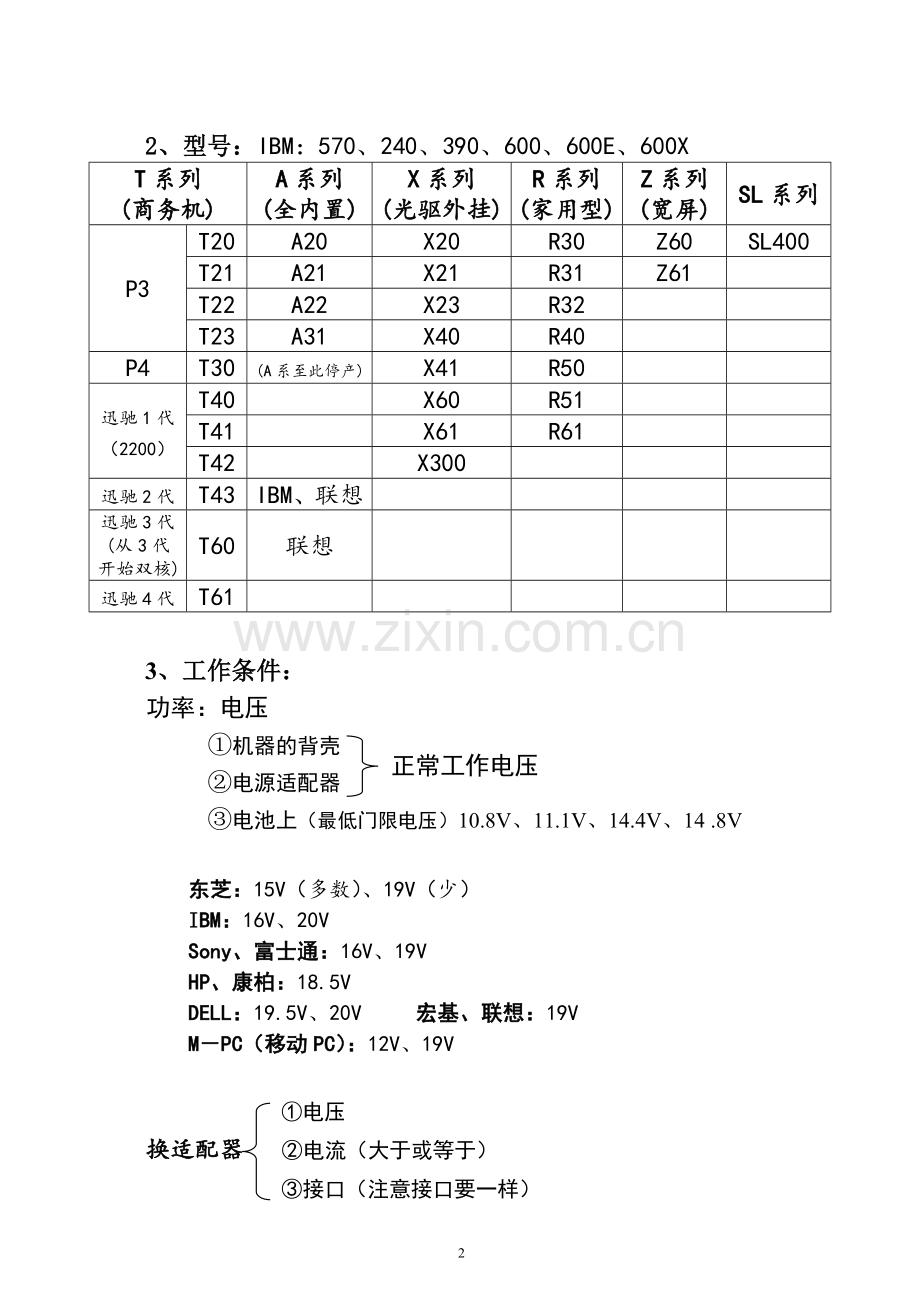

2、型号：IBM：570、240、390、600、600E、600X
T系列
(商务机)
A系列
(全内置)
X系列
(光驱外挂)
R系列
(家用型)
Z系列
(宽屏)
SL系列
P3
T20
A20
X20
R30
Z60
SL400
T21
A21
X21
R31
Z61

T22
A22
X23
R32

T23
A31
X40
R40

P4
T30
(A系至此停产)
X41
R50

迅驰1代
（2200）
T40

X60
R51

T41

X61
R61

T42

X300

迅驰2代
T43
IBM、联想

迅驰3代
(从3代开始双核)
T60
联想

迅驰4代
T61

3、工作条件：
功率：电压
正常工作电压
①机器的背壳
②电源适配器
③电池上（最低门限电压）10.8V、11.1V、14.4V、14 .8V

东芝：15V（多数）、19V（少）
IBM：16V、20V
Sony、富士通：16V、19V
HP、康柏：18.5V
DELL：19.5V、20V 宏基、联想：19V
M－PC（移动PC）：12V、19V

①电压
换适配器 ②电流（大于或等于）
③接口（注意接口要一样）

绝缘层
负极
正极
检测脚
+
-
接口分为：①二芯线

②三芯线

适配器更换原则：电压相同，电流可比原来稍大，如果是二芯线插头更换成三芯线，检测脚不接，会导致电池不充电。
四、课程重点及课时安排
1、液晶屏的显示原理及相关故障（1—2课时）
2、DC——DC（直流转直流）电路（2—3课时）
3、电源管理触发上电电路（2—3课时）
4、隔离保护电池的通电电路（1—2课时）
单科 1－2遍
多科 2遍
五、学习流程
理论：
合格
理论 工具的使用
中期
初期 跑线路 BGA的制作
考核 焊接 简单故障排除
拆装机 疑难故障判断
合格
观察记录：品牌、型号、芯片组、I/O、故障、过程
后期
帮师傅维修
在师傅指导下维修
在师傅信任下独立维修
六、时间安排
9:00——10:30 消化前一天学内容
10:30——12:00 理论 1:30——3:30 理论
3:30——6:00 跑线路、焊接
七、笔记本档次
1、CPU：
Intel、AMD、VIA、IBM、全美达
AMD CPU分为（462、754、638）：毒龙、闪龙、速龙、炫龙
INTEL CPU 认识：
（从CPU背面无针脚的一面看）

（1）老P3：二级缓存：256KB
（495针）

（2）图拉丁：代码：80530
二级缓存：512KB
（竖缺两针）

（3）P4：代码：80532
二级缓存：512KB
（横缺两针）
（4）PM（迅驰）：（斜缺两脚）
迅驰一代：80535（二级缓存1M）
迅驰二代：80536（二级缓存2M）
（5）Core 1（二级缓存2M） Core 2（二级缓存4M）

公用代码：80537、80538、80539、80540
（赛扬的二级缓存减半； 183/2M/667指：主频/二级缓存/前端总线>）
2、芯片组（主板可以上什么CPU，可以芯片组上看,Intel/VIA/ALI/SIS/nViDIA）
Intel芯片组
北桥（NB）
南桥（SB）、（可用ICH表示）
老P3
82443
82371
图拉丁
82830
82801 CAM （ICH3）
P4
82845
80801 CAM （ICH3）
迅驰1代
82855
82801 DBM （ICH4）
迅驰2代
82915
82801 FBM （ICH6）
迅驰3代
82945
82801 GBM （ICH7）
迅驰4代
82965
82801 HBM （ICH8）
82852
82910
82940
82943
82960

廉价芯片组：北桥（一般集成显卡）

（以上是Intel芯片组上各型号所用CPU，另外在Intel芯片组上型号带G的为集显，带P的为独显，只有集成在北桥里的才叫集显卡，独显又分为：板载和板插[板插分两种：非标准{价格贵}、PCI-E{相对标准}]，板插显示注意体积大小是否合格）

（1代、2代）mini PCI：网卡、猫卡、无线网卡
PC卡槽：网卡、猫卡、无线网卡、无线上网卡、转接卡（USB、1394、CF、光驱、软驱 等等）
如果是其他芯片组，用479通用CPU座，此时判别上什么CPU，把CPU座缺针的脚放在右上角，然后测左上角横向两个脚的对地阻值（要有北桥才能准确测出）。
1

26
AF AE
AF1=a AE1=b
图拉丁：a有阻值，b接地
P4：a接地，b有阻值
PM：a、b阻一样
Core：a无穷大，b接地

PCI总线
CD-ROM
SATA/IDE
温控IC
CPU
北桥
南桥
显卡
LCD
VGA
S端子
内

存
USB口
蓝牙
I/O
Super I/O
软
驱
并
口
串口
红外
FAN
键盘
鼠
标
Bios
网卡芯片
网络变压器
RJ-45
miniPCI槽
扩展坞
PC卡芯片
PC卡槽
声卡
功放
音频接口
MODEM
RJ-11
猫卡、蓝牙可能做在一块卡上
1394接口
芯片
1394接口
接设备：猫卡、
网卡、
无线网卡
接设备：
猫卡、
网卡、
无线网卡、
转接卡（光驱、软驱、
USB、1394、CF）
设备底垫

4、构架：

FSB总线
HUB Link
LPC总线

南桥供电：3.3V、1.5V、1.8V、1.05V、RTCVCC
北桥供电：3.3V、2.5V、1.5V、1.8V、1.2V、1.05V
显卡供电：1.8V、2.5V、3.3V、1.5V

第二课

内容：笔记本拆机注意事项
装机的注意事项
拆机的方法
硬盘、内存、光驱、CPU风扇的更换

一、笔记本拆机注意事项
1、不要穿涤沦、麻类衣服，注意防止静电。
2、拆机之前要检查机器外壳有无划伤、缺少螺丝，机器是否能启动，硬盘内是否有重要资料，向客户确认后方可拆机检修。
3、拆机之前要断开供电电源（电源适配器、电池），并按下开关键3~5秒，放掉电路中的余电。
4、拧下的内部螺丝和外部螺丝最好分开放置，并记下螺丝的长短、位置。
5、个别部位拆不开时要观察，有无暗扣，商标或保修贴下是否螺丝，不可用蛮力瓣开。
6、拆下的配件依次放置好，以便装机时依次安装。
C壳
B壳
C壳：前置面板或按键板、掌托、U型架
D壳：内存盖板、硬盘盖板、
CPU风扇盖板、无线网卡盖板
（顶面是A，屏幕面是B，键盘面是C，底面是D）

A壳

D壳

7、分离C、D壳
①先取前置面板，再取C壳
②先取掌托，再取C壳
③A、B、C壳同时取下
④取D壳
8、取主板的时候PC卡槽接口会档住取出主板
9、取下的A壳、屏、硬盘、内存等配件要依次放置并保护好
10、当机器多的时候，各自配件分开放置
二、装机注意事项
1、撕下的绝缘塑料皮要找准位置贴到主板原位置上（如忘贴，会导机器一移动就会掉电）
2、将主板放到C或D壳上要平整，将D或C壳放到主板上对照观察螺丝的先后顺序。
3、不要将长螺丝拧到短螺丝孔，不要忘记小的配件，拧CPU散热螺丝用力要均匀（注意滴水孔不要上螺丝）。
三、拆机方法
键盘螺丝标识：
、 、K、KB
1、将D壳上固定键盘的螺丝拧下
①通过电池的位置，直接向上顶键盘
②将在电池位置的卡扣打开向上顶键盘
③整体键盘向前推
2、取按键板
①按键板和半环扣连体的，直接向上取
②按键板和半环扣独立的，a.直接向上取 b.向一侧推
3、取键盘（注意不要用力拉，键盘下有排线）
①将在键盘上的推扣拉开，键盘即可取下
②将C壳上的压扣顶开，取出键盘
4、将D壳上的螺丝全部拧下
①取C壳 ②取D壳
5、将在键盘上方或下方的压条取下键盘，即可取出（东芝机器）
6、将掌托的固定螺丝拧下，掌托取下后，键盘即可取下
7、将D壳上的螺丝拧下，将C、D连接处的螺丝拧下，电池内测支架螺丝拧下（苹果机器）
注：sony的比较难拆，IBM比较容易，到联想后就比较难啦
硬盘螺丝标识：
、HDD、

四、硬盘的更换
1、从一侧抽出硬盘更换
2、将D壳上硬盘盖板取下更换
3、将掌托取下更换
4、将键盘取下更换
5、将C壳取下更换
硬盘分类：
1、尺寸：2.5、1.8、微盘
2、转速：5400R、4200R、（7200R）
3、接口：IDE、SATA
4、厚度：厚盘、薄盘
5、品牌：ST、HITACHI（日立）、三星、WD、
TOSHIBA（东芝）、富士通、IBM（停产）
硬盘更换：将坏硬盘上的转接口和支架同时换到好的硬盘上
五、光驱的更换
1、更换方法：
<1>通过拉杆拉出光驱
<2>将D壳上的锁扣打开抽出光驱
<3>将在键盘下方或D壳上固定光驱的螺丝拧下后，抽出光驱
2、读 盘：CD、DVD、康宝（读DVD，刻CD）、
DVD-RW（读、刻DVD）
3、进出仓：吸入式、托盘 标准：50pin （IBM一般不是标准的）
厚 度：厚、薄（IBM）
4、光驱更换：将原光驱上的转接口和支架换到好的光驱上
光驱横截面图

如遇到不认光驱（光驱是好的）的情况下，打开光驱，从里面把光驱接口（从右至左数第2、3脚接在一起）。
六、内存
1、将D壳上独立内存盖板取下更换
2、将硬盘取下更换
3、键盘下方和背面各有一个槽
4、将掌托取下更换
5、将触摸板左侧独立盖板取下更换
6、将C壳取下更换（sony）
内存分类：
SD 144Pin

缺口（缺口在中间，空格离缺口长度一样）
频率：66（PC66）、100（PC100）、133（PC133）
DDR1 200Pin

缺口（空格靠长的一边）
频率：266（PC2100）
333（PC2700）
400（PC3200）
DDR2 200Pin

缺口（空格靠短的一边）
频率：533（PC4200）
667（PC5300）
（频率在内存槽标签上标有，PCXXXX）
七、CPU风扇的更换：
1、将键盘取下更换
2、将C壳取下更换
3、将机器全部拆开

第三课

内容：AB壳的拆装
液晶屏的结构
背光系统的组成
换灯管
高压板供电电路，高压板电路及高压板

一、AB壳的拆装
1、观察：在屏框四周或侧面塑料片或皮垫下方一般盖有螺丝
2、将观察到的螺丝全拧下（有些机器拆屏需要拆下半部份的半环扣）
3、分离AB壳
①取屏框：a.将屏四周卡扣打开，屏框即可取下
b.整体屏框向下拉，屏框即可取下
②取A壳
4、将固定屏的螺丝拧下即可取出
AB壳内部：a.液晶屏 b.高压板 c.屏线 d.高压板线
e.无线网卡天线、蓝牙天线
f.摄像头线、指纹识别线
g.扬声器、麦克风 h.触摸屏排线

二、液晶屏的结构
1、背光系统 2、显示系统

三、背光系统：为液晶屏正常显示提供均匀的背光
组成：①反射片(白色)：使光线照向玻璃基板
②导光板（或光导板）：均光、导光
集光槽
灯管
棱镜片
散射片

导光板（扣在集光槽里）

反射片
（扣在集光槽里）
导光板粗糙面
屏蔽层（一般无）
反射片
导光板
散射片
棱镜片
棱镜片
散射片
散射片与棱镜片可一样只要一片
③集光槽：充分利用光线
④棱镜片（增亮片）：增亮
⑤散射片：均光

背光系统先后顺序：

故障：
1、屏幕发黄：换背光
2、暗斑、白斑：暗斑—背光脏，白斑—一般是导光板有问题
3、亮暗不均：反射片不平整
4、水印：换背光

四、灯管
作用：提供光源
尺寸：11.1、12.1、13.3、14.1、15、15.1、15.4、17
（此尺寸是指屏的大小，另12.1、13.3中可能会出现竖灯管）

故障：1、暗屏：灯管损坏
2、屏幕发黄：灯管轻微老化
3、偏红、偏红且闪烁、编红过一会正常：灯管严重老化
4、一闪即灭，或伴有滋滋响：灯管脱焊或搭在了铁框上

换灯管：
1、将屏铁框取下，焊掉灯管两端焊点抽出灯管
2、将屏拆开更换
①由灯管引线找出灯管所在位置，在灯管的上方一般贴有胶带或盖有铁板
②将铁板取下或胶带撕下
③取灯管：a.灯管放在集光槽里，灯管连同集光槽一起取出
b.灯管放在集光膜里，灯管两端同时取出
c.灯管放在集光膜的筒中，焊掉一端引线缺抽出
④记下灯管两端引线的角度，将其引线焊掉
⑤若原坏灯管上有透明小皮环（均光作用，可不要），将其换到好的灯管上，按照记下的角度将两端引线焊好（注意两端一定要绝缘，如绝缘不好搭在铁框上，会烧高压条）
⑥将灯管放进集光槽，再放到屏上，然后再按拆时的反顺序将屏装好。

五、高压板供电电路
为高压板提供工作电压：5V、12V、16V、19V、21V(其中之一)
（电路在主板上）
Q
~
VINT16
TB62501
VBL16(高压板)
S
G
D

a、保险
b、MoS管损坏
c、无控制
d、电感阻值增大

高压板供电电路损坏：

高压板：将直流低压转变为交流高压为灯管提供工作电压{400V—1000V以上}。
高压板组成：①与主板相连的高压板线接口（非标准）
②灯管连线接口：分为宽口、窄口
③主芯片
④驱动管：驱动管可能集成在主芯片里
⑤变压器或磁棒
⑥保险
易坏元件：①保险 ②驱动管 ③变压器 ④主芯片
⑤电感（虚焊）
初级绕组
R初=0
次级绕组
R次=有阻值
灯管
坏：
外观：绕线颜色加深或变黑
测阻值：R次=无穷大
或R次=0

升压
电容
此电路图对应在高压板上，最少会有5个绕线电感，此时的电容测其两端是通的，属正常。

高压板上变压器：

高压板故障：①暗屏：高压损坏 ②闪烁
③一闪即灭 ④不定时暗屏：高压条和灯管不适配
改高压条（亮度不可调）：
1、尺寸要合适（能放进机器）
2、找出原高压板线上的供电脚接到代用高压条的供电脚（在高压板上有保险相连的为供电脚，在高压板线上两个脚以上相连不接地的为供电脚，注意高压板线要插到主板上才能测到）。
3、找出地线将其连接
4、控制信号
①高压板的控制：
（找到供电、地脚接好后，用可调电源试出高压板上的控制脚）压制3Vc.d.
a.找到代用高压板的控制脚，将高压条的控制脚连到高压板线上的控制脚（延迟）。
b.如不要求图像和背光同步，借开机以后有3.3V或5V电压加到高压板的控制脚。
c.图像和背光同步，把高压板上的控制脚连到屏供电的控制脚。
（d.还可以连好供电、接地脚后，把高压板上的控制脚任意接在高压板线上，一个一个的试出高压板线上的控制脚）

第四课

内容：显示系统相关图
液晶屏的分类
显示原理及相关故障
液晶屏接口及改屏

接口
一、显示系统相关图
1、前偏光片（外膜）
2、前玻璃基板
3、滤色膜
4、液晶
5、配向膜
6、后玻璃基板
7、后偏光片（内膜）
8、密封垫
薄膜MOS管
液晶
储能电容
X1
X2
Xn
Y1
Y2
Yn
电极线
1
2
3
4
5
6
7
8
8
背光
玻璃基板
PCB板
软压膜电路

二、液晶屏的分类
1、11.1、12.1、13.3、14.1、15、15.1、15.4、17
2、分辨率：普分：12.1 800×600
13.3以上1024×768
高分：12.1 1024×768
13.3以上1024×768
宽屏：普分：1280×768/800
高分：高于1280×768/800
从屏上标签得到信息：
①LTN141W1-L05：其中141表示14.1,W表示宽屏WXGA，分辨率为1280×800
②LTN154X3-L09：15.4寸，XGA，1024×768
③HT13X13-2B：13.3寸，XGA，1024×768
（详见书本58面）
3、厚度：①厚屏（台式）
②薄屏（笔记本）——a.有框 b.无框
4、背光：①CCFL（LCD）：灯管背光
②LED：发光二极光背光
5、制造工艺：①TAB：驱动模块做在软压膜电路上
②COG：驱动模块做在玻璃基板上
PCB板：
作用：①将LVDS(低电压差分信号）信号转变为TTL信号(逻辑信号）
供电
转
+5V
-7V
+12V、+18V、+25V
3.3V

②DC-DC（直流转直流） 屏的PCB

分层:①LVDS层 ②TTL层
③供电层 ④地线层

显示原理:由芯片控制行列驱动芯片,再由行列驱动芯片控制液晶分子发生偏转来显示图像。
显 卡
LVD接口芯片
LVD接口芯片
主芯片
行列驱动模块
玻璃基板
集成
集成
屏线
在主板上
在
屏
上
驱动板
VGA
驱动程序
台式机

TTL
31 Pin
41 Pin（多）
TTL
14 Pin
20 Pin
30 Pin（多）

液晶屏接口

VCC供电：3.3V （电路在主板上）
Q
~
VCC3M
TB62501
屏（VCC3P）
S
G
D

（白屏查此电路，黑屏查高压板电路）
单6：VCC+GND+3组色差+1组时钟
单8：VCC+GND+4组色差+1组时钟
（可从终端电阻判断单6或单8）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
vcc
vcc
GND
GND
0-
0+
GND
1-
1+
GND
2-
2+
GND
CLK-
CLK+
GND
NC
NC
GND
GND
F
Lvds
接口
芯片
或主
芯片

屏20针接口
中间四个为终结电阻,阻值一样,一般为100欧

0-
0+
1-
1+
2-
2+
蓝信号
红信号
绿信号
色差信号
对地阻值一样，1.0~1.8V，要在带负载的条件下测才准。

屏30Pin定义：（两端多两个空脚，起固定作用，空脚不要算作第一脚）
1 GND
11 1-A
21 0+B
2 VCC
12 1+A
22 GND
3 VCC
13 GND
23 1-B
4 NC
14 2-A
24 1+B
5 NC
15 2+A
25 GND
6 NC
16 GND
26 2-B
7 NC
17 CLK-A
27 2+B
8 0-A
18 CLK+A
28 GND
9 0+A
19 GND
29 CLK-B
10 GND
20 0-B
30 CLK+B
双6：VCC+GND+6组色差+2组时钟
双8：VCC+GND+8组色差+2组时钟
（码片：除去色差信号线与时钟线外对地有阻值的线相连到的8脚IC。码片一般会有2—3根线连到接口。）
故障：
1、花屏：①外接显示器正常
a.屏线松动或轻微损坏
b.接口氧化或虚焊
c.屏本身原因
d.屏线接口的滤波电容
②外接显示器也花屏
a.显卡虚焊或损坏
b.显存虚焊或损坏
显存
共享内存（内存氧化也会引起花屏）
独立
在显卡附近
BGA在显卡上
BGA
引脚
c.板插显卡插槽氧化虚焊

屏供电电路
屏上保险
保险
MOS管

2、白屏（原装高压条压 2.d.6，：9：15.4 14.1，高压）
①屏本身原因 ②供电

③屏线或屏线接口松动或轻微损坏
④显卡
3、青屏或灰屏
①屏线及屏线接口 ②显卡
4、偏色
①色差信号 ②显卡 ③屏本身
5、亮线、亮带
①行列驱动芯片虚焊或损坏
②电极线断
6、屏表面划伤：换膜
7、半线、压伤、破裂、亮点、黑点、彩点、水印（背光OK）
（无法修复）
8、分屏显示：可能驱动不对、屏不匹配、码片导致
部分显示：屏不匹配
抖动闪烁：时钟芯片可能虚焊
显示一段时间图像消失：屏部分
改屏：
1、找出原屏线上的供电（两根以上相连不接地）
2、找出地线（两根以上相连接地）
3、找出原屏线上的色差信号线和时钟信号线（屏线接在主板上，两者之间对地阻值一样，从供电往下测依次为0-、0+、1-、1+……CLK-、CLK+）
4、若接口不同（刀插、针插），可以将坏屏上的接口换到好屏上。
5、做延长线（转接线）：
将旧屏上的接口剪下，如有码片则连同码片一起剪下，再用转接线一端接在新屏接口上，另一端对应色差与时钟线焊在接下的旧屏接口上，然用旧屏接口再插到屏线上。
6、用导线直接相连，剪一根连一根，连好以后固定好，先测好再上电试。
第五课

内容：元器件认识
锯齿状
芯片认识

一、元器件认识
ABC
ABCD
R015
0
000
ABR
1、电阻：用R表示， 数字： R=AB×10C
1Ω=10-3KΩ=10-6MΩ=103mΩ
R=ABC×10DΩ
R=0.015Ω=15mΩ (检测电阻)
R=0Ω
R=A.BΩ (保险电阻)
从公共端测，每个脚对地阻值与排阻上所标一样，测两端为两倍

排阻：4Pin、8Pin、16Pin 坏：阻值增大、无穷大

螺旋状
上标有横线，表示有磁芯
2、电感：用L表示

NC（空）
线圈电感：
NC
NC

坏：虚焊、（匝间短路）

贴片电感： 坏：阻值增大、断开
3、电容：用C表示
+
+
+

－ +
钽电容：- + 换：a.耐压值（可大不可小）
b.容量
贴片无极性电容： 换：颜色、体积（相同即可）坏：击穿、失容

~
1×1
~
电阻式 半透明 瓷筒 夹层 电阻式
4、保险：用F表示（FL表示保险电感）

5、晶振：用X、Y、W表示，

32.768KHZ RTC I/O（EC）晶振 (此晶振有方向 )
14.318MHZ 时钟IC/视屏解码芯片
24.576MHZ 声卡/1394接口芯片
8.00MHZ 10.00MHZ I/O(EC)
25.00 网卡
27.00 显卡
(不能从晶振大小、颜色来判断芯片)
晶振好坏：取下晶振，测其两个有用引脚间的阻值，有阻值为坏的。

6、二极管：用D表示， + - + -
坏：正反向有阻值或无穷大
（一般PCB上标有二极管方向，注意富士通机器取元件时要标记，PCB上无元件定位点。）
复合二极管：

7、三极管：用Q表示
b
基极
C集电极
e发射极
NPN型
b
基极
C集电极
e发射极
PNP型
b→c
b→e
有阻值，反向无穷大
c→b
e→b
有阻值，反向无穷大

(注：如三极管带内阻，可能会测得无穷大)

8、场效应管（场管、MOS管）：用Q表示（也可用U，一般不用U）
G
栅极
D
漏极
S
源极

好坏判断：取下来放电后，测得DS单向有阻值，其他全无阻值为OK
D→S 有阻值，反向无穷大，P沟道
S→D 有阻值，反向无穷大，N沟道
注意：测MOS管切记要先放电
N沟道

D D D D
S S S
G
D D D S
D D D
G
D D S
D D
G
D D D D
S G S
G
D D D D
S G S
G
DS DS DS D
G S S
G
DS DS DS G
S G D
D
单MOS管：

双MOS管：

G
S
S
G
D
DS
DS
DS
S S S D D
D G G S S S

1 8
2 7
3 6
4 5
VCC
特殊元件：
1、运算放大器：
双运算放大器：LM358、LM393、LM555
(与MOS管、码片、IP地址默认器大小一样)
四运算放大器：LM339 14Pin
1 5
2
3 4
单运算放大器：NC7S08 5Pin （一般第5脚接供电）
2、稳压块（LDO）：
2950 MAX1615 （有电压进入，就一定有电压输出）
2951
2951C M2C5236
295C 2996(一般用在上拉供电中,其他几个一般用在待机电路中)
3、门电路：
非门（Y=A）、与门（Y=A·B）、或门（Y=A+B）

二、芯片认识
1、电源IC：①主电源IC：MAX1631、MAX1632、MAX1999、
MAX8734、LTC3728
②分组供电源IC：MAX1845、MAX1715、
SC1486、SC1485
③CPU核心供电电源IC：MAX1718、MAX1987
MAX8770、MAX8771、
ADP3205+3415
④电池充电电源IC：ADP3806、MAX1645、
MAX8724、MAX1647

TB62501
2、电源管理IC： PMH4
H8
3、网卡芯片：intel、RTL、BROADCOM、3com、LSI
网络变压器：MIDCOM7219-35
IP地址默认器：93C46
4、PC卡芯片：PCIBUS、MICRO、RICOH、ene、SN、
TOSHIAB(只在东芝板上才有)
PC卡槽电源控制IC（PC卡供电芯片）：
TPS2206、TPS2216、TPS2214、MIC2562、MIC2563、PU2211
5、声卡：AD、ALC、AC97、ESS
功放：BA、AN、APA、TPA、MAX
6、Super I/O（超级I/O）：PC87392、PC97338、PC87394、LPC47N227
串口芯片：MAX3243、MA3243
7、触摸板信号接收IC：P15C、3257Q
8、缓冲芯片：P15C、16862CB
9、VGA行场转换IC
10、时钟IC：ICS、CY、IMI
11、BIOS：SST、MX、Intel、AMD、ATM、Winbond
12、系统管理总线开关IC：LC253
13、密码芯片（码片）：24RF08、24C××、93C××
14、安全芯片：ATMEL、AT97SC3201
15、温控IC：MAX1989
16、视屏解码芯片：CH7011、SIS302LV、Intel82807（集显才有）
（出现视屏解码芯片，对应的是14.318MHZ晶振）
17、VGA接口芯片：CMD
18、IDE转换IC：88SA8040（和网卡芯片相似，注意区分）
19、USB接口芯片：NEC、D72010
20、USB口电源控制IC（USB供电）：MAX890、MAX893、MAX8220、
MAX2015
21、1394接口芯片：TSB41、TSB43、VT6306、VT6307
（可能集成在PC芯片里,PC卡本身不需晶振，如PC旁有晶振，则晶振是为内部集成的1394工作）
第六课

内容：笔记本电源部分框图
隔离保护电路的简单了解
脉宽调制电路
MAX1632各引脚和重要引脚
MAX1631工作流程

一、笔记本电源部分框图
电源适配器
隔离保护电路
电池
电源供电(放电)电路
电源充电电路
待机电路
高压板供电电路
高压板
CPU核心供电电路
CPU
分组供电电路
南桥、北桥、内存、显卡等
主电源电路
3.3V：南桥、PC卡芯片、声卡等
5V：电源IC、PC卡供电芯片、硬盘、光驱、USB口等
可能取自于主电源

~

充电异常
负载
VINT16
Q36
Q34
TB62501
a
b
c
电源适配器
二、隔离保护电路简单了解：
