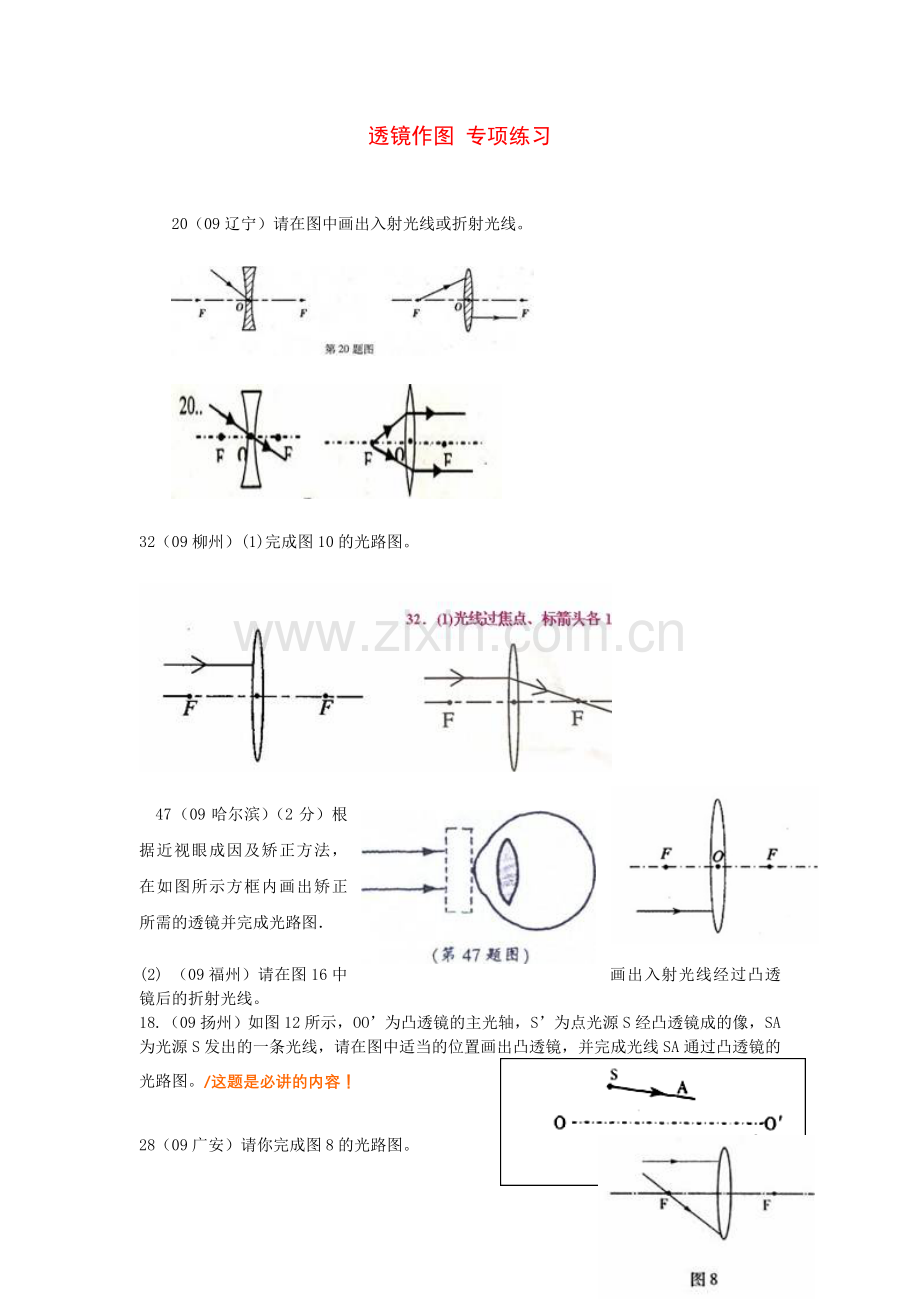

透镜作图 专项练习

20（09辽宁）请在图中画出入射光线或折射光线。

32（09柳州）(1)完成图10的光路图。

 47（09哈尔滨）（2分）根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．
(2) （09福州）请在图16中画出入射光线经过凸透镜后的折射光线。
18.（09扬州）如图12所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。/这题是必讲的内容！
28（09广安）请你完成图8的光路图。
31（09无锡）(1)如图所示，凸透镜的焦距为1．5cm，O为透镜的光心。请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出入射光线所对应的折射光线。
25（09恩施）请在图12中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光路图。
39（09襄樊）如图6所示，已知两条经过凸透镜后的折射光线，请画出两条对应的入射光线。
（09青岛）请在右图中完成物体AB经凸透镜成像的光路图。

（09云南）图4丙中F为凸透镜的焦点，请画出图中光线的入射光线。
