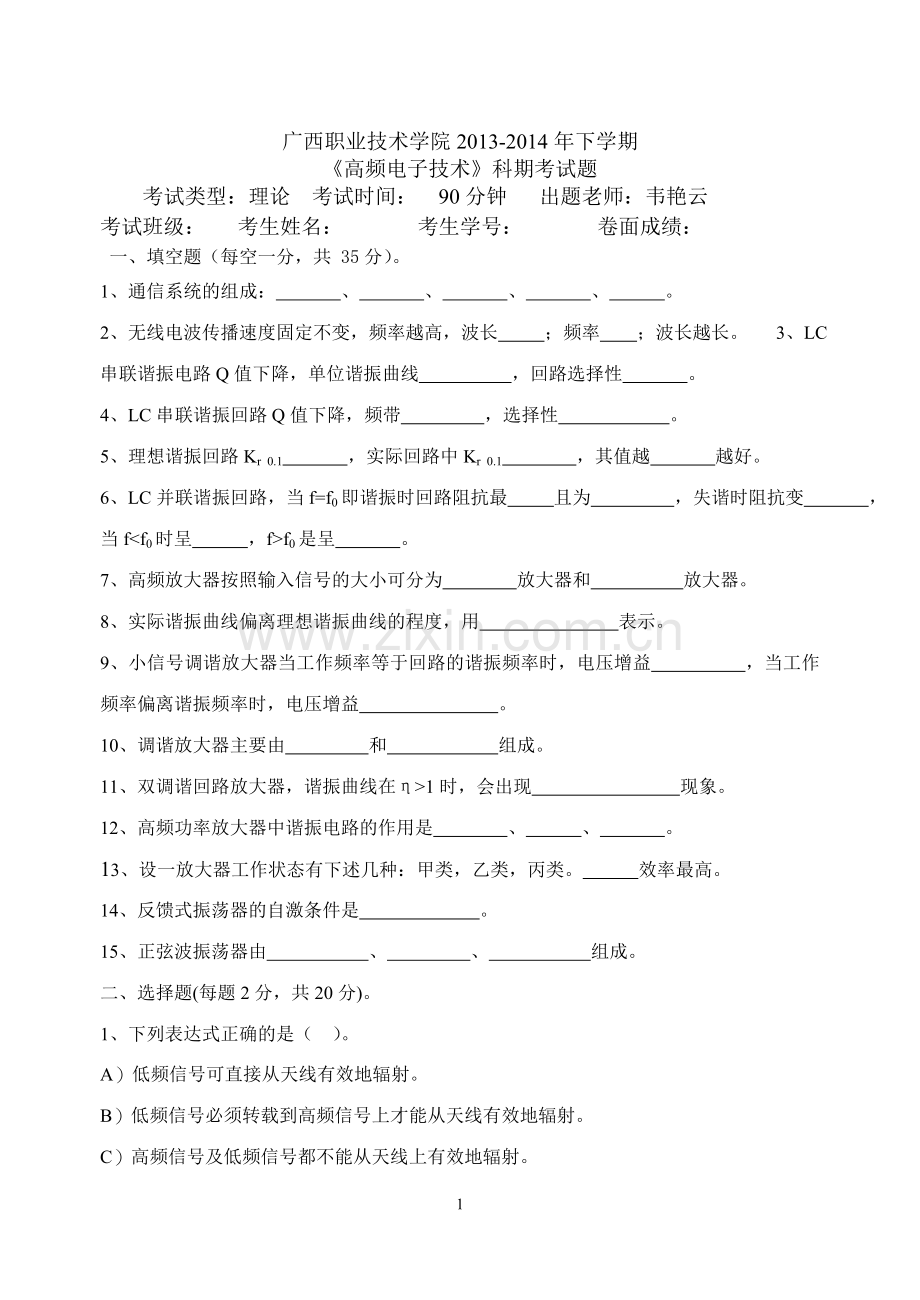

广西职业技术学院2013-2014年下学期
《高频电子技术》科期考试题
考试类型：理论 考试时间： 90分钟 出题老师：韦艳云
考试班级： 考生姓名： 考生学号： 卷面成绩：
一、填空题（每空一分，共 35分）。
1、通信系统的组成： 、 、 、 、 。
2、无线电波传播速度固定不变，频率越高，波长 ；频率 ；波长越长。 3、LC串联谐振电路Q值下降，单位谐振曲线 ，回路选择性 。
4、LC串联谐振回路Q值下降，频带 ，选择性 。
5、理想谐振回路Kr 0.1 ，实际回路中Kr 0.1 ，其值越 越好。
6、LC并联谐振回路，当f=f0即谐振时回路阻抗最 且为 ，失谐时阻抗变 ，当f<f0时呈 ，f>f0是呈 。
7、高频放大器按照输入信号的大小可分为 放大器和 放大器。
8、实际谐振曲线偏离理想谐振曲线的程度，用 表示。
9、小信号调谐放大器当工作频率等于回路的谐振频率时，电压增益 ，当工作频率偏离谐振频率时，电压增益 。
10、调谐放大器主要由 和 组成。
11、双调谐回路放大器，谐振曲线在η>1时，会出现 现象。
12、高频功率放大器中谐振电路的作用是 、 、 。
13、设一放大器工作状态有下述几种：甲类，乙类，丙类。 效率最高。
14、反馈式振荡器的自激条件是 。
15、正弦波振荡器由 、 、 组成。
二、选择题(每题2分，共20分)。
1、下列表达式正确的是（ ）。
A）低频信号可直接从天线有效地辐射。
B）低频信号必须转载到高频信号上才能从天线有效地辐射。
C）高频信号及低频信号都不能从天线上有效地辐射。
D）高频信号及低频信号都能从天线上有效地辐射。
2、为了有效地发射电磁波，天线尺寸必须与（ ）相比拟。
A）辐射信号的波长。 B）辐射信号的频率。
C）辐射信号的振幅。 D）辐射信号的相位。
3、电视、调频广播和移动通信均属（ ）通信。
A）超短波 B）短波 C）中波 D）微波
4、串联谐振曲线是（ ）之间的关系。
A）回路电流I与谐振时回路电流I0 B）回路电流幅值与信号电压频率
C）回路电压幅值与信号电流频率 D）谐振时回路电流I0与信号电压频率
5、强耦合时，耦合回路η越大，谐振 曲线在谐振频率处的凹陷（ ）。
A) 越大 B)越小 C) 不出现
6、LC组成一个串联谐振回路，谐振时串联回路阻抗（ ）。
A) 最大 B)最小 C)无法估计
7、在电路参数相同的情况下，双调谐回路放大器的最大电压增益与单调谐回路比较（ ）
8、为使高频功率放大器有较高的效率，应工作在（ ）状态。
A）甲类 B）乙类 C）丙类
9、调制的实质是( )。
A）频谱搬移，把调制信号从低频搬移到高频
B）频谱搬移，把调制信号从高频搬移到低频
C）都不对
10、检波的实质是( )。
A）频谱搬移，把载波信号从高频搬到低频
B）频谱搬移，把边带信号从高频搬到低频
C）频谱搬移，把边带信号不失真地从载波频率附近搬到零频附近

三、判断题（每题1分，共10分）
1、LC串联谐振回路的谐振频率除了与L、C有关外，还与回路的损耗电阻r有关。 （ ）
2、LC串联谐振回路谐振时，谐振电流最大，失谐越严重，谐振电流越小。（ ）
3、谐振回路Q值越高，谐振曲线就越尖锐，选择性就越好，而通频带越宽。（ ）
4、选择性是指放大器从各种不同频率的信号中选出有用信号，抑制干扰信号的能力。 （ ）
5、调谐放大器的通频带只与回路的有载品质因素有关。 （ ）
6、小信号调谐放大器单调谐回路的选择性比双调谐回路的选择性好。（ ）
7、放大器的增益与通频带存在矛盾，增益越高，通频带越窄。 （ ）
8、双调谐回路放大器有两个单调谐回路，它们各自调谐在不同的频率上（ ）
9、由于微变等效电路只能解决交流分量的计算问题，因此它与电路中的直流分量无关。 （ ）
（
10、在调幅波中，载频和边频中都包含信息。 （ ）
四、 问答题（15分）
1、解决小信号选频放大器通频带与选择性之间矛盾的途径有哪些？（7分）

2、为什么低频功率放大器不能工作于丙类状态？而高频功率放大器则可以工作于丙类状态？ （8分）

五、计算题(20分)
有一个高频功率管3DA1做成的谐振功率放大器，已知 Ec=24V, Po=2W, 工作频率f0=10MHz,导通角°。试验证该管是否满足要求。3DA1的有关参数为：fT≧70MHz,功率增益Ap≧13Db,集电极饱和压降Uces≧1.5V，PCM=1W,ICM=750Ma,BVceo≧50V
