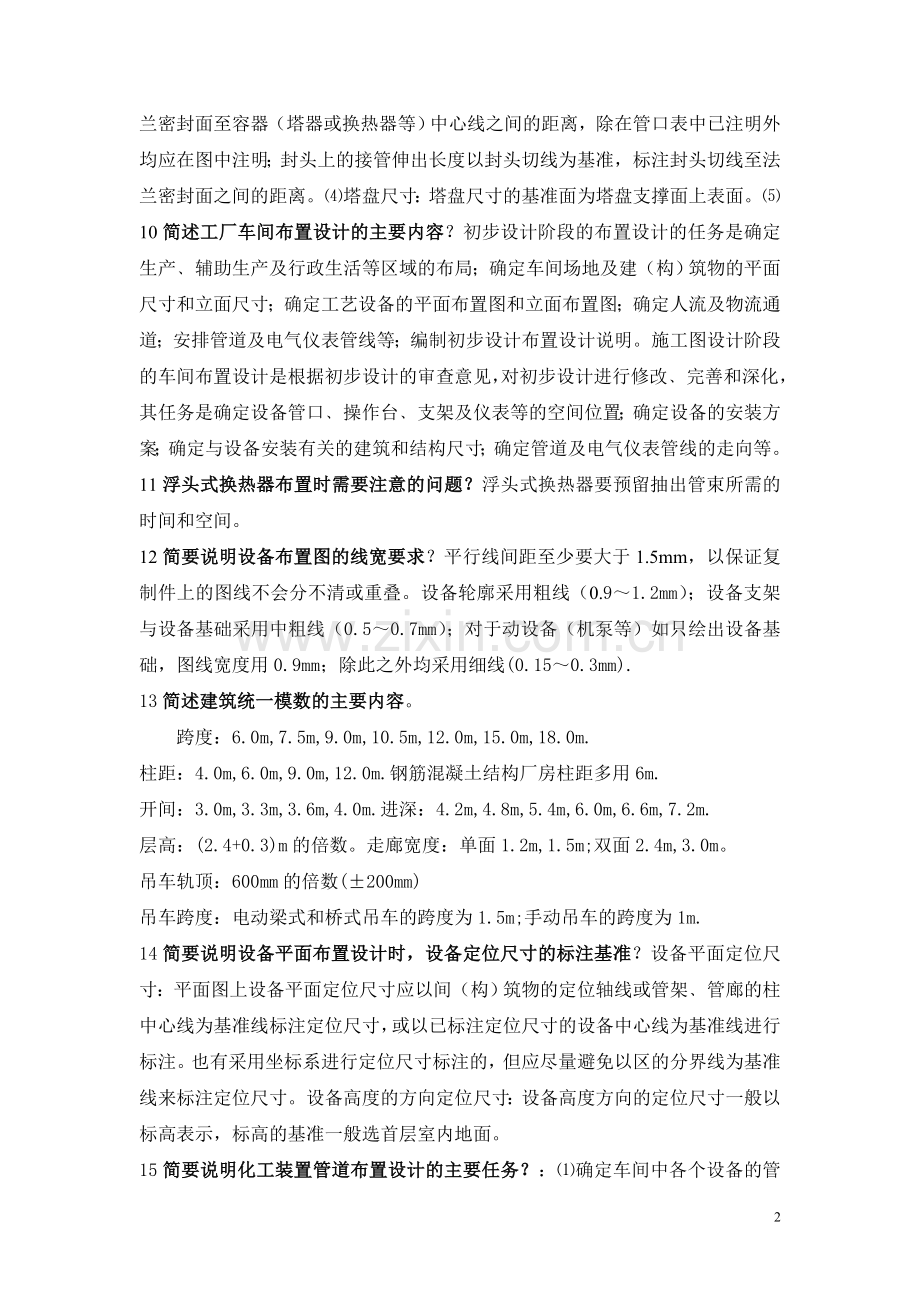

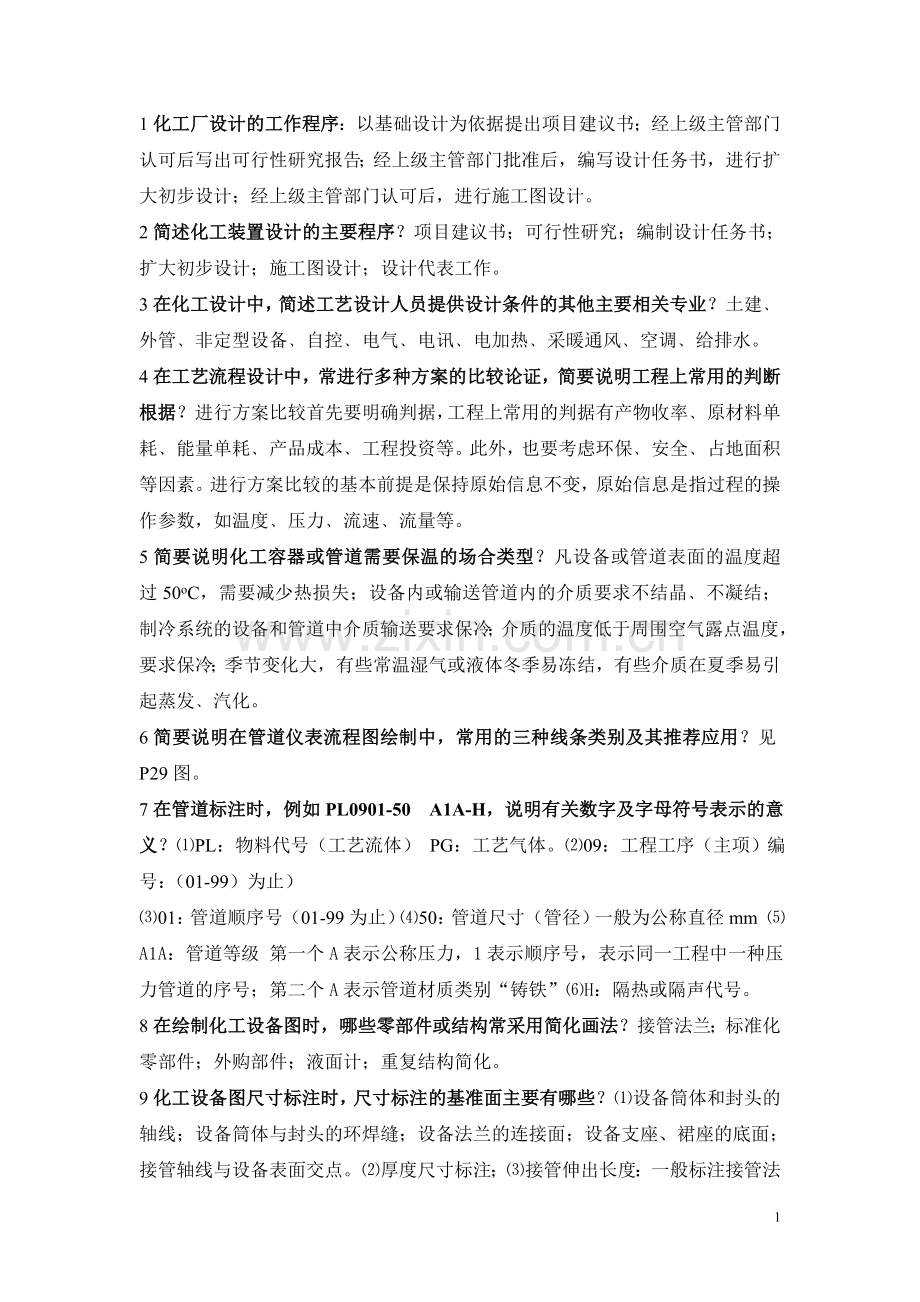

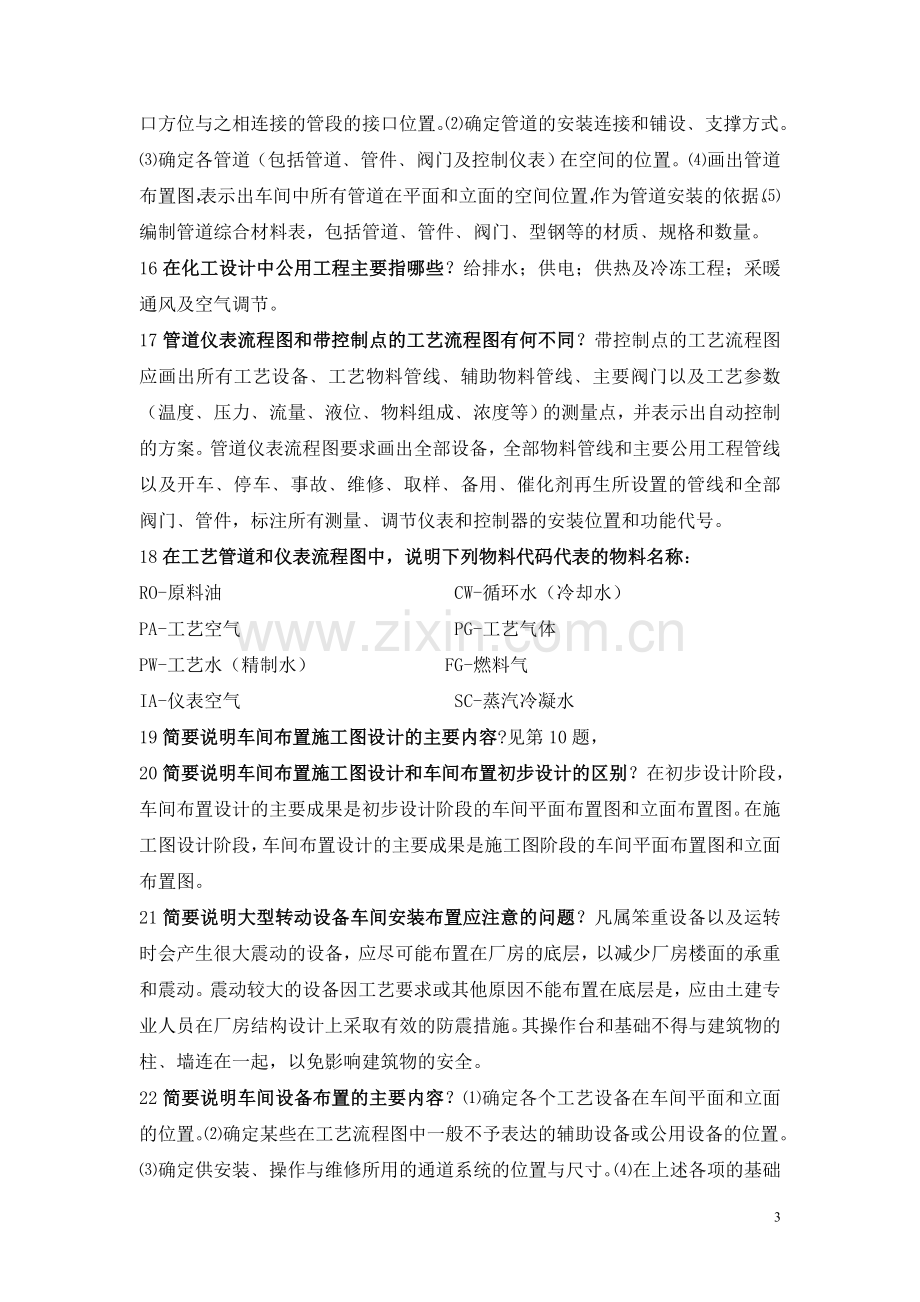

1化工厂设计的工作程序：以基础设计为依据提出项目建议书；经上级主管部门认可后写出可行性研究报告；经上级主管部门批准后，编写设计任务书，进行扩大初步设计；经上级主管部门认可后，进行施工图设计。2简述化工装置设计的主要程序？项目建议书；可行性研究；编制设计任务书；扩大初步设计；施工图设计；设计代表工作。3在化工设计中，简述工艺设计人员提供设计条件的其他主要相关专业？土建外管非定型设备自控电气电讯电加热采暖通风空调给排水。4在工艺流程设计中，常进行多种方案的比较论证，简要说明工程上常用的判断根据？进行方案比较首先要明确判据，工程上常用的判据有产物收率原材料单耗能量单耗产品成本工程投资等。此外，也要考虑环保安全占地面积等因素。进行方案比较的基本前提是保持原始信息不变，原始信息是指过程的操作参数，如温度压力流速流量等。5简要说明化工容器或管道需要保温的场合类型？凡设备或管道表面的温度超过50oC，需要减少热损失；设备内或输送管道内的介质要求不结晶不凝结；制冷系统的设备和管道中介质输送要求保冷；介质的温度低于周围空气露点温度，要求保冷；季节变化大，有些常温湿气或液体冬季易冻结，有些介质在夏季易引起蒸发汽化。6简要说明在管道仪表流程图绘制中，常用的三种线条类别及其推荐应用？见P29图。7在管道标注时，例如PL0901-50 A1A-H，说明有关数字及字母符号表示的意义？PL：物料代号（工艺流体） PG：工艺气体。09：工程工序（主项）编号：（01-99）为止）01：管道顺序号（01-99为止）50：管道尺寸（管径）一般为公称直径mm A1A：管道等级 第一个A表示公称压力，1表示顺序号，表示同一工程中一种压力管道的序号；第二个A表示管道材质类别“铸铁”H：隔热或隔声代号。8在绘制化工设备图时，哪些零部件或结构常采用简化画法？接管法兰；标准化零部件；外购部件；液面计；重复结构简化。9化工设备图尺寸标注时，尺寸标注的基准面主要有哪些？设备筒体和封头的轴线；设备筒体与封头的环焊缝；设备法兰的连接面；设备支座、裙座的底面；接管轴线与设备表面交点。厚度尺寸标注；接管伸出长度：一般标注接管法兰密封面至容器（塔器或换热器等）中心线之间的距离，除在管口表中已注明外均应在图中注明；封头上的接管伸出长度以封头切线为基准，标注封头切线至法兰密封面之间的距离。塔盘尺寸：塔盘尺寸的基准面为塔盘支撑面上表面。10简述工厂车间布置设计的主要内容？初步设计阶段的布置设计的任务是确定生产辅助生产及行政生活等区域的布局；确定车间场地及建（构）筑物的平面尺寸和立面尺寸；确定工艺设备的平面布置图和立面布置图；确定人流及物流通道；安排管道及电气仪表管线等；编制初步设计布置设计说明。施工图设计阶段的车间布置设计是根据初步设计的审查意见，对初步设计进行修改完善和深化，其任务是确定设备管口操作台支架及仪表等的空间位置；确定设备的安装方案；确定与设备安装有关的建筑和结构尺寸；确定管道及电气仪表管线的走向等。11浮头式换热器布置时需要注意的问题？浮头式换热器要预留抽出管束所需的时间和空间。12简要说明设备布置图的线宽要求？平行线间距至少要大于1.5mm，以保证复制件上的图线不会分不清或重叠。设备轮廓采用粗线（0.91.2mm）；设备支架与设备基础采用中粗线（0.50.7mm）；对于动设备（机泵等）如只绘出设备基础，图线宽度用0.9mm；除此之外均采用细线(0.150.3mm).13简述建筑统一模数的主要内容。跨度：6.0m,7.5m,9.0m,10.5m,12.0m,15.0m,18.0m.柱距：4.0m,6.0m,9.0m,12.0m.钢筋混凝土结构厂房柱距多用6m.开间：3.0m,3.3m,3.6m,4.0m.进深：4.2m,4.8m,5.4m,6.0m,6.6m,7.2m.层高：(2.4+0.3)m的倍数。走廊宽度：单面1.2m,1.5m;双面2.4m,3.0m。吊车轨顶：600mm的倍数(200mm)吊车跨度：电动梁式和桥式吊车的跨度为1.5m;手动吊车的跨度为1m.14简要说明设备平面布置设计时，设备定位尺寸的标注基准？设备平面定位尺寸：平面图上设备平面定位尺寸应以间（构）筑物的定位轴线或管架管廊的柱中心线为基准线标注定位尺寸，或以已标注定位尺寸的设备中心线为基准线进行标注。也有采用坐标系进行定位尺寸标注的，但应尽量避免以区的分界线为基准线来标注定位尺寸。设备高度的方向定位尺寸：设备高度方向的定位尺寸一般以标高表示，标高的基准一般选首层室内地面。15简要说明化工装置管道布置设计的主要任务？：确定车间中各个设备的管口方位与之相连接的管段的接口位置。确定管道的安装连接和铺设支撑方式。确定各管道（包括管道管件阀门及控制仪表）在空间的位置。画出管道布置图，表示出车间中所有管道在平面和立面的空间位置，作为管道安装的依据。编制管道综合材料表，包括管道管件阀门型钢等的材质规格和数量。16在化工设计中公用工程主要指哪些？给排水；供电；供热及冷冻工程；采暖通风及空气调节。17管道仪表流程图和带控制点的工艺流程图有何不同？带控制点的工艺流程图应画出所有工艺设备工艺物料管线辅助物料管线主要阀门以及工艺参数（温度压力流量液位物料组成浓度等）的测量点，并表示出自动控制的方案。管道仪表流程图要求画出全部设备，全部物料管线和主要公用工程管线以及开车停车事故维修取样备用催化剂再生所设置的管线和全部阀门管件，标注所有测量调节仪表和控制器的安装位置和功能代号。18在工艺管道和仪表流程图中，说明下列物料代码代表的物料名称：RO-原料油 CW-循环水（冷却水）PA-工艺空气 PG-工艺气体PW-工艺水（精制水） FG-燃料气IA-仪表空气 SC-蒸汽冷凝水19简要说明车间布置施工图设计的主要内容?见第10题，20简要说明车间布置施工图设计和车间布置初步设计的区别？在初步设计阶段，车间布置设计的主要成果是初步设计阶段的车间平面布置图和立面布置图。在施工图设计阶段，车间布置设计的主要成果是施工图阶段的车间平面布置图和立面布置图。21简要说明大型转动设备车间安装布置应注意的问题？凡属笨重设备以及运转时会产生很大震动的设备，应尽可能布置在厂房的底层，以减少厂房楼面的承重和震动。震动较大的设备因工艺要求或其他原因不能布置在底层是，应由土建专业人员在厂房结构设计上采取有效的防震措施。其操作台和基础不得与建筑物的柱墙连在一起，以免影响建筑物的安全。22简要说明车间设备布置的主要内容？确定各个工艺设备在车间平面和立面的位置。确定某些在工艺流程图中一般不予表达的辅助设备或公用设备的位置。确定供安装操作与维修所用的通道系统的位置与尺寸。在上述各项的基础上确定建筑物与场地的尺寸。其他。23简要说明设备布置图的主要内容？一组视图尺寸及标注安装方位标说明与附注设备一览表标题栏。24容积泵主要有哪些种类，调节流量的方式有哪些？容积泵主要指往复泵齿轮泵螺杆泵和旋涡泵等。当流量减小时容积式泵的压力急剧上升，因此不能再容积式泵的出口管道上直接安装节流装置来调节流量，工程上通常采用旁路调节或改变转速改变流程大小来调节流量。25循环水的水质稳定处理，有哪些措施？排污防垢处理防腐蚀处理防止微生物生长除机械杂质。26在化工设计中，通风主要包括哪些方式？自然通风：机械通风：局部通风，全面通风，有毒气体的净化和高空排放4
