供水系统远程控制

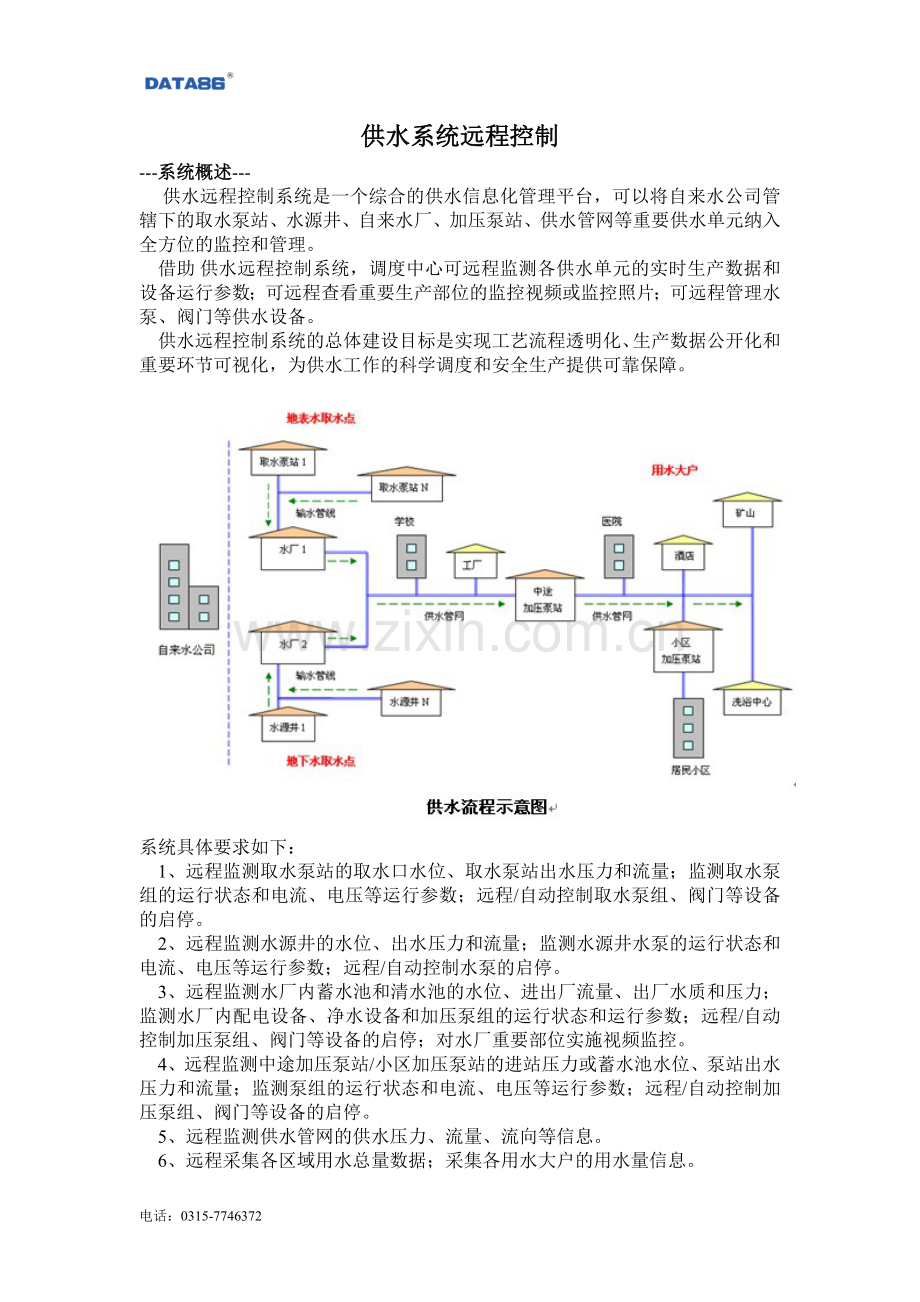

---系统概述---
 供水远程控制系统是一个综合的供水信息化管理平台，可以将自来水公司管辖下的取水泵站、水源井、自来水厂、加压泵站、供水管网等重要供水单元纳入全方位的监控和管理。
    借助 供水远程控制系统，调度中心可远程监测各供水单元的实时生产数据和设备运行参数；可远程查看重要生产部位的监控视频或监控照片；可远程管理水泵、阀门等供水设备。
    供水远程控制系统的总体建设目标是实现工艺流程透明化、生产数据公开化和重要环节可视化，为供水工作的科学调度和安全生产提供可靠保障。

系统具体要求如下：
    1、远程监测取水泵站的取水口水位、取水泵站出水压力和流量；监测取水泵组的运行状态和电流、电压等运行参数；远程/自动控制取水泵组、阀门等设备的启停。
    2、远程监测水源井的水位、出水压力和流量；监测水源井水泵的运行状态和电流、电压等运行参数；远程/自动控制水泵的启停。
    3、远程监测水厂内蓄水池和清水池的水位、进出厂流量、出厂水质和压力；监测水厂内配电设备、净水设备和加压泵组的运行状态和运行参数；远程/自动控制加压泵组、阀门等设备的启停；对水厂重要部位实施视频监控。
    4、远程监测中途加压泵站/小区加压泵站的进站压力或蓄水池水位、泵站出水压力和流量；监测泵组的运行状态和电流、电压等运行参数；远程/自动控制加压泵组、阀门等设备的启停。
    5、远程监测供水管网的供水压力、流量、流向等信息。
    6、远程采集各区域用水总量数据；采集各用水大户的用水量信息。

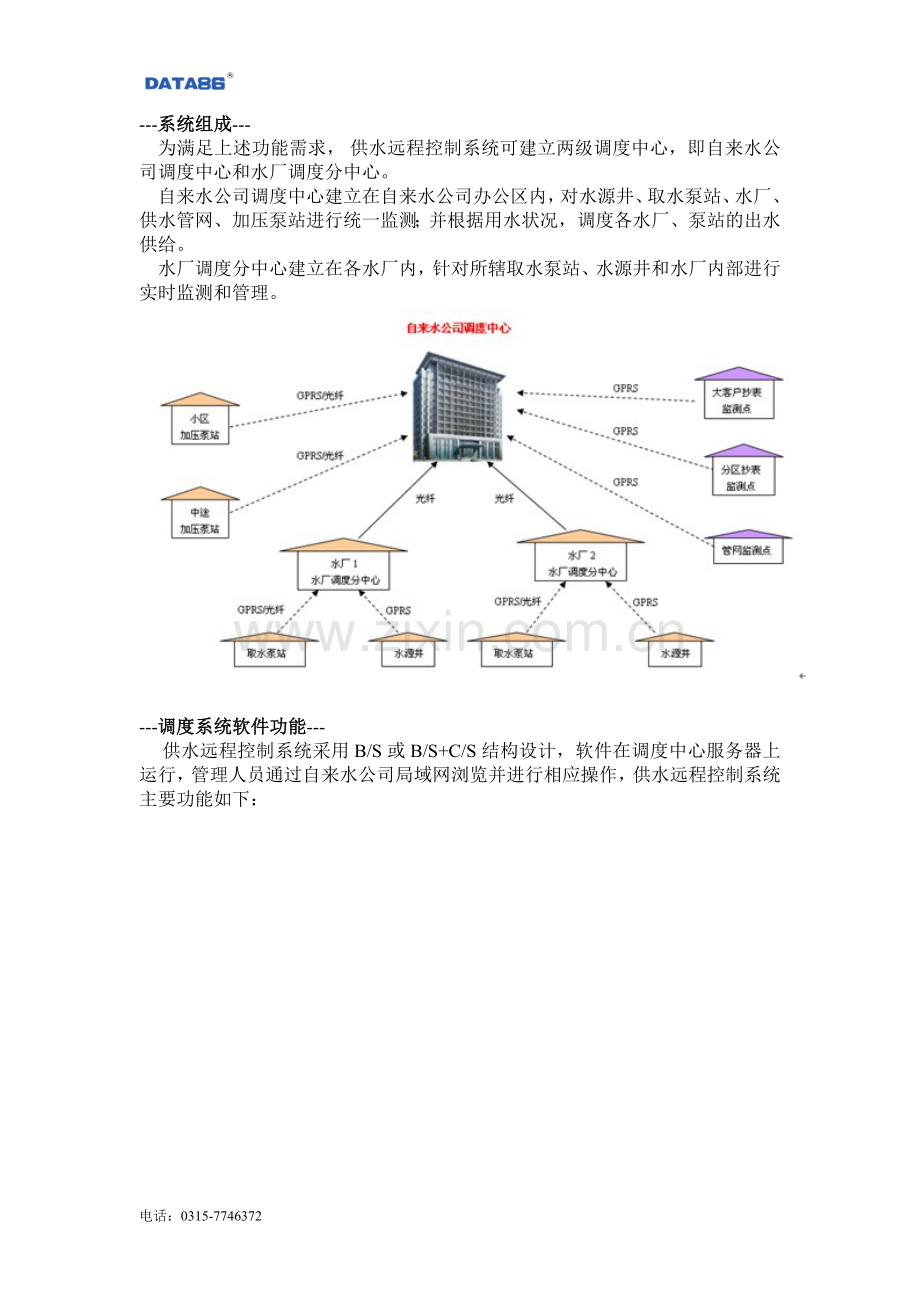

---系统组成---
为满足上述功能需求， 供水远程控制系统可建立两级调度中心，即自来水公司调度中心和水厂调度分中心。
    自来水公司调度中心建立在自来水公司办公区内，对水源井、取水泵站、水厂、供水管网、加压泵站进行统一监测；并根据用水状况，调度各水厂、泵站的出水供给。
    水厂调度分中心建立在各水厂内，针对所辖取水泵站、水源井和水厂内部进行实时监测和管理。

---调度系统软件功能---
 供水远程控制系统采用B/S或B/S+C/S结构设计，软件在调度中心服务器上运行，管理人员通过自来水公司局域网浏览并进行相应操作，供水远程控制系统主要功能如下：

1、系统管理
◆ 权限管理：
系统管理员可根据部门、职位、工种等，对不同的普通管理人员授予不同的使用权限；普通管理人员只能进行权限内的查询、控制等操作。
◆ 测点信息管理：
    可添加、修改、删除测点，并可建立各测点的设备档案，如：水表名称、水表型号、水表口径、安装时间、通信类型、GPRS卡号等。
◆ 地图展示：
    1）主界面以当地地图或供水管网图为背景，显示所有监测点的位置及主要监测数据。
    2）可以通过鼠标拖动编辑监测点的位置。
3）当鼠标置于监测点上时显示详细的测点信息和实时监测数据。
2、生产调度管理
◆ 生产数据监测
    1）实时监测取水泵站的取水口水位、泵站出水压力和流量、泵站安防状态、泵组运行状态和电流、电压等运行参数。
    2）实时监测水源井的水位、出水压力和流量、水泵运行状态和电流、电压等运行参数。
    3）实时监测水厂内蓄水池和清水池水位、进出厂流量、出厂水质和压力；监测水厂内配电设备、净水设备和加压泵组的运行状态和运行参数。
◆ 视频监控
    当具备光纤通信条件时，可对取水泵站、水源井、水厂、加压泵站等重要生产部位实施视频监控，当发生人员闯入、设备运行异常等状况时，系统自动切换到视频监控画面。
◆ 远程告警
    当水位超限、压力超限、电流异常、水泵保护、现场断电、人员闯入等状况发生时，系统立即提示报警信息。
◆ 远程控制
    具备操作权限的管理人员可远程控制水源井、取水泵站、水厂、加压泵站等监测点泵组、阀门等设备的启停。
◆ 自动控制
    系统可自动控制现场设备的运行，并可远程切换控制模式。举例如下：
    1）根据水源井水位自动控制水源井水泵的启停。
    2）根据取水点水位自动控制取水泵组的启停。
    3）根据蓄水池水位或出水管网压力自动控制水厂/加压泵站内加压泵组的启停。
3、供水调度管理
◆ 管网数据监测
    1）实时监测水厂出水流量和压力。
    2）实时监测中途加压泵站/小区加压泵站的进站压力或蓄水池水位、泵站出水压力和流量、泵组运行状态和运行参数。
 3）远程监测供水管网的供水压力、流量、流向等信息。
4）远程监测各区域用水总量和用水大户的用水量信息。
◆ 数据统计分析
    1）数据查询：支持各种监测信息、控制信息、报警信息、操作信息的存储和查询，支持数据导出和打印功能。
2）统计与分析：自动生成制水、供水各生产环节的汇总报表和统计报表；自动生成各项生产数据的历曲线、柱状图、饼图等分析图表。
◆ 辅助决策、远程指令下达
    系统内置多套水利调度模型，可模拟或仿真管网的各种工况状态，可根据管网压力、水厂或加压泵站出水流量、泵组运行状态等信息给出供水调度辅助决策建议，供调度人员作为决策参考。
    系统同时可发布远程调度指令，可给水厂调度分中心、泵站管理处等下达即时调度命令。
