1.目的
正确指导员工进行明洞施工作业,保证明洞工程质量,提高生产效率。
2.适用范围
隧道明洞施工(金岭头隧道和竖石隧道)
3.操作程序

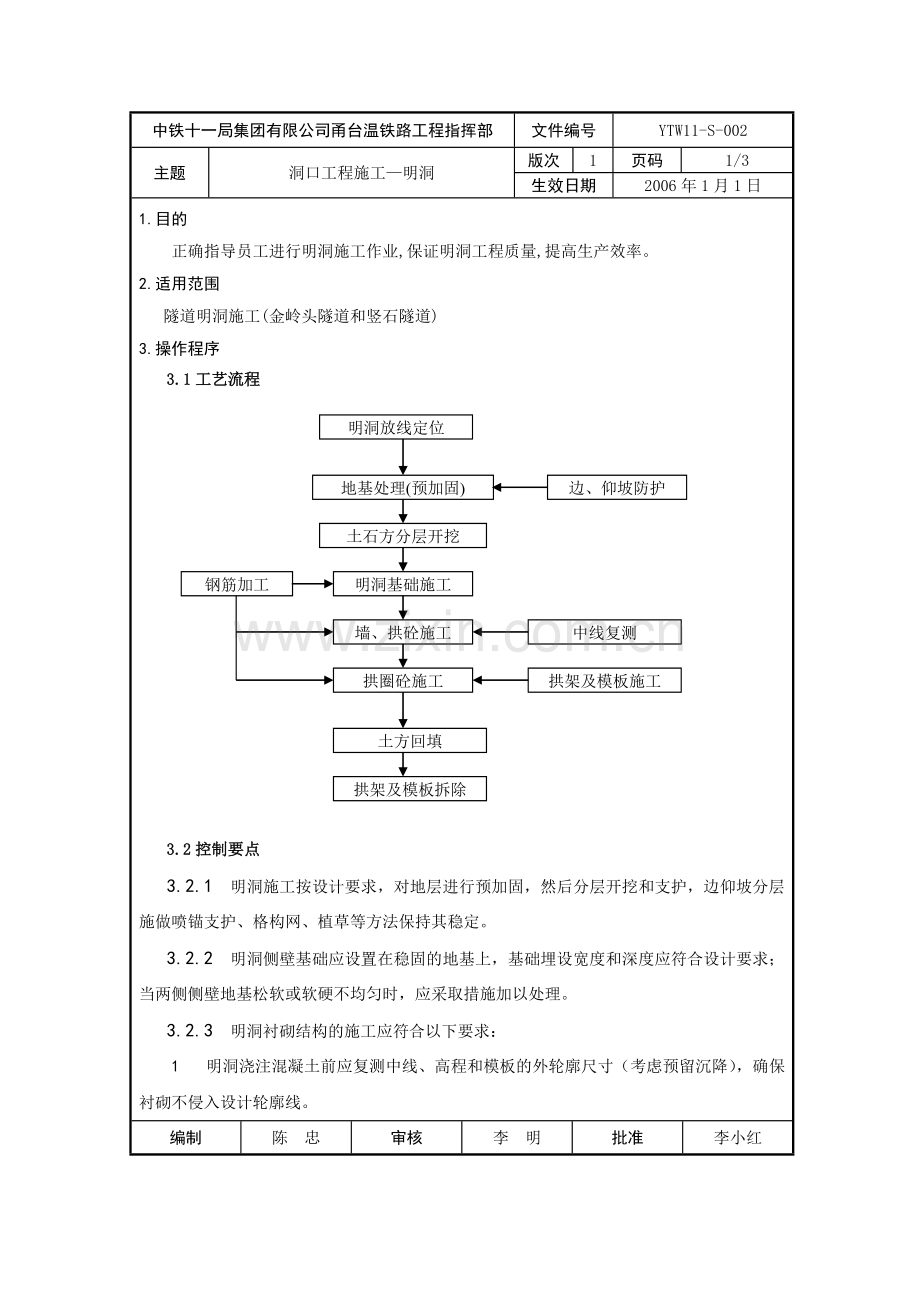

3.1工艺流程
明洞放线定位
地基处理(预加固)
边、仰坡防护
土石方分层开挖
明洞基础施工
钢筋加工
土方回填
墙、拱砼施工
中线复测
拱圈砼施工
拱架及模板施工
拱架及模板拆除

3.2控制要点
3.2.1 明洞施工按设计要求，对地层进行预加固，然后分层开挖和支护，边仰坡分层施做喷锚支护、格构网、植草等方法保持其稳定。
3.2.2 明洞侧壁基础应设置在稳固的地基上，基础埋设宽度和深度应符合设计要求；当两侧侧壁地基松软或软硬不均匀时，应采取措施加以处理。
3.2.3 明洞衬砌结构的施工应符合以下要求：
1 明洞浇注混凝土前应复测中线、高程和模板的外轮廓尺寸（考虑预留沉降），确保衬砌不侵入设计轮廓线。
编制
陈 忠
审核
李 明
批准
李小红
中铁十一局集团有限公司甬台温铁路工程指挥部
文件编号
YTW11-S-002
主题
洞口工程施工—明洞
版次
1
页码
2/3
生效日期
2006年1月1日
2 明洞混凝土的灌注应设挡头板、外模和支架，明洞墙、拱混凝土应整体浇注。
3 拱圈混凝土强度应达到混凝土设计强度等级的100％，且拱顶回填土高度达到0.7m时，方可拆除明洞拱架。
4.质量要求
4.1明洞的防排水施工应符合以下要求：
1 明洞外模拆除后应及时施作防水层及排水盲管，保证排水畅通。
2 明洞施工应和隧道的排水侧沟、中心水沟的出水口及洞顶的截、排水设施统筹考虑，即明洞施工完成后，洞内的排水应形成顺畅的出水口，洞顶排水系统达到完善、畅通。
3 墙后的排水设施应与填土同时完成，并保证出水口通畅。
4.2明洞及隧道门的模板应符合下列要求：
1 模板及支（拱）架应根据结构型式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。
2 模板及支（拱）架应具有足够的强度、刚度和稳定性，能承受所浇筑混凝土和砌体的重力、侧压力及施工荷载。
3 模板及支架安装必须稳固牢靠，模板及支架与脚手架之间不得相互连接。模板接缝必须严密不漏浆。
4 模板与混凝土的接触面必须清理干净并涂刷隔离剂。
5 混凝土浇筑前，模板内的积水和杂物应清理干净。
6 端、翼墙模板及支（拱）架拆除时，混凝土强度必须符合设计要求，设计无要求时，混凝土强度必须达到设计强度等级的100％，非承重模板拆除时混凝土强度不得低于8MPa。
4.3明洞回填应符合以下要求：
1 明洞回填应在明洞外防水层施做完成且混凝土强度达到设计强度后进行。
2 侧墙回填应两侧对称进行，石质地层中岩壁与墙背空隙不大时用与墙身同级混凝土回填；空隙较大时用片石混凝土或浆砌片石回填密实。土质地层，应将墙背坡面挖成台阶状，用片石分层码砌，缝隙用碎石填塞密实。

编制
陈 忠
审核
李 明
批准
李小红
中铁十一局集团有限公司甬台温铁路工程指挥部
文件编号
YTW11-S-002
主题
洞口工程施工—明洞
版次
1
页码
3/3
生效日期
2006年1月1日
3 拱部回填应两侧对称分层夯实，每层厚度不大于0.3m，两侧回填土面的高差不得大于0.5m。回填至与拱顶齐平后，再分层满铺填筑至设计高度。
4 采用机械回填时，应在人工夯填超过拱顶1.0m以上后进行。
5 拱背需作粘土隔水层时，隔水层应与边、仰坡搭接平顺、封闭紧密，防止地表水下渗。
