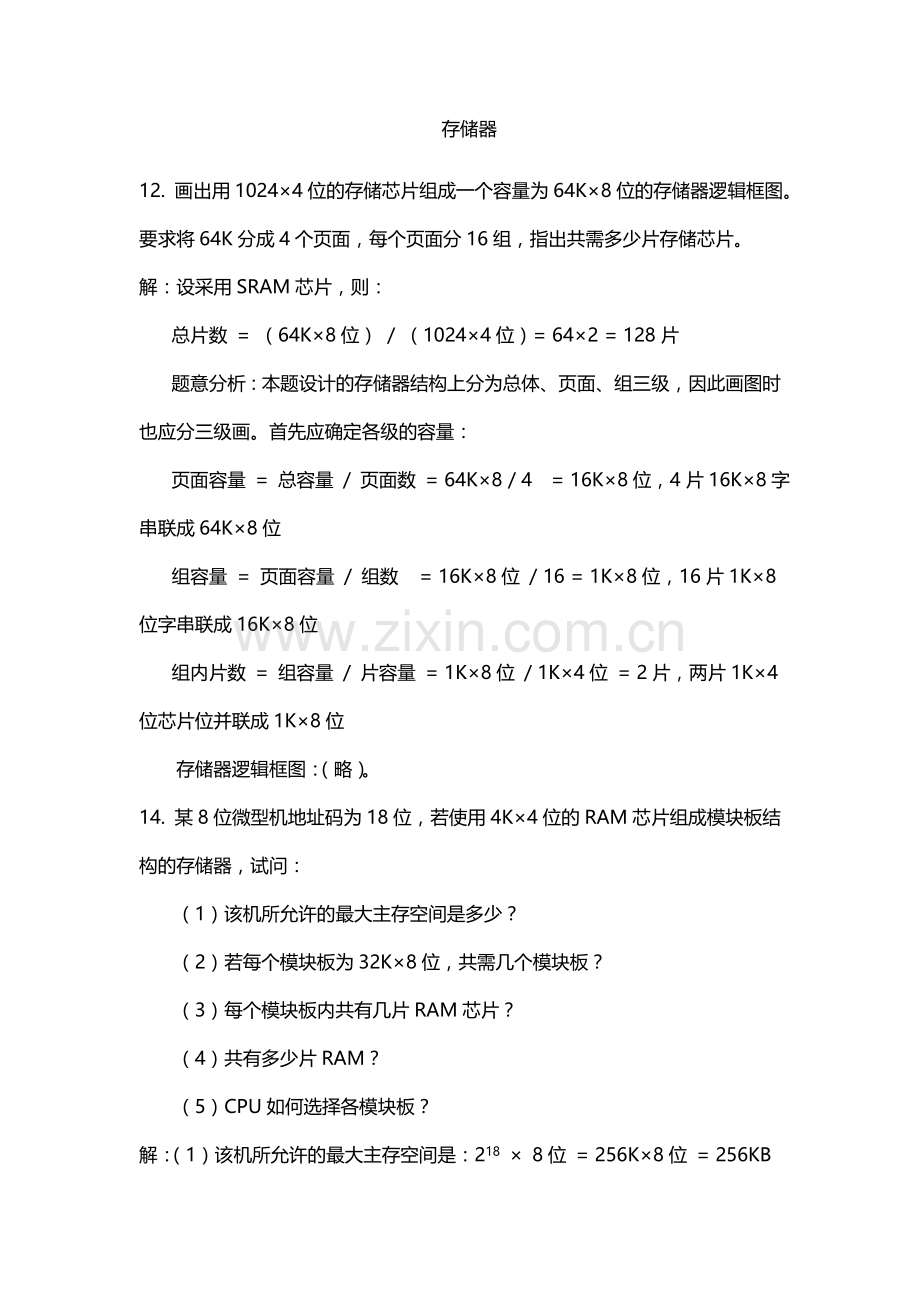

存储器
12. 画出用1024×4位的存储芯片组成一个容量为64K×8位的存储器逻辑框图。要求将64K分成4个页面，每个页面分16组，指出共需多少片存储芯片。
解：设采用SRAM芯片，则：
总片数 = （64K×8位） / （1024×4位）= 64×2 = 128片
题意分析：本题设计的存储器结构上分为总体、页面、组三级，因此画图时也应分三级画。首先应确定各级的容量：
页面容量 = 总容量 / 页面数 = 64K×8 / 4 = 16K×8位，4片16K×8字串联成64K×8位
组容量 = 页面容量 / 组数   = 16K×8位 / 16 = 1K×8位，16片1K×8位字串联成16K×8位
组内片数 = 组容量 / 片容量 = 1K×8位 / 1K×4位 = 2片，两片1K×4位芯片位并联成1K×8位
存储器逻辑框图：（略）。
14. 某8位微型机地址码为18位，若使用4K×4位的RAM芯片组成模块板结构的存储器，试问：
（1）该机所允许的最大主存空间是多少？
（2）若每个模块板为32K×8位，共需几个模块板？
（3）每个模块板内共有几片RAM芯片？
（4）共有多少片RAM？
（5）CPU如何选择各模块板？
解：（1）该机所允许的最大主存空间是：218 × 8位 = 256K×8位 = 256KB

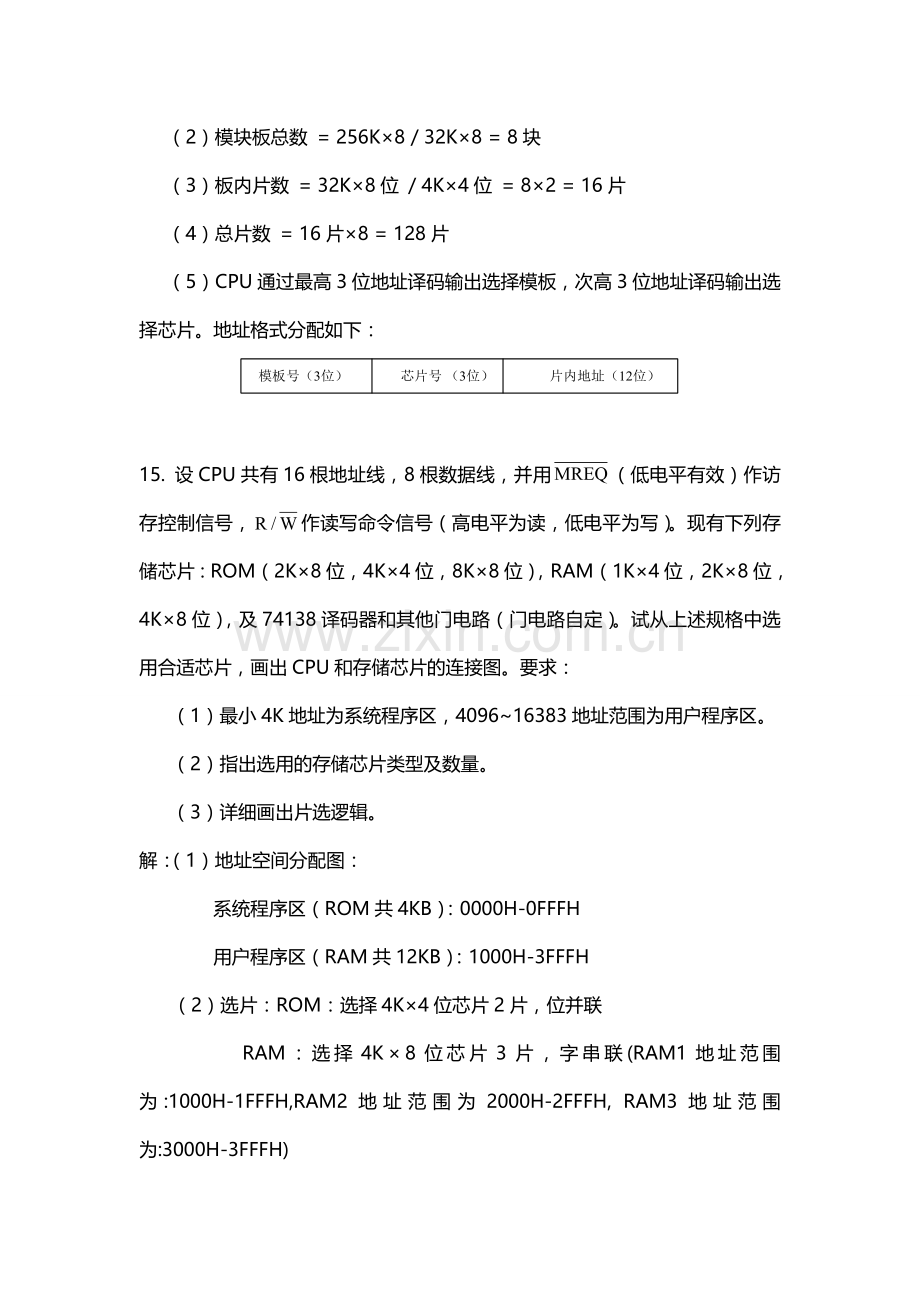

（2）模块板总数 = 256K×8 / 32K×8 = 8块
（3）板内片数 = 32K×8位 / 4K×4位 = 8×2 = 16片
（4）总片数 = 16片×8 = 128片
（5）CPU通过最高3位地址译码输出选择模板，次高3位地址译码输出选择芯片。地址格式分配如下：

15. 设CPU共有16根地址线，8根数据线，并用（低电平有效）作访存控制信号，作读写命令信号（高电平为读，低电平为写）。现有下列存储芯片：ROM（2K×8位，4K×4位，8K×8位），RAM（1K×4位，2K×8位，4K×8位），及74138译码器和其他门电路（门电路自定）。试从上述规格中选用合适芯片，画出CPU和存储芯片的连接图。要求：
（1）最小4K地址为系统程序区，4096~16383地址范围为用户程序区。
（2）指出选用的存储芯片类型及数量。
（3）详细画出片选逻辑。
解：（1）地址空间分配图：
系统程序区（ROM共4KB）：0000H-0FFFH
用户程序区（RAM共12KB）：1000H-3FFFH
  （2）选片：ROM：选择4K×4位芯片2片，位并联
              RAM：选择4K×8位芯片3片，字串联(RAM1地址范围为:1000H-1FFFH,RAM2地址范围为2000H-2FFFH, RAM3地址范围为:3000H-3FFFH)
  （3）各芯片二进制地址分配如下：

A15
A14
A13
A12
A11
A10
A9
A8
A7
A6
A5
A4
A3
A2
A1
A0
ROM1,2
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
RAM1
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
RAM2
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
1
1
1
1
1
1
1
1
1
1
1
1
RAM3
0
0
1
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
CPU和存储器连接逻辑图及片选逻辑如下图(3)所示：
图（3）
25. 什么是“程序访问的局部性”？存储系统中哪一级采用了程序访问的局部性原理？
答：程序运行的局部性原理指：在一小段时间内，最近被访问过的程序和数据很可能再次被访问；在空间上，这些被访问的程序和数据往往集中在一小片存储区；在访问顺序上，指令顺序执行比转移执行的可能性大 (大约 5:1 )。存储系统中Cache-主存层次和主存-辅存层次均采用了程序访问的局部性原理。
28. 设主存容量为256K字，Cache容量为2K字，块长为4。
（1）设计Cache地址格式，Cache中可装入多少块数据？
（2）在直接映射方式下，设计主存地址格式。
（3）在四路组相联映射方式下，设计主存地址格式。
（4）在全相联映射方式下，设计主存地址格式。
（5）若存储字长为32位，存储器按字节寻址，写出上述三种映射方式下主存的地址格式。
解：（1）Cache容量为2K字，块长为4，Cache共有2K/4=211/22=29=512块，
Cache字地址9位，字块内地址为2位
因此，Cache地址格式设计如下：
Cache字块地址（9位）
字块内地址（2位）
（2）主存容量为256K字=218字，主存地址共18位，共分256K/4=216块，
主存字块标记为18-9-2=7位。
直接映射方式下主存地址格式如下：
主存字块标记（7位）
Cache字块地址（9位）
字块内地址（2位）
（3）根据四路组相联的条件，一组内共有4块，得Cache共分为512/4=128=27组，
主存字块标记为18-7-2=9位，主存地址格式设计如下：
主存字块标记（9位）
组地址（7位）
字块内地址（2位）
（4）在全相联映射方式下，主存字块标记为18-2=16位，其地址格式如下：
主存字块标记（16位）
字块内地址（2位）
（5）若存储字长为32位，存储器按字节寻址，则主存容量为256K*32/4=221B，
Cache容量为2K*32/4=214B，块长为4*32/4=32B=25B，字块内地址为5位，
在直接映射方式下，主存字块标记为21-9-5=7位，主存地址格式为：
主存字块标记（7位）
Cache字块地址（9位）
字块内地址（5位）
在四路组相联映射方式下，主存字块标记为21-7-5=9位，主存地址格式为：
主存字块标记（9位）
组地址（7位）
字块内地址（5位）
在全相联映射方式下，主存字块标记为21-5=16位，主存地址格式为：
主存字块标记（16位）
字块内地址（5位）
30. 一个组相连映射的CACHE由64块组成，每组内包含4块。主存包含4096块，每块由128字组成，访存地址为字地址。试问主存和高速存储器的地址各为几位？画出主存地址格式。
解：cache组数：64/4=16 ，Cache容量为：64*128=213字，cache地址13位
主存共分4096/16=256区，每区16块
主存容量为：4096*128=219字，主存地址19位，地址格式如下：
主存字块标记（8位）
组地址（4位）
字块内地址（7位）
第6章 计算机的运算方法
19. 设机器数字长为8位（含1位符号位），用补码运算规则计算下列各题。
  （1）A=9/64， B=-13/32，求A+B。
  （2）A=19/32，B=-17/128，求A-B。
  （3）A=-3/16，B=9/32，求A+B。
  （4）A=-87，B=53，求A-B。
  （5）A=115，B=-24，求A+B。
解：（1）A=9/64= 0.001 0010B, B= -13/32= -0.011 0100B
      [A]补=0.001 0010, [B]补=1.100 1100
[A+B]补= 0.0010010 + 1.1001100 = 1.1011110 ——无溢出
A+B= -0.010 0010B = -17/64
  （2）A=19/32= 0.100 1100B, B= -17/128= -0.001 0001B
        [A]补=0.100 1100, [B]补=1.110 1111 , [-B]补=0.001 0001
[A-B]补= 0.1001100 + 0.0010001= 0.1011101 ——无溢出
A-B= 0.101 1101B = 93/128B
（3）A= -3/16= -0.001 1000B, B=9/32= 0.010 0100B
    [A]补=1.110 1000, [B]补= 0.010 0100
[A+B]补= 1.1101000 + 0.0100100 = 0.0001100 —— 无溢出
A+B= 0.000 1100B = 3/32
（4） A= -87= -101 0111B, B=53=110 101B
      [A]补=1 010 1001, [B]补=0 011 0101, [-B]补=1 100 1011
[A-B]补= 1 0101001 + 1 1001011 = 0 1110100 —— 溢出
（5）A=115= 111 0011B, B= -24= -11 000B
    [A]补=0 1110011, [B]补=1，110 1000
[A+B]补= 0 1110011 + 1 1101000 = 0 1011011——无溢出
A+B= 101 1011B = 91

20. 用原码一位乘、两位乘和补码一位乘（Booth算法）、两位乘计算x·y。
    （1）x= 0.110 111，y= -0.101 110；
    （2）x= -0.010 111，y= -0.010 101；
    （3）x= 19，y= 35；
    （4）x= 0.110 11，y= -0.111 01。
解：先将数据转换成所需的机器数，然后计算，最后结果转换成真值。
（1）[x]原=0.110111，[y]原=1.101110，x*=0.110111， y*=0.101110
原码一位乘：
部分积
乘数y*
说明
0.000 000
+0.000 000
101 110
部分积初值为0，乘数为0加0
0.000 000
0.000 000
+0.110 111

010 111
右移一位
乘数为1，加上x*

0.110 111
0.011 011
+0.110 111

101 011
右移一位
乘数为1，加上x*

1.010 010
0.101 001
+0.110 111

010 101
右移一位
乘数为1，加上x*

1.100 000
0.110 000
+0.000 000

001 010
右移一位
乘数为0，加上0

0.110 000
0.011 000
+0.110 111

000 101
右移一位
乘数为1，加上x*

1.001 111
0.100 111

100 010
右移一位

即x*×y*=0.100 111 100 010，z0=x0Å y0=0 Å1=1，
[x×y]原=1.100 111 100 010，x·y= -0. 100 111 100 010
原码两位乘：[-x*]补=1.001 001，2x*=1.101 110
部分积
乘数y*
Cj
说明
000 . 000 000
+001 . 101 110
00 101 110
0
部分积初值为0，Cj=0
根据yn-1ynCj=100，加2x*，保持Cj=0
001 . 101 110

0

000 . 011 011
+111 . 001 001
10 001 011
10 001 011
0

右移2位
根据yn-1ynCj=110，加[-x*]补，置Cj=1
111 . 100 100
111 . 111 001
+111 . 001 001

00 100 010

1
右移2位

根据yn-1ynCj=101，加[-x*]补，置Cj=1
111 . 000 010
111 . 110 000
+000 . 110 111

10 001 000

1

右移2位
根据yn-1ynCj=001，加x*，保持Cj=0
000 . 100 111
10 001 0

即x*×y*=0.100 111 100 010，z0=x0Å y0=0 Å1=1，
[x×y]原=1.100 111 100 010，x·y= -0. 100 111 100 010
补码一位乘：[x]补=0.110111，[-x]补=1.001001，[y]补=1.010010
部分积
乘数
Yn+1
说明
00 . 000 000
00 . 000 000
+11 . 001 001
1 010 010
0 101 001
0
0
Ynyn+1=00，部分积右移1位
Ynyn+1=10，部分积加[-x]补

11 . 001 001

右移1位
11 . 100 100
+00 . 110 111
1 010 100
1
Ynyn+1=01，部分积加[x]补

00 . 011 011

右移1位
00 . 001 101
00 . 000 110
+11 . 001 001
1 101 010
1 110 101
0
0
Ynyn+1=00，部分积右移1位
Ynyn+1=10，部分积加[-x]补

11 . 001 111

右移1位
11 . 100 111
+00 . 110 111
1 111 010
1
Ynyn+1=01，部分积加[x]补

00 . 011 110
00 . 001 111
+11 . 001 001

0 111 101

0
右移1位
Ynyn+1=10，部分积加[-x]补

11 . 011 000
0 111 10

即 [x×y]补=1.011 000 011 110，x·y= -0.100 111 100 010
第8章 CPU的结构和功能
24. 现有A、B、C、D四个中断源，其优先级由高向低按A、B、C、D顺序排列。若中断服务程序的执行时间为20µs，请根据下图所示时间轴给出的中断源请求中断的时刻，画出CPU执行程序的轨迹。
解：A、B、C、D的响优先级即处理优先级。CPU执行程序的轨迹图如下：

25. 某机有五个中断源L0、L1、L2、 L3、L4，按中断响应的优先次序由高向低排序为L0® L1®L2®L3®L4，根据下示格式，现要求中断处理次序改为L1®L4®L2®L0®L3，根据下面的格式，写出各中断源的屏蔽字。
解：各中断源屏蔽状态见下表：
中断源
屏蔽字
0
1
2
3
4
I0
1
0
0
1
0
I1
1
1
1
1
1
I2
1
0
1
1
0
I3
0
0
0
1
0
I4
1
0
1
1
1
表中：设屏蔽位=1，表示屏蔽；屏蔽位=0，表示中断开放。

26. 设某机配有A、B、C三台设备，其优先顺序按A®B®C降序排列，为改变中断处理次序，它们的中断屏蔽字设置如下：
设备
屏蔽字
A
111
B
010
C
011
   请按下图所示时间轴给出的设备请求中断的时刻，画出CPU执行程序的轨迹。设A、B、C中断服务程序的执行时间均为20m s。
解：A、B、C设备的响应优先级为A最高、B次之、C最低，处理优先级为A最高、C次之、B最低。CPU执行程序的轨迹图如下：

27. 设某机有3个中断源，其优先级按1→2→3降序排列。假设中断处理时均为τ，在下图所示的时间内共发生5次中断请求，图中①表示1级中断源发出中断请求信号，其余类推，画出CPU执行程序的轨迹。

28. 设某机有4个中断源1、2、3、4，其响应优先级按1→2→3→4降序排列现要求将中断处理次序改为4→1→3→2。根据下图给出的4个中断源的请求时刻，画出CPU执行程序的轨迹。设每个中断源的中断服务程序时间均为20µs。
