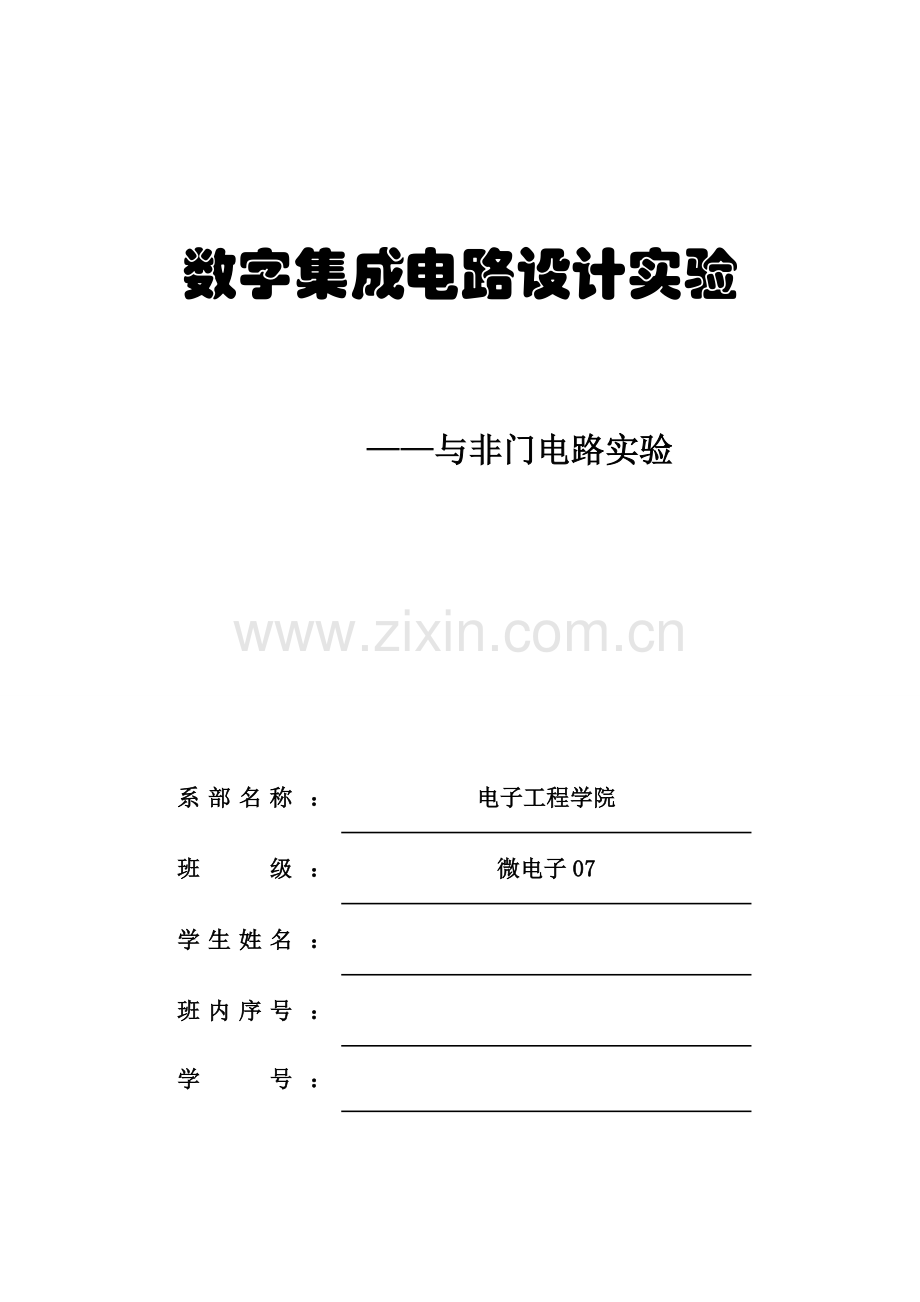

数字集成电路设计实验报告

数字集成电路设计实验

——与非门电路实验

系部名称
：
电子工程学院
班 级
：
微电子07
学生姓名
：

班内序号
：

学号
：

一、S-EDIT原理图绘制：

二、T-SPICE：
2.1程序：
* SPICE netlist written by S-Edit Win32 7.03
* Written on Nov 19, 2010 at 11:38:41

* Waveform probing commands
.probe
.options probefilename="yufei_gate.dat"
+ probesdbfile="D:\Tanner\tanner\S-Edit\yufei_gate.sdb"
+ probetopmodule="Module0"

* Main circuit: Module0
v1 A Gnd 5.0
v2 B Gnd 5.0
v3 Vdd Gnd 5.0
M4 output B N6 Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u
M5 N6 A Gnd Gnd NMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u
M6 output A Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u
M7 output B Vdd Vdd PMOS L=2u W=22u AD=66p PD=24u AS=66p PS=24u

.dc lin source v1 0 5 0.1 sweep lin source v2 0 5 1
.include "D:\Tanner\tanner\TSpice70\models\ml2_125.md"
.print dc v(A) v(B) v(output)
* End of main circuit: Module0

2.2仿真报告:

三、T-SPICE仿真结果
3.1瞬态分析：

3.2直流分析：
