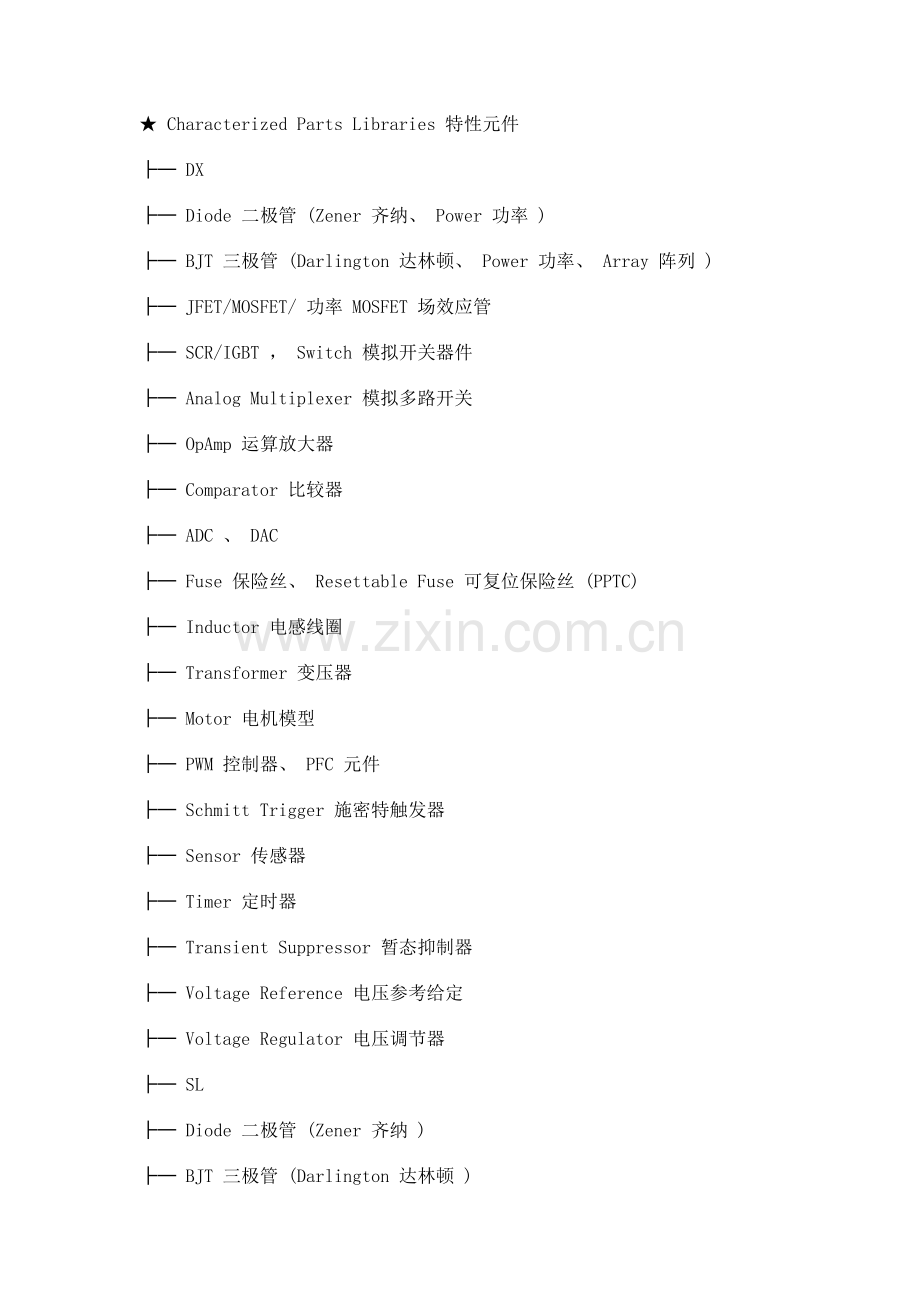

★ Characterized Parts Libraries 特性元件 ├─ DX ├─ Diode 二极管 (Zener 齐纳、 Power 功率 ) ├─ BJT 三极管 (Darlington 达林顿、 Power 功率、 Array 阵列 ) ├─ JFET/MOSFET/ 功率 MOSFET 场效应管 ├─ SCR/IGBT ， Switch 模拟开关器件 ├─ Analog Multiplexer 模拟多路开关 ├─ OpAmp 运算放大器 ├─ Comparator 比较器 ├─ ADC 、 DAC ├─ Fuse 保险丝、 Resettable Fuse 可复位保险丝 (PPTC) ├─ Inductor 电感线圈 ├─ Transformer 变压器 ├─ Motor 电机模型 ├─ PWM 控制器、 PFC 元件 ├─ Schmitt Trigger 施密特触发器 ├─ Sensor 传感器 ├─ Timer 定时器 ├─ Transient Suppressor 暂态抑制器 ├─ Voltage Reference 电压参考给定 ├─ Voltage Regulator 电压调节器 ├─ SL ├─ Diode 二极管 (Zener 齐纳 ) ├─ BJT 三极管 (Darlington 达林顿 ) ├─ JFET/ 电力 MOSFET 场效应管 ├─ SCR/IGBT ， Switch 模拟开关器件 ├─ OpAmp 运算放大器 ├─ Comparator 比较器 =============================================================== ★ Integrated Circuit 集成电路 IC ├─ Wire&Cable 导线和线缆 ( 导线、线缆、传输线 ) ├─ DSP Building Block:DSP 数字信号处理单元 ( 和采样离散控制单元一样 ) ├─ Data Conversion 数据转换单元 ├─ ADC 、 DAC ├─ Data Acquisition System 数据获取元件 ├─ Sample&Hold Amplifier 采样 - 保持放大器 ├─ Sample Data Conversion Block 采样数据转换单元 ( 和采样离散控制单元类似 ) ├─ Digital Block 数字电路单元 ├─ Digital Source 置位信号源 ├─ Gate 门电路 ├─ Comparator 比较器 ├─ Multiplexer:MUX 数据选择器 ├─ Demultiplexer:DeMUX 数据分配器 ├─ Flip-Flop&Latch:FF 双稳态触发器、锁存器 ├─ Counter 计数器 ├─ Register 寄存器 Logic Clock 逻辑时钟 BJT,Logic Case,Transistor Switch 开关 Adder,Full 1 bit 加法器 Buffer 缓冲器 (Logic 逻辑、 Tri-State 三态 ) PWM 输出 ├─ Power&Ground 直流电源和接地 ├─ Electrical Source 交流信号源 ├─ Voltage Source 电压源 (Controlled 受控 ) ├─ Current Source 电流源 (Controlled 受控 ) ├─ Passive Element 无源器件 ├─ Capacitor 电容 ├─ Inductor&Coupling 电感线圈、耦合变压器 ├─ Resistor 电阻 Piecewise Linear Conductance 分段线性电导 Short 短接线 ├─ Semiconductor Device 半导体器件 ├─ Diode 二极管 (Zener 齐纳 ) ├─ BJT 三极管 (Power 功率 ) ├─ JFET/MOSFET 场效应管 (Power 功率 ) ├─ Thyristor 晶闸管 /IGBT 开关管 ├─ OpAmp 运算放大器 ├─ Transmission Line 传输线 ├─ Voltage Comparator 电压比较器 ├─ Voltage Controlled Oscillator 压控振荡器 =============================================================== ★★ Power System 电力系统 ( 基本就是 MAST Parts Library 中的 Electronic 、再加上 Schmatic Design 、 Source Power Ground 、 Thermal Devices) ├─ Behavioral Compensastor 行为补偿单元 ├─ Control System 控制系统 ├─ Data Conversion 数据转换单元 ├─ Digital Block 数字电路单元 ├─ Electrical 电路单元 ├─ Electro-Mechanical 机 - 电系统 ├─ Functional Element 功能单元 ├─ Instrument 仪器 ├─ Graphical Modeling 图形化建模 ├─ Interface Model 变量接口模块 ├─ Source,Power&Ground 交流信号源，直流电源和接地 ├─ Passive Element 无源元件 ├─ Semiconductor Device 半导体器件 ├─ OpAmp 运算放大器 ├─ Voltage Comparator 电压比较器 ├─ Voltage Regulator 电压调节器 ├─ PWM Control:PWM 控制器 ├─ Thermal Device 发热元件 ├─ Schematic Design 原理图设计 =============================================================== ★ Control System 控制系统 ├─ Continuous Control Block 连续控制单元 ├─ Control System Source 控制信号源 ├─ Signal Combiner 信号综合点 ├─ Function 数学函数 (+-*/ 算术运算、舍入函数、三角函数 ) ├─ Derivative 微分器、 Integrator 积分器 ├─ Nonlinear 非线性函数 ├─ Relational Operator 关系运算符 Biquadratic Filter 双二次滤波器 DC Motor w/Var Output 直流电机 w/Var 输出 Gain 增益 P Proportional-Integral:PI 控制器传递函数 (Rational Polynomial 有理多项式 /Zero_Pole 零极点形式 ) State Space 状态空间表达式 Lag 滞后 /Lead-Lag 超前 - 滞后环节 ├─ Digital Logic Block 逻辑运算单元 ├─ AND(NAND),OR(NOR),NOT,XOR(XNOR) 逻辑运算 ├─ Interface Model 变量接口模块 ├─ Technology 物理量 <->var,var<->Z ├─ Sampled Data Control Block 采样离散控制单元 (Z 域 ) ├─ Z Domain Source:Z 域信号源 ├─ Algebraic:Z 域算术运算 ├─ Linear Combination 线性综合点 ├─ Adder 加法器、 Subtractor 减法器、 Multiplier 乘法器 ├─ Amplifier 放大器 ├─ Comparator 比较器 ├─ Modulator 调制器、 Delta Modulator 三角调制器 ├─ Differentiator 微分器、 Integrator 积分器 ├─ Interface 接口模块 (var<->Z)(SDS) ├─ Rational Polynomial 有理多项式 ├─ Miscellaneous 杂项 ├─ ADC 、 DAC ├─ Counter 计数器 ├─ Integral Decimation ├─ RMS Voltage 输入电压方均根 rms( 即有效值 eff) ├─ Sinc Singal:Sinc 信号 ├─ State Delay 延迟器 =============================================================== ★★ MAST Parts Library MAST 元件 ├─ Control System 控制系统 ( 基本是从 Control System 中抽取的常用单元 ) ├─ Continuous System 连续控制单元 ├─ Digital Logic Block 逻辑运算单元 ├─ Interface Model 变量接口模块 ├─ Sampled Data Control Block 采样离散控制单元 ├─ Electrical 电路单元 (Electrical 电路单元和独立的 Power System 电力系统并无重复 ) ├─ Wire&Cable 导线和线缆 (Wire 导线、 Cable 线缆、 Transmission Line 传输线 ) ├─ Circuit Protection Device 电路保护装置 (Fuse 保险熔丝、 Resettable Fuse 可复位保险 (PPTC)) ├─ Energy Source&Stroage 能量来源和存储装置 (Battery 电池 (Lead-Acid 铅酸 Li-ion 锂离子 ) 、 Fuel Cell 燃料电池、 SuperCapacitor 超大电容 ) ├─ Switch&Relay 开关和继电器 ├─ Simple Switch 简单开关 ├─ Multi Pole or Throw Switch 多刀 / 多掷开关 ├─ Switch Driver 开关驱动器 ├─ Relay 继电器 ├─ Electro-Mechanical 机 - 电系统 ├─ Alternator 交流发电机 ├─ Generator 直流发电机 ├─ Motor 直流、交流电动机模型 ├─ Motor Control Component 电机控制部件 ├─ Motor Driver 电机驱动器 ├─ Motor 电机部件 ├─ Solenoid Building Block 螺线管 ├─ Damper 阻尼器 ├─ Electromagnet 电磁铁 ├─ Winding 线圈、绕组 ├─ Magnetic Core 磁芯 ├─ Magnetic Actuator 励磁器 ├─ Mass 重物 ├─ Spring 弹簧 ├─ Stop 制动 ├─ Switch&Relay 开关和继电器 ├─ Simple Switch 简单开关 ├─ Multi Pole or Throw Switch 多刀 / 多掷开关 ├─ Switch Driver 开关驱动器 ├─ Relay 继电器 ├─ Electronic 电子系统 ( 除了行为补偿单元是 Power System 中的外，其他都是从 Integrated Circuit 中抽取的常用单元 ) ├─ Behavioral Compensator 行为补偿器 ├─ Wire&Cable 导线和线缆 (Wire 导线、 Cable 线缆、 Transmission Line 传输线 ) ├─ DSP Building Block:DSP 数字信号处理单元 ├─ Data Conversion 数据转换单元 ├─ Digital Block 数字电路单元 ├─ Electrical Source 交流信号源 ├─ Voltage Source 电压源 (Controlled 受控 ) ├─ Current Source 电流源 (Controlled 受控 ) ├─ Functional Element 功能单元 ├─ Power Device 功率元件 ├─ Voltage Controlled Oscillator 压控振荡器 DC/DC Convertor:DC/DC 变换器 Three Phase Voltage Source 三相电压源 Voltage Gain 电压增益、 Voltage Summer 加法器、 Voltage Subtractor/Difference 减法 / 差分器、 Voltage Multiplier 乘法器 Selector Switch 选择开关 Constant Power Load 恒定功率负载 Resistor 电阻 Ideal 3-pin HyperModel: 理想 3 端 HyperModel Ramp Oscillator 斜坡振荡器 ├─ Ideal Functional Element 理想功能单元 ├─ Pole&Zero 零极点模型 ├─ Switch 理想开关 ├─ Two Port Block 双口网络 ├─ Voltage Controlled Oscillator 压控振荡器 Delay,Ideal 理想电压延迟 Diode,Ideal 理想二极管 MOSFET,P Ideal/N Ideal 理想 P/N MOSFET 场效应管 SCR,with logic gate 理想 SCR 、 Switch 开关、 Power Semiconductor 功率半导体 OpAmp,Ideal 理想 OpAmp 运算放大器 PWM Averaged Continuous,Ideal Logic Out: 理想 PWM 控制器 Sample and Hold,Ideal 理想采样 - 保持器 Short 理想短接线 Transcapacitor,Linear Voltage Clamp 理想电压箝位 Voltage Gain 理想电压增益、 Voltage Summer 加法器、 Voltage Subtractor/Difference 减法 / 差分器、 Voltage Multiplier 乘法器 ├─ Instrument 仪器 ├─ Detection 检测仪器 ├─ Voltage Limit 电压限幅、 Current Limit 电流限幅 ├─ Var Limit:var 限幅 ├─ Measurement 测量仪器 ├─ Frequency 频率 (Frequency Capture Time 频率捕获时间、 Rise/Fall Time 上升 / 下降时间、 Period 周期、 Duty Cycle 占空比、 Jitter 抖动 ) ├─ Peak 峰值、 Average 平均值、 RMS 均方根 ├─ Interface 变量接口单元 (Electrical 电量 <->var) ├─ Power&Ground 直流电源和接地 ├─ Passive Element 无源元件 ├─ Semiconductor Device 半导体器件 ├─ OpAmp 运算放大器 ├─ Voltage Comparator 电压比较器 ├─ Voltage Regulator 电压调节器 ├─ PWM Control:PWM 控制器 ├─ Graphical Modeling 图形化建模 ├─ Analog Model Synthesis 模拟系统模型 ( 从 PlotFile) ├─ Electrical Modeling 电路系统模型 ├─ Control Modeling 控制模型 (S 域、频域 ) ├─ Z Domain Modeling:Z 域模型 ├─ Interface Model 变量接口单元 (Technology 物理量 <->var ， var<->Z 域 ) ├─ Interface,Micro-Controller 数据接口微控制器 (SMCI) ├─ Address I/O Port 地址 IO 端口、 Data I/O Port 数据 IO 端口 ├─ Analog Input 模拟量输入端口、 PWM Output:PWM 数字量输出端口 ├─ Serial I/O Port 串行 IO 端口、 BUS Control Port 总线控制端口 ├─ Magnetic 磁路元件 ├─ Inductor&Coupling 电感线圈、耦合变压器 ├─ Meterial Compoent 磁材料 ├─ Magnetic Source 磁源 Magnetic Core 磁芯 Magnetic Actuator 励磁器 Magnetic Short 磁短接线 Winding 绕组 ├─ Schematic Design 原理图设计 ├─ Border 页面边界 ├─ Connector 页间连接点 ├─直流电源和接地 ├─ SamePage/OffPage 同层 ( 小模块 , 即 Symbol) 输入输出连接点， Hierarchical 下层 ( 大模块 , 即 Hierarchy Symbol) 输入输出连接点 Saber Include File Saber 头文件元件 ( 全局变量 ) ├─检测 Sensor 传感器、 Transducer 变送器 ├─ Source 交流信号源、 Power 直流电源和 Ground 接地 ├─ Thermal Device 发热元件
