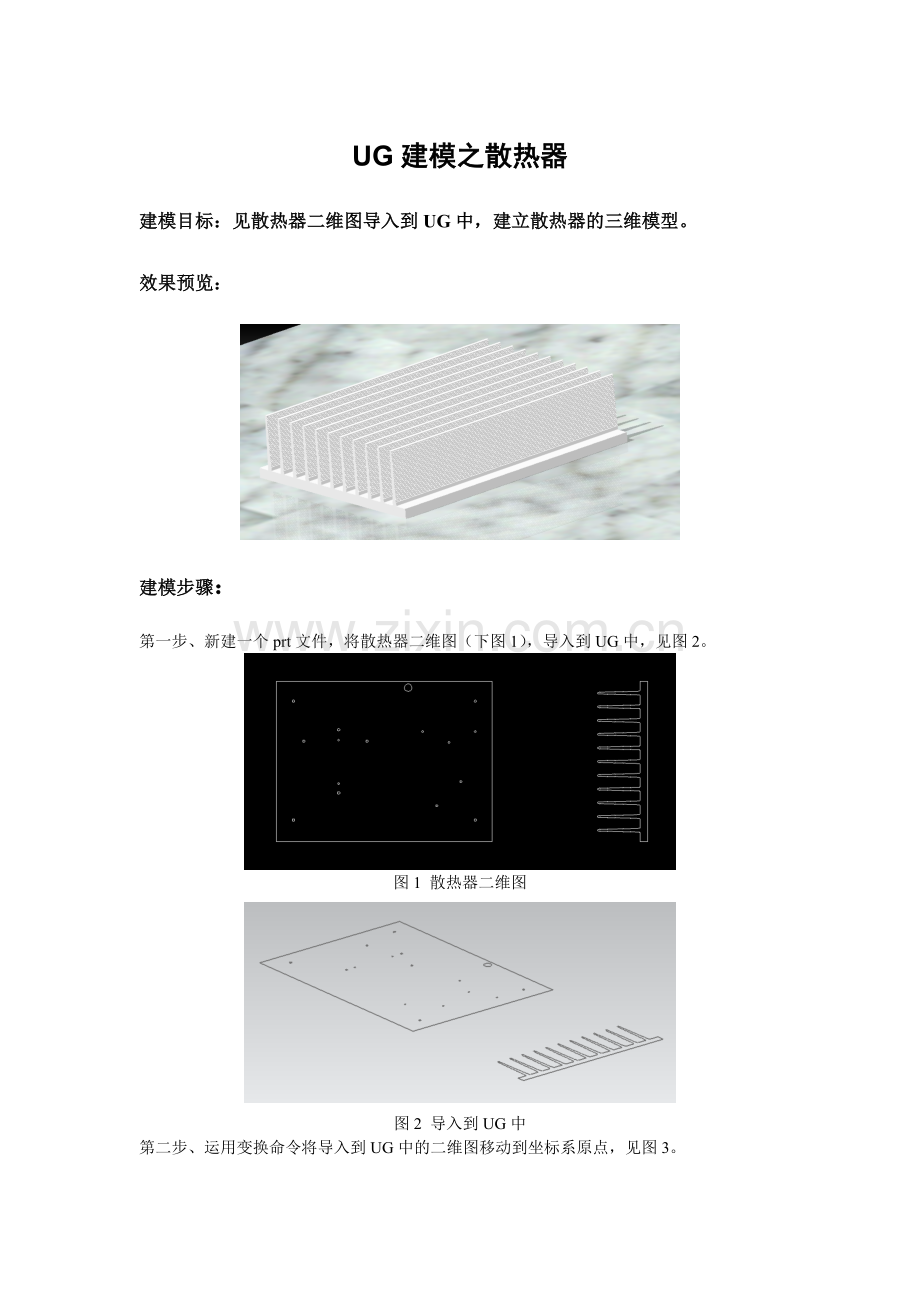

UG建模之散热器
建模目标：见散热器二维图导入到UG中，建立散热器的三维模型。
效果预览：

建模步骤：
第一步、新建一个prt文件，将散热器二维图（下图1），导入到UG中，见图2。

图1 散热器二维图

图2 导入到UG中
第二步、运用变换命令将导入到UG中的二维图移动到坐标系原点，见图3。

图3 移至坐标原点
第三步、再次运用变换命令将右边视图旋转90°，见图4。

图4 将右边视图旋转90°
第四步、将矩形沿着Z轴拉伸，拉伸距离为5.3，见图5。

图5 拉伸
第五步、运用直线命令建立辅助线，见图6。

图6 建立辅助线
第六步、将上步用辅助线连接起来的连接曲线进行拉伸，方向为X轴反方向，拉伸距离为300，见图7。

图7 拉伸连接曲线
第七步、运用修剪体命令对上步的拉伸体进行修剪，见图8。

图8 修剪效果
第八步、再次运用修剪体命令修剪散热片的另一端，见图9。

图9 修剪效果
第九步、运用建立第一个散热片的方法建立其余散热片，见图10。

图10 散热片整体效果
第十步、将二维图中的圆圈进行拉伸，拉伸距离为10，与散热器底部求差，见图11。

图12 建立圆孔
第十一步、将多余曲线隐藏，并对散热器进行渲染，见图13。

图13 最终效果
