线路常用材料.doc

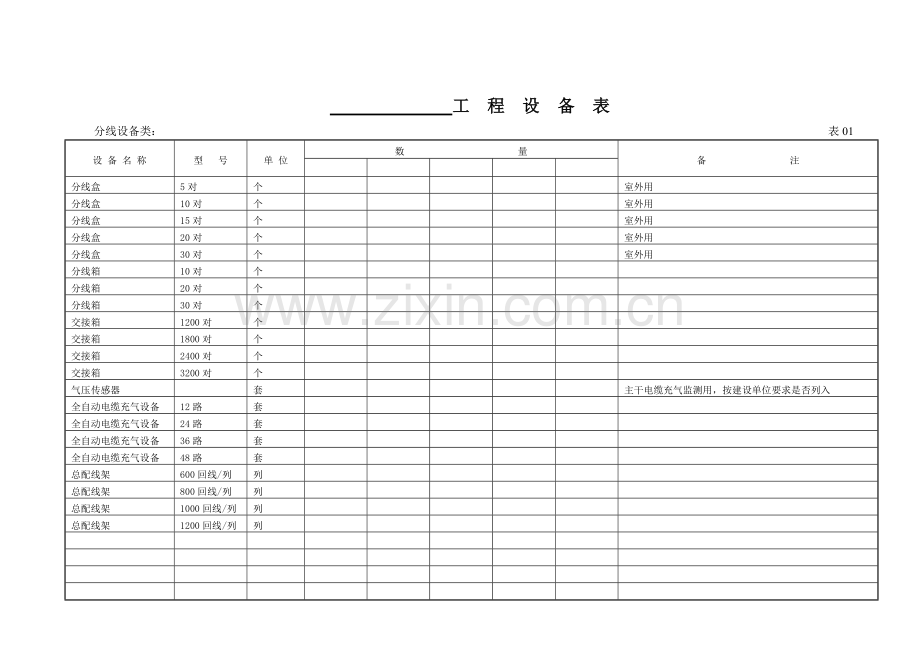

工 程 设 备 表
分线设备类： 表01
设 备 名 称
型 号
单 位
数 量
备 注

分线盒
5对
个

室外用
分线盒
10对
个

室外用
分线盒
15对
个

室外用
分线盒
20对
个

室外用
分线盒
30对
个

室外用
分线箱
10对
个

分线箱
20对
个

分线箱
30对
个

交接箱
1200对
个

交接箱
1800对
个

交接箱
2400对
个

交接箱
3200对
个

气压传感器

套

主干电缆充气监测用，按建设单位要求是否列入
全自动电缆充气设备
12路
套

全自动电缆充气设备
24路
套

全自动电缆充气设备
36路
套

全自动电缆充气设备
48路
套

总配线架
600回线/列
列

总配线架
800回线/列
列

总配线架
1000回线/列
列

总配线架
1200回线/列
列

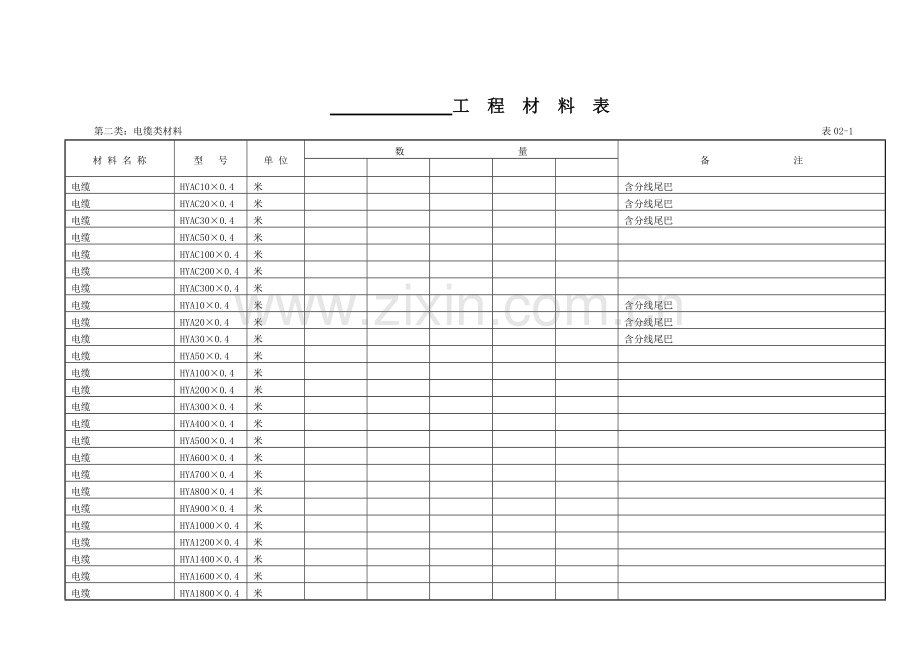

工 程 材 料 表
第二类：电缆类材料 表02-1
材 料 名 称
型 号
单 位
数 量
备 注

电缆
HYAC10×0.4
米

含分线尾巴
电缆
HYAC20×0.4
米

含分线尾巴
电缆
HYAC30×0.4
米

含分线尾巴
电缆
HYAC50×0.4
米

电缆
HYAC100×0.4
米

电缆
HYAC200×0.4
米

电缆
HYAC300×0.4
米

电缆
HYA10×0.4
米

含分线尾巴
电缆
HYA20×0.4
米

含分线尾巴
电缆
HYA30×0.4
米

含分线尾巴
电缆
HYA50×0.4
米

电缆
HYA100×0.4
米

电缆
HYA200×0.4
米

电缆
HYA300×0.4
米

电缆
HYA400×0.4
米

电缆
HYA500×0.4
米

电缆
HYA600×0.4
米

电缆
HYA700×0.4
米

电缆
HYA800×0.4
米

电缆
HYA900×0.4
米

电缆
HYA1000×0.4
米

电缆
HYA1200×0.4
米

电缆
HYA1400×0.4
米

电缆
HYA1600×0.4
米

电缆
HYA1800×0.4
米

工 程 材 料 表
第二类：电缆类材料 表02-2
材 料 名 称
型 号
单 位
数 量
备 注

电缆
HYA2000×0.4
米

电缆
HYA2400×0.4
米

阻燃电缆
HPVVZ100×0.4
米

成端上MDF用
阻燃电缆
HPVVZ200×0.4
米

成端上MDF用
阻燃电缆
HPVVZ300×0.4
米

成端上MDF用
阻燃电缆
HPVVZ400×0.4
米

成端上MDF用
阻燃电缆
HPVVZ500×0.4
米

成端上MDF用
阻燃电缆
HPVVZ600×0.4
米

成端上MDF用
阻燃电缆
HPVVZ700×0.4
米

成端上MDF用
阻燃电缆
HPVVZ800×0.4
米

成端上MDF用
阻燃电缆
HPVVZ900×0.4
米

成端上MDF用
阻燃电缆
HPVVZ1000×0.4
米

成端上MDF用
阻燃电缆
HPVVZ1200×0.4
米

成端上MDF用
铁芯皮线

米

绑扎用，每个区200米，乡镇一个点最多给400米。另考虑移装分线设备用户改接用量。北海、钦州地区不用。
铜芯皮线

米

北海、钦州地区用，绑扎用，每个区200米。另考虑移装分线设备用户改接用量。

注：电缆订货长度=管道电缆测量长度X1.015+架空、墙壁电缆测量长度X1.01+管道电缆人孔预留1/个+引上电缆8/条+交接箱成端尾巴5/条+分线箱（合）尾巴5/条+局内成端+电缆接头重叠损耗1/端。

工 程 材 料 表
第三类：铁件及其他类材料 表03-1
材 料 名 称
型 号
单 位
数 量
备 注

中间支架

个

墙上HYAC及墙吊HYA中间固定，1/10-15m
终端支架

个

终端或转弯用，中间支架总量X40%
拉 攀

个

墙上HYAC断开时用，程式改变时，由配线图统计
膨 胀 钉
8×100
个

墙上分线盒用，3/个
膨 胀 钉
12×100
个

墙上铁件用，（中间、终端、拉攀总数）X2
拉线衬环
三股
个

HYAC用，终端+拉攀X2+假拉；拉线7/2.2及墙拉7/2.2 2/条
拉线衬环
五股
个

拉线（7/2.6、3.0）及墙拉7/2.6 2/条，高桩拉（7/2.6、3.0）4/条，吊板拉2/条
U型卡子
6#
个

墙上HYAC缆用，终端X2+拉攀X4+假拉X2，墙吊电缆HYA14/百米
U型卡子
8#
个

7/2.2拉线 6/条 墙拉7/2.2 6/条
U型卡子
10#
个

7/2.6拉线及吊板拉、墙拉7/2.6 6/条，7/2.6高桩拉8/条
U型卡子
12#
个

7/3.0拉线8/条，7/3.0高桩拉12/条
双曲槽夹板

个

HYAC配中间支架用，同中间支架数
吊线抱箍
D144
套

架空HYA、HYAC缆用，由路由图逐杆统计，得到总量，再根据电杆梢径及安装位置选用

吊线抱箍
D154
套

吊线抱箍
D164
套

三眼单槽夹板

个

配套吊线抱箍用，同吊线抱箍数
拉线抱箍
D144
套

总量=假拉+撑杆1/根+拉线（7/2.2、2.6、3.0）1/条+高桩拉（7/2.6、3.0）2/条+吊板拉2/条+墙拉（7/2.2、2.6）1/条。根据电杆梢径及安装位置选用
拉线抱箍
D154
套

拉线抱箍
D164
套

上杆抱箍
D184
套

H杆交接箱，分线箱电杆用2/根
上杆抱箍
D204
套

H杆交接箱，分线箱电杆用2/根

工 程 材 料 表
第三类：铁件及其他类材料 表03-2
材 料 名 称
型 号
单 位
数 量
备 注

上杆抱箍
D224
套

H杆交接箱，分线箱电杆用2/根
拉线地锚
1800×Ф16
条

角杆用，吊板拉1/条，拉线（7/2.2、2.6、3.0）1/条，高桩拉（7/2.6、3.0）1/条
拉线地锚
2100×Ф16
条

顶头拉用，拉线（7/2.6、3.0）1/条[南宁地区用2100×Ф16]
钢地锚

条

墙拉（7/2.2、2.6）1/条
三眼双槽夹板

块

架空电缆HYAC 11/km，吊线11/km
地 线 棒
Ф16×1500
根

交接箱、分线箱用，交接箱2/个，分线箱1/个
地 线 夹

付

交接箱、分线箱用，交接箱2/个，分线箱1/个
U型抱箍
R=95，B=165
套

分线箱用，同分线箱数
钢 绞 线
7/2.2
公斤

7/2.2墙拉2.8/条，7/2.2拉线3.1/条，墙吊HYA缆23/百米，7/2.2吊线222/km，HYAC架空电缆2.5/km
钢 绞 线
7/2.6
公斤

7/2.6吊线323/km， 7/2.6拉线4.5/条，7/2.6高桩拉8/条，7/2.6吊板拉8/条，7/2.6墙拉4.2/条
钢 绞 线
7/3.0
公斤

7/3.0吊线431/km， 7/3.0拉线6/条，7/3.0高桩拉11/条
电缆托板
三式
块

管道电缆35.35/km
铁 线
Ф1.5
公斤

墙吊HYA 0.1/百米,管道电缆3/km，HYAC空缆0.7/km，HYA空缆0.6/km（100对以下），HYA空缆1.0/km（100对以上），吊线0.1/ km，拉线（7/2.2 ）0.02/条，拉线（7/2.6、3.0）及墙拉（7/2.2、2.6）0.04/条，高桩拉（7/2.6、3.0）0.08/条，7/2.6吊板拉0.04/条，引上电缆0.1/条
铁 线
Ф2.0
公斤

HYAC空缆1.0/km
铁 线
Ф3.0
公斤

吊线7/2.2 1/km、7/2.6 1.5/km、7/3.0 2/km，拉线（7/2.2）0.6/条，拉线（7/2.6、3.0）0.8/条，高桩拉（7/2.6、3.0）1.2/条，吊板拉0.6/条，墙拉（7/2.2、2.6）0.4/条
铁 线
Ф4.0
公斤

分线箱0.6/个，管道电缆50/km，电杆地线拉线式0.25/条、直埋式1.5/条、延伸式2.0/条，撑杆1/根，拉线（7/2.2、2.6、3.0）、墙拉（7/2.2、2.6）、吊板拉（7/2.6、3.0）0.5/条，高桩拉（7/2.6、3.0）1/条，架设吊线2/条，交接箱2/个

工 程 材 料 表
第三类：铁件及其他类材料 表03-3
材 料 名 称
型 号
单 位
数 量
备 注

钢 管
Ф50
米

引上钢管3米／条、300以下用
钢 管
Ф80
米

顶管及铺钢管、引上钢管3米/条、300以上用
电缆挂钩
25mm
个

架空HYA及墙吊HYA 10-20对，2.06只/米
电缆挂钩
35mm
个

架空HYA及墙吊HYA 30-50对，2.06只/米
电缆挂钩
45mm
个

架空HYA及墙吊HYA 100对，2.06只/米
电缆挂钩
55mm
个

架空HYA及墙吊HYA 200-300对，2.06只/米
电缆挂钩
65mm
个

架空HYA及墙吊HYA 400以上，2.06只/米
气堵树脂
GU-2
套

气闭用，RSD100-300 1/个，RSD500-800 2/个，RSD1200 3/个，分线尾巴1/10个
发泡剂
GU－3
套

堵箱底及引上，交接箱3/个，引上1/条
胶布

卷

综合用平均30卷/区
绝缘扎带

卷

交接箱（局端）成端尾巴100-200 2/条，300-500对3/条
交接箱站台
双面
套

架空交接箱1/个
乙式托架

条

基座人孔用4/个
托架穿钉

付

基座人孔用，基座8/个
交接箱接线排

块

扩容电缆旧交接箱缺端子板时考虑
钢筋
Ф6
Kg

基座人孔用1.5/个
硝胺炸药

Kg

软石立杆0.3/根，软石拉线（7/2.2、2.6）0.7/条
火雷管（金属壳）

个

软石立杆1/根，软石拉线（7/2.2、2.6）2/条
导火索

m

软石立杆1/根，软石拉线（7/2.2、2.6）2/条
四线钢线担

根

吊板拉2/条
穿钉
M12X100
根

吊板拉3/条
钢管卡子

个

引上墙壁钢管用，2/条
分线箱托板

块

分线箱用（现已不用，不给）
输气管
Ф10
米

局端主干电缆气门连接充气机用

工 程 材 料 表
第三类：铁件及其他类材料 表03-4
材 料 名 称
型 号
单 位
数 量
备 注

Sk2手孔盖

套

基座人孔1/个

注：1、TX3-200辅吊为特殊装置、材料根据图纸另计。
2、TX4-146～150属整修内容，材料根据工程情况另计。

工 程 材 料 表
第四类：塑料类材料 表04-1
材 料 名 称
型 号
单 位
数 量
备 注

双色跳线

米

交接箱200/百对用户，MDF500/百对用户
屏 蔽 线
一字型
条

4分支用，为小、中、大号分支卡数之和，分线盒（箱），交接箱、局端各1/条，。分线盒现不给。
分 支 卡
小号
个

100对以下
分 支 卡
中号
个

200－300对
分 支 卡
大号
个

400对以上
塑 料 管
Ф90
米

埋管保护、为电缆沟长度（敷设单根时）
塑料管接头
Ф90
个

接管用、1/6m
胶 水

公斤

接管用、1/40个接头
三线交叉保护管

米

三线交叉保护用2/处
接 线 子
防潮双刀KT2
只

芯线接续及改接用，204/百对
模 块
防潮直接MS2
块

芯线接续及改接用，4.04/百对
模 块
防潮复接MS2
块

新、旧主干电缆复接割接用4.04/百对
塑料卡子
10#
只

钉固HYA10墙缆用，HYAC10墙缆拐弯、升高用，1/0.3m
塑料卡子
12#
只

钉固HYA20墙缆用，HYAC20墙缆拐弯、升高用，1/0.3m
塑料卡子
14#
只

钉固HYA30墙缆用，HYAC30墙缆拐弯、升高用，1/0.3m
塑料卡子
16#
只

钉固HYA50墙缆用，HYAC50墙缆拐弯、升高用，1/0.3m
塑料卡子
20#
只

钉固HYA100墙缆用，HYAC100墙缆拐弯、升高用，1/0.3m
气门RSQ
30／15
套

50－200用
气门RSQ
40／18
套

300－400用
气门RSQ
50／25
套

500－700用
气门RSQ
60／30
套

800－1200用
气门RSQ
70／35
套

1400－1800用
气门RSQ
80／45
套

2000－2400用
堵塞RSD
100
套

配缆10－100用
堵塞RSD
200
套

配线150－200用

工 程 材 料 表
第四类：塑料类材料 表04-2
材 料 名 称
型 号
单 位
数 量
备 注

堵塞RSD
300
套

配缆300用
堵塞RSD
500
套

配缆400－500用
堵塞RSD
800
套

配缆600－1200用
堵塞RSJD
100
套

主干100用
堵塞RSJD
200
套

主干200用
堵塞RSJD
300
套

主干300用
堵塞RSJD
500
套

主干400-500用
堵塞RSJD
800
套

主干600-1200用
尾巴套管RSYV(
18／9－450
套

10－20分线盒（箱）4个盒（箱）给一套
尾巴套管RSYV
23／12－210
套

30分线盒（箱）
套管RSBAF
43／8－200
套

10－20
套管RSBAF
43／8－350
套

30－100
套管RSBAF
62／15－350
套

200
套管RSBAF
62／15－500
套

300－400
套管RSBAF
75／25－500
套

500－600
套管XAGA1000
62／15－500
套

100－400主干接头用
套管XAGA1000
92／30－500
套

500－700主干接头用
套管XAGA1000
122／38－500
套

800－1000主干接头用
套管XAGA1000
160／55－500
套

1200－1800主干接头用
套管XAGA1000
200／65－500
套

2000－2400主干接头用
端帽RSM
22／8
套

10－50封头用，管道电缆5/km
端帽RSM
32／11
套

100－200封头用，管道电缆5/km
端帽RSM
42／15
套

300－400封头用，管道电缆5/km
端帽RSM
56／22
套

500－600封头用，管道电缆5/km
端帽RSM
76／27
套

700－1600封头用，管道电缆5/km
端帽RSM
90／30
套

≥1800封头用，管道电缆5/km
气门端帽RSMQ
22／8
套

10-50封头用，管道电缆5/km

工 程 材 料 表
第四类：塑料类材料 表04-3
材 料 名 称
型 号
单 位
数 量
备 注

气门端帽RSMQ
32／11
套

100-200封头用，管道电缆5/km
气门端帽RSMQ
42／15
套

300-400封头用，管道电缆5/km
气门端帽RSMQ
56／22
套

500-600封头用，管道电缆5/km
气门端帽RSMQ
76／27
套

700-1600封头用，管道电缆5/km
气门端帽RSMQ
90／30
套

≥1800封头用，管道电缆5/km
架空护套
TC-ALL-214T
套

50对以下
架空护套
TC-ALL-220TB
套

100对
架空护套
TC-ALL-229TB
套

100-200
架空护套
TC-ALL-327TB
套

200-400
架空护套
TC-ALL-429TB
套

500以上

工 程 材 料 表
第五类：水泥制品 表05
材 料 名 称
型 号
单 位
数 量
备 注

电 杆
6M×13cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
7M×15cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
7.5M×15cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
8M×15cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
8.5M×15cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
9M×15cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
10M×15cm
根

含新立、更换、撑杆、高桩拉、H杆
电 杆
12M×17cm
根

含新立、更换、撑杆、高桩拉、H杆
水泥拉线盘
600×400×150
个

配套拉线地锚用，拉线（7/2.6、3.0）1/条，高桩拉1/条，吊板拉1/条
水泥拉线盘
500×300×150
个

配套拉线地锚用，拉线7/2.2 1/条
水 泥

kg

增装支持物0.5/套，打楼层2/处，打人（手）孔洞5/处，石护墩150/处，基座人孔315/个，立杆0.2/根

工 程 材 料 表
第0类：地方材料 表06
材 料 名 称
型 号
单 位
数 量
备 注

砖

块

基座人孔661/个
中 砂

立方米

基座人孔0.86/个，石护墩0.6/处，
卵 石
0.5-3.2cm
立方米

基座人孔0.71/个
毛 石

立方米

石护墩1.74/处

工 程 建 设 其 它 费 用 表（表 五）
表07
费 用 名 称
各 工 程 费 用
备 注

数量
单价
数量
单价
数量
单价
数量
单价
数量
单价
建设用地及综合赔补费

破路及其他
研究实验费

勘察设计费

按设计收费定额计算
生产准备费

供电贴费

施工队伍调遣费

(1)技工调遣费

(2)成建制普工调遣费

大型施工机械调遣费

定额编制管理费

建设期投资贷款利息

建设单位管理费

工程质量监督费

通信工程建设监理费

运土费

按实际情况估列
制作、安装上线铁架工、料费

按实际情况估列
其他费用
