变电站后台验收规范
下面以艾丁变、许继CBZ8000变电站自动化系统为例：

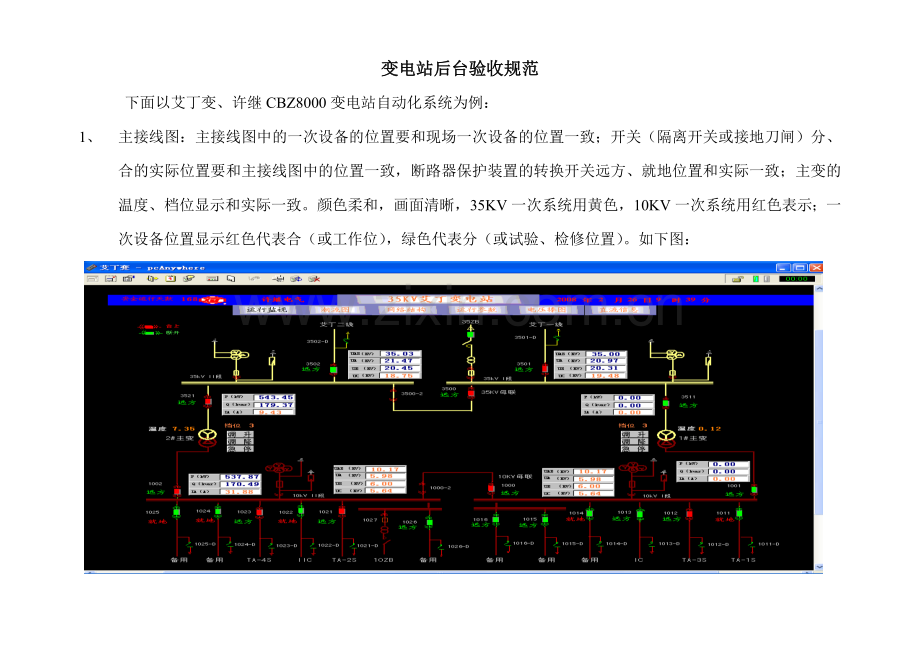

1、 主接线图：主接线图中的一次设备的位置要和现场一次设备的位置一致；开关（隔离开关或接地刀闸）分、合的实际位置要和主接线图中的位置一致，断路器保护装置的转换开关远方、就地位置和实际一致；主变的温度、档位显示和实际一致。颜色柔和，画面清晰，35KV一次系统用黄色，10KV一次系统用红色表示；一次设备位置显示红色代表合（或工作位），绿色代表分（或试验、检修位置）。如下图：

2、分画面：
颜色柔和，画面清晰，35KV一次系统用黄色，10KV一次系统用红色表示；一次设备位置显示红色代表合（或工作位），绿色代表分（或试验、检修位置）。硬压板显示和实际位置一致，模拟量显示准确。

3、 潮流图：
颜色柔和，画面清晰，35KV一次系统用黄色，10KV一次系统用红色表示；一次设备位置显示红色代表合（或工作位），绿色代表分（或试验、检修位置）。硬压板显示和实际位置一致，各模拟量、开关量显示准确，供电侧、和受电侧用箭头明显的表示出。
、
4、 网络结构图：
网络结构图清晰、简单、一目了然；绿色代表通讯正常，红色代表通讯中断。

5、 运行参数：
用表格的形式直接标出，各模拟量显示准确，黄、绿、红分别代表了A、B、C三相。

6、 电压棒图：
显示各一次母线的相电压、线电压，且用量杯和刻度表示出，更加的形象、直观；黄、绿、红分别代表了A、B、C三相。

7、 直流信息显示：
如实的反映出控制母线电压、整流输出电压、整流输出电流、电池组电压、电池组电流实际值；并显示整个直流系统的绝缘情况

8、 实事报警：
验收时操作一次时，或将保护装置上电重启时报警信息及时报警，报警内容闪烁，如果开关变位还会伴有音响告警。

9、 历史报警：
根据需要可以快捷的调出需要的报警信息，配合历史曲线可以准确的判断出故障内容

10、 历史曲线
清晰的反映出一次设备运行时的模拟量的采样值、可以利用历史曲线进行故障判断分析。

11、 历史报表：
根据运行需要制定各种报表如：日报、月报、季报、年报等。报表中的单位要准确，

12、 继电保护工程师站：
在继电保护工程师站可以根据需要，进行软压板的投退，对系统进行修改等，我们必须掌握软压板的投退和远方对保护装置的保护定值进行修改。
