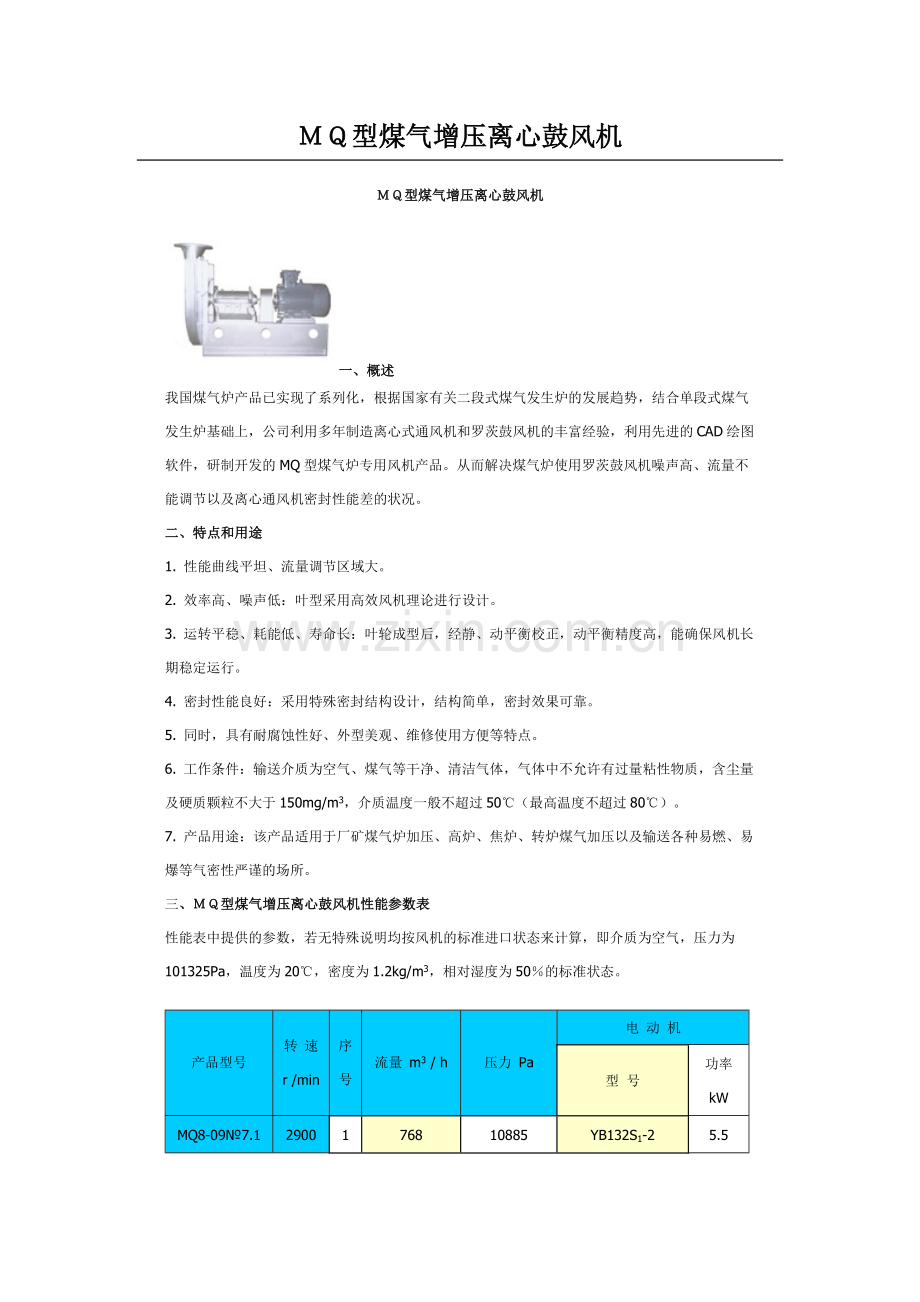

ＭＱ型煤气增压离心鼓风机
ＭＱ型煤气增压离心鼓风机
一、概述
我国煤气炉产品已实现了系列化，根据国家有关二段式煤气发生炉的发展趋势，结合单段式煤气发生炉基础上，公司利用多年制造离心式通风机和罗茨鼓风机的丰富经验，利用先进的CAD绘图软件，研制开发的MQ型煤气炉专用风机产品。从而解决煤气炉使用罗茨鼓风机噪声高、流量不能调节以及离心通风机密封性能差的状况。
二、特点和用途
1. 性能曲线平坦、流量调节区域大。
2. 效率高、噪声低：叶型采用高效风机理论进行设计。
3. 运转平稳、耗能低、寿命长：叶轮成型后，经静、动平衡校正，动平衡精度高，能确保风机长期稳定运行。
4. 密封性能良好：采用特殊密封结构设计，结构简单，密封效果可靠。
5. 同时，具有耐腐蚀性好、外型美观、维修使用方便等特点。
6. 工作条件：输送介质为空气、煤气等干净、清洁气体，气体中不允许有过量粘性物质，含尘量及硬质颗粒不大于150mg/m3，介质温度一般不超过50℃（最高温度不超过80℃）。
7. 产品用途：该产品适用于厂矿煤气炉加压、高炉、焦炉、转炉煤气加压以及输送各种易燃、易爆等气密性严谨的场所。
三、ＭＱ型煤气增压离心鼓风机性能参数表
性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标准状态。
产品型号
转 速
r /min
序号
流量 m3 / h
压力 Pa
电 动 机
型 号
功率 kW
MQ8-09№7.1D
2900
1
768
10885
YB132S1-2
5.5
2
1075
11748
YB132S2-2
7.5
3
1383～1690
11944～11974
YB160M1-2
11
4
1997～2612
11856～11248
YB160M2-2
15
MQ8-09№8D
2900
1
1110
14298
YB160M1-2
11
2
1554～1998
15357～15602
YB160M2-2
15
3
2442
15681
YB160L-2
18.5
4
2887
15495
YB180M-2
22
5
3331～3775
15181～14749
YB200L1-2
30
MQ8-09№8.5D
2900
1
1341～1877
17013～17828
YB160L-2
18.5
2
2414～2950
18347～18496
YB200L1-2
30
3
3487
18338
YB200L2-2
37
4
4023～4560
17888～17196
YB225M-2
45
MQ8-09№9D
2900
1
1591～2228
18564～19859
YB180M-2
22
2
2865
20153
YB200L1-2
30
3
3502～4138
20251～20025
YB200L2-2
37
4
4775
19643
YB225M-2
45
5
5412
19113
YB250M-2
55
MQ9-12№8D
2900
1
3019～3869
16681～17191
YB200L1-2
30
2
4718
17485
YB200L2-2
37
3
5567
17632
YB225M-2
45
4
6418～7267
17593～17436
YB250M-2
55
5
8117
17338
YB280S-2
75
MQ9-12№9D
2900
1
4326
21349
YB225M-2
45
2
5544
22006
YB250M-2
55
3
6761～7978
22379～22565
YB280S-2
75
4
9197
22516
YB280M-2
90
5
10414
22320
YB315S-2
110
6
11632
22193
YB315M1-2
132
MQ9-19№4.5D
2900
1
1174～2062
4603～4447
YB112M-2
4
2
2281～2504
4297～4112
YB132S1-2
5.5
MQ9-19№5D
2900
1
1610～1932
5697～5768
YB132S1-2
5.5
2
2254～3166
5740～5323
YB132S2-2
7.5
3
3488
5080
YB160M1-2
11
MQ9-19№5.6D
2900
1
2262
7182
YB132S2-2
7.5
2
2714～3619
7273～7109
YB160M1-2
11
3
3996～4901
6954～6400
YB160M2-2
15
MQ9-19№6.3D
2900
1
3220
9149
YB160M2-2
15
2
3865～4509
9265～9219
YB160L-2
18.5
3
5153～5690
9055～8857
YB180M-2
22
4
6334～6978
8543～8148
YB200L1-2
30
MQ9-19№7.1D
2900
1
4610～5532
11717～11868
YB200L1-2
30
2
6454～7376
11807～11596
YB200L2-2
37
3
8144～9066
11340～10935
YB225M-2
45
4
9988
10426
YB250M-2
55
MQ9-19№8D
2900
1
6594～7913
15034～15229
YB250M-2
55
2
9232～11649
15151～14546
YB280S-2
75
3
12968～14287
14021～13362
YB280M-2
90
MQ9-19№14D
1450
1
17670
11668
YB280M-4
90
2
21793
11874
YB315S-4
110
3
25916
11771
YB315M1-4
132
4
30040～34163
11464～10967
YB315M2-4
160
5
38286～42409
10457～9878
YB355M1-4
220
MQ9-19№16D
1450
1
26377～32531
15425～15700
YB355M1-4
220
2
38686
15563
YB355M2-4
250
3
44841
15151
YB355L1-4
280
4
50995
14488
YB450S1-4 (6000V)
315
5
57150～63305
13808～13035
YB450S3-4 (6000V)
400
MQ9-26№5D
2900
1
4293～6349
6035～5381
YB160M2-2
15
2
6762
5180
YB160L-2
18.5
MQ9-26№5.6D
2900
1
6032～6612
7610～7546
YB180M-2
22
2
7185～9500
7400～6527
YB200L1-2
30
MQ9-26№7.1D
2900
1
12292～14643
12427～12078
YB280S-2
75
2
15826～17009
11776～11415
YB280M-2
90
3
18177～19360
11055～10635
YB315S-2
110
MQ9-26№8D
2900
1
17584～20947
15955～15504
YB315M1-2
132
2
22640～26003
15112～14177
YB315L1-2
160
3
27696
13634
YB355M1-2
220
MQ9-26№14D
1450
1
47121～53011
12285～12109
YB355M2-4
250
2
58902～64792
11830～11508
YB450S1-4 (6000V)
315
3
70682～82463
11099～10095
YB450S3-4 (6000V)
400
MQ9-26№16D
1450
1
70339～79131
16250～16014
YB450M2-4(6000V)
500
2
89723～123090
15640～13324
YB630S1-4 (6000V)
800
四、型式和结构
　　风机制成单吸入，有顺时针和逆时针旋转二种型式。从电动机一端正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示；叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。出口角度分别为0°、90°、180°三个方向，用户可根据实际管网分布需要自行选择。
　　该型风机传动方式均为D式联轴器传动。
1. 结构：该型风机主要由机壳组、叶轮组、进风口组、前盖板组、密封部、传动组、电动机等零部件组成。
2. 型号说明：MQ9-19№8D式中MQ-表示煤气增压离心鼓风机，9-表示全压系数，19-表示比转数，№8D-表示机号，即叶轮直径为800mm，D表示联轴器传动。
五、安装和使用
1. 安装前应注意：
① 应检查风机的规格、型号、叶轮的旋转方向、配用电动机等是否符合要求；
② 按装箱单清点风机的附件、配件的规格、数量等；
③ 详细检查风机各部分是否因包装运输损坏变形，传动是否灵活等，如有损坏变形，待修理妥善后，方可进行安装。
2. 安装时应注意：
① 应检查机壳及其它壳体内不应有掉入的和遗留的工具、杂物等；
② 在一些接合面上，为了防止生锈，减少拆装困难，应涂上一些润滑脂或机械油。在安装接合面的螺栓时，如有定位销钉，应先上销钉拧紧后，再拧紧螺栓。
③ 用手或工具扳动叶轮，检查风机叶轮转动是否灵活，有无"蹩劲"或"卡住"现象，如发现应及时排除；
3. 安装风机的进、出口管道，禁止管道等部件的重量承受在风机上，从而影响风机的安装质量要求，必要时管道应加装支撑。
4. 仪表应装在明显的位置，电气应装信号装置，防止突然故障而使风机损坏。
5. 进、出口管道应确保严密不漏气。
6. 风机安装后，试拨传动组，检查是否有过紧或与固定部分碰撞现象，发现过紧或碰撞之处必须调整好。
7. 使用单位应当设法将通入风机中的煤气预先净化，否则，将会引起化学作用，产生腐蚀或煤焦油过多，影响正常运转，甚至造成破坏事故。
8. 叶轮的平衡性除了动平衡试验外，还取决于本身放置位置是否平稳，基础是否牢固，电动机是否运转平衡以及叶轮是否不均匀的磨损。
9. 风机安装结束（或长时间停车），应先用空气进行试运转以证实它完全正常，再输送煤气。
10. 运转前的准备工作
(1) 检查机器各部分是否紧固和清洁。
(2) 检查进出口调节阀门是否灵活，各种仪表开关是否正常，安全防护设施是否安装完毕。
(3) 进行空气试车时应保证煤气管道密闭，只允许将风机部分通向大气层。
(4) 风机按照电动机的要求接上电源。
(5) 检查风机运转过程中是否有磨擦、碰撞现象。
(6) 检查风机各部分润滑油是否足够。
11.启动
(1) 渐渐地打开出口阀门和进口阀门到需要程度，应注意电动机是否过载，如电动机过载应控制进出口流量，不得超过规定。
(2) 仔细倾听风机内部是否有不正常的摩擦声。
(3) 仔细注意机器有无振动或不正常的噪音，如有振动或不正常的噪声应立即停车检查原因。
(4) 检查轴承温升是否正常，一般不超过室内温度35℃～40℃，轴承表温最高不大于65℃。
(5) 检查进出口管道严密性和各种仪表使用是否正常。
六、维护和检修
　　为了避免由于维护不当而引起人为故障发生，预防风机及电机各方面自然故障的发生，确保风机的正常运转，充分发挥设备的效能，延长风机使用寿命，必须加强对风机的维护。
1. 维护工作注意事项：
(1) 只有风机设备完全正常的情况下方可运转。
(2) 如果风机设备在检修后开动，则应注意风机各部位是否正常。
(3) 停车后，要立即用蒸气冲洗叶轮及机壳内部的灰尘、污垢等杂质。
(4) 为了确保人身安全，风机的维护必须在停车时进行。
2. 风机正常运转中的注意事项：
(1) 基础和机器有无振动。
(2) 应保证煤气焦油及杂质在未进入风机前加以严格净化，以防焦油附着叶轮上从而破坏平衡。
(3) 风机进口应保持正压操作，以防进气管道有大气层空气吸入产生事故。
(4) 不允许煤气在风机回流或使煤气产生意外的碰撞。
(5) 如发现流量过大，不符合使用要求，或短期内需要较少的流量，应调节进出口阀门以保证进口保持正压，以达到使用要求。
(6) 对轴承箱的温度计及油标的灵敏性应定期进行检查。
(7) 在风机的开车、停车或运转过程中如发现不正常现象时，应立即进行检查。
(8) 对于检查发现的小故障，应及时查明原因，设法消除或处理，如小故障不能消除，或发现大故障时，应立即停车进行检修。
(9) 按使用步骤投入运行，一般规定在新装风机使用100小时后即将润滑油换过。
(10) 风机安装使用后，每台风机都应建立设备维修保养记录，以此为基础进行定期检修。设备维修保养记录上应注明风机及电动机的主要规格、制造厂名、进货日期等主要项目，同时还应记入每次定期维修保养时的检修记录。
(11) 维护检修应按具体使用情况拟订合理的维修制度，按期进行，建议每年大修一次，并更换轴承和有关易损件，鼓风机大修建议由本公司或专业维修人员进行检修。
3.检修
(1) 检修时电源开关上应做好显著标志停止使用.
(2) 拆修前需冲入蒸汽洗涤并将机体内剩余煤气去除干净。
(3) 检修时应用煤油清洗各部件进行检查。
七、风机主要故障及原因
1. 轴承箱振动剧烈
(1) 机壳或进风口与叶轮摩擦；
(2) 基础的刚度不够或不牢固；
(3) 叶轮铆钉松动或轴盘变形；
(4) 叶轮轴盘孔与轴配合松动；
(5)轴承箱与支架、轴承座与轴承盖等联结螺栓松动；
(6) 风机进出口管道安装不良，产生共振；
(7) 叶片磨损，叶片上有积灰、污垢，轴弯曲使转子产生不平衡。
2. 轴承温升过高
(1) 轴承箱振动剧烈；
(2) 润滑油质量不良、变质或含有灰尘、砂粒、污垢等杂质或填充量过多；
(3) 轴承箱盖联接螺栓的紧力过大或过小；
(4) 轴与滚动轴承安装歪斜，前后两轴承不同心；
(5) 滚动轴承损坏或轴弯曲。
(6) 毡圈过紧使轴发热；
(7) 润滑脂加注过多。
3. 电动机电流过大和温升过高
(1) 开车时进气管道内闸门或节流阀未关严，即带负荷启动；
(2) 流量超过规定值，或风管漏气；
(3) 风机输入的气体密度过大或温度过低使压力过大；
(4) 电动机输入电压过低或电源单相断电；
(5) 受轴承箱剧烈振动的影响。
八、单机产品成套供应范围
　　MQ型增压离心鼓风机 1 台，配套电动机 1 台，地脚螺栓一付（4套）。
九、选用附件、订货须知
1.订货时须注明风机的型号、转速、流量、压力、出风口角度、旋转方向及配套电机功率。
2.性能表中的压力是20℃标准状态下（ρ=1.2kg/m3）空气所测的压力，实际应用场所应根据所输送煤气的密度、温度进行性能换算。
3.当用户难以确定选用何种风机适合时，我公司可为用户选型，若用户所需的性能参数有特殊要求时，我公司可代为设计新型的风机，可直接向公司研究所联系。
十、M Q 型煤气增压离心鼓风机外形及安装尺寸图

如需查询详细内容，请电话咨询或发E-mail，本公司将给予详尽答复。
