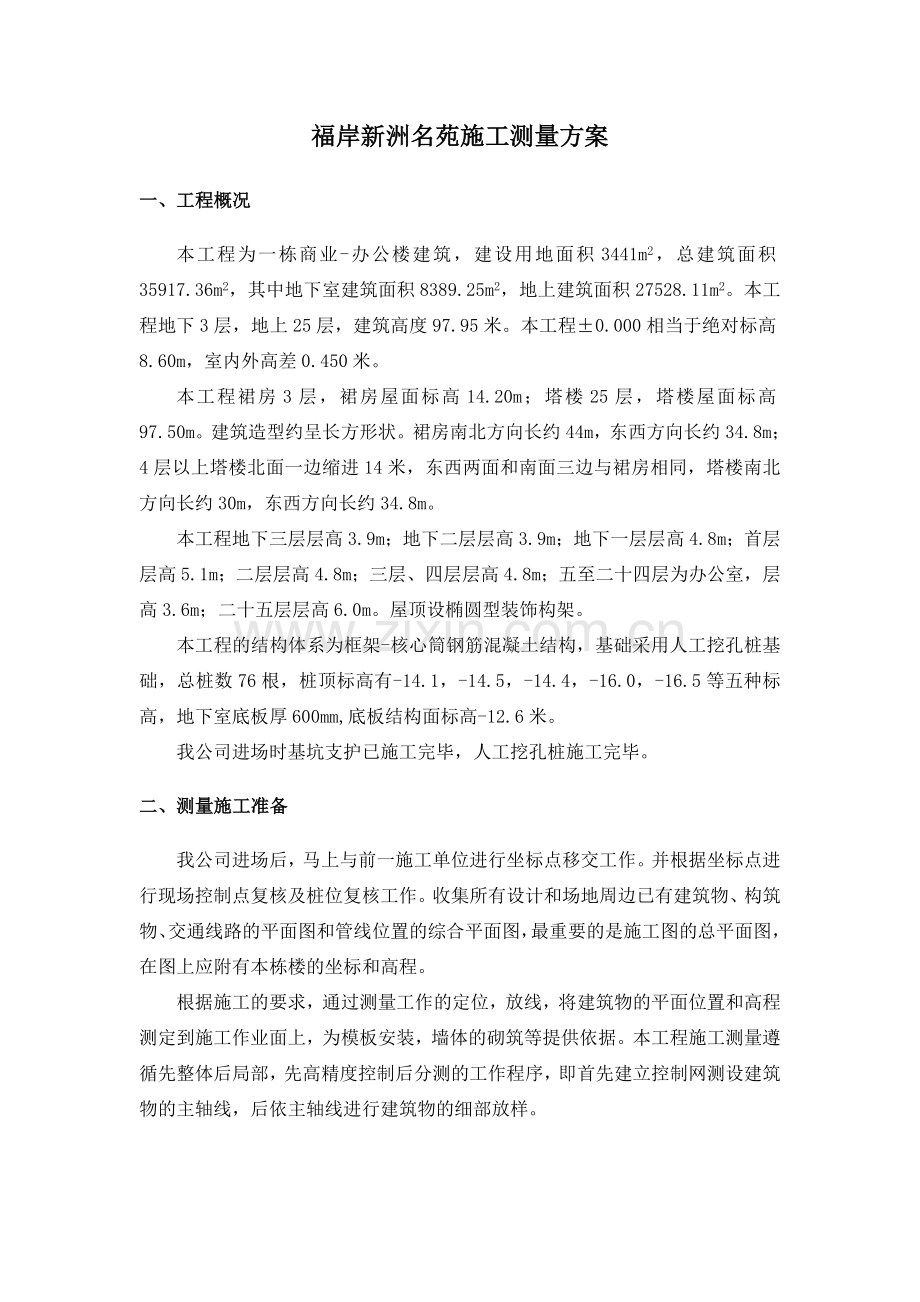

福岸新洲名苑施工测量方案
一、工程概况
本工程为一栋商业-办公楼建筑，建设用地面积3441m2，总建筑面积35917.36m2，其中地下室建筑面积8389.25m2，地上建筑面积27528.11m2。本工程地下3层，地上25层，建筑高度97.95米。本工程±0.000相当于绝对标高8.60m，室内外高差0.450米。
本工程裙房3层，裙房屋面标高14.20m；塔楼25层，塔楼屋面标高97.50m。建筑造型约呈长方形状。裙房南北方向长约44m，东西方向长约34.8m；4层以上塔楼北面一边缩进14米，东西两面和南面三边与裙房相同，塔楼南北方向长约30m，东西方向长约34.8m。
本工程地下三层层高3.9m；地下二层层高3.9m；地下一层层高4.8m；首层层高5.1m；二层层高4.8m；三层、四层层高4.8m；五至二十四层为办公室，层高3.6m；二十五层层高6.0m。屋顶设椭圆型装饰构架。
本工程的结构体系为框架-核心筒钢筋混凝土结构，基础采用人工挖孔桩基础，总桩数76根，桩顶标高有-14.1，-14.5，-14.4，-16.0，-16.5等五种标高，地下室底板厚600mm,底板结构面标高-12.6米。
我公司进场时基坑支护已施工完毕，人工挖孔桩施工完毕。
二、测量施工准备
我公司进场后，马上与前一施工单位进行坐标点移交工作。并根据坐标点进行现场控制点复核及桩位复核工作。收集所有设计和场地周边已有建筑物、构筑物、交通线路的平面图和管线位置的综合平面图，最重要的是施工图的总平面图，在图上应附有本栋楼的坐标和高程。
根据施工的要求，通过测量工作的定位，放线，将建筑物的平面位置和高程测定到施工作业面上，为模板安装，墙体的砌筑等提供依据。本工程施工测量遵循先整体后局部，先高精度控制后分测的工作程序，即首先建立控制网测设建筑物的主轴线，后依主轴线进行建筑物的细部放样。

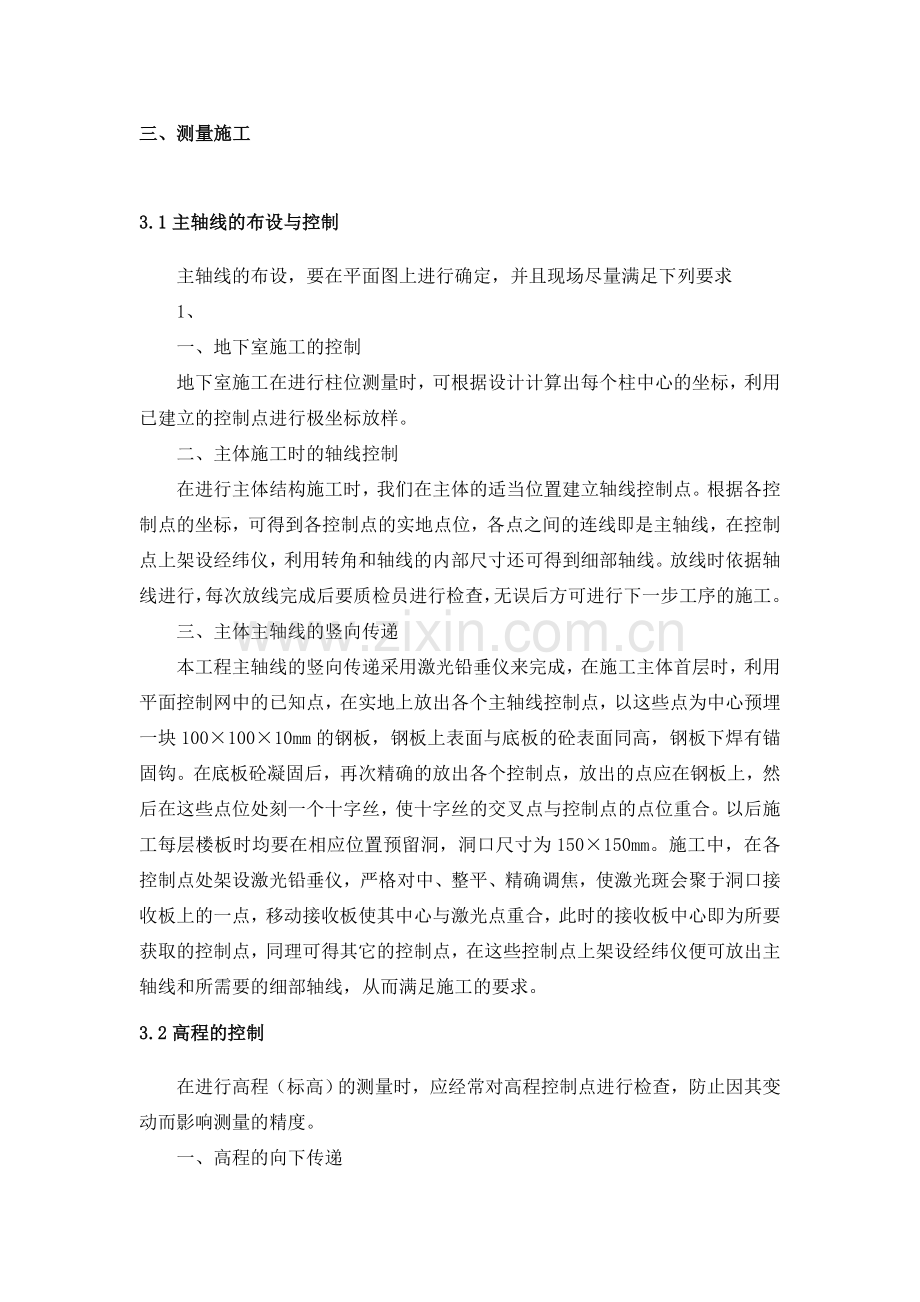

三、测量施工

3.1主轴线的布设与控制
主轴线的布设，要在平面图上进行确定，并且现场尽量满足下列要求
1、
一、地下室施工的控制
地下室施工在进行柱位测量时，可根据设计计算出每个柱中心的坐标，利用已建立的控制点进行极坐标放样。
二、主体施工时的轴线控制
在进行主体结构施工时，我们在主体的适当位置建立轴线控制点。根据各控制点的坐标，可得到各控制点的实地点位，各点之间的连线即是主轴线，在控制点上架设经纬仪，利用转角和轴线的内部尺寸还可得到细部轴线。放线时依据轴线进行，每次放线完成后要质检员进行检查，无误后方可进行下一步工序的施工。
三、主体主轴线的竖向传递
本工程主轴线的竖向传递采用激光铅垂仪来完成，在施工主体首层时，利用平面控制网中的已知点，在实地上放出各个主轴线控制点，以这些点为中心预埋一块100×100×10mm的钢板，钢板上表面与底板的砼表面同高，钢板下焊有锚固钩。在底板砼凝固后，再次精确的放出各个控制点，放出的点应在钢板上，然后在这些点位处刻一个十字丝，使十字丝的交叉点与控制点的点位重合。以后施工每层楼板时均要在相应位置预留洞，洞口尺寸为150×150mm。施工中，在各控制点处架设激光铅垂仪，严格对中、整平、精确调焦，使激光斑会聚于洞口接收板上的一点，移动接收板使其中心与激光点重合，此时的接收板中心即为所要获取的控制点，同理可得其它的控制点，在这些控制点上架设经纬仪便可放出主轴线和所需要的细部轴线，从而满足施工的要求。
3.2高程的控制
在进行高程（标高）的测量时，应经常对高程控制点进行检查，防止因其变动而影响测量的精度。
一、高程的向下传递
地下室施工时，要把水准点引测到底板上，进行高程的向下传递，采用的方法如图3.1所示。

图3.1高程向下传递示意图
采用两台水准仪同时读数，当时天气的风力不能超过二级，温度不能过高，否则要进行钢尺的温度尺长改正。在坑边架设一个吊杆，从杆顶向下挂一钢尺（钢尺0点向上），在钢尺下端吊一重锤，重锤的重量应与检定钢尺时所用的抗力相同。为了把水准点M的高程HM向下传递到N点，可在图示位置架设两台水准仪（也可用一台架两次），设它们所得到读数为h1、h2、h3、h4，则M点的高程计算示为：
HN=HM+h1-（h3-h2）-h4
在传递的过程中，为了提高精度，可测三次，如果高差互差不大于3mm，取平均值使用。
二、高程的向上传递
高程的传递，主要是在施工主体时进行，用钢尺沿结构外墙边柱或电梯井筒向上竖直引测，一般至少要从3个地方向上引测，以便于相互校核和适应分段施工的需要。引测步骤如下：
1.先用水准仪根据固定水准点或±0.000水平线，在各向上引测处准确地测出相同的起始标高线。
2.用钢尺沿竖直方向，向上量至施工层，并划出+1.000m高的水平线，各层的标高线由各处的起始标高线向上直接量取。高差超过一整钢尺长时，应在该层精确测定第二条起始标高线，作为再向上引测的依据。
3.将水准仪安置到施工层，测由下面传递上来的各水平线，误差应在3mm内。
为了提高精度，测量时应注意如下：
a.设标高或水平线时，尽量使前后视距等长。
b.由±0.00水平线向下或向上量高差时，所用钢尺应经过检定，量高差时尺身应直并拉紧，同时要用温度和拉力进行尺长改正。
c.为了防止标高偏差累积使建筑物总高度偏差超限，要严格控制各层标高，不得超限，均应以原始起始点传递，为避免误差积累，决不能逐层传递。
三、沉降观测
根据设计的要求本工程要进行长期的沉降观测。在施工第一层的墙柱时即按要求进行沉降观测点的布设，点位的布设见设计院结施-29。点位埋设高度为建筑标高+0.5米。同时应符合下列规定：
1.布设在变形明显的部位，能够反映建筑物变形特征；
2.标志应稳固、明显，不影响建筑物的美观和使用；
3.点位应避开障碍物，便于观测和长期保存。
水准基点可利用已建立好的高程控制点，同一测区的水准基点不得少于3个。
水准基点与沉降观测点组成闭合环，沉降观测沿闭合环进行，闭合差必须在规范允许范围内，否则应重测。观测次数由第一层施工完毕即观测一次，以后每施工完一层测一次，主体封顶后第一年每季度测一次，第二年每半年测一次，以后每年测一次，直至稳定，对于突然发生异常现象应及时通知设计单位会同处理。观测按二等精密水准测量进行,观测的人员要固定，每次观测的条件、环境应基本相同，观测的路线、程序和方法要固定。
观测结束后应及时进行资料整理，提供沉降观测成果，其中包括：
1.建筑物平面图，图上应有沉降点位置及编号；
2.下沉量统计表；
3.观测点的下沉量曲线。
3.3垂直度的控制
垂直度观测工作，包括每层垂直度偏差观测和建筑物整体垂直度偏差观测。施工中要严格控制垂直度，除了控制楼层控制轴线传递时的误差外，在所有的转角处，要用吊线球的方法逐层做好框架柱垂直控制线，使得每层转角处支摸时均可接下层框架柱的垂直控制线来控制偏位误差，从而有效地控制建筑物的垂直度偏差。
3.4质量保证措施
1.所使用的仪器一定是经过检验为合格的，而且在以后的使用过程中经常进行自检；
2.对平面和高程控制点要经常进行复核，检验其稳定性；
3.使用钢尺量距时，应根据所使用的拉力和当时的温度进行尺长改正；
4.对复杂部位的测量，要根据施工图仔细确定其各部分的相对尺寸，制定局部放样的方案；
5.测量的轴线经过检核无误后，才能进行放线，验线工作要独立进行，精度应符合施工测量规范要求；
6.对测量，放线的工作人员组织教育和培训，确保施工质量。
