第四节中小砌块施工.pptx

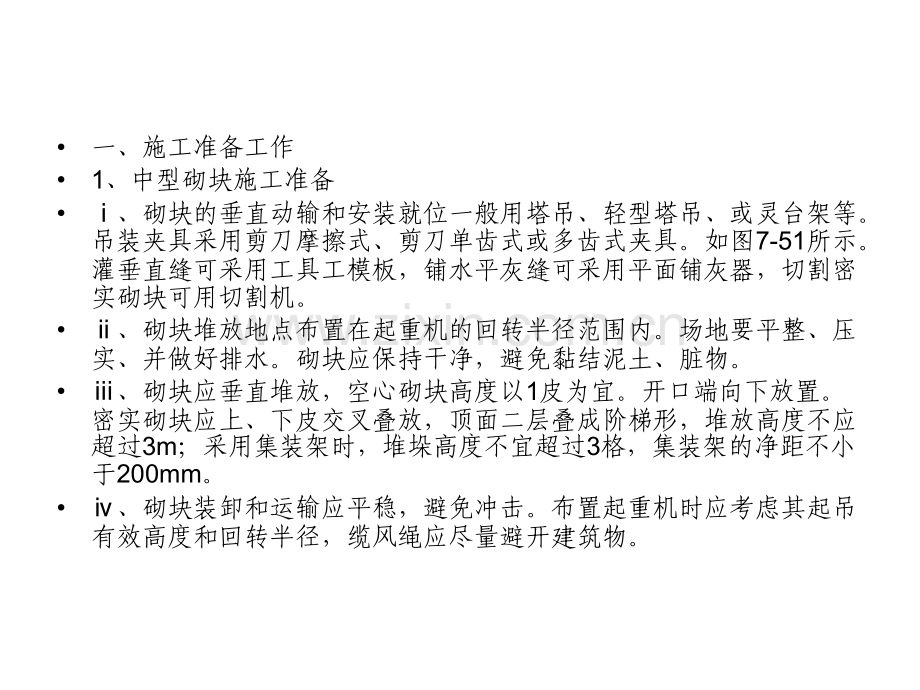

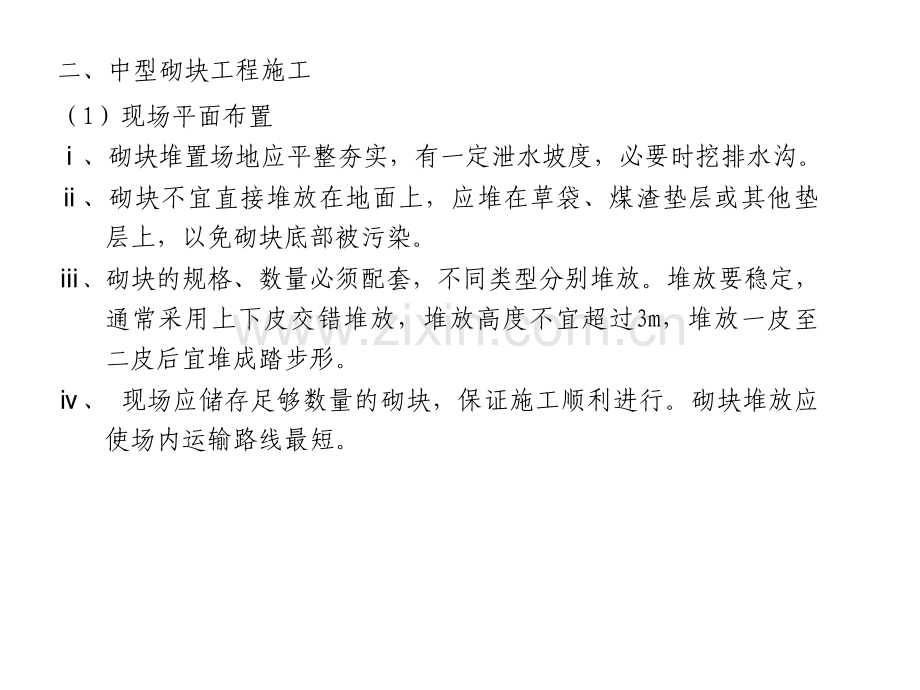

一、施工准备工作1、中型砌块施工准备、砌块的垂直动输和安装就位一般用塔吊、轻型塔吊、或灵台架等。吊装夹具采用剪刀摩擦式、剪刀单齿式或多齿式夹具。如图7-51所示。灌垂直缝可采用工具工模板，铺水平灰缝可采用平面铺灰器，切割密实砌块可用切割机。、砌块堆放地点布置在起重机的回转半径范围内。场地要平整、压实、并做好排水。砌块应保持干净，避免黏结泥土、脏物。、砌块应垂直堆放，空心砌块高度以1皮为宜。开口端向下放置。密实砌块应上、下皮交叉叠放，顶面二层叠成阶梯形，堆放高度不应超过3m；采用集装架时，堆垛高度不宜超过3格，集装架的净距不小于200mm。、砌块装卸和运输应平稳，避免冲击。布置起重机时应考虑其起吊有效高度和回转半径，缆风绳应尽量避开建筑物。二、中型砌块工程施工（1）现场平面布置、砌块堆置场地应平整夯实，有一定泄水坡度，必要时挖排水沟。、砌块不宜直接堆放在地面上，应堆在草袋、煤渣垫层或其他垫层上，以免砌块底部被污染。、砌块的规格、数量必须配套，不同类型分别堆放。堆放要稳定，通常采用上下皮交错堆放，堆放高度不宜超过3m，堆放一皮至二皮后宜堆成踏步形。、现场应储存足够数量的砌块，保证施工顺利进行。砌块堆放应使场内运输路线最短。2 2、机具准备砌块的装卸可用桅杆式起重机、汽车式起重机、履带式起重机和塔式起重机。砌块的水平运输可用专用砌块小车、普通平板车等。另外，还有安装砌块的专用夹具，如图7-51所示。7-51 3、编制砌块排列图砌块在吊装前应先绘制砌块排列图，以指导吊装施工和砌块准 备，如图7-52所示。砌块排列图绘制方法：在立面图上用150或130的比例绘制出纵横墙面，然后将过梁、平板、大梁、楼梯、混凝土垫块等在图上标出，再将管道等孔洞标出；在纵横墙上画水平灰缝线，按砌块错缝搭接的构造要求和竖缝的大小，尽量以主砌块为主、其他各种型号砌块为辅进行排列。需要镶砖时，尽量对称分散布置。7-52砌块排列应遵守的技术要求是：上下皮砌块错缝搭接长度一般为砌块长度的1/2(较短的砌块必须满足这个要求)，或不得小于砌块皮高的1/3，以保证砌块牢固搭接；外墙转角处及纵横墙交接处应用砌块相互搭接，如纵横墙不能互相搭接，则应每二皮设置一道钢筋网片。砌块中水平灰缝厚应为1020mm，当水平灰缝有配筋或柔性拉结时，其灰缝厚度应为2025mm。竖缝的宽度为1520mm，当竖缝宽度大于30mm时，应用强度等级不低于c20的细石混凝土填实；当竖缝宽度大于或等于150mm 或楼层高不是砌块加灰缝的整数倍时，都要用黏土砖镶砌。、选择砌块安装方案常用的砌块安装方案有如下两种：(1)方法一用台灵架安装砌块，用附设起重拔杆的井架进行砌块、楼板的垂直运输。台灵架安装砌块时的吊装路线有后退法、合拢法及循环法。后退法 吊装从工程的一端开始退至另一端,井架设在建筑物两端.台灵架回转半径为9.5m,房屋宽度小于9m。合拢法 井架设在工程中间，吊装路线先从工程一端开始到井架处，再将台灵架移到工程的另一端进行吊装，最后退到井架处收拢。循环法 当房屋宽度大于9m时,并架设在房屋一侧中间，吊装从房屋一端开始，依次循环至另一端转达角处，最后吊装至井架处。(2)方法二用台灵架安装砌块，用塔式起重机进行砌块和预制构件的水平和垂直运输及楼板安装。5、砌块施工工艺：砌块施工工艺流程如图7-54所示砂浆制备绘制排列图、砌块加工运输砌筑勾缝清扫墙面埋设管线安装门窗框预埋木砖、拉结筋钻孔图7-54 砌块施工工艺流程砌块施工工艺流程主要有以下内容：(1)铺灰：砌块墙体所采用的砂浆，应具有较好的和易性；砂浆稠度宜为5080mm；铺灰应均匀平整，长度一般不超过5m，炎热天气及严寒季节应适当缩短。(2)砌块吊装就位：吊装砌块一般用摩擦式夹具，夹砌块时应避免偏心。砌块就位时，应使夹具中心尽可能与墙身中心线在同一垂直线上，对准位置徐徐下落于砂浆层上，待砌块安放稳定后，方可松开夹具。校正砌块吊装就位后，用锤球或托板检查砌块的垂直度，用拉准线的方法检查砌块的水平度。校正时，可用人力轻微推动砌块或用撬杠轻轻撬动砌块。灌缝竖缝可用夹板在墙体内外夹住，然后灌砂浆，用竹片插或用铁棒捣，使其密实。当砂浆收水后，即用刮缝板把竖缝和水平缝刮齐。此后一般不准撬动，以防破坏砂浆的黏结力。镶砖镶砖工作要紧密配合安排在砌块校正后即进行，不要在安装好一层墙身后才砌镶砖。如一层墙身安装完毕尚需要镶砖时，镶砖的最上一皮砖和楼板、梁、檩条等构件上的第一层砖都必须用丁砖镶砌。砌块砌体质量检查 砌块砌体质量应符合下列规定。砌块砌体的砌筑的基本要求与砖砌体相同，但搭接长度不小于150mm。外观检查应达到墙面清洁，勾缝密实，深浅一致，交接平整。经试验检查，在每一楼层或250mm3砌体中留一组试块（每组3块），同标号砂浆或同强度等级的细石混凝土的平均强度不得低于设计强度最低值；对砂浆不得低于设计标号的75%；对于细石混凝土不得低于设计强度的85%。预埋件，预留孔洞的位置应符合设计要求。砌体的充许偏差和外观质量标准如表7-4表的规定。表表7-4 7-4 砖砌体一般尺寸允许偏差砖砌体一般尺寸允许偏差 项目充许偏差检查方法轴线位移10用经纬仪、水平仪复查或检查施工记录基础或楼板标高15垂直度每层5用吊线法检查全高10m以下1010m以上20用经纬仪或吊线和尺检查表面平整小型砌块清水墙、柱5用m直尺和楔形塞尺检查小型砌块混水墙、柱8中型砌块10水平灰缝平直度清水墙7灰缝上口处用10m线拉直并用尺检查混水墙10水平灰缝厚度小型砌块（皮累计）10用尺检查中型砌块10、-5垂直灰缝宽小型砌块（皮累计）15用尺检查中型砌块10、-5、30门窗洞口宽度（后塞框）小型砌块15用尺检查中型砌块10、-5清水墙面游丁走缝（中型砌块）20用吊线和尺检查三、小型空心砖砌块砌体施工小型空心砖砌块分为普通混凝土小型空心砖和轻骨料混凝土空心砌块两种。主要规格为390mm190mm190mm，辅助规格为290（190、90）mm190mm190mm。1、组砌形式：只有全顺一种。墙宽等于砌块的宽度，上下皮竖缝相互错开砌块长，错缝对孔搭接见图7-55所示。当无法对孔砌筑时，充许错孔砌筑，搭接长度对于普通混凝土空心砌块不应少于90mm；对于轻骨料混凝土空心砖应少于120mm；如不能保证时，应在水平灰缝中设钢丝网片，长度均不应少于700mm，但竖向通缝不得超过皮砌块，如右图所示。拉结钢筋或网片设置2、砌筑技术要点：要一块块铺砌，全部灰缝均应填铺砂浆，水平灰缝宜用坐浆法铺浆。竖缝可先在砌块端头铺满，然后将砌上墙挤压至要求有尺寸，可以在砌好的砌块的端头上刮砂浆，然后将砌块上墙。砌体水平缝应平直和饱满，其饱满度不应小于90%，竖缝的饱满度不应小于80%。水平缝和竖缝的宽度一般为10mm。最小不于8mm。最在不超过12mm。小型空心砖砌块的转角处，应隔皮纵、横墙砌块相互搭砌，即隔皮纵、横墙砌块端面露头，如右上图所示；字交接处，应隔皮使横墙砌块端面露头。当该处无芯柱时，应在纵墙上交接处两块一孔半的辅助规格砌块，隔皮砌在横墙露头砌块下，其半孔应位于中间，如右下图所示。空心砌块墙转角砌法T字接头处砌法（无芯柱）T字接头处砌法（有芯柱）当该处有芯柱时，应在纵墙上交接处块三孔大规格砌块，砌块的中间孔正对横墙壁露头砌块朝外的孔洞，如右上图所示。十字交接处，当该处无芯柱时，在交接处应砌一孔半砌块，隔皮垂直相交，其半孔应在中间，如上页图所示。当该处有芯柱时，在交接处应砌三孔砌块，隔皮垂直相交，中间孔相互对正。小型空心砖砌块墙的转角处和交接处应同时砌筑，如不能同时砌筑，则要留斜槎，斜槎的长度应等于或大于斜槎高度如右下图所示。空心砌块墙斜槎 在非抗震地区,除外墙转角处,空心砌块的临时间断处可从墙面伸出200mm砌成直槎，并每隔皮砌块在水平缝设26mm拉结筋；从留槎处算起每边不应小于600mm，钢筋外露部分不得任意弯折，如右图所示。如作为后砌隔墙或填充墙时，沿墙高每隔600mm应与承重墙或柱内预留的钢筋网片或根6mm拉结筋，钢筋伸入墙内的长认不应小于600mm。空心砌块墙直槎、混凝土芯柱施工混凝土芯柱设置在混凝土小空心砌块墙的转角处和交接处，在这些部位的砌块孔洞中插入钢筋，并浇上混凝土，因小柱位于砌块的孔洞中而称为芯柱，如图7-62所示。对于抗震设防度的混凝土小型空心砌块房屋，应按下表7-5要求设置混凝土芯柱；对医院、学校等横墙较少的房屋，应根椐房屋增加一层后的层数，按按表中的要求设置芯柱。芯柱要均匀布置，度设防的5层房屋，芯柱最大间距不应大于2.4m。层数设置部位设置数量度度度四外墙转角、楼梯间四角、大房间内外墙交接处外墙转角灌实个孔；内外墙交接处灌个孔五六外墙转角、楼梯间四角、大房间内外墙交接处、山墙与内墙交接处，隔开间横墙（轴线）与外纵墙交接处七外墙转角、楼梯间四角、各墙（轴线）与外墙交接处；度时，内纵墙与横墙壁（轴线）交接处和洞口两侧外墙转角灌实个孔；内外墙交接处灌个孔；内墙交接处灌实个孔；洞口两侧各灌个孔表7-5 混凝土小型空心砌块房屋芯柱设置要求对于抗震不设防的小型空心砌块房屋，应在外墙转角，楼梯间的纵横墙交接处个孔洞设置素砼芯柱；层及层以上的房屋，应在上述部设置钢筋砼芯柱。芯柱砼强度不应低于c15，钢筋不应小于直径12mm的级钢筋。插筋应与圈梁及基础圈梁连接。芯柱与墙体连接处应设置钢筋网，每边伸入墙内不宜小于m，且沿墙高每隔600mm设置一道，如左图所示。芯柱插筋应与基础或基础圈梁中的预埋钢筋绑轧或焊接；上下楼层插筋可在楼板面上搭接长度不小于40d。对于不抗震设防地区的混凝土小型空心砌块房屋，芯柱插筋不应少于根10mm的钢筋。芯柱沿房屋全高贯通，并与各层圈梁整体现浇，水平灰缝中钢筋网片每边伸入墙壁体不少于600mm。4 4钢筋网钢筋网沿墙高600芯柱芯柱12钢筋C15混凝土空心砌块墙空心砌块墙芯柱构造芯柱构造4 4钢筋网钢筋网沿墙高600在楼、地面砌长第皮砌块应采用开口小于砌块或形小砌块，以形成清扫口。浇筑砼前要冲洗清洁，混凝土可掺增加流动性外加剂，砼坍落度不应小于70mm。在芯柱位置，楼板应留缺口，注意保证上下楼层的芯柱贯通连成整体。如图7-64所示。四、砼构造柱施工设有混凝土构造柱的墙壁体，其截面积不应小于240mm*180mm，钢筋采用I级钢。竖向受力筋用4根、直径12mm。箍筋采用46mm，其间距不应宜大于250mm。砖墙壁与构造柱应沿墙设置拉结筋，每隔500mm高设根6mm水平拉结筋，伸墙内不应小于1m。拉结筋穿过构造柱部位与受力钢筋绑牢。当墙上门窗洞口边到构造柱边的长度小于m时，拉结筋应伸到洞口边为止。在外墙转角处，如纵横墙均为一砖半墙时，则水平拉结筋应用根。图7-65所示是一砖墙转角及字交接处构造柱水平拉结筋的布置。砖墙与构造柱相接处，应砌成马牙槎，每个马牙槎沿墙高度方向的尺寸不宜超过300mm（或五皮砖高）。每一马槎退进应大于60mm。每个楼层面开始，马牙槎应先退槎后进槎，如如p225图7-66所示。在构造柱和圈梁相交的节点应适当加密构造的箍筋，加密范围从圈梁上、下算起均不应小于层高的1/6或450mm，箍筋间距不宜大于100mm。图图 砖墙与构造柱连接砖墙与构造柱连接 1.混凝土小型空心砌块施工施工时所用的混凝土小型空心砌块的产品龄期不应小于28d。砌筑小砌块时，应清除表面污物和芯柱及小砌块孔洞底部的毛边，剔除外观质量不合格的小砌块。在天气炎热的情况下，可提前洒水湿润小砌块；对轻骨料混凝土小砌块，可提前浇水湿润。小砌块表面有浮水时，不得施工。小砌块应底面朝上反砌于墙上。承重墙严禁使用断裂的小砌块。小砌块墙体应对孔错缝搭砌，搭接长度不应小于90mm。墙体的个别部位不能满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通缝不能超过两皮小砌块。施工所用的小砌块和砂浆的强度等级必须符合设计要求。抽检数量：每一生产厂家，每1万块小砌块至少应抽检一组。用于多层以上建筑基础和底层的小砌块抽检数量不应少于两组。砂浆试块的抽检数量同砖砌体的有关规定。检验方法：查小砌块和砂浆试块试验报告。施工所用的砂浆宜选用专用的小砌块砌筑砂浆。砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%；竖向灰缝的砂浆饱满度不得小于80%，竖缝凹槽部位应用砌筑砂浆填实，不得出现瞎缝、透明缝。抽检数量：每检验批不应少于3处。检验方法：用专用百格网检测小砌块与砂浆粘结痕迹，每处检测3块小砌块，取其平均值。
