钢管工艺工作流程.doc

青岛有限公司
编 号
AJ/JS-JS-05
管 理 流 程
版 别
A0
生效日期
2010-12-01
题 目
钢管工艺工作流程
页 码
1/4
目 的
明确独管塔、电视塔、变电构架、钢管组合塔等工艺工作流程。
责任人
流 程 图 示
文 字 说 明

技术主管
明确合同要求

1、 接到业务部的合同评审要求后，技术部要参照《技术协议》（如无技术协议，则要以短信或邮件方式确认），明确各项技术要求；
2、 根据合同交货时间要求，技术主管要合理安排《技术准备计划》，并录入OA,向全公司各部门进行发布；
3、 以准确及时为技术工作目标。

设计人员
进行铁塔设计

1、 对钢管塔，首先进行设计，出具单线总图，并明确主要板材用料要求（材质、规格等）；
2、 图纸发给客户之前，设计重量要与业务人员沟通，并经董事长批准；
3、 在进行独管塔分段（批量统一性）以及设计地脚螺栓（参照公司内部标准）的时候，要充分的考虑用料的合理性；
4、 对有现成图纸的铁塔（独管塔、电视塔）或变电构架等，可直接转入下步。

工艺人员

备料清单的
编制与审核

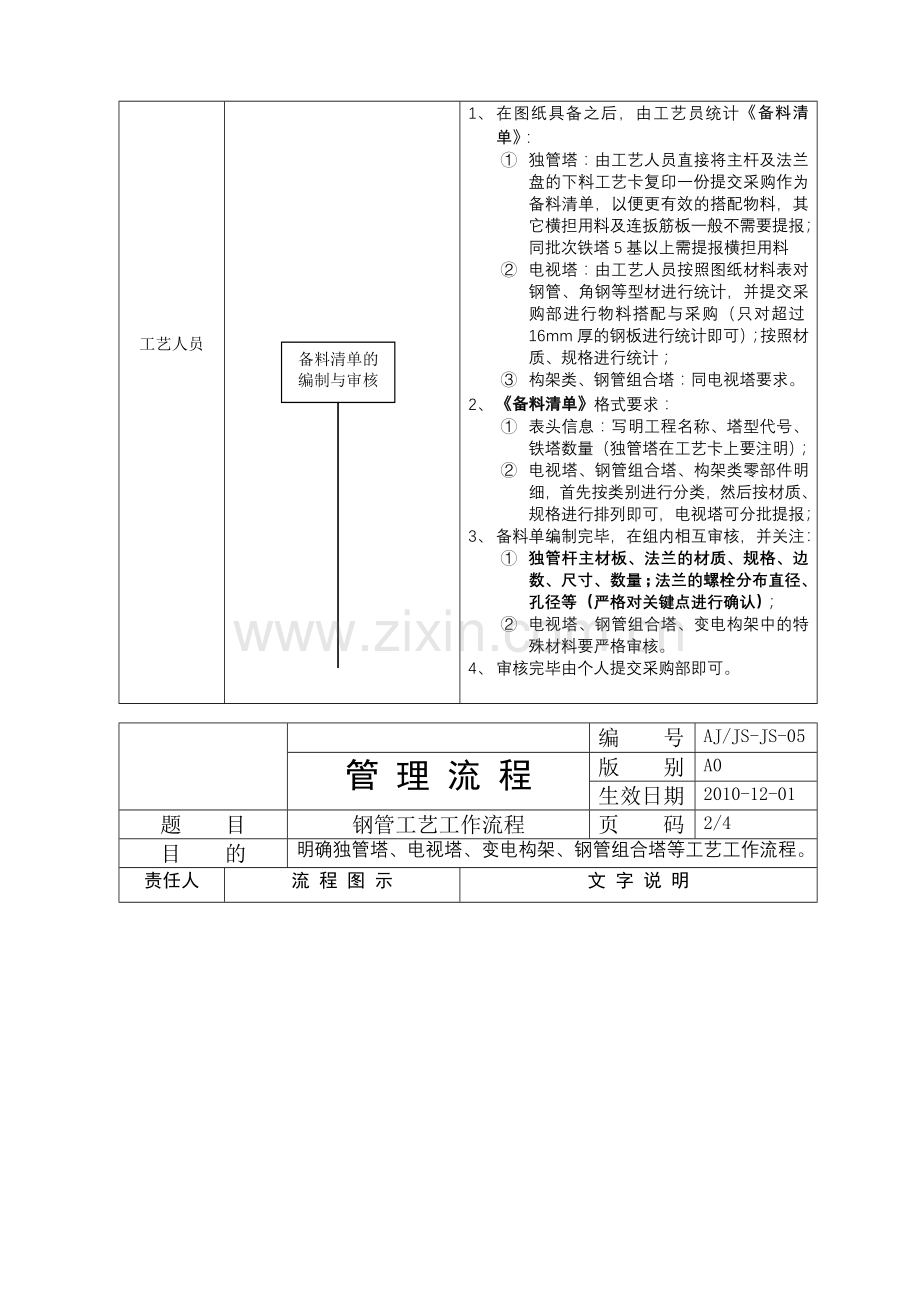

1、 在图纸具备之后，由工艺员统计《备料清单》：
① 独管塔：由工艺人员直接将主杆及法兰盘的下料工艺卡复印一份提交采购作为备料清单，以便更有效的搭配物料，其它横担用料及连扳筋板一般不需要提报；同批次铁塔5基以上需提报横担用料
② 电视塔：由工艺人员按照图纸材料表对钢管、角钢等型材进行统计，并提交采购部进行物料搭配与采购（只对超过16mm厚的钢板进行统计即可）；按照材质、规格进行统计；
③ 构架类、钢管组合塔：同电视塔要求。
2、 《备料清单》格式要求：
① 表头信息：写明工程名称、塔型代号、铁塔数量（独管塔在工艺卡上要注明）；
② 电视塔、钢管组合塔、构架类零部件明细，首先按类别进行分类，然后按材质、规格进行排列即可，电视塔可分批提报；
3、 备料单编制完毕，在组内相互审核，并关注：
① 独管杆主材板、法兰的材质、规格、边数、尺寸、数量；法兰的螺栓分布直径、孔径等（严格对关键点进行确认）；
② 电视塔、钢管组合塔、变电构架中的特殊材料要严格审核。
4、 审核完毕由个人提交采购部即可。

编 号
AJ/JS-JS-05
管 理 流 程
版 别
A0
生效日期
2010-12-01
题 目
钢管工艺工作流程
页 码
2/4
目 的
明确独管塔、电视塔、变电构架、钢管组合塔等工艺工作流程。
责任人
流 程 图 示
文 字 说 明

工艺人员
工艺放样与审核

1、 工艺放样：
① 运用CAD或手工计算放样；
② 出具工艺卡，并保证内容齐全：
a) 独管按基装订，主杆部分（除杆身及法兰工艺卡）在前、其次是横担部分、最后是爬梯部分；
b) 电视塔、钢管组合塔按段装订；
c) 变电构件按产品图号装订。
③ 根据需求按1：1出具样板，保证信息齐全准确,按方便原则统一装订，以便核对。
④ 主杆部分按1:1 放样，确定各附件位置。
2、 独管塔工艺审核要点：
① 地脚法兰、横担方位及挂点等关键项的审核；
② 组装图的结构审核：是否有零件位置及尺寸不合适、装配间隙不合适等现象；
③ 数量审核：铁塔数量及每个零件的数量；
④ 终端塔电缆支架方位及样式的审核；
⑤ 接地板及爬梯方位的审核。
3、 电视塔、钢管组合塔工艺审核要点：
① 主控尺寸：确保根开、螺栓孔等无误；
② 地脚审核：明确是孔向心还是板向心；
③ 制弯零件：考虑制弯后尺寸的变化情况；
④ 孔类审核：相互连接零件的孔的大小、上下段之间的连接孔是否一致；
⑤ 平台高度，横担位置，爬梯连接等部位须重点审核；
⑥ 数量审核：确保工艺卡的数量准确。
4、 变电构架类工艺审核要点：
① 关键尺寸：底部安装用的尺寸、构架上需要安装设备等用的支座尺寸，这些务必要保证准确；
② 数量审核：要结合变电构架的布置图、总图等对数量进行确认。
5、 实行组内相互审核，或专人审核。

工艺人员
下料清单的
编制与审核

1、 对独管塔，不需要单独编制下料清单，注意在打印样板的时候，要打印一张缩略图，以便清点；
2、 电视塔、钢管组合塔、变电构架等，按照工艺卡下料，如角钢较多，可以单独对角钢做一份下料清单，按材质、规格、长度排好序。

编 号
AJ/JS-JS-05
管 理 流 程
版 别
A0
生效日期
2010-12-01
题 目
钢管工艺工作流程
页 码
3/4
目 的
明确独管塔、电视塔、变电构架、钢管组合塔等工艺工作流程。
责任人
流 程 图 示
文 字 说 明

工艺人员
螺栓清单的
编制与审核

1、 放样完毕，按照图纸清点螺栓，并编制《螺栓清单》；
2、 《螺栓清单》格式及要求如下（参见其表格）：
a) 信息齐全：工程名称、塔型代号、呼高；
b) 内容准确：螺栓规格、级别、数量；
c) 内容清晰：独管塔与变电构架按基或图号统计，电视塔与钢管组合塔按段进行统计；
d) 对M24及以上的螺栓，按实际数量提报，M20以下的按照总的数量情况，给予3%的余量；
e) 对独管塔的地脚螺帽如实提报。
3、 螺栓要结合图纸一一清点，并将图纸上的螺栓表中的信息予以修改，以便正确指导安装；
4、 实行组内相互审核，或专人审核，审核完毕由制单员统一由OA提交采购部。

工艺人员
发货清单的
编制与审核

1、 放样完毕，编制《发货清单》（打印2份）；
2、 《发货清单》的格式要求：
① 每个独管塔做一个完整的发货清单，包括主杆、横担、爬梯、电缆抱箍等附件、地脚螺栓（螺帽）、垫片等，不得有缺漏；
② 电视塔、钢管组合塔按零件号顺序编制；
③ 变电构架，按照构件号提报。
3、 实行组内相互审核，或专人审核。

资料员
与其它部门交接

1、 根据计划，工艺员将图纸、工艺卡、样板、打捆清单等提交资料员；由资料员与其他部门进行交接；
2、 打印4份修改完毕的图纸，加盖使用部门章。
3、 对发货图纸，由工艺员根据合同要求，单独制作一份提交资料员，并加盖发货专用盖章，由资料员转交生产部用于发货。

工艺人员
铁塔试装问题的跟进与整改

1、 对电视塔、钢管组合塔、变电构架试装时，工艺员必须到现场查看，跟进放样工艺质量；
2、 对出现的问题，按如下步骤进行整改：
① 将图纸、工艺卡或清单等统一修改准确；
② 将需要更改零件的工艺卡或样板打印出来，并加上“XXX工程XXX塔型改件卡、样板”说明字样，附上修改通知单，然后由工艺员直接下达生产。对于错误的工艺卡及样板在电脑上用红线画上x，放在一侧，保留一段时间，铁塔安装完毕后予以清除。

编 号
AJ/JS-JS-05
管 理 流 程
版 别
A0
生效日期
2010-12-01
题 目
钢管工艺工作流程
页 码
4/4
目 的
明确独管塔、电视塔、变电构架、钢管组合塔等工艺工作流程。
责任人
流 程 图 示
文 字 说 明

工艺人员
问题与绩效总结

1、 对出现的问题，及时查找原因，并总结经验教训，随手做好记录，记入个人《错误记录本》总结分析；

工艺人员
技术资料归档

1、 每个铁塔试装完毕，将相应的图纸及发货清单装到档案袋中，在指定地点存放；并注明放样工艺员；
2、 将电视塔的全套技术资料上传服务器保存。

编制

审批
