11.5练习使用多用电表
课堂精讲精练
一． 万用表的结构
例1．如图所示是一种指针式多用电表外形图，表的上半部分为______，下半部分是______开关，开关周围标有测量功能的区域及量程．
二． 万用表的使用方法
例2．一多用电表的欧姆挡分为×1，×10，×100，×1k共4个挡位。某同学用该表测量阻值为1kΩ左右的电阻。完成下列测量步骤中的填空。
（1）将选择开关置于_______挡位；
（2）将红黑表笔短接，调整_______使得_______；

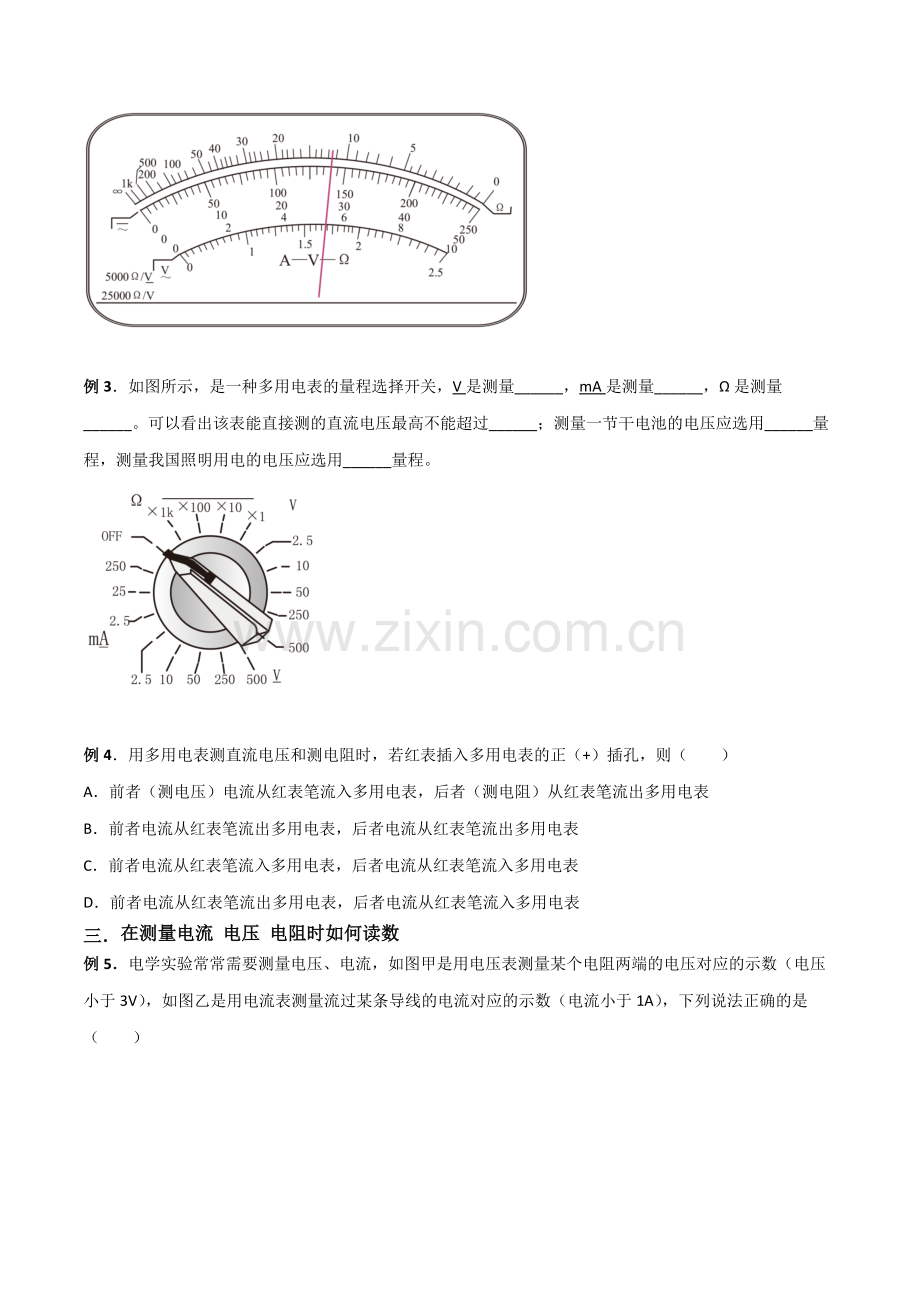

（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为_______kΩ；
（4）测量完成后，将选择开关旋转至OFF挡位。
例3．如图所示，是一种多用电表的量程选择开关，V是测量______，mA是测量______，Ω是测量______。可以看出该表能直接测的直流电压最高不能超过______；测量一节干电池的电压应选用______量程，测量我国照明用电的电压应选用______量程。
例4．用多用电表测直流电压和测电阻时，若红表插入多用电表的正（+）插孔，则（ ）
A．前者（测电压）电流从红表笔流入多用电表，后者（测电阻）从红表笔流出多用电表
B．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表
C．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表
D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
三． 在测量电流 电压 电阻时如何读数
例5．电学实验常常需要测量电压、电流，如图甲是用电压表测量某个电阻两端的电压对应的示数（电压小于3V），如图乙是用电流表测量流过某条导线的电流对应的示数（电流小于1A），下列说法正确的是（ ）
A．电压表的精确度为0.1V，不需要估读到0.01V B．电压表的读数为1.2V
C．电流表的精确度为0.02A，需要估读到0.001A D．电流表的读数为0.50A
例6．某同学在使用多用电表欧姆挡测量一白炽灯的电阻时，多用电表的选择开关旋至如图甲所示位置，其他操作正确，表盘指针如图乙所示，该白炽灯常温下的电阻为（ ）
A．24Ω B．240Ω C．2400Ω D．3500Ω
课时作业
一、单选题
1．如图所示为多用电表的外形图，关于多用电表的使用，下列说法正确的是（ ）
A．表盘上电阻的刻度线不均匀，越靠近右侧刻度线越密集
B．只有测量电阻阻值时，才需要调节指针定位螺丝，使指针指在最左端刻度
C．测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率的欧姆挡，使测量时指针落在刻度盘的中间区域
D．无论是电流挡、电压挡还是欧姆挡，多用电表的表盘左侧都是零刻度
2．如图为一简单欧姆表原理示意图，其中电流表的满偏电流为200μA、内阻为100Ω，可变电阻的最大阻值为10kΩ，电池的电动势是1.5V，内阻是1Ω。关于该欧姆表的中值电阻（Ig2对应的电阻值），下列说法正确的是（ ）
A．该欧姆表的中值电阻为7500Ω
B．为了减小误差，应尽量使指针偏角大一些
C．仅更换电池使电动势增加，中值电阻不变
D．上图中与A连接的为黑表笔
3．在“测定金属丝的电阻率”的实验中，用量程为3 V的电压表和量程为0.6 A的电流表测金属丝的电压和电流时读数如图乙所示，电流表的读数为0.52A，则电压表的读数为（ ）
A．2.6V B．2.60V C．13.0V D．2.70V
4．某同学用多用电表测电阻时，先将选择开关旋到“×10”档位，进行欧姆调零后，再将两表笔分别接在待测电阻两端，此时表盘指针位置如图所示，则待测电阻的阻值约为（ ）
A．15Ω B．125Ω C．150Ω D．1250Ω
二、多选题
5．关于多用电表，下列说法正确的是（ ）
A．用多用电表测电流时，应先进行机械调零
B．用多用电表测电压时，需将红表笔接高电势点
C．用多用电表测电阻时、如果指针偏转过小，则应换成倍率较小的挡位，并重新欧姆调零
D．多用电表使用完毕，应将选择开关置于OFF挡或交流电压最高挡
6．用多用电表测一个电阻的阻值，先选择“×10”档，再调零，测量时发现指针偏角很大，下列判断和做法正确的是（ ）
A．这个电阻阻值很小
B．这个电阻阻值很大
C．如需进一步测量可换“×100”挡，调零后测量
D．如需进一步测量可换“×1”挡，调零后测量
三、实验题
7．（1）某同学用多用电表的欧姆挡来测量一电压表的内阻，器材如图甲所示。先将选择开关旋至“×10”挡，红、黑表笔短接调零后进行测量，红表笔应接电压表的___________（选填“+”或“-”）接线柱，结果发现欧姆表指针偏角太小，则应将选择开关旋至___________（选填“×1”或“×100”）挡并___________，最终测量结果如图乙所示，则电压表的电阻为___________Ω。
（2）现想用多用电表的欧姆挡去测量某个二极管的正向电阻。
①实验前将多用电表调至“×1”挡，将红、黑表笔短接，调节旋钮，使指针指在___________；
②连接电路，并将黑表笔接二极管的___________；
③在图丙中补上二极管的正向接法___________；
④若多用电表的指针偏转情况如图丁所示，则二极管的正向电阻为___________Ω。
