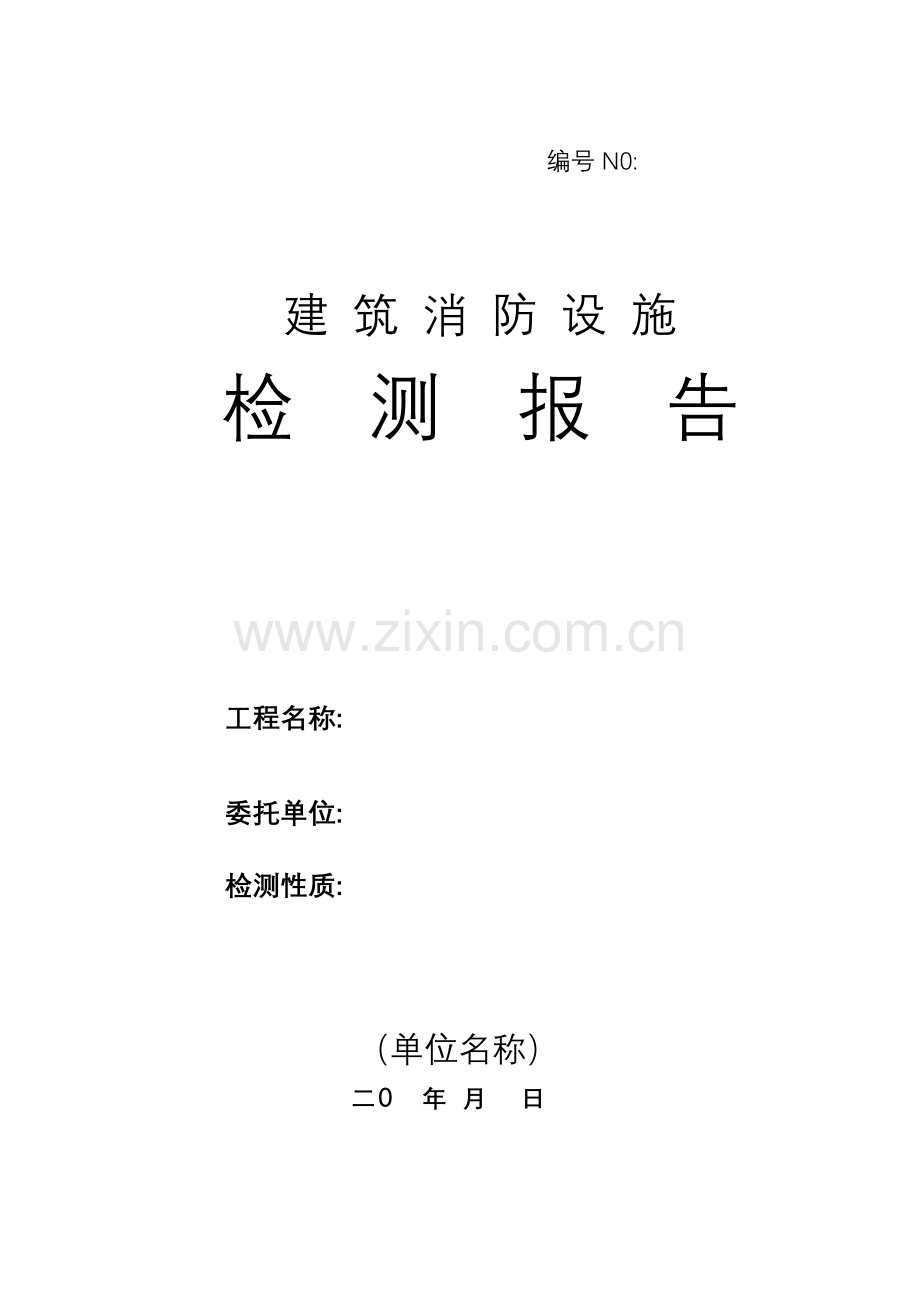

消防检测报告范本(118页).doc

编号N0:

建 筑 消 防 设 施
检 测 报 告

工程名称:

委托单位:
检测性质:

（单位名称）
二０ 年 月 日

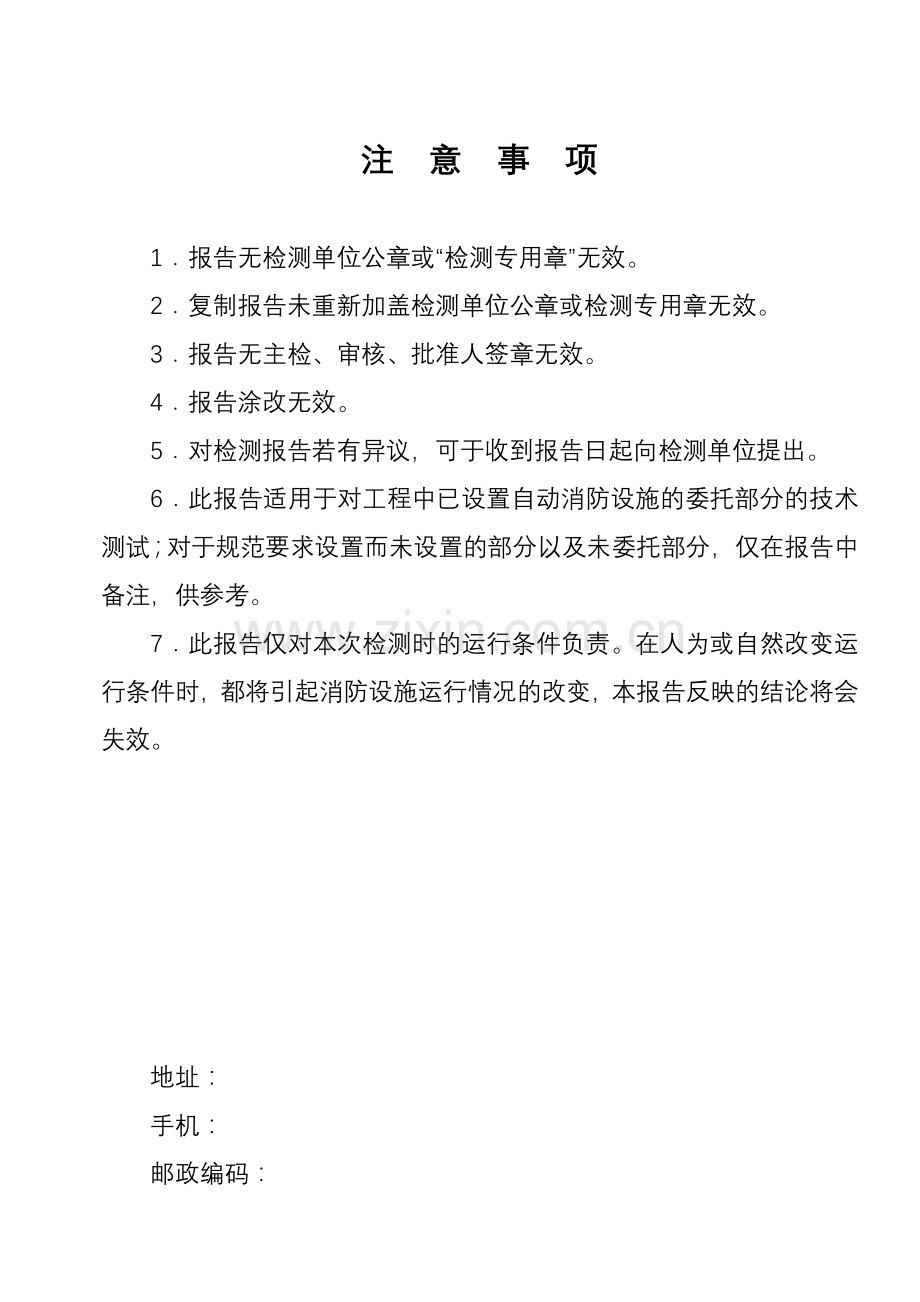

注 意 事 项

1．报告无检测单位公章或“检测专用章”无效。
2．复制报告未重新加盖检测单位公章或检测专用章无效。
3．报告无主检、审核、批准人签章无效。
4．报告涂改无效。
5．对检测报告若有异议，可于收到报告日起向检测单位提出。
6．此报告适用于对工程中已设置自动消防设施的委托部分的技术测试；对于规范要求设置而未设置的部分以及未委托部分，仅在报告中备注，供参考。
7．此报告仅对本次检测时的运行条件负责。在人为或自然改变运行条件时，都将引起消防设施运行情况的改变，本报告反映的结论将会失效。

地址：
手机：
邮政编码：

检测公司资质证书
（复印件加盖公章）
检测人员执业资格证书
（复印件加盖公章）

项目负责人

（黏贴处）
操作人员

（黏贴处）
Xxx公司检 验 报 告 首 页
检测报告编号: 共 页 第 页
工程名称

建设单位

委托单位

检测性质
委托检测
联系人

联系电话

地 址

检测项数
项
环境温湿度

系统类别
1、消防供电
2、火灾自动报警系统
3、火灾应急照明和疏散指示标志
4、水灭火系统
5、防排烟系统
6、防火卷帘
7、气体灭火系统
检测日期

一、工 程 简 介

Xxx公司检 验 报 告 续 页
检测报告编号: 共 页 第 页

xxx公司检 验 报 告 续 页
检测报告编号: 共 页 第 页
二、 检 测 范 围
：
1、消防供电
2、火灾自动报警系统
3、水灭火系统
4、消防给水系统
5、防火卷帘系统
6、气体灭火系统

三、 检 验 依 据
1、《建筑消防设施检测技术规程》（GA503-2004）
2、《建筑设计防火规范》（GB50016-2006）
3、《高层民用建筑设计防火规范》（GB50045-95 2005年版）
4、《火灾自动报警系统设计规范》（GB50116-2013）
5、《火灾自动报警系统施工及验收规范》（GB50166-2007）
6、《消防给水及消火栓系统技术规范》（GB50974-2014）
7、《自动喷水灭火系统设计规范》（GB50084-2001 2005年版）
8、《自动喷水灭火系统施工及验收规范》（GB50261-2005）
9、《火灾报警控制器》（GB4717-2005）
10、《消防联动控制设备通用技术条件》（GB16806-1997）
11、《点型感烟火灾探测器》（GB4715-2005）
12、《人民防空工程设计防火规范》（GB50095-2009）
13、《钢质防火卷帘通用技术条件》（GB4717-93）

xxx 公 司 检 验 报 告 续 页
检测报告编号: 共 页 第 页
四、检 验 结 果
根据现行消防规范、技术标准，对 消防供电、火灾自动报警系统、火灾应急照明和疏散指示标志、水灭火系统、防排烟装置、防火卷帘、气体灭火系统等建筑自动消防设施已设置部分检测结果如下：
（一）消防供电
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部 。
（二） 火灾自动报警系统
1、自动报警分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部 。
2、联动控制分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部 。
（三）火灾应急照明灯和疏散指示标志
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
（四）水灭火系统
1、供水设施分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
2、自喷水分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
3、室内消火栓分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不

xxx公 司 检 验 报 告 续 页
检测报告编号: 共 页 第 页
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
（五）防排烟装置
1、机械防烟分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
2、 机械排烟分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
（六）防火卷帘
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
（七）气体灭火系统
1、固定式气溶胶气体灭火分部：
现场检测 项，其中关键项目合格 项，不合格 项；主要项目合格 项，不
合格 项；一般项目合格 项，不合格 项。根据以上检测结果，综合判定该分部已设置部分合格。
（八）其它

（章）

二０ 年 月 日

检测人

项目
负责人

技术
负责人

批准人

xxx公 司 检 验 报 告 附 页
检测系统：消防供电 共 1页 第1 页
分部名称：消防供电
项 目
主要技术要求
检 测 部 位
检 验 结 果
消
防
供
电
关
键
项
目
1、消防供电等级应符合«供配电系统设计规范» GB50052和设计要求。

2、配电支路数应符合设计要求。

3、消防用电设备应采用专用的供电回路。

4、最末级配电箱应设置手动、自动切换功能。

5、配电线路采用暗敷时，应设在不燃烧结构内，且保护层≥30mm。

6、配电线路明敷时，应采用金属管或金属线槽上涂防火涂料保护。

7、配电线路敷设在电缆井内时，应采用绝缘和护套为不延燃烧材料的电缆。

8、配电柜应有保护接地。

9、自备发电设备：一类高层建筑应设置自动启动装置，并能在30S内供电；二类高层建筑当采用自动启动有困难时，可采用手动启动装置。

主要
1、配电柜铭牌、规格、型号符合设计要求。

一
般
项
目
1、配电柜外观应完整无损，文字符号和标识清晰。

2、消防控制回路和配电线路宜按防火分区划分。

3、配电柜接地应有标识，且接地标识应清晰。

4、配电柜内不同类别导线端子应分开，布线应整齐牢固。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共12页 第 1 页
分部名称：系统布线
项 目
主要技术要求
检 测 部 位
检 验 结 果
系

统

布

线

关
键
项
目
1、系统每个回路对地绝缘电阻和导线间绝缘电阻应不小于20MΩ。

2、线路电压等级（U）：Ue≤50V时 U≥250V；Ue＞50V时U≥500V。

3、消防设备应接地：公共接地R1≤1Ω，专用接地R2≤4Ω。

主
要
项
目
1、管敷S1≥1mm2 槽敷S2≥0.75mm2 多芯电缆S3≥0.5mm 2，宜采用多芯线。

2、导线接头应在接线盒内焊接或用端子连接。

3、消防控制、通讯、警报线路穿管保护应符合相关技术标准。

4、报警传输线路应用穿金属管、经阻燃处理的硬质塑料管或封闭线槽保护方式布线。

一
般
项
目

1、敷设于多尘或潮湿场所的管路管口和管路连接处，均应作密封处理。

2、不同类别的线路不应穿同一管（槽），不超过管截面的40％。

3、在吊顶内各管路宜采用单独的卡具吊装或支撑物固定。

4、管路入盒安装应符合技术标准要求。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共12页 第 2 页
分部名称：消防控制柜
项 目
主要技术要求
检 测 部 位
检 验 结 果
消防控制柜

关
键
项
目
1、消防控制柜应有保护接地。

2、消防控制柜应采用专用消防电源，且应有备用电源。

3、火灾发生时，能联动有关的消防控制装置。

主
要
项
目
1.表面涂覆层无腐蚀、剥落，无明显划痕等机械损伤，文字符号和标识清晰

2.探测器应安装牢固

3.探测器周围0.5m内不应有遮挡物

4.探测器至墙壁、梁边的水平距离不应小于0.5m

一般项目
1、控制柜的文字符号和标识应明显、清晰。

2、盘前操作距离：单列布置不应小于1.5 米，双列布置时不应小于2m。

3、盘后维修距离不应小于1m，设备面盘的排列长度大于4m 时，其两端应设置宽度不小于l m的通道。

4、落地安装时，其底部宜高出地面0.1—0.2m。

5、控制盘安装牢固，不得倾斜。

6、不同电压，不同电流类别导线的端子应分开，并有标识，且布线整齐，清晰，牢固。

7、外接导线应采用镀锌管保护，当外接导线采用金属软管时，长度应小于2m。

8、控制盘外部接线整齐，端部应有明显标志。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共12页 第 3 页
分部名称：消防控制室
项 目
主要技术要求
检 测 部 位
检 验 结 果
消

防

控

制

室
关键项目
1、消防控制室的设置应符合国家现行的有关建筑设计防火规范的规定。

2、消防控制室的送、回风管，在其穿墙处应设防火阀。

3、消防控制室内严禁与其无关的电气线路及管道穿过。

4、消防控制室应设应急照明装置，其照度不低于150Lx。

5、消防控制室的温、湿度应满足所放设备对环境的要求。

一般项目
1、消防控制室的门应向疏散方向开启。

2、消防控制室的入口应设置明显的标志。

3、消防控制室内应有显示被保护建筑的重点部位，疏散通道及消防设备所在位置的平面图或模拟图等。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12 页 第 4 页
分部名称：火灾报警控制器
项 目
主要技术要求
检 测 部 位
检 验 结 果
火

灾

报

警

控

制

器
关
键
项
目

1、控制器应有保护接地，接地线截面积应符合设计要求。

2、主备电源设置应符合有关技术标准要求

3、主电源引入线应直接与消防电源连接，严禁使用插头。

4、主电源的保护开关不应采用漏电保护开关。

5、应有报警功能。

6、应有二次报警功能。

7、应有故障报警功能。

8、应有自检功能。

9、应有火灾优先功能。

10、应有记忆功能。

11、应有消音、复位功能。

12、应有电源转换功能。

13、备用电源容量应符合有关技术标准。

14、备用电源自动充电，并处于备用状态。

主
要项目
1、控制器的文字符号和标识应明显清晰，型号、规格符合设计要求。

2、距控制器音响器件1m处，音响器件的声级应在65-115dB。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12 页 第 5 页
分部名称：火灾报警控制器
项 目
主要技术要求
检 测 部 位
检 验 结 果
火

灾

报

警

控

制

器
一
般
项
目
1、正面操作距离：当设备单列布置时不应小于1.5m;双列布置时不应小于2m。

2、当其中一侧靠墙安装时，另一侧距离不应小于1m。

3、设备面盘后的维修距离不宜小于1m。

4、其底面宜高出地面0.1--0.2m。

5、在墙体安装时，其操作中心高度：1.5m<h<1.65m。

6、在墙体安装时，靠近门轴的侧面距离不应小于0.5m。

7、在墙体安装时，其正面操作距离不应小于1.2m。

8、安装应牢固、平稳；安装在轻质墙上，应采取加固措施。

9、柜内配线应清晰、整齐、美观、避免交叉，并应固定牢固。

10、导线端部均应标明编号，编号应与图纸符合，字迹清晰，不易褪色。

11、端子板的每个接线端子，其接线不应超过两根。

12、导线应绑扎成捆。

13、控制器接地应有标识，应明显、持久。

14、控制器主电源线应有明显标识。

15、不使用带腐蚀性的助焊剂。

16、电源指示灯功能正常。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12 页 第 6 页
分部名称：火灾显示盘
项 目
主要技术要求
检 测 部 位
检 验 结 果
区

域

显

示

器
主要项目
1.显示器的符号和标识应明显清晰。型号、规格符合设计要求

2.距显示器音响器件1m处，音响器件的声级应在65-115dB

一
般
项
目
1.在墙体安装时，其操作中心高度：1.5m<h<1.65m

2.在墙体安装时，靠近门轴的侧面距离不应小于0.5m

3.在墙体安装时，其正面操作距离不应小于1.2m

4.安装牢固、平稳；安装在轻质墙上，应采取加固措施

5.配线清晰、整齐、美观、避免交叉，并应固定牢固

6.导线端部均应标明编号，并与图纸符合，字迹清晰，不褪色

7.端子板的每个接线端子，其接线不应超过两根

8.导线应绑扎成捆

现场检测人员签字：

现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12 页 第 7 页
分部名称：手动火灾报警按钮、红外光束及线型火灾探测器
项 目
主要技术要求
检 测 部 位
检 验 结 果
手动火灾报警按钮

关键项目
1、型号、规格符合设计要求。

2、应有报警功能。

一
般
项
目
1、组件应完整，有明显标志。

2、安装应牢固，不得倾斜。

3、启动按钮，按钮处应有可见光指示。

4、手动火灾报警按钮宜安装距地面高度1.3--1.5m处。

5、从一个防火分区的任何位置到最邻近的一个手动报警按钮的步行距离不大于30m。

红外光束及线型探测器

关
键
项
目
1、当被监视区域发生火情，其响应阈值达到预定值时，探测器应输出火灾信号。

2、当探测器连线短路或与底座脱离时，应输出故障信号。

3、型号、规格符合设计要求。

主
要
项
目
1、相邻两组红外光束感烟探测器的水平距离不应大于14m。

2、探测器至侧墙水平距离不应大于7m，且不应小于0.5m；

3、探测器的发射器和接收器间的距离不宜超过100m。

一
般
项
目
1、红外光束感烟探测器的光束轴线到顶棚的垂直距离宜为0.3-1m,距地面不宜超过20m。

2、表面涂覆层无腐蚀、剥落、无明显划痕等机械损伤，文字符号和标识清晰。

3、缆式线型定温探测器在电缆桥架或支架上设置时，宜采用接触式布置，在各种皮带输送装置上设置时，宜设置在装置的过热点附近。

4、设置在顶棚下方的感温火灾探测器，至顶棚距离宜为0.1m，探测器的保护半径应符合点型感温火灾探测器的保护半径要求；探测器至墙壁的距离宜为1-1.5m。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告附页
检测系统：火灾自动报警系统 共 12页 第 8页
分部名称：点型探测器
项 目
主要技术要求
检 测 部 位
检 验 结 果
点型探测器
关
键
项
目
1、型号、规格符合设计要求。

2、应能输出火警信号和故障信号。

主
要
项
目
1、至顶棚多孔空调送风口的水平距离不应小于0.5m。

2、至空调送风口的水平距离不应小于1.5m。

3、走道宽度＜3m时，顶棚上设置探测器时，感温探测器间距应≤10m；感烟探测器≤15m

4、保护面积（半径）应符合技术要求。

一
般
项
目
1、表面涂覆层无腐蚀、剥落，无明显划痕等机械损伤，文字符号和标识清晰。

2、探测器应安装牢固。

3、探测器周围0.5m内不应有遮挡物。

4、探测器至墙壁、梁边的水平距离不应小于0.5m。

5、距端墙距离不应大于探测器安装间距的一半。

6、探测器宜水平安装，当必须倾斜时，倾斜角不应大于45°。

7、确认灯的位置应面向便于人员观察的主要入口方向。

8、探测器报警后，应启动探测器确认灯。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12页 第 9 页
分部名称：火灾应急广播、消防通讯、警报装置
项 目
主要技术要求
检 测 部 位
检 验 结 果
火灾应急广播
关键项目
1、从一个防火分区的任何部位到最近一个扬声器的距离不大于25m,走道内最后一个扬声器至走道末端的距离不应大于12.5m。

2、发生火灾，当火灾应急广播与广播音响系统合用时，应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。

主要项目
1、扬声器的额定功率不应小于3W，能正常工作。

2、在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的声级应高于背景噪声15dB。

一
般
项
目
1、客房设置专用扬声器时，其功率>1.0W。

2、在消防控制室，可把火灾事故广播控制在选定的楼层（区域）内。

消防通讯
关键项目
1、消防控制室应设置向当地消防部门直接报警的外线电话或无线报警子站。

主要项目
1、重要设备间应设消防电话分机，通话功能应正常，语音清晰。

2、手动报警按钮处宜设消防电话插孔，通话功能应正常，语音清晰。

火灾警报装置
主要项目
1、在环境噪声大于60dB的场区，其声警报器的声压级应高于背景噪声15dB。

2、当发生火灾时，应能报警。

火灾警报装置
一般项目
1、安装应牢固、平稳、无倾斜 。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12 页 第 10页
分部名称：电梯、模块
项 目
主要技术要求
检 测 部 位
检 验 结 果
电梯
关键
项目
1、电梯可进行现场和远程人工操作，其功能应正常。

2、当火灾时，电梯应自动迫降到首层，消防电梯处于使用状态。

3、消防电梯应在首层设供消防队员专用的操作按钮。

一般项目

1、当实施对电梯的控制及联动功能时，控制柜应接收其反馈信号。

2、消防电梯前室门口宜设挡水设施。

3、消防电梯从首层到顶层的运行时间不超过60s

4、消防电梯的井底应设排水设施。

5、动力与控制电缆、电线应有防水措施。

6、消防电梯轿厢内应设专用电话。

模块
关键
项目
1、模块严禁设置在配电(控制)柜{箱)内。

2、本报警区域内的模块不应控制其他报警区域的设备。

一般项目

1、每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。

2、未集中没置的模块附近应有尺寸不小于1OOmm X 100mm的标识。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共 12 页 第 11页
分部名称：火灾应急照明灯与疏散指示标志灯
项 目
主要技术要求
检 测 部 位
检 验 结 果
火灾应急照明
主要项目
1、正常供电切断后，应顺利转入应急工作状态，转换时间≤5s，并能连续转换10次。

2、应急工作时间应≥30min，灯具电池放电终止电压≥额定电压的85％，并应有过充电、过放电保护。

3、应急照明灯设置位置、照度应符合技术要求。对于疏散走道，不应低于1.0 lx；
对于人员密集场所、避难层（间），不应低于3.0 lx；对于病房楼或手术部的避难间，不应低于10.0 lx；对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx； 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房、消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

1、外表涂覆层无腐蚀、剥落现象，无划伤、裂痕等机械损伤。外壳、灯罩应选用非燃烧材料制造。

一般项目
2、安装应牢固。

3、应设有短路保护和模拟交流电源供电故障的试验无锁按钮，但不应设其它开关。

4、自带电源型应设等待(红）、充电（绿）、故障（黄）状态指示灯。

疏散指示标志
主要项目
1、疏散指示灯应正确指向奔跑方向，图形、标识应符合规范。

2、正常供电切断后，应顺利转入应急工作状态，转换时间≤5s，并能连续转换10次。

3、疏散指示照度不应小于1.0Lx。

一般项目
1、外观涂覆层无腐蚀、剥落现象，无划伤、裂痕等机械损伤，外壳、灯罩应选用非燃烧材料。

2、安装应牢固。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：火灾自动报警系统 共12页 第12页
分部名称：自动报警系统联动
项 目
主要技术要求
检 测 部 位
检 验 结 果
自 动 报 警 系 统 联 动
关键项目
1、火警联动状态下，电梯应自动迫降到首层，控制柜应接收其反馈信号，消防电梯处于正常使用状态。

2、火警联动状态下，切断非消防电源，应急照明及疏散指示应能顺利投入应急工作状态。

3、火警联动状态下，相关层消防广播及声光报警器应能自动投入。与其他音响合用的消防广播，应强行切换。

4、火警联动状态下，相关部位的送风口、排烟口应自动打开，风机自动启动，并关闭通风、空调设备及有关防火阀。

5、火警联动状态下，分隔防火卷帘下降到底；疏散用防火卷帘下降至距地面1.8m，感温火灾探测器动作后经延时下降到底。关闭的防火卷仍处于关闭状态，水幕喷水保护。

6、火警联动状态下，用于疏散通道、楼梯间和前室的防火门应具有在发生火灾时自行关闭功能，带有子口的双扇或多扇防火门应按顺序关闭。

7、设置的区域控制器应和主（集中）控制器连接。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：水灭火系统 共13页 第1 页
分部名称：自动喷水灭火系统
项 目
主要技术要求
检 测 部 位
检 验 结 果

喷 淋 泵
关键项目
1、以自动直接启动或手动直接启动消防水泵时，消防水泵应在 55s 内投入正常运行，且应无不良噪声和振动。

2 以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min 或2min 内投入正常运行。

3 消防水泵安装后应进行现场性能测试，其性能应与生产厂商提供的数据相符，并应满足消防给水设计流量和压力的要求。

4 消防水泵零流量时的压力不应超过设计额定压力的 140%；当出流量为设计额定流量的 150%时，其出口压力不应低于设计额定压力的 65%。

5、应设备用电源，主电源断开，备用电源应自动投入运行。

6、应设备用泵，工作能力不小于最大一台消防工作泵。且主备泵应能自动切换运行

7、应采用自灌式吸水。

8、流量应符合规范要求。

主

要

项

目
1、与动力机械应直接连接。

2、吸水阀离水池底的距离不应小于吸水管管径的2倍。（本条可取消，改为《消水规》第5.1.13条第4款）消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于 200mm；

3、一组消防水泵吸水管应单独设置且不应少于两条，当其中一条损坏或检修时，其余吸水管应能通过需要供水量。

4、出水管径应符合设计要求。

5、手动启动消防泵，消防控制中心应显示信号并启动消防泵。

一般项目
1、系统使用的水泵（包括备用泵、稳压泵），铭牌的规格、型号、性能指标应符合设计要求。

2、设备应完整、无损坏及腐蚀等。

3、水泵轴功率大于17KW时，安装时宜采取减震措施；若泵房单独设立，水泵能够正常运行且运动振动不影响周围环境时，可不采取减震措施。

4、出水管上应设实验和检查用的压力表和放水阀门。

5、吸水管上必须装设控制阀门（不应采用蝶阀），其直径不应小于泵吸水口直径。(不应小于所在管道管径，一般吸水管管径大于水泵吸水口口径，中间设变径管件连接)

现场检测人员签字：

现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：水灭火系统 共13页 第2 页
分部名称：自动喷水灭火系统
项 目
主要技术要求
检 测 部 位
检 验 结 果
湿 式 报 警 阀
关键
1、试验时压力开关应动作，控制盘应显示，喷淋泵应启动。

主要项目
1、报警阀铭牌、规格、型号及水流方向标志应符合要求。

2、延迟器安装于报警阀与压力开关之间，或按产品说明书安装。

3、供水总控制阀开、关应灵活可靠，开关状态应有明确标志。

4、压力开关安装应符合设计要求，联接管应牢固可靠。

5、湿式和预作用喷水灭火系统报警阀控制喷头数量不超过800个。

6、改为干式系统应设置快速排气阀。

7、水流指示器规格型号符合设计要求，外观不得有碰伤，污损。

8、水流指示器布线应有穿管保护。

9、水流指示器应垂直安装在分区水平配水干管上。

10、应将水流信号转换为电信号，送至报警器或控制中心指示火灾区域。

一般项目
1、报警阀及其组件应完整无损、密封性好

2、报警阀距地面高度宜为1.2m。

3、报警阀两侧距墙不小于0.5m。

4、报警阀正面距墙宜为1.2m。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：水灭火系统 共13页 第3 页
分部名称：自动喷水灭火系统
项 目
主要技术要求
检 测 部 位
检 验 结 果
湿式报警阀
一般项目
5、报警阀处的地面应有相应的排水措施。

6、水力警铃设置位置符合设计要求或设在公共通道、有人室内或值班室内。

7、水力警铃应安装检修、测试用阀门。

8、水力警铃应安装直径为20mm的滤水器。

9、水力警铃宜装在报警阀附近，其与报警阀的连接管道应符合要求。

10、供水总控制阀开启状态应有锁位措施。

11、安装延迟器的湿式报警阀，系统放水后5s-90s水力警铃 应开始连续报警。

12、延迟器应能自动排水。

13、延迟器最大排水时间不应超过5min。

14、关闭报警阀门时，水力警铃应停止动作

15、关闭报警阀门时，压力开关应停止动作

16、关闭报警阀门时，延迟器无出水。

17、关闭报警阀门时，报警阀上下压力表应指示正常。

18、在每个系统分区的最末端均应设置末端试水装置。

19、末端试水装置包括压力表、试水阀、试水接头。

20、试验管直径不小于25mm。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：水灭火系统 共13页 第4页
分部名称：自动喷水灭火系统
项 目
主要技术要求
检 测 部 位
检 验 结 果
管道
关 键 项目
1、报警阀以后的管路不应有其它用水设施，并应采用内外热镀锌钢管或镀锌无缝钢管。

2、报警阀到泵的管路应符合技术要求。

主 要 项 目
1、所有配水管或配水支管的直径不应小于25mm。

2、每侧每根的配水支管设置的喷头应符合要求。

3、减压孔板应符合规范要求。

一

般

项

目
1、管道连接应符合设计规范要求。

2、管道变径时，丝扣连接应采用异径管零件，避免采用补芯。改为如需采用补芯时，三通上可用1个，四通上不应超过2个。

3、管道焊接表面不允许有裂缝、气孔、夹渣溶合性飞溅等。

4、地上消防管道应涂以红色或红色环道标记。

5、管道穿墙、楼板应加设套管，管道焊缝不应置于套管内。

6、穿墙套管长度不得小于墙厚，穿楼板套管应高出楼板或地面50mm。

7、管道固定采用管道吊架和防晃支架应满足技术要求。

8、管道中心与建筑物的结构最小距离应符合要求。

9、自动喷水灭火的管道应设有坡度，并坡向排水管或辅助排水管。

10、减压孔板应设在直径为50mm或50mm以上的水平管段上。孔口直径不应小于设置管段直径的30％，且不应小于20mm；应采用不锈钢板材制作。

11、节流管的长度不宜小于1m。

现场检测人员签字：
现场检测照片

注：照片必须注明检测当日日期

xxx公 司 检 验 报 告 附 页
检测系统：水灭火系统
